实验题目：单色仪的定标和光谱测量实验目的：了解光栅单色仪的原理，结构和使用方法，通过测量钨灯和汞灯的光谱了解单色仪的特点。
实验原理：一.光栅单色仪的结构和原理如下图所示，光栅单色仪由三部分组成：1、光源和照明系统，2、分光系统，3、接受系统。
单色仪的光源有：火焰、电火花、激光、高低压气体灯（钠灯、汞灯等）、星体、太阳等。
如下图所视，当入射光与光栅面的法线N的方向的夹角为©（见图）时，光栅的闪耀角为a取一级衍射项时，对于入射角为©而衍射角为e时，光栅方程式为：d(sin H sin 0)=入式中N 为光栅的总线数，在本实验中 N 为64 *200=76800, m 为所用的光的衍射级次，本实验中m 二雹实验中由于光学系统的象差和调整误差，杂散光和噪声的影响， 加上光源的谱线由于各种效应而发生增 宽，所以实际的谱线半角宽度远远大于理论值， 因此光谱仪的实际分辨本领远远小于 76800。
实验数据及数据处理：（数据以文本文档中为准）■ ■ » 11、 光栅单色仪的定标 ----- 钠灯光谱与标准值之间误差：？？= --------------- =0.00%入Nd cos=d 9 = m d 入 d cos 9R= d x =mNFigure 1钠灯光谱主线系峰值数据： 1、589.0002、589.625实验报告589 .0BY 王有识页3实验报告?? =0.004%-|589 .625-589 .6|Figure 2钠灯光谱锐线系峰值数据： 1 、615.413 2 、616.050 与标准值之间误差：？？=--------------- =0.002%1615 413-615 .4|?? —6154---------- =0.008%1616.050-616 ,0|2 = 616.0Figure 3钠灯光谱漫线系1页4 BY王有识?? = ------------------ =0.006%1497.812-497 .78|?? 49778 =0.01%|498 .250-498 .2| 2=498.22、 低压汞灯光谱测量峰值数据：1、568.250 、568.825与标准值之间误差:??= =0.009%1568 .250-568 .3|与标准值之间误差:??568・3 ------ =0.006% |568 .7-568 .86|22=568 .86Figure 4钠灯光谱漫线系2峰值数据：1、497.812 2 、498.250实验报告Figure 5低压汞灯黄光强峰值数据：1、576.925 2 、579.050与标准值之间误差：??= =0.006%1576 .925-576 .96|?? 576・96------- =0.003%|579 .050-579 ,07|2二579.07Figure 6低压汞灯蓝绿光强峰值数据：1、491.637 与标准值之间误差：？？二 ------------- =0.008%|491 .637-491 .60|峰值数据： 1 、585.925ure 7低压汞灯2黄光589.000与标准值之间误差：??==0.0009%1585 .925-585 .92| ?? —585.92 =0.003%1589 .000 -589 .021本组实验由于测蓝绿光的弱光谱，而实验环境中并不是完全黑暗,难免会有光对实验产生干扰， 所以实验所得的图像很不理想， 但是还 是可以分辨出波峰。
单色仪的定标和光谱测量实验（1321室）实验要求：实验前准备认真预习（1）认真阅读实验讲义或实验教材（2）准备预习报告注明：1、加入自己对实验原理的理解；2、实验课时必须带来，作为当堂打实验操作分的依据；3、认真预习者方可进入实验室进行操作准时进入实验室（1）不准迟到，请假需要提前上交书面申请（2）注意保持实验室卫生（3）严禁携带零食，注重仪表！例如：不穿拖鞋等行为（4）雨天请将雨伞放置在实验室门外仔细阅读听讲（1）认真听讲每个仪器的名称，作用及使用方法（2）阅读实验指导书实验进行时严肃认真，不得在实验室内打闹、嬉戏！严格遵守操作规程，严禁手碰透镜等光学仪器的光学面不得直视激光，以免损伤视网膜！严禁损坏仪器经指导老师签字或同意后，并清洁整理完毕方可离开！实事求是（1）认真观察、分析实验现象（2）如实记录实验数据，不得抄袭勇于创新积极思考并提出自己的建议或意见实验结束后及时认真完成实验报告！（实验目的、内容、实验原理、实验仪器、实验操作步骤、实验结果（包括数据处理分析和现象分析）、回答思考题）下次上课时必须交上，不得延误！单色仪的定标和光谱测量实验（1321室）实验目的：（1）：了解光栅单色仪的结构以及工作原理并熟练掌握其使用方法；（2）：掌握调节光路准直的基本方法和技巧，利用钠灯等标准光源对单色仪进行定标；（3）：测量红宝石、稀土化合物的吸收和发射光谱，加深对物质发光光谱特性的了解；（4）：测量滤波片和溶液的吸收曲线，掌握测量其吸收曲线或透射曲线的原理和方法。
实验简介单色仪（monochromator）是指从一束电磁辐射中分离出波长范围极窄单色光的仪器。
按照色散元件的不同可分为两大类：以棱镜为色散元件的棱镜单色仪和以光栅为色散元件的光栅单色仪。
单色仪的构思萌芽可以追述到1666年，牛顿在研究三棱镜时发现将太阳光通过三棱镜时被分解成七色光的彩色光光谱，牛顿首先将此分解现象称为色散。
1814年夫琅和费设计了包括狭缝、棱镜和视窗的光学系统并研究发现了太阳光谱中的吸收谱线（夫琅和费谱线）。
棱镜单色仪的定标【实验目的】1、了解单色仪的结构，分光原理和使用方法；2、做出单色仪的定标曲线。
【实验仪器】反射式棱镜单色仪，高压汞灯、读数显微镜、会聚透镜仪器介绍：单色仪----能够从复合光源中分解出独立的、足够狭窄的、波长连续可调的单色光的仪器。
按波长来分，有红外单色仪、紫外单色仪、可见光单色仪；按分光元件来分，有光栅单色仪和棱镜单色仪；在棱镜单色仪中按物镜的形式来分，有透射式单色仪和反射式单色仪。
我们这个实验用的是：反射式玻璃棱镜单色仪，分光波段在可见光范围内。
反射式玻璃棱镜单色仪反射式玻璃棱镜单色仪的光学系统由三部分组成：1、入射准直系统-----狭缝和凹面镜1S 1M ，恰好处在1S 2M 的焦平面上。
其作用是将进入狭缝的光变为平行光。
1S 2、色散系统----平面镜M 和三棱镜P，二者作为一个整体安装在转台上。
平行入射的复合光经过平面镜M 反射到三棱镜P 上，分解成按波长排列向不同方向偏折的单色光。
随着棱镜的转动，只有满足最小偏向角条件的入射光，才能从出射狭缝射出。
棱镜转了，出射光的波长也就发生了变化。
3、出射聚光系统----出射狭缝和聚焦凹面镜2S 2M 。
恰好处在2S 2M 的焦平面上。
将棱镜P 分解出的不同方向的单色光中的一束（哪一束？）汇聚到狭缝上。
2S 单色仪的机械部分包括狭缝和读数鼓轮。
狭缝的调节要仔细，不要挤坏。
读数鼓轮与万向接头转动杆及把手相连。
转动把手，棱镜就转，输出光的波长就在变。
读数鼓轮的数值与棱镜的位置相对应，也就是与出射光的波长相对应。
【实验原理】三色仪不是直接用波长分度定标而是用鼓轮读数来表示，因在使用单色仪之前要定 标：利用已知波长的光谱线标定鼓轮的读数，做出鼓轮读数与波长之间的关系曲线。
这 个过程称之为单色仪的定标。
单色仪的定标要借助于已知波长的线光谱光源来进行。
本实验选用的光源为高压汞灯。
在可见光波段内，用读数显微镜可以观察到30多条谱线。
其相对强度和波长参考 P323和P324。
光栅单色仪的定标和光谱测量一、实验目的（1）：了解光栅单色仪的结构以及工作原理并熟练掌握其使用方法；（2）：掌握调节光路准直的基本方法和技巧，利用钠灯等标准光源对单色仪进行定标；（3）：测量红宝石、稀土化合物的吸收和发射光谱，加深对物质发光光谱特性的了解。
（4）：测量滤波片和溶液的吸收曲线，掌握测量其吸收曲线或透射曲线的原理和方法。
二、实验原理（见预习报告）三、实验仪器光栅光谱仪(单色仪)是一个光谱分析研究的通用设备，其元件主要包括：光栅及反射镜，准光镜和物镜，入射出射狭缝旋钮，信号接收设备(光电倍增管/CCD)，计算机及软件系统，图7给出了典型光栅单色仪的结构图。
光栅光谱仪(单色仪)可以研究诸如氢氘光谱，钠光谱等元素光谱（使用元素灯作为光源），也可以作为更为复杂的光谱仪器的后端分析设备，比如激光喇曼/荧光光谱仪。
光栅由计算机软件控制步进电机驱动，可以获得较高的精度。
从图7可知，光源或照明系统发出的光束均匀地照亮在入射狭缝S1上，S1位于离轴抛物镜的焦平面上，光通过M1变成平行光照射到光栅上，再经过光栅衍射返回到M1，经过M2会聚到出射狭缝S2，由于光栅的分光作用，从S2出射的光为单色光。
当光栅转动时，从S2出射的光由短波到长波依次出现。
如果S2出射狭缝位置连接信号接收设备（光电倍增管/CCD ，），则可对出射光谱进行数据采集分析（部分内容请参考《大学物理实验》第二册中的“单色仪的使用和调整” ）。
本实验使用的仪器：WDS-8型组合式多功能光栅光谱仪，焦距f=500 mm.光栅条数：1200 L/mm 。
狭缝宽度在0-2 mm 连续可调，示值精度0.01 mm 。
光电倍增管的测量范围：200-800 nm ；CCD 的测量范围：300-900 nm 。
图7 光栅单色仪的结构和原理四、实验内容(1):光栅单色仪的定标单色仪的定标指的是借助于波长已知的线光谱光源来对单色仪测量的波长进行标定，校正在使用过程中产生的波长位置误差，来保证测量的波长位置的准确性。

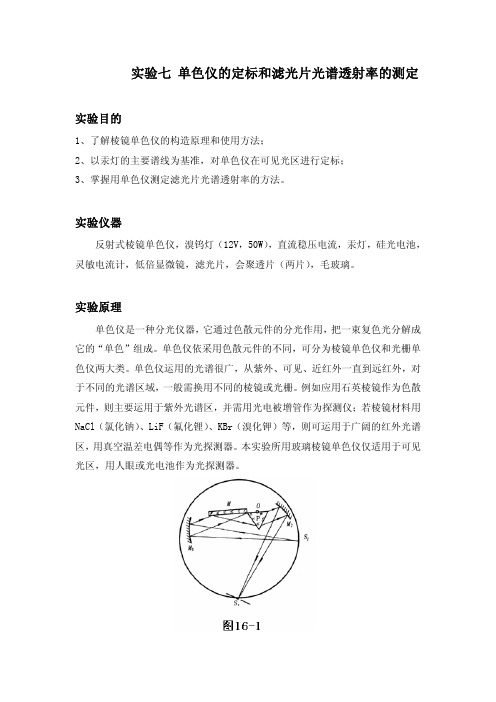

单色仪的定标物理学院华远杰实验目的1.了解棱镜单色仪的构造、原理和使用方法；2.以汞灯的主要谱线为基准，对单色仪在可见光区进行定标；3.掌握用单色仪测定滤光片光谱透射率的方法。
仪器和用具反射式棱镜单色仪、汞灯、光电池、灵敏电流计、（移测）显微镜、滤光片、会聚透镜、电源、自耦变压器、钨合金灯泡。
实验原理简而言之，单色仪的工作原理是通过棱镜对光的色散作用，使不同波长的光随着棱镜的转动依次从单色仪的孔中射出，并在显微镜中被观察到。
棱镜的转动由单色仪的一个鼓轮控制，鼓轮上有类似螺旋测微器的刻度，不同的刻度可对应不同波长的光射出时的棱镜的位置，即满足光的波长与鼓轮读数的一一对应关系。
当测得足够多的谱线的波长与鼓轮读数时，即可在坐标纸上绘出单色仪的定标曲线（色散曲线）。
关于光谱半宽度的测定，让连续光源发出的光经过凸透镜后再由一绿色滤光片进入单色仪。
将上面提到过的显微镜换成一光电池，并将光电池两极连接在调平后的检流计上。
光线从单色仪中射出照到光电池时，光电池将产生电流，使检流计发生偏转。
通过检流计偏转的格数来反映光强度。
因为同一滤光片对不同频率的光的透射能力不同，所以检流计的偏转存在一个最大值，最大值的二分之一对应有两个波长，这两个波长的差值即为该光的半宽度。
实验内容1.调节汞灯，凸透镜，单色仪的单缝等高同轴，适当调整凸透镜和光源的位置，使光源在单缝处成清晰的，指甲盖大小的像，并均匀分布于单缝两侧；2.调整单缝宽度，转动鼓轮使单色仪的出光口能看到光线；3.调整显微镜的位置，使视野中出现入射光色散形成的亮场，调整目镜焦距和单缝宽度，直至出现分离的，清晰的谱线；4.对比汞发射光谱，确认可计数的谱线的数量，若数量不足，重复上述实验步骤；5.调整鼓轮位置，使显微镜的叉丝位于光谱最外侧的一条谱线的中心处，记录此时鼓轮的位置；6.沿同一方向转动鼓轮，分别记录每一条谱线对应的鼓轮的位置；7.绘制单色仪的定标曲线；8.在单缝前加一块滤光片，撤去显微镜，接上光电池并将光电池与调平的检流计连接；9.转动鼓轮，记录检流计偏转最大的时刻鼓轮的位置和偏转在最大值的一半时的鼓轮位置。
