[基础课堂]架空输电线路杆塔中心桩位移计算应用1. 前言一般情况下，输电线路杆塔的中心就在线路的杆位中心桩上，但当线路走向发生变化，线路走向就有转角，此时，为避免与之中相邻的直线杆塔受到角度荷载的作用，转角上用的转角杆塔中心的位置应保证其中相导线在线路的中心线上，就需要将线路转角杆塔中心的位置通向转角内侧（横担宽与长短横担引起）或外侧（中相挂点偏移）的转角的角平分线上移动（下列的位移方向都指转角的角平分线上），这样杆塔中心位置与线路杆位中心桩在转角的角平分线上有一定的距离，这距离就是大家称的杆塔中心位移。

在架空输电线路设计和施工分坑测量中，经常会遇到和解决杆塔设计中心桩的位移问题。

导致中心桩位移的原因有多种多样，主要有转角杆塔横担有宽度，且一些转角杆塔为长短横担，中线挂线点不在横担中间、多是外角长内角短；转角塔中线偏挂等。

今天小编就针对此根据相关书籍及论文阐述的计算方法与大家讨论分享。

2. 耐张转角塔中心位移耐张型杆塔除支承导线和架空地线的垂直荷载和风荷载外，还承受顺线路张力的杆塔。

导线和架空地线在耐张型杆塔处开断，且被定位于导线和架空地线呈直线的线段中，用来减小线路沿纵向的连续档的长度，以便于线路施工和维修，并控制线路沿纵向杆塔可能发生串倒的范围。

耐张型杆塔分耐张直线杆塔、耐张转角杆塔及终端杆塔。

一般耐张直线杆塔两侧横担等长，一般不需要中心桩位移，部分因为中相导线挂至塔身主材时需要考虑位移，其他耐张型杆塔也存在此情况；耐张转角杆塔转角较小时横担一般等长，较大时一般为长短头横担，所以转角大时一般需要考虑位移；纯粹的终端塔一般为等长横担，但部分终端塔兼大转角的杆塔会采用长短头横担，故大部分时候需要考虑位移。

下面就针对各种情况进行简单介绍。

2.1 等长横担中心桩位移等长横担中相挂点右两种情况，一种中相挂点在两边导线中间，如门型电杆、重冰区采用的酒杯型耐张转角塔，挂在干字型中间的耐张转角塔，此时需考虑的位移是由于杆塔横担处存在宽带，导致挂线点不在线路的设计中线点上，只有将中心桩向内侧位移后，才能使杆塔的中心线和边线都恢复到线路的设计中心线上；另外一种是中相挂点不在两边导线中间，挂在塔身主材上，主要是干字型塔，此时需考虑将中相挂在主材上偏离设计中心点的位移，同时本情况也需要考虑杆塔横担处存在宽带引起的位移，与第一情况一致，故我们将两者情况可以合并一起考虑，当中相挂点在两边导线中间时偏移值为0，在主材上我们考虑一偏移值b，因为现在的塔型一般为正方形，该值一般为中相横担两挂点之间的一半。

监理工程师：专职质检员：施工负责人：检查人：

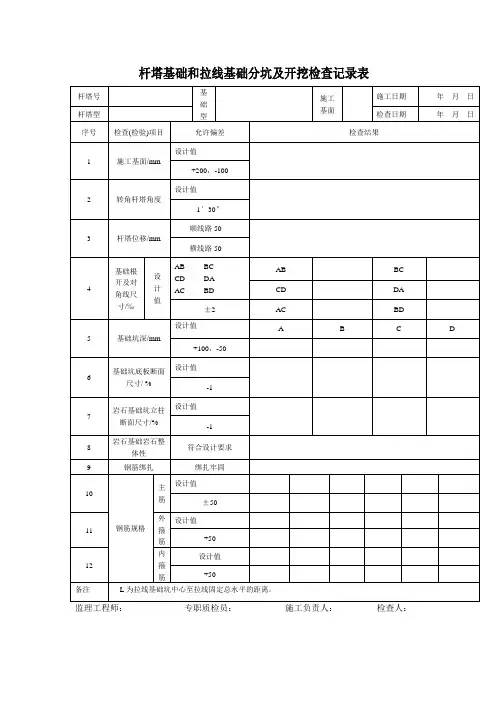

杆塔基础和拉线基础分坑及开挖检查记录表
杆塔号
基础型
施工基面
施工日期
年月日
杆塔型
检查日期
年月日
序号
检查(检验)项目
允许偏差
检查结果
1
施工基面/mm
设计值
+200，-100
2
转角杆塔角度
设计值
1′30″
3
杆塔位移/mm
顺线路50
横线路50
4
基础根开及对角线尺寸/‰
设
计
值
AB BCCD DAAFra bibliotek BDAB
BC
CD
DA
±2
AC
BD
5
基础坑深/mm
设计值
A
B
C
D
+100，-50
6
基础坑底板断面尺寸/ %
设计值
-1
7
岩石基础坑立柱断面尺寸/%
设计值
-1
8
岩石基础岩石整体性
符合设计要求
9
钢筋绑扎
绑扎牢固
10
钢筋规格
主筋
设计值
±50
11
外箍筋
设计值
+50
12
内箍筋
设计值
+50
备注
L为拉线基础坑中心至拉线固定总水平的距离。

浅谈电力线路杆塔中心桩位移摘要：在输电线路施工复测分坑测量中，在设计提供的杆塔明细表中某些杆塔中心桩向内角或外角移动一定距离，其移动距离简称为位移值。

导致中心桩位移的原因有多种多样，一般是转角塔横担有宽度；且某些转角塔是长短横担，中线挂线点不在横担中间、多是外角长内角短；转角塔中线偏挂等。

故杆塔中心桩须在内角平分线上位移一段距离。

关键词：线路，杆塔，中心桩，位移Abstract: in the transmission line construction reeated measure points in the measurement of pit, the tower in design provides list in some tower center to inside or outside of mobile distance, its mobile distance is referred to as “displacement value. The cause of the displacement in center pile has varied, general is the corner tower bear have width; And some corner tower is the length of the bear, the center line hang line point is not among the bear, is outside, long an internal Angle short; Corner tower line partial hang, etc. It must be produced center tower pile share some distance from the online displacement.Keywords: line, tower, the center pile, displacement0 前言在实际施工中，转角杆塔种类繁多：如单回路耐张转角杆塔、双回路耐张转角杆塔、三联耐张转角杆塔、双回变单回分歧塔、带小转角直线塔、直线换位杆塔相邻等都会有位移。

1.1工作坑尺寸的核算
工作坑尺寸的设计由检查井的设计要求及顶管操作技术要求决定。

a、工作坑的宽度
计算公式 B =D+2b+2c
式中：B——工作坑宽度；
D——顶进管节的外径尺寸；
b——工作坑内安好管节后两侧的工作空间，本工程采用每侧1.3m；
c——护壁厚度，本工程采用0.2m。

本工程的顶管直径为D1000，因此，工作坑的宽度尺寸为 B=1000＋2×1300＋2×200=4000mm；
b、工作坑底的长度：
L=L1+L2+L3+L4+L5
式中： L——工作坑底部开挖长度
L1——管节长度取2m
L2——顶镐机长度取1.1m
L3——出土工作长度，取1.3m；
L4——后背墙的厚度，取0.4m；
L5——已顶进的管节留在导轨上的最小长度，取0.3m。

因此，本工程的顶管长度为35米，因此，确定本工程工作坑的底部长度尺寸为L=2+1.1+1.3+0.4+0.3=5.1m。

c、工作坑的深度
工作坑的深度由设计高程和基础底板的厚度决定。
