电缆、电线计算规则(广东)

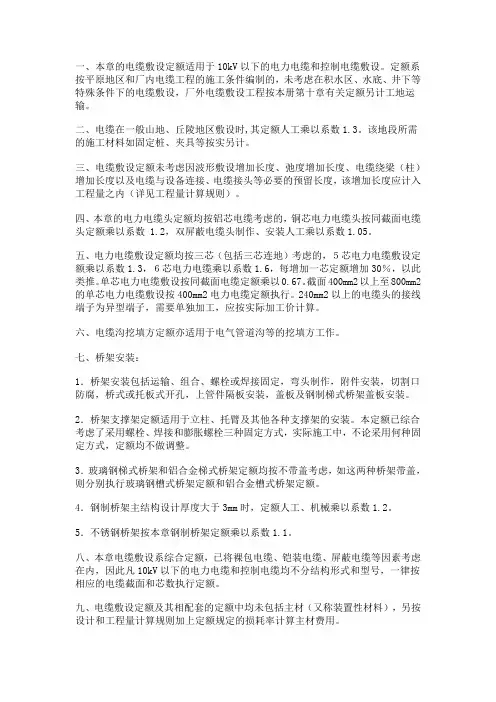

一、本章的电缆敷设定额适用于10kV以下的电力电缆和控制电缆敷设。

定额系按平原地区和厂内电缆工程的施工条件编制的，未考虑在积水区、水底、井下等特殊条件下的电缆敷设，厂外电缆敷设工程按本册第十章有关定额另计工地运输。

二、电缆在一般山地、丘陵地区敷设时,其定额人工乘以系数1.3。

该地段所需的施工材料如固定桩、夹具等按实另计。

三、电缆敷设定额未考虑因波形敷设增加长度、弛度增加长度、电缆绕梁（柱）增加长度以及电缆与设备连接、电缆接头等必要的预留长度，该增加长度应计入工程量之内（详见工程量计算规则）。

四、本章的电力电缆头定额均按铝芯电缆考虑的，铜芯电力电缆头按同截面电缆头定额乘以系数 1.2，双屏蔽电缆头制作、安装人工乘以系数1.05。

五、电力电缆敷设定额均按三芯（包括三芯连地）考虑的，５芯电力电缆敷设定额乘以系数1.3，６芯电力电缆乘以系数1.6，每增加一芯定额增加30％，以此类推。

单芯电力电缆敷设按同截面电缆定额乘以0.67。

截面400mm2以上至800mm2的单芯电力电缆敷设按400mm2电力电缆定额执行。

240mm2以上的电缆头的接线端子为异型端子，需要单独加工，应按实际加工价计算。

六、电缆沟挖填方定额亦适用于电气管道沟等的挖填方工作。

七、桥架安装：1．桥架安装包括运输、组合、螺栓或焊接固定，弯头制作，附件安装，切割口防腐，桥式或托板式开孔，上管件隔板安装，盖板及钢制梯式桥架盖板安装。

2．桥架支撑架定额适用于立柱、托臂及其他各种支撑架的安装。

本定额已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，定额均不做调整。

3．玻璃钢梯式桥架和铝合金梯式桥架定额均按不带盖考虑，如这两种桥架带盖，则分别执行玻璃钢槽式桥架定额和铝合金槽式桥架定额。

4．钢制桥架主结构设计厚度大于3mm时，定额人工、机械乘以系数1.2。

5．不锈钢桥架按本章钢制桥架定额乘以系数1.1。

八、本章电缆敷设系综合定额，已将裸包电缆、铠装电缆、屏蔽电缆等因素考虑在内，因此凡10kV以下的电力电缆和控制电缆均不分结构形式和型号，一律按相应的电缆截面和芯数执行定额。

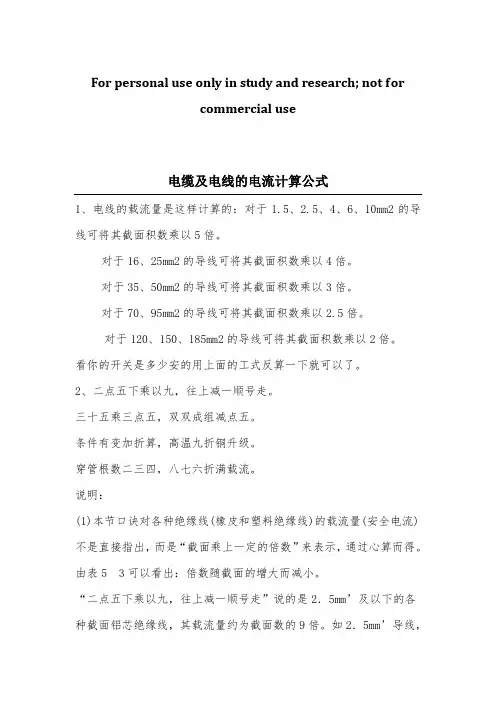

For personal use only in study and research; not forcommercial use电缆及电线的电流计算公式1、电线的载流量是这样计算的：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。

对于16、25mm2的导线可将其截面积数乘以4倍。

对于35、50mm2的导线可将其截面积数乘以3倍。

对于70、95mm2的导线可将其截面积数乘以2.5倍。

对于120、150、185mm2的导线可将其截面积数乘以2倍。

看你的开关是多少安的用上面的工式反算一下就可以了。

2、二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表53可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

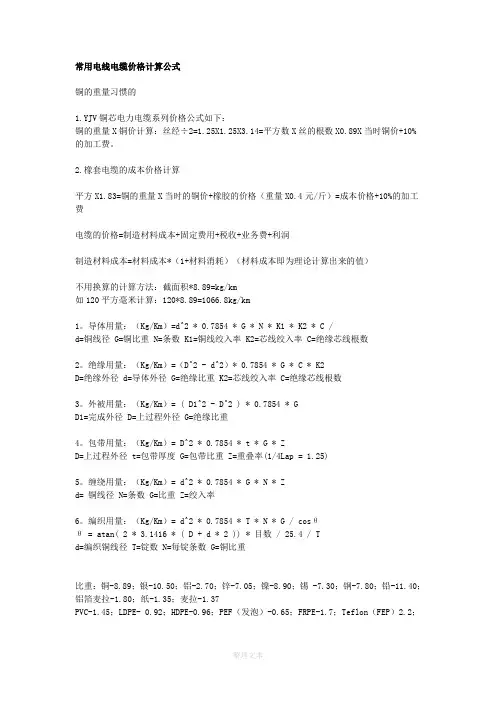

常用电线电缆价格计算公式铜的重量习惯的1.YJV铜芯电力电缆系列价格公式如下：铜的重量X铜价计算：丝经÷2=1.25X1.25X3.14=平方数X丝的根数X0.89X当时铜价+10%的加工费。

2.橡套电缆的成本价格计算平方X1.83=铜的重量X当时的铜价+橡胶的价格（重量X0.4元/斤）=成本价格+10%的加工费电缆的价格=制造材料成本+固定费用+税收+业务费+利润制造材料成本=材料成本*（1+材料消耗）（材料成本即为理论计算出来的值）不用换算的计算方法：截面积*8.89=kg/km如120平方毫米计算：120*8.89=1066.8kg/km1。

导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C /d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数2。

绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数3。

外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * GD1=完成外径 D=上过程外径 G=绝缘比重4。

包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * ZD=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25)5。

缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Zd= 铜线径 N=条数 G=比重 Z=绞入率6。

编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / Td=编织铜线径 T=锭数 N=每锭条数 G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡 -7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE- 0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP- 0.97；PU-1.21棉布带-0.55；PP绳-0.55；棉纱线-0.48。

电缆结构设计与物料用量计算电缆结构设计是把线材各组成部分参数书面化.在设计过程中,主要是根据线材的有关标准,结合本厂的生产能力,尽量满足客户要求.并把结果以书面形式表达出来,为生产提供依据. 物料用量计算是根据设计线材时选用的材料及结构参数,计算出各种材料的用量,为会计部计算成本及仓储发料提供依据.导体部分有关设计与计算:导体在结构上有实心及绞线两种,而其成份方面有纯金属.合金.镀层及漆包线等.在设计过程中,对于不同的线材选用这些导体材料时,基于下面几个方面:1.线材的使用场所及后序加工方式.2.导体材料的性能:导电率,耐热性.抗张强度.加工性.弹性系数等.1.导体绞合节距设计:绞线中绞合节距大小一般根据绞合导体线规选取(主要针对UL电子线系列, 电源线,UL444系列,CSA TR-4系列对导体的节距有要求,需根据标准设计),有时为了改善某种性能可选其它的节距.如通信线材为了降衰减选用小节距,为了提供好的弯曲性能选用较小的节距.下面的节距表选择表是针对UL电子线.美制线规对应截面积及绞线节距2.多根绞合导体绞合外径计算:导体绞合采用束绞方式进行,绞合外径采用下面两种方法计算:方法1:方法2:d----单根导体的直径D---绞合后绞合导体外径N---导体根数上述两种方法中,方法2比较适合束绞方式导体绞合外径计算：3.导体用量计算:1.单根导体2.绞合导体d----单根导体直径ρ—导体密度N---导体绞合根数λ---导体绞入系数注:用量计算为单芯时导体用量,当多芯时须考虑芯线绞合时的绞入系数.4.导体防氧化.为防止导体氧化, 可在导体绞合时, 加BAT或DOP油（如电源线，透明线）。
