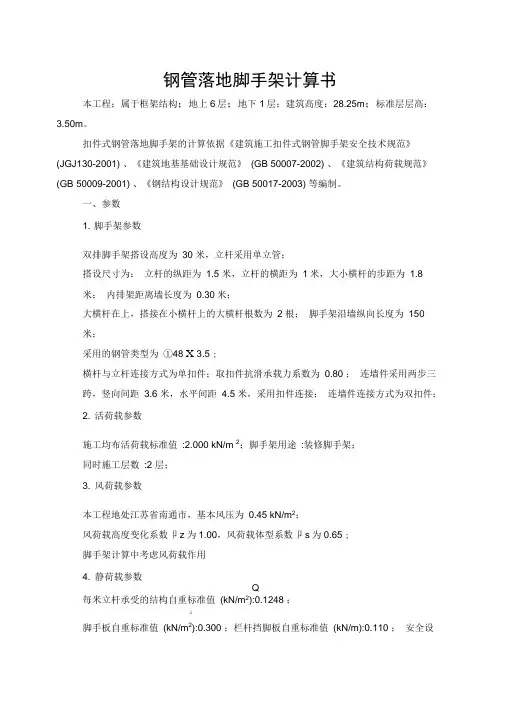

钢管落地脚手架计算书本工程；属于框架结构；地上6层；地下1层；建筑高度：28.25m；标准层层高：3.50m。
扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001) 、《建筑地基基础设计规范》(GB 50007-2002) 、《建筑结构荷载规范》(GB 50009-2001) 、《钢结构设计规范》(GB 50017-2003) 等编制。
一、参数1. 脚手架参数双排脚手架搭设高度为30 米，立杆采用单立管；搭设尺寸为：立杆的纵距为 1.5 米，立杆的横距为1米，大小横杆的步距为 1.8米；内排架距离墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；脚手架沿墙纵向长度为150米；采用的钢管类型为①48 X 3.5 ;横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为0.80 ；连墙件采用两步三跨，竖向间距 3.6 米，水平间距 4.5 米，采用扣件连接；连墙件连接方式为双扣件；2. 活荷载参数施工均布活荷载标准值:2.000 kN/m 2；脚手架用途:装修脚手架；同时施工层数:2 层；3. 风荷载参数本工程地处江苏省南通市，基本风压为0.45 kN/m2；风荷载高度变化系数卩z为1.00，风荷载体型系数卩s为0.65 ;脚手架计算中考虑风荷载作用4. 静荷载参数Q每米立杆承受的结构自重标准值(kN/m2):0.1248 ；2脚手板自重标准值(kN/m2):0.300 ；栏杆挡脚板自重标准值(kN/m):0.110 ；安全设施与安全网(kN/m2):0.005 ；脚手板铺设层数:2；脚手板类别: 竹笆片脚手板；栏杆挡板类别:栏杆、冲压钢脚手板挡板；每米脚手架钢管自重标准值(kN/m2):0.038 ；5. 地基参数地基土类型：素填土；地基承载力标准值(kpa):100.00 ;立杆基础底面面积(m2):0.25 ;地基承载力调整系数:0.501500』-- L钢管脚手架侧面图二、大横杆的计算按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
落地式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。
计算参数:双排脚手架，搭设高度19.2米，9.0米以下采用双管立杆，9.0米以上采用单管立杆。
立杆的纵距1.50米，立杆的横距1.00米，内排架距离结构0.30米，立杆的步距1.80米。
钢管类型为48×3.0，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。
施工活荷载为2.0kN/m2，同时考虑3层施工。
脚手板采用竹笆片，荷载为0.10kN/m2，按照铺设10层计算。
栏杆采用竹笆片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。
脚手板下大横杆在小横杆上面，且主结点间增加两根大横杆。
基本风压0.40kN/m2，高度变化系数1.0000，体型系数1.2100。
地基承载力标准值160kN/m2，基础底面扩展面积0.300m2，地基承载力调整系数0.40。
一、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.100×1.000/3=0.033kN/m活荷载标准值 Q=2.000×1.000/3=0.667kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.033=0.086kN/m活荷载的计算值 q2=1.4×0.667=0.933kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.086+0.10×0.933)×1.5002=0.225kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.086+0.117×0.933)×1.5002=-0.265kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.265×106/4491.0=59.022N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值q1=0.038+0.033=0.072kN/m活荷载标准值q2=0.667kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.072+0.990×0.667)×1500.04/(100×2.06×105×107780.0)=1.616mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
双排扣件落地式脚手架计算书编制日前2022-04-27一、编制说明钢管扣件脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130－2001）。
计算的脚手架为双排扣件式脚手架，立杆采用单立杆，搭设高度为20m。
具体搭设尺寸为：立杆的纵距为1.2m，立杆的横距为1.05m，立杆的步距为1.8m。
连墙件采用三步三跨，竖向间距5.4m，水平间距3.6m。
横杆与立杆连接采用单扣件方式连接方式，小横杆在下（南方搭设法），大小横杆搭设方法见图。
采用的钢管类型为Φ48×3.5自重标准值按0.0384 kN/m考虑，脚手板自重标准值按0.35kN/m2考虑，栏杆挡脚手板自重标准值按0.11kN/m2考虑，安全设施与安全网自重标准值按0.005kN/m2考虑。
施工均布荷载为3.0kN/m2，同时2层施工，脚手架上共铺设脚手片4层。
二、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手片和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
设大横杆数量为：2 根。
㈠均布荷载的计算大横杆的自重标准值：0.0384 kN/m；脚手板的荷载标准值：0.35×1.05/3＝.1225 kN/m；活荷载标准值：3.0×1.05/3＝1.05 kN/m；静荷载的计算值：q1＝1.2×.0384+1.2×.1225＝.1931 kN/m；活荷载的计算值：q2＝1.4×1.05＝1.47 kN/m。
㈡强度计算最大弯矩考虑三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下：M1max＝0.08q1l2＋0.101q2l2跨中最大弯矩为M1max＝0.08×.1931×1.22＋0.101×1.47×1.22＝.236 kN.m 支座最大弯矩计算公式如下：M2max＝－0.10q1l2－0.117q2l2支座最大弯矩为M2max＝－0.10×.1931×1.22－0.117×1.47×1.22＝-.2755 kM.m选择支座弯矩和跨中弯矩的最大值进行强度验算：σ＝M max/W＝.2755×1000000/5080＝54.2323 N/mm2；因为σ＝54.2323 N/mm2≤205 N/mm2符合要求。
