钢管落地脚手架计算书

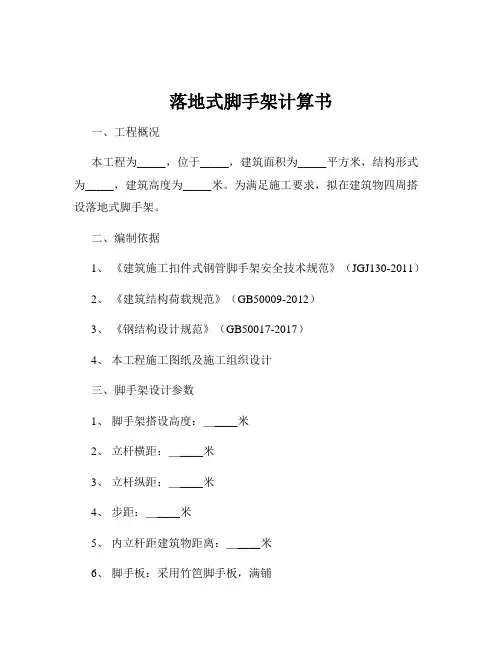

落地式脚手架计算书一、工程概况本工程为_____，位于_____，建筑面积为_____平方米，结构形式为_____，建筑高度为_____米。

为满足施工要求，拟在建筑物四周搭设落地式脚手架。

二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2、《建筑结构荷载规范》（GB50009-2012）3、《钢结构设计规范》（GB50017-2017）4、本工程施工图纸及施工组织设计三、脚手架设计参数1、脚手架搭设高度：＿____米2、立杆横距：＿____米3、立杆纵距：＿____米4、步距：＿____米5、内立杆距建筑物距离：＿____米6、脚手板：采用竹笆脚手板，满铺7、栏杆和挡脚板：栏杆高度为_____米，挡脚板高度为_____米8、连墙件：采用两步三跨设置，连墙件采用刚性连接四、荷载计算1、恒载标准值 G1k每米立杆承受的结构自重标准值：＿____kN/m脚手板自重标准值：＿____kN/m²栏杆与挡脚板自重标准值：＿____kN/m安全网自重标准值：＿____kN/m²2、活载标准值 Qk施工均布活荷载标准值：＿____kN/m²风荷载标准值ωk基本风压ω0：＿____kN/m²风压高度变化系数μz：根据建筑物高度和地面粗糙度确定风荷载体型系数μs：根据脚手架的封闭情况确定五、纵向水平杆计算1、荷载计算恒载：＿____kN/m活载：＿____kN/m2、强度计算最大弯矩：Mmax ＝＿____kN·m弯曲应力：σ ＝ Mmax/W ＝＿____N/mm²＜ f ＝ 205 N/mm²，满足要求。

3、挠度计算最大挠度：νmax ＝＿____mm ＜ν ＝ l/150 与 10mm，满足要求。

六、横向水平杆计算1、荷载计算集中荷载：P ＝＿____kN恒载：＿____kN/m2、强度计算最大弯矩：Mmax ＝＿____kN·m弯曲应力：σ ＝ Mmax/W ＝＿____N/mm²＜ f ＝ 205 N/mm²，满足要求。

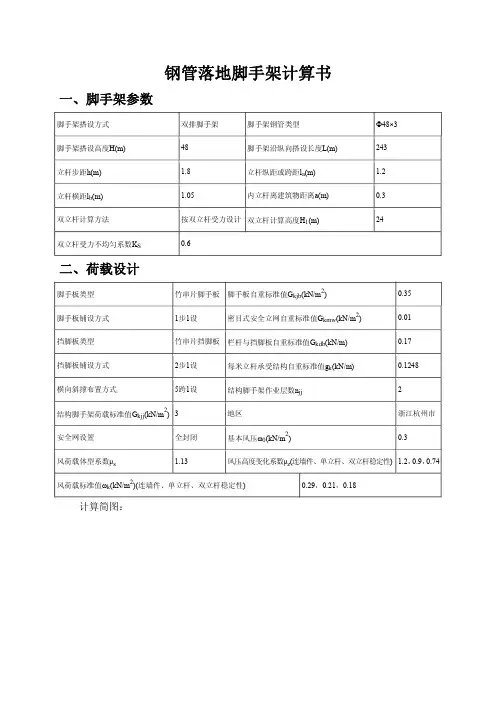

钢管落地脚手架计算书一、脚手架参数脚手架搭设方式 双排脚手架 脚手架钢管类型 Ф48×3脚手架搭设高度H(m) 48 脚手架沿纵向搭设长度L(m) 243立杆步距h(m) 1.8 立杆纵距或跨距l a(m) 1.2立杆横距l b(m) 1.05 内立杆离建筑物距离a(m) 0.3双立杆计算方法 按双立杆受力设计 双立杆计算高度H1(m) 24双立杆受力不均匀系数K S 0.6二、荷载设计脚手板类型 竹串片脚手板 脚手板自重标准值G kjb(kN/m 2 ) 0.35脚手板铺设方式 1步1设 密目式安全立网自重标准值G kmw(kN/m 2 ) 0.01挡脚板类型 竹串片挡脚板 栏杆与挡脚板自重标准值G kdb(kN/m) 0.17挡脚板铺设方式 2步1设 每米立杆承受结构自重标准值g k(kN/m) 0.1248横向斜撑布置方式 5跨1设 结构脚手架作业层数n jj 2结构脚手架荷载标准值G kjj(kN/m 2 ) 3 地区 浙江杭州市 安全网设置 全封闭 基本风压ω0(kN/m 2 ) 0.3风荷载体型系数μs 1.13 风压高度变化系数μz(连墙件、单立杆、双立杆稳定性) 1.2， 0.9， 0.74 风荷载标准值ωk(kN/m 2 )(连墙件、单立杆、双立杆稳定性) 0.29，0.21，0.18计算简图：立面图侧面图 三、纵向水平杆验算纵、横向水平杆布置方式 纵向水平杆在上 横向水平杆上纵向水平杆根数n 2横杆抗弯强度设计值[f](N/mm 2 ) 205 横杆截面惯性矩I(mm 4 ) 107800横杆弹性模量E(N/mm 2 ) 206000 横杆截面抵抗矩W(mm 3 ) 4490纵、横向水平杆布置承载能力极限状态q=1.2×(0.033+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.033+0.35×1.05/(2+1))+1.4×3×1.05/(2 +1)=1.66kN/m（其中0.033为钢管自重，0.35为脚手板自重）正常使用极限状态q'=(0.033+G kjb×l b/(n+1))+G k×l b/(n+1)=(0.033+0.35×1.05/(2+1))+3×1.05/(2+1)=1.21kN/m 计算简图如下：1、抗弯验算M max=0.1ql a 2 =0.1×1.66×1.2 2 =0.24kN∙m（三跨连续梁支座处弯矩计算公式，查《结构 静力计算手册》）σ=M max/W=0.24×10 6 /4490=53.14N/mm 2 ≤[f]=205N/mm 2满足要求！2、挠度验算νmax=0.677q'l a 4 /(100EI)=0.677×1.21×1200 4 /(100×206000×107800)=0.762mm（三跨连 续梁跨中挠度计算公式，查《结构静力计算手册》）νmax＝0.762mm≤[ν]＝min[l a/150，10]＝min[1200/150，10]＝8mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.66×1.2=2.19kN（三跨连续梁支座处剪力计算公式，查《结构静力 计算手册》）正常使用极限状态R max'=1.1q'l a=1.1×1.21×1.2=1.59kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=2.19kNq=1.2×0.033=0.04kN/m正常使用极限状态由上节可知F1'=R max'=1.59kNq'=0.033=0.033kN/m1、抗弯验算计算简图如下：弯矩图(kN∙m)最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的最不利分配的弯矩和；均布荷载最大弯矩计算公式如下:M qmax = ql 2 /8集中荷载最大弯矩计算公式如下:M pmax = F1l/3= M qmax + M pmax最大弯矩 Mmaxσ=M max/W=0.76×10 6 /4490=170.23N/mm 2 ≤[f]=205N/mm 2满足要求！2、挠度验算计算简图如下：变形图(mm)最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的最不利分配的挠度和；小横杆自重均布荷载引起的最大挠度计算公式如下:νqmax = 5 q'l 4 /384EI集中荷载标准值最不利分配引起的最大挠度计算公式如下:νpmax = F1'l(3l 2 ­ 4l 2 /9)/72EIνmax＝2.944mm≤[ν]＝min[l b/150，10]＝min[1050/150，10]＝7mm满足要求！3、支座反力计算承载能力极限状态R max=2.21kN五、扣件抗滑承载力验算横杆与立杆连接方式 单扣件 扣件抗滑移折减系数 0.8 扣件抗滑承载力验算：纵向水平杆：R max=2.19/2=1.09kN≤R c=0.8×8=6.4kN横向水平杆：R max=2.21kN≤R c=0.8×8=6.4kN满足要求！六、荷载计算脚手架搭设高度H 48 双立杆计算高度H1 24脚手架钢管类型 Ф48×3 每米立杆承受结构自重标准值gk(kN/m) 0.1248 立杆静荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.033/h)×(H­H1)=(0.1248+1.2×2/2×0.033/1.8)×(48­24)=3.53kN 单内立杆：N G1k=3.53kN双外立杆：N G1k=(gk+0.033+l a×n/2×0.033/h)×H1=(0.1248+0.033+1.2×2/2×0.033/1.8)×24=4.33kN 双内立杆：N GS1k=4.33kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=((H­H1)/h+1)×la×l b×G kjb×1/2=((48­24)/1.8+1)×1.2×1.05×0.35×1/2=3.16kN 单内立杆：N G2k1=3.16kN双外立杆：N GS2k1=H1/h×la×l b×G kjb×1/2=24/1.8×1.2×1.05×0.35×1/2=2.94kN双内立杆：N GS2k1=2.94kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=((H­H1)/h+1)×la×G kdb×1/2=((48­24)/1.8+1)×1.2×0.17×1/2=1.46kN 双外立杆：N GS2k2=H1/h×la×G kdb×1/2=24/1.8×1.2×0.17×1/2=1.36kN4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×(H­H1)=0.01×1.2×(48­24)=0.29kN双外立杆：N GS2k3=G kmw×la×H1=0.01×1.2×24=0.29kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=3.16+1.46+0.29=4.91kN单内立杆：N G2k=N G2k1=3.16kN双外立杆：N GS2k=N GS2k1+N GS2k2+N GS2k3=2.94+1.36+0.29=4.59kN双内立杆：N GS2k=N GS2k1=2.94kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n jj×G kjj)/2=1.2×1.05×(2×3)/2=3.78kN内立杆：N Q1k=3.78kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+0.85×1.4×N Q1k=1.2×(3.53+4.91)+0.85×1.4×3.78=14.62kN单内立杆：N=1.2×(N G1k+ N G2k)+0.85×1.4×N Q1k=1.2×(3.53+3.16)+0.85×1.4×3.78=12.52kN双外立杆：N s=1.2×(N GS1k+ N GS2k)+0.85×1.4×N Q1k=1.2×(4.33+4.59)+0.85×1.4×3.78=15.2kN双内立杆：N s=1.2×(N GS1k+ N GS2k)+0.85×1.4×N Q1k=1.2×(4.33+2.94)+0.85×1.4×3.78=13.22kN七、立杆稳定性验算脚手架搭设高度H 48 双立杆计算高度H1 24双立杆受力不均匀系数K S 0.6 立杆计算长度系数μ 1.5立杆截面抵抗矩W(mm 3 ) 4490 立杆截面回转半径i(mm) 15.9立杆抗压强度设计值[f](N/mm 2 ) 205 立杆截面面积A(mm 2 ) 424连墙件布置方式 两步三跨1、立杆长细比验算立杆计算长度l0=k μh=1.155×1.5×1.8=3.12m长细比λ=l0/i=3.12×10 3 /15.9=196.13≤210满足要求！查《规范》表C得，φ=0.1882、立杆稳定性验算不组合风荷载作用单立杆的轴心压力设计值N=(1.2×(N G1k+N G2k)+1.4×N Q1k)=(1.2×(3.53+4.91)+1.4×3.78)=15.42kN双立杆的轴心压力设计值N S=1.2×(N GS1k+N GS2k)+N=1.2×(4.33+4.59)+15.42=26.12kN σ=N/(φA)=15418.2/(0.188×424)=193.42N/mm 2 ≤[f]=205N/mm 2满足要求！σ=K S N S/(φA)=0.6×26116.44/(0.188×424)=196.58N/mm 2 ≤[f]=205N/mm 2满足要求！组合风荷载作用单立杆的轴心压力设计值N=(1.2×(N G1k+N G2k)+0.85×1.4×N Q1k)=(1.2×(3.53+4.91)+0.85×1.4×3.78)=14.62kN 双立杆的轴心压力设计值N S=1.2×(N GS1k+N GS2k)+N=1.2×(4.33+4.59)+14.62=25.32kN M w=0.85×1.4×M wk=0.85×1.4×ωk l a h 2 /10=0.85×1.4×0.21×1.2×1.8 2 /10=0.1kN∙mσ=N/(φA)+ M w/W=14624.4/(0.188×424)+0.1/4490=183.47N/mm 2 ≤[f]=205N/mm 2满足要求！M ws=0.85×1.4×M wk=0.85×1.4×ωk l a h 2 /10=0.85×1.4×0.18×1.2×1.8 2 /10=0.08kN∙mσ=K S(N S/(φA)+M w/W)=0.6×(25322.64/(0.188×424)+0.08/4490)=190.61N/mm 2 ≤[f]=205N/mm 2 满足要求！八、连墙件承载力验算连墙件布置方式 两步三跨 连墙件连接方式 扣件连接连墙件约束脚手架平面外变形轴向力N0(kN) 3 连墙件计算长度l0(mm) 600连墙件截面面积A c(mm 2 ) 489 连墙件截面回转半径i(mm) 158连墙件抗压强度设计值[f](N/mm 2 ) 205 连墙件与扣件连接方式 双扣件扣件抗滑移折减系数 1N lw=1.4×ωk×2×h×3×l a=1.4×0.29×2×1.8×3×1.2=5.18kN长细比λ=l0/i=600/158=3.8，查《规范》表D得，φ=0.99(N lw+N0)/(φAc)=(5.18+3)×10 3 /(0.99×489)=16.87N/mm 2 ≤[f]=205N/mm 2满足要求！扣件抗滑承载力验算：N lw+N0=5.18+3=8.18kN≤1×12=12kN满足要求！九、立杆地基承载力验算地基土类型 粘性土 地基承载力标准值f ak(kPa) 190地基承载力调整系数m f 0.6 垫板底面积A(m 2 ) 0.25 立柱底垫板的底面平均压力p＝N/(m f A)＝25.32/(0.6×0.25)＝168.82kPa≤f ak＝190kPa 满足要求！。

屋面钢管落地脚手架计算书目录一、设计依据: (3)二、参数信息: (3)1.脚手架参数 (3)2.活荷载参数 (3)3.风荷载参数 (3)4.静荷载参数 (4)5.地基参数 (4)6.脚手架平面图 (4)7.脚手架立面图 (4)三、荷载工况: (5)四、荷载组合: (5)五、计算模型: (5)1.以SAP2000对脚手架进行验算： (5)2.自重荷载： (5)3.施工荷载： (6)4.吊装横梁荷载： (6)5.风荷载： (6)六、脚手架验算: (7)1.挠度验算： (7)2.强度稳定性校核： (7)七、立杆基础底面验算: (9)八、扣件抗滑力的验算: (19)一、设计依据:《钢结构设计标准》(GB50017-2017)《建筑结构荷载规范》(GB50009-2012)《建筑抗震设计规范》(GB50011-2010)(2016年版)《建筑地基基础设计规范》(GB50007-2011)《钢管混凝土结构技术规范》(GB50936-2014)《钢管混凝土结构设计规程》(CECS28:2012)《矩形钢管混凝土结构技术规程》(CECS159-2004)《钢结构焊接规范》(GB50661-2011)《钢结构高强度螺栓连接技术规程》(JGJ82-2011)二、参数信息:1.脚手架参数双排脚手架搭设高度为3.9米，立杆采用单立管；搭设尺寸为：立杆的纵距为1.0米，立杆的横距为1.5米；内排架距离墙长度为0.40米；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为0.80；连墙件连接方式为单扣件；2.活荷载参数施工均布活荷载标准值:2kN/m2；脚手架用途:轻型钢结构脚手架；同时施工层数:1层；吊装横梁荷载：横杆中部集中荷载2.96KN；3.风荷载参数本工程地处陕西省西安市，基本风压为0.35kN/m2；施工位置标高13.4m，地面粗糙度类别：C类；风荷载高度变化系数μz为0.65；挡风系数Φ为0.05；圆管的体型系数μs为1.2；脚手架的风荷载体形系数为μstw为0.06；脚手架标准风荷载Wk=0.014kN/m2脚手架计算中考虑风荷载作用4.静荷载参数脚手板自重标准值(kN/m2):0.35；脚手板类别:竹串片脚手板；每米脚手架钢管自重由结构计算软件计算；5.地基参数地基类型:C30混凝土；地基承载力标准值:20.1Mpa；地基承载力调整系数:1.00。

脚手架计算书一、参数信息1.脚手架参数双排脚手架搭设高度为 29.5 m，立杆采用单立杆；搭设尺寸为：立杆横距为1.0m，立杆纵距为1.5m，大小横杆的步距为1.8 m；内排架距离墙长度为0.30m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；脚手架沿墙纵向长度为 450.00 m；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；连墙件采用三步三跨，竖向间距 5.4 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为单扣件；2.活荷载参数施工均布活荷载标准值:3.000 kN/m2；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处XXXXXX，基本风压0.35 kN/m2；风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数μs为0.214；4.静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；安全设施与安全网(kN/m2):0.005；脚手板类别:木脚手板；栏杆挡板类别:木脚手板挡板；每米脚手架钢管自重标准值(kN/m):0.038；脚手板铺设总层数:4；5.承重混凝土板参数板类型：双向板；板单元计算宽度Bc(m)：2.9m；板单元计算长度Bl(m)：2.9m；板厚度h(mm)：220；混凝土成型龄期T B(天)：28；混凝土强度等级：[X B=C35]；混凝土强度实测值f ck(MPa)：35；钢筋位置配筋量及等级每米宽钢筋面积（mm2）X向正筋 HRB40010@150 A SX=523.33Y向正筋 HRB40010@150 A SY=523.33X向负筋 HRB40010@150 A SX'=523.33Y向负筋 HRB40010@150 A SY'=523.33二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

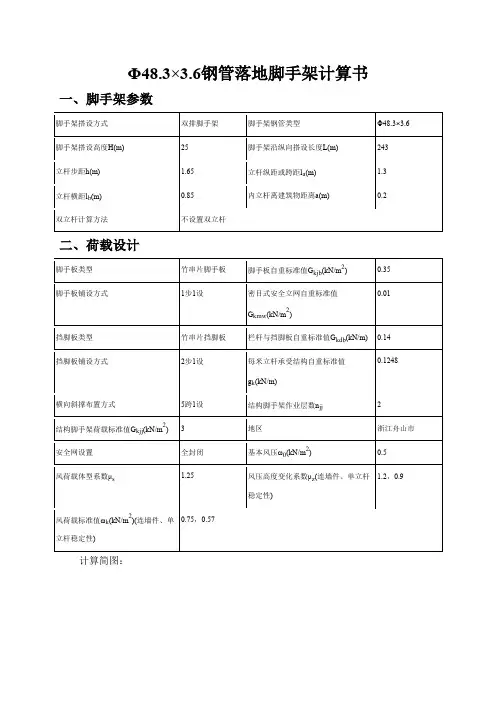

Φ48.3×3.6钢管落地脚手架计算书一、脚手架参数二、荷载设计计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.04+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.04+0.35×0.85/(2+1))+1.4×3×0.85/(2+1 )=1.36kN/m正常使用极限状态q'=(0.04+G kjb×l b/(n+1))+G k×l b/(n+1)=(0.04+0.35×0.85/(2+1))+3×0.85/(2+1)=0.99kN/m 计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×1.36×1.32=0.23kN·mσ=M max/W=0.23×106/5260=43.59N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.99×13004/(100×206000×127100)=0.73mmνmax＝0.73mm≤[ν]＝min[l a/150，10]＝min[1300/150，10]＝8.67mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.36×1.3=1.94kN正常使用极限状态R max'=1.1q'l a=1.1×0.99×1.3=1.41kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=1.94kNq=1.2×0.04=0.048kN/m正常使用极限状态由上节可知F1'=R max'=1.41kNq'=0.04kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.55×106/5260=104.31N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝1.177mm≤[ν]＝min[l b/150，10]＝min[850/150，10]＝5.67mm 满足要求！3、支座反力计算承载能力极限状态R max=1.96kN五、扣件抗滑承载力验算扣件抗滑承载力验算：纵向水平杆：R max=1.94/2=0.97kN≤R c=0.8×12=9.6kN横向水平杆：R max=1.96kN≤R c=0.8×12=9.6kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k。

落地脚手架计算书一、计算模型计算简图二、荷载计算1、计算脚手架的恒荷载且式中 H i——立杆计算截面以上的架高；g k1——以每米架高计的构架基本结构杆部件的自重基数（KN/m）；g k2——以每米立杆纵距（l a）计的作业层面材料的自重计算基数（KN/m）；g k3——以每米架高计的外立面整体拉结杆件和防护材料的自重计算基数（KN/m）；n1——同时存在的作业层设置数。

取步距1.8m，横距1m，纵距1.5m，最大高度23.2m根据《建筑施工手册》第二版查得：g k1=0.1074 （KN/m）（以边立杆计）g k2=0.3666（KN/m）g k3=0.0819 (KN/m)同时，操作层取3步 n1=3 l a=1.5 (m)2、施工活荷载取式中 q k——按每米立杆纵距计的作业层施工荷载标准值（KN/m）查表得：q k=1.35根据JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》永久荷载分项系数取1.2可变荷载分项系数取1.4荷载效应组合=永久荷载+施工均布荷载故冲天荷载：三、拉结钢丝绳校核轴向拉力为查《机械设计手册（第二版）》得：Ф15钢丝绳（6×19）的破断拉力系数K=6故：T破断 = 15.88×6 = 95.28（KN）而Ф15钢丝绳（6×19）的公称破断拉力为132 KN95.28KN << 132 KN故采用Ф15钢丝绳（6×19）进行拉结符合安全要求四、顶墙横杆水平力校核水平力为计算钢管细长比：λ=μl÷rμ=1.0 l=1250（mm） r=15.8（mm）λ=1250÷15.8=79.1查表《建筑施工手册》(第二版)得φ=0.728而截面积为489 mm2所以合格按照《建筑施工扣件式钢管脚手架安全技术规范培训讲座》刘群主编，P96页，扣件抗滑承载力系数0.8。

扣件的抗滑承载力按照下式计算每个扣件抗滑承载力为8KN，采用每根钢管两个扣件。

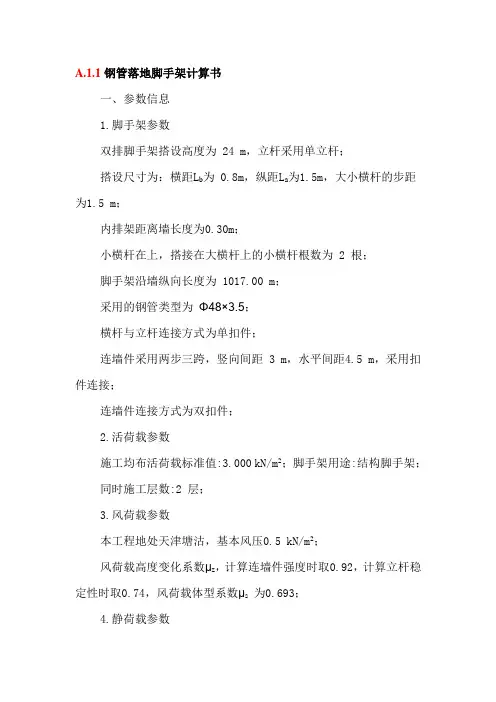

A.1.1钢管落地脚手架计算书一、参数信息1.脚手架参数双排脚手架搭设高度为 24 m，立杆采用单立杆；搭设尺寸为：横距L b为 0.8m，纵距L a为1.5m，大小横杆的步距为1.5 m；内排架距离墙长度为0.30m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；脚手架沿墙纵向长度为 1017.00 m；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；连墙件采用两步三跨，竖向间距 3 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载标准值:3.000 kN/m2；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处天津塘沽，基本风压0.5 kN/m2；风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数μs为0.693；4.静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1394；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；安全设施与安全网(kN/m2):0.005；脚手板类别:木脚手板；栏杆挡板类别:木脚手板挡板；每米脚手架钢管自重标准值(kN/m):0.038；脚手板铺设总层数:13；5.地基参数地基土类型:素填土；地基承载力标准值(kPa):120.00；立杆基础底面面积(m2):0.20；地基承载力调整系数:1.00。

二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

1.均布荷载值计算小横杆的自重标准值: P1= 0.038 kN/m ；脚手板的荷载标准值: P2= 0.35×1.5/3=0.175 kN/m ；活荷载标准值: Q=3×1.5/3=1.5 kN/m；荷载的计算值: q=1.2×0.038+1.2×0.175+1.4×1.5 = 2.356 kN/m；小横杆计算简图2.强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩，计算公式如下:M qmax = ql2/8最大弯矩 M qmax =2.356×0.82/8 = 0.188 kN·m；最大应力计算值σ = M qmax/W =37.104 N/mm2；小横杆的最大弯曲应力σ =37.104 N/mm2小于小横杆的抗弯强度设计值 [f]=205 N/mm2，满足要求！3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度荷载标准值q=0.038+0.175+1.5 = 1.713 kN/m ；νqmax = 5ql4/384EI最大挠度ν = 5.0×1.713×8004/(384×2.06×105×121900)=0.364 mm；小横杆的最大挠度 0.364 mm 小于小横杆的最大容许挠度 800 / 150=5.333 与10 mm，满足要求！三、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。

Φ48.3×3.6钢管落地脚手架计算书一、脚手架参数二、荷载设计计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.04+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.04+0.35×0.85/(2+1))+1.4×3×0.85/(2+1 )=1.36kN/m正常使用极限状态q'=(0.04+G kjb×l b/(n+1))+G k×l b/(n+1)=(0.04+0.35×0.85/(2+1))+3×0.85/(2+1)=0.99kN/m 计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×1.36×1.32=0.23kN·mσ=M max/W=0.23×106/5260=43.59N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.99×13004/(100×206000×127100)=0.73mm νmax＝0.73mm≤[ν]＝min[l a/150，10]＝min[1300/150，10]＝8.67mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.36×1.3=1.94kN正常使用极限状态R max'=1.1q'l a=1.1×0.99×1.3=1.41kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=1.94kNq=1.2×0.04=0.048kN/m正常使用极限状态由上节可知F1'=R max'=1.41kNq'=0.04kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.55×106/5260=104.31N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝1.177mm≤[ν]＝min[l b/150，10]＝min[850/150，10]＝5.67mm 满足要求！3、支座反力计算承载能力极限状态R max=1.96kN五、扣件抗滑承载力验算扣件抗滑承载力验算：纵向水平杆：R max=1.94/2=0.97kN≤R c=0.8×12=9.6kN横向水平杆：R max=1.96kN≤R c=0.8×12=9.6kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.04/h)×H=(0.1248+1.3×2/2×0.04/1.65)×25=3.9kN单内立杆：N G1k=3.9kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×l b×G kjb×1/1/2=(25/1.65+1)×1.3×0.85×0.35×1/1/2=3.12kN 单内立杆：N G2k1=3.12kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/2=(25/1.65+1)×1.3×0.14×1/2=1.47kN4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.3×25=0.32kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=3.12+1.47+0.32=4.92kN单内立杆：N G2k=N G2k1=3.12kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n jj×G kjj)/2=1.3×0.85×(2×3)/2=3.32kN内立杆：N Q1k=3.32kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(3.9+4.92)+ 0.9×1.4×3.32=14.76kN 单内立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(3.9+3.12)+ 0.9×1.4×3.32=12.61kN 七、钢丝绳卸荷计算钢丝绳卸荷钢丝绳绳卡作法钢丝绳连接吊环作法（分开设置）第1次卸荷验算α1=arctan(l s/H s)=arctan(3300/450)=82.23°α2=arctan(l s/H s)=arctan(3300/1300)=68.5°钢丝绳竖向分力，不均匀系数K X取1.5P1=K f×K X×N×h j(n+1)/H×H L/l a=0.8×1.5×12.61×10/25×3.9/1.3=18.15kNP2=K f×K X×N×h j(n+1)/H×H L/l a=0.8×1.5×14.76×10/25×3.9/1.3=21.26kN钢丝绳轴向拉力T1=P1/sinα1=18.15/sin82.23°=18.32kNT2=P2/sinα2=21.26/sin68.5°=22.85kN卸荷钢丝绳的最大轴向拉力[Fg]=max[T1，T2]=22.85kN绳夹数量：n=1.667[Fg]/(2T)=1.667×22.85/(2×15.19)=2个≤[n]=3个满足要求！P g=k×[F g]/α=9×22.85/0.85=241.9kN钢丝绳最小直径d min=(P g/0.5)1/2=(241.9/0.5)1/2=22mm吊环最小直径d min=(2A/π)1/2=(2×[F g]/([f]π))1/2=(2×22.85×103/(50π))1/2=18mm注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》10.9.8 每个拉环按2个截面计算的吊环应力不应大于50N/mm2第1次卸荷钢丝绳最小直径22mm，必须拉紧至22.85kN，吊环最小直径为18mm。

3、《建筑施工安全检查标准》JGJ59-2011 4、《混凝土结构工程施工质量验收规范》GB50204-2015 5、《混凝土结构设计规范》GB50010-2010 6、《建筑结构荷载规范》GB50009-2012 7、《建筑地基基础设计规范》GB50007-2011 8、《建筑施工高处作业安全技术规范》JGJ80-2016 9、《危险性较大的分部分项工程安全管理办法》建质[2009]87号 文
2、计算风荷载产生的弯曲压应力σw
风荷载体型系数µs=1.3=1.3×0.8=1.04
σw=
0.9×1.4×µz×1.04×0.3×1.5×1.82×106 10×4.49×103
=42.6µz
地面粗糙度C类 有密集建筑群的城市市区。
3、计算脚手架结构自重产生的轴压应力σg 首先计算长细比λ：
λ=
l0
Mwk=
0.7×0.65×1.04×0.3×1.5×1.82
=0.069kN·m
10
6、确定按稳定计算的搭设高度Hs: 组合风荷载时
Hs=
Af-[1.2NG2K+0.85×1.4(∑NQk+
Mwk w
A)]
=
1.2gk
0.188×424×205×10-3- 0.069 ×0.188×424)]
[1.2×1.500+0.85×1.4(2.70+ 4.49
连墙杆采用钢管时，杆件两端均采用直角扣件分别连于脚手架及附
加墙内外侧的短钢管上，因此连墙杆的计算长度可取脚手架的离墙距
离，即lH=0.3m，因此长细比
λ= lH = i
目录
一、 编制依据 1 二、 工程参数 1 三、 横向水平杆（小横杆）验算 2 四、 纵向水平杆(大横杆)验算 4 五、 扣件抗滑承载力验算 4 六、 立杆的稳定性计算 5 七、 脚手架搭设高度计算 8 八、 连墙件计算 9 九、 立杆地基承载力计算 10

落地脚手架计算书(适用于24米以下)目录一、编制依据 (1)二、工程参数 (1)三、横向水平杆（小横杆）验算 (2)四、纵向水平杆(大横杆)验算 (4)五、扣件抗滑承载力验算 (4)六、立杆的稳定性计算 (5)七、脚手架搭设高度计算 (8)八、连墙件计算 (9)九、立杆地基承载力计算 (10)一、编制依据1、工程施工图纸及现场概况2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工安全检查标准》JGJ59-20114、《混凝土结构工程施工质量验收规范》GB50204-20155、《混凝土结构设计规范》GB50010-20106、《建筑结构荷载规范》GB50009-20127、《建筑地基基础设计规范》GB50007-20118、《建筑施工高处作业安全技术规范》JGJ80-20169、《危险性较大的分部分项工程安全管理办法》建质[2009]87号文二、工程参数18003001050三、横向水平杆（小横杆）验算《建筑施工扣件式钢管脚手架安全技术规范》规定:“当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。

”施工荷载的传递路线是：脚手板→横向水平杆→纵向水平杆→纵向水平杆与立杆连接的扣件→立杆，如图：横向水平杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

（一）抗弯强度计算1、作用横向水平杆线荷载标准值：qk =(QK+QP1)×S=(3+0.35)×1.5=5.03 kN/m2、作用横向水平杆线荷载设计值：q=1.4×QK ×S+1.2×QP1×S=1.4×3×1.5+1.2×0.35×1.5=6.93 kN/m3、考虑活荷载在横向水平杆上的最不利布置（验算弯曲正应力、挠度不计悬挑荷载，但计算支座最大支反力要计入悬挑荷载），最大弯矩：Mmax =qlb2=6.93×1.052= 0.955kN·m8 84、钢管载面模量W=4.49cm35、Q235钢抗弯强度设计值，f=205N/mm26、计算抗弯强度σ= Mmax=0.955×106= 212.69N/mm2〉205N/mm2 W 4.49×1037、结论：不满足要求!建议减少脚手架纵距或横距或小横杆间距，或控制施工荷载!（二）变形计算1、钢材弹性模量E＝2.06×105N/mm22、钢管惯性矩I＝10.78cm43、容许挠度 [ν]=l/150与10mm4、验算挠度5、结论：满足要求四、 纵向水平杆(大横杆)验算双排架纵向水平杆按三跨连续梁计算，如下图：不需要计算抗弯强度和挠度。

落地式脚手架计算1、荷载计算：取钢管38.4N,扣件15N/个,脚手板350N/㎡,按20搭设高度计算(搭设12步),按装修施工时两步架同时作业,施工荷载2KN/㎡,恒载分项系数1.2,活载取1.4,取纵向1.5M 为一个计算单元。

（1）一步架（1.8M）脚手架荷载标准值:立杆:1.8*38.4=69.12N水平杆:1.5*38.4*2=115.2N扣件:15*4=60N木脚手板:1.5*1*350=525N安全网:1.8*1.5*3=8.1N剪刀撑等:100N合计:877.42N(2)一步施工荷载标准值:5*1*2000*2=6000N(3)每根立杆所承受的荷载(搭设12步架)P=1/2(877.42*12*1.2)+6000*1.4=14.72KN2、水平杆计算（按三步边梁）：脚手板：350N施工荷载：2000N挠度计算： q1=350+2000=2350N/m弯距计算：q=0.5*(350*1.2+2000*1.4)*1.5=2415N/m（1）抗弯强度计算：M=0.175qL2=0.175*2.415*1.52=0.85KN/mΣ=M/W=0.85*106/5080=167N/㎜2∠f=205N/㎜2 满足要求。

（2）挠度验算γ=1.146q1L3/100EI=1.146*2.35*103*1500*103/100*206*103*1.219*105=4.04*109/2.51*1012=1.61*10-3㎜∠[γ]=1500/150=10㎜满足要求。

（3）扣件抗滑移计算:R=2.15q=5.19KN∠[R]=8.5KN(4)立杆计算：按不组合风载形式计算：风载由附墙边件承受。

N/ØA≤fcN=14.72KNL1=1.85*1.8=3.33Mλ= L1/I=3330/15.8=211查表：Ø=0.163 A=48.9㎜2得:14.72*103/0.163*48.9=184N/㎜2∠fc=205 N/㎜2 满足要求。

钢管落地脚手架计算书上东一城住宅小区工程工程；工程建设地点:岳阳市洛王；属于框剪结构；地上16层；地下1层；建筑高度：57.8m；标准层层高：3m ；总建筑面积：6500平方米；总工期：360天。

本工程由湖南明达房地产开发有限公司投资建设，湖南新天建筑设计有限公司设计，湖南省勘察设计院地质勘察，岳阳市金鼎工程监理有限公司监理，湖南明宇建设工程有限公司组织施工；由刘湘昂担任项目经理，胥四新担任技术负责人。

扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等编制。

一、参数信息:1.脚手架参数双排脚手架搭设高度为 40 m，12米以下采用双管立杆，12米以上采用单管立杆；搭设尺寸为：立杆的横距为 1.05m，立杆的纵距为1.5m，大小横杆的步距为1.5 m；内排架距离墙长度为0.30m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 1.00；连墙件采用两步三跨，竖向间距 3 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载标准值:3.000 kN/m2；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处湖南岳阳市，基本风压0.4 kN/m2；风荷载高度变化系数μz为1.00，风荷载体型系数μs为1.13；脚手架计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1394；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网(kN/m2):0.005；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板；每米脚手架钢管自重标准值(kN/m):0.038；脚手板铺设总层数:3；单立杆脚手板铺设层数:0；5.地基参数地基土类型:岩石；地基承载力标准值(kPa):120.00；立杆基础底面面积(m2):0.20；地基承载力调整系数:1.00。

钢管落地脚手架计算书阜阳市城南中学施工项目工程；工程建设地点:阜阳市苗东路东侧，柳林路南侧，邢庄路西侧，中心街北侧；属于框架结构；地上5层；地下1层；建筑高度：21.3m；标准层层高：3.9m ；总建筑面积：24610.62平方米；总工期：300天。

本工程由阜阳市城南新区建设投资有限公司投资建设，中房集团建筑设计有限公司设计，安徽省阜阳市勘测院地质勘察，安徽国汉建设监理咨询有限公司监理，河南隆基建设有限公司组织施工；由娄艳霞担任项目经理，王新兵担任技术负责人。

扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等编制。

一、参数信息1.脚手架参数双排脚手架搭设高度为 22.5 m，立杆采用单立杆；搭设尺寸为：横距L b为 1.05m，纵距L a为1.5m，大小横杆的步距为1.8 m；内排架距离墙长度为0.25m；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采用的钢管类型为Φ48Χ3.0；横杆与立杆连接方式为单扣件；连墙件采用两步三跨，竖向间距 3.6 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为单扣件；2.活荷载参数施工均布活荷载标准值:2.000 kN/m2；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处安徽阜阳市，基本风压0.45 kN/m2；风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数μs为0.214；4.静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网(kN/m2):0.005；脚手板类别:竹笆片脚手板；栏杆挡板类别:竹笆片脚手板挡板；每米脚手架钢管自重标准值(kN/m):0.033；脚手板铺设总层数:12；5.地基参数地基土类型:素填土；地基承载力标准值(kPa):120.00；立杆基础底面面积(m2):0.20；地基承载力调整系数:1.00。

扣件式钢管落地脚手架计算书一、工程概况东方体育城33#楼工程位于东海县晶都路南，振兴路西，为砖混结构，地上6层，建筑总高度20米，建筑总面积6398.47平方米，标准层层高2.8米，。

本工程由连云港万盛房地产开发有限公司投资建设，连云港东海设计有限公司设计，连云港天正监理公司监理，安徽第一建筑工程公司组织施工；由张宝安担任项目经理，霍连军担任技术负责人。

二、计算依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社、《钢结构设计规范》GB50017-2003 中国建筑工业出版社；《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 中国建筑工业出版社；《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。

三、计算参数1、钢管截面特征：（钢号：Q235，B类）钢管规格：Ф48×3.2；钢管直径d（mm）：48；钢管壁厚t（mm）：3.2；单位重量q g（kN/m）：0.0347；惯性矩I（mm4）：113600；抵抗矩W（mm3）：4730；截面积A（mm2）：450；回转半径i（mm）；15.9；抗弯、抗压容许应力[σ](N/mm2)：205；弹性模量E(N/mm2)：206000；2、脚手架构造参数脚手架类型：双排架；脚手架高度H s（m）：25；立杆纵距L a（m）：1.5；立杆横距L b（m）：1.05；横杆步距h（m）：1.8；上部横杆根数n2：2；脚手板铺设层数n3：5；立杆底垫块面积A（m2）：0.2；连墙件类型：扣件连接；连墙件布置方式：二步三跨；连墙件水平间距l w（m）：4.5；连墙件垂直间距h w（mm4）：3.6；连墙件长度b1（m）：0.4；剪刀撑斜杆与地面的倾角a：45；剪刀撑跨越立杆根数n4：6；3、荷载参数脚手板自重q j（kN/m2）：0.35；栏杆、挡脚板自重q d（kN/m）：0.15；安全网自重q a（kN/m2）：0.0014；作业层施工均布荷载q s（kN/m2）：2；同时施工作业层数n1：2;脚手架状况：全封闭;连云港地区基本风压w0（kN/m2）: 0.55;4、其他参数风压高度变化系数μz（查GB50009-2001表7.2.1）架高25m，地处B类(城市郊区)μz为：1.42；脚手架风荷载体型系数μs（查JGJ 130-2001表4.2.4）：0.53；风荷载标准值w k=0.7×μs×μz×w0 =0.292kN/m2；立杆计算长度系数μ（查JGJ 130-2001表5.3.3）：1.5；轴心受压构件稳定系数φ（查JGJ 130-2001附录C）：0.245；注：计算长度l0 = μ×h =1.5×1.8=2.7m长细比λ= l0 / i=2.7/0.0159=170荷载分项系数（查GB50009-2001第8页）永久荷载γG：1.2；可变荷载γQ：1.4；地基承载力标准值f gk（kPa）地基为粘性土：200；脚手架地基承载力调整系数k c（查JGJ 130-2001第20页）工况为架底铺设混凝土及设置排水沟：1；5、材料种类说明脚手板采用：竹串片脚手板挡脚板采用：栏杆，竹笆片脚手板挡板安全网采用：ML1.8×6;1.5kg四、脚手架验算本脚手架属于施工荷载由横向水平杆传递给立杆情况，荷载传递线路如下：脚手板→纵向水平杆（大横杆）→横向水平杆（小横杆）→立杆→地基。

钢管落地脚手架计算书一、脚手架参数二、荷载设计立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n 2横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 127100横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 5260纵、横向水平杆布置承载能力极限状态q=1.2×(0.04+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.04+0.35×0.9/(2+1))+1.4×3×0.9/(2 +1)=1.43kN/m正常使用极限状态q'=(0.04+G kjb×l b/(n+1))+G k×l b/(n+1)=(0.04+0.35×0.9/(2+1))+3×0.9/(2+1)=1.04kN/m 计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×1.43×1.52=0.32kN·mσ=M max/W=0.32×106/5260=61.32N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×1.04×15004/(100×206000×127100)=1.368mm νmax＝1.368mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.43×1.5=2.37kN正常使用极限状态R max'=1.1q'l a=1.1×1.04×1.5=1.72kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=2.37kNq=1.2×0.04=0.048kN/m正常使用极限状态由上节可知F1'=R max'=1.72kNq'=0.04kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.8×106/5260=152.9N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝2.48mm≤[ν]＝min[(l b+0.12)/150，10]＝min[1020/150，10]＝6.8mm满足要求！3、支座反力计算承载能力极限状态R max=2.4kN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.85纵向水平杆：R max=2.37/2=1.18kN≤R c=0.85×8=6.8kN横向水平杆：R max=2.4kN≤R c=0.85×8=6.8kN满足要求！六、荷载计算脚手架搭设高度H 20 脚手架钢管类型Φ48.3×2.80.129每米立杆承受结构自重标准值gk(kN/m)1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.04/h)×H=(0.129+1.5×2/2×0.04/1.8)×20=3.24kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×(l b+0.12)×G kjb×1/2/2=(20/1.8+1)×1.5×(0.9+0.12)×0.35×1/2/2=1.62k N3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/2=(20/1.8+1)×1.5×0.14×1/2=1.27kN4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×20=0.3kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=1.62+1.27+0.3=3.19kN立杆施工活荷载计算外立杆：N Q1k=la×(l b+0.12)×(n jj×G kjj+n zj×G kzj)/2=1.5×(0.9+0.12)×(1×3+1×2)/2=3.82kN 组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(3.24+3.19)+0.9×1.4×3.82=12.54kN七、立杆稳定性验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/15.9=169.81≤230轴心受压构件的稳定系数计算：立杆计算长度l0=kμh=1.155×1.5×1.8=3.12m长细比λ=l0/i=3.12×103/15.9=196.13查《规范》表A得，φ=0.188满足要求！2、立杆稳定性验算不组合风荷载作用单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(3.24+3.19)+1.4×3.82=13.08kNσ=N/(φA)=13076.65/(0.188×506)=137.46N/mm2≤[f]=205N/mm2满足要求！组合风荷载作用单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+0.9×1.4N Q1k=1.2×(3.24+3.19)+0.9×1.4×3.82=12.54kN M w=0.9×1.4×M wk=0.9×1.4×ωk l a h2/10=0.9×1.4×0.28×1.5×1.82/10=0.17kN·mσ=N/(φA)+M w/W=12541.15/(0.188×506)+173545.27/5260=164.83N/mm2≤[f]=205N/mm2 满足要求！八、脚手架搭设高度验算不组合风荷载作用H s1=(φAf-(1.2N G2k+1.4N Q1k))×H/(1.2N G1k)=(0.188×506×205×10-3-(1.2×3.19+1.4×3.82))×20/(1.2×3.24)=53.03m组合风荷载作用H s2=(φAf-(1.2N G2k+0.9×1.4×(N Q1k+M wkφA/W)))×H/(1.2N G1k)=(φAf-(1.2N G2k+0.9×1.4×N Q1k+M wφA/W))×H/(1.2N G1k)=(0.188×506×205×10-3-(1.2×3.19+0.9×1.4×3.82+0.17×1000×0.188×506/5260))×20/(1.2×3.24)=39.65mH s=39.65m>H=20m满足要求！九、连墙件承载力验算lw k a长细比λ=l0/i=600/158=3.8，查《规范》表A.0.6得，φ=0.99(N lw+N0)/(φAc)=(8.55+3)×103/(0.99×489)=23.8N/mm2≤0.85 ×[f]=0.85×205N/mm2=174.25N/mm2满足要求！拉接部分柔性钢筋的最小直径计算：拉接柔性钢筋的抗拉强度fy=205N/mm2d min=2×(A/2/π)1/2=2×((N lw+N0)/fy/2/π)1/2=2×((8.55+3)×103/205/2/3.14)1/2=5.99mm。

钢管落地脚手架计算书一、脚手架参数二、荷载设计脚手板类型木脚手板脚手板自重标准值G kjb(kN/m2) 0.350.01脚手板铺设方式6步1设密目式安全立网自重标准值G kmw(kN/m2)挡脚板类型木挡脚板栏杆与挡脚板自重标准值G kdb(kN/m) 0.170.1248挡脚板铺设方式2步1设每米立杆承受结构自重标准值g k(kN/m)横向斜撑布置方式5跨1设装修脚手架作业层数n zj 1装修脚手架荷载标准值G kzj(kN/m2) 2 地区辽宁沈阳市安全网设置全封闭基本风压ω0(kN/m2) 0.41.2，0.9风荷载体型系数μs 1.25 风压高度变化系数μz(连墙件、单立杆稳定性)0.6，0.45风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)计算简图：立面图侧面图三、横向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.038+G kjb×l a/(n+1))+1.4×G k×l a/(n+1)=1.2×(0.038+0.35×1.5/(1+1))+1.4×2×1.5/( 1+1)=2.46kN/m正常使用极限状态q'=(0.038+G kjb×l a/(n+1))+G k×l a/(n+1)=(0.038+0.35×1.5/(1+1))+2×1.5/(1+1)=1.8kN/m 计算简图如下：1、抗弯验算M max=max[ql b2/8，qa12/2]=max[2.46×0.72/8，2.46×0.152/2]=0.15kN·mσ=M max/W=0.15×106/5080=29.67N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q'l b4/(384EI)，q'a14/(8EI)]=max[5×1.8×7004/(384×206000×121900)，1.8×1504/(8×206000×121900)]=0.224mmνmax＝0.224mm≤[ν]＝min[l b/150，10]＝min[700/150，10]＝4.67mm满足要求！3、支座反力计算承载能力极限状态R max=q(l b+a1)2/(2l b)=2.46×(0.7+0.15)2/(2×0.7)=1.27kN正常使用极限状态R max'=q'(l b+a1)2/(2l b)=1.8×(0.7+0.15)2/(2×0.7)=0.93kN四、纵向水平杆验算承载能力极限状态由上节可知F1=R max=1.27kNq=1.2×0.038=0.046kN/m正常使用极限状态由上节可知F1'=R max'=0.93kNq'=0.038kN/m1、抗弯验算计算简图如下：弯矩图(kN·m) σ=M max/W=0.34×106/5080=67.29N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝1.5mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm 满足要求！3、支座反力计算承载能力极限状态R max=1.54kN五、扣件抗滑承载力验算横向水平杆：R max=1.27k N≤R c=0.8×8=6.4kN纵向水平杆：R max=1.54kN≤R c=0.8×8=6.4kN满足要求！六、荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+(l b+a1)×n/2×0.038/h)×H=(0.1248+(0.7+0.15)×1/2×0.038/1.5)×18=2.44kN 单内立杆：N G1k=2.44kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×(l b+a1)×G kjb×1/6/2=(18/1.5+1)×1.5×(0.7+0.15)×0.35×1/6/2=0.48kN 单内立杆：N G2k1=0.48kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/2=(18/1.5+1)×1.5×0.17×1/2=1.66kN4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×18=0.27kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=0.48+1.66+0.27=2.41kN单内立杆：N G2k=N G2k1=0.48kN立杆施工活荷载计算外立杆：N Q1k=la×(l b+a1)×(n zj×G kzj)/2=1.5×(0.7+0.15)×(1×2)/2=1.27kN内立杆：N Q1k=1.27kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.44+2.41)+0.9×1.4×1.27=7.43kN单内立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.44+0.48)+0.9×1.4×1.27=5.12kN七、立杆稳定性验算立杆计算长度l0=Kμh=1×1.5×1.5=2.25m长细比λ=l0/i=2.25×103/15.8=142.41≤210轴心受压构件的稳定系数计算：立杆计算长度l0=kμh=1.155×1.5×1.5=2.6m长细比λ=l0/i=2.6×103/15.8=164.48查《规范》表A得，φ=0.262满足要求！2、立杆稳定性验算不组合风荷载作用单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(2.44+2.41)+1.4×1.27=7.61kNσ=N/(φA)=7608.81/(0.262×489)=59.39N/mm2≤[f]=205N/mm2满足要求！组合风荷载作用单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+0.9×1.4N Q1k=1.2×(2.44+2.41)+0.9×1.4×1.27=7.43kN M w=0.9×1.4×M wk=0.9×1.4×ωk l a h2/10=0.9×1.4×0.45×1.5×1.52/10=0.19kN·mσ=N/(φA)+M w/W=7430.31/(0.262×489)+192828.08/5080=95.95N/mm2≤[f]=205N/mm2 满足要求！八、脚手架搭设高度验算不组合风荷载作用H s1=(φAf-(1.2N G2k+1.4N Q1k))×H/(1.2N G1k)=(0.262×489×205×10-3-(1.2×2.41+1.4×1.27))×18/(1.2×2.44)=132.58m 组合风荷载作用H s2=(φAf -(1.2N G2k +0.9×1.4×(N Q1k +M wkφA/W)))×H/(1.2N G1k )=(φAf -(1.2N G2k +0.9×1.4×N Q1k +M wφA/W))×H/(1.2N G1k )=(0.262×489×205×10-3-(1.2×2.41+0.9×1.4×1.27+0.19×1000×0.262×489/5080))×18/(1.2×2.44)=103.81m H s =103.81m>H=18m 满足要求！九、连墙件承载力验算连墙件布置方式两步两跨连墙件连接方式 扣件连接 连墙件约束脚手架平面外变形轴向力N0(kN)3 连墙件计算长度l 0(mm)600连墙件截面面积A c (mm 2) 489 连墙件截面回转半径i(mm) 158 连墙件抗压强度设计值[f](N/mm 2) 205 连墙件与扣件连接方式双扣件扣件抗滑移折减系数1N lw =1.4×ωk ×2×h×2×l a =1.4×0.6×2×1.5×2×1.5=7.6kN 长细比λ=l 0/i=600/158=3.8，查《规范》表A.0.6得，φ=0.99 (N lw +N 0)/(φAc)=(7.6+3)×103/(0.99×489)=21.85N/mm 2≤0.85 ×[f]=0.85 ×205N/mm 2=174.25N/mm 2 满足要求！扣件抗滑承载力验算：N lw +N 0=7.6+3=10.6kN≤1×12=12kN 满足要求！十、立杆地基承载力验算G1k G2k Q1k 立柱底垫板的底面平均压力p ＝N/(m f A)＝6.13/(1×0.25)＝24.51kPa≤f g ＝140kPa满足要求！。

扣件式落地双排脚手架计算书计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等编制。
