第7章 滚动轴承的公差与配合 教学提示：本章主要讲述滚动轴承的分类、作用、公差特点、配合件公差及选用，确定轴承配合的主要依据。

教学要求：要求了解滚动轴承内、外径公差带及其特点，配合件公差的选用，及与一般圆柱体公差配合的区别，掌握套圈与负荷方向的关系等，以确定轴承配合。

7.1 滚动轴承的分类及公差特点滚动轴承是以滑动轴承为基础发展起来的，是用来支承轴的部件，是机械制造业中应用极为广泛的一种标准部件，其工作原理是以滚动摩擦代替滑动摩擦。

滚动轴承有各式各样的结构，但是，最基本的结构一般是由两个套圈，一组滚动体和一个保持架所组成的通用性很强、标准化、系列化程度很高的机械基础件。

按照滚动轴承所能承受的主要负荷方向，又可分为向心轴承(主要承受径向载荷)、推力轴承(承受轴向载荷)、向心推力轴承(能同时承受径向载荷和轴向载荷)。

由此可见，滚动轴承可用于承受径向、轴向、或径向与轴向的联合负荷。

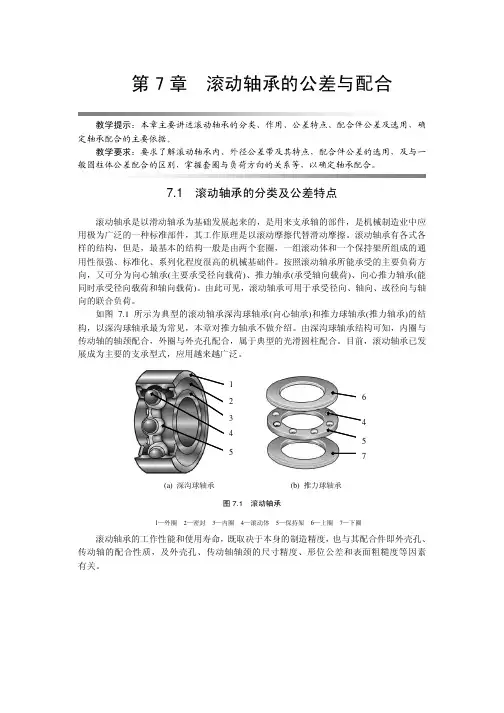

如图7.1所示为典型的滚动轴承深沟球轴承(向心轴承)和推力球轴承(推力轴承)的结构，以深沟球轴承最为常见，本章对推力轴承不做介绍。

由深沟球轴承结构可知，内圈与传动轴的轴颈配合，外圈与外壳孔配合，属于典型的光滑圆柱配合。

目前，滚动轴承已发展成为主要的支承型式，应用越来越广泛。

(a) 深沟球轴承(b) 推力球轴承图7.1 滚动轴承1—外圈2—密封3—内圈4—滚动体5—保持架6—上圈7—下圈滚动轴承的工作性能和使用寿命，既取决于本身的制造精度，也与其配合件即外壳孔、传动轴的配合性质，及外壳孔、传动轴轴颈的尺寸精度、形位公差和表面粗糙度等因素有关。

第7章 滚动轴承的公差与配合·135··135·7.1.1 滚动轴承的公差等级滚动轴承的精度是指滚动轴承主要尺寸的公差值及旋转精度。

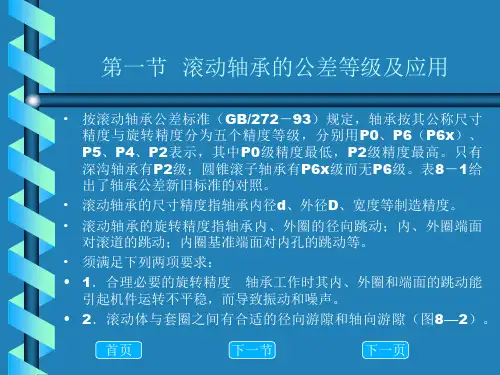

根据滚动轴承的结构尺寸、公差等级和技术性能等产品特征，国家标准GB/T307.3—2005《滚动轴承通用技术规则》(已颁布GB/T307.3—2005新标准)将滚动轴承公差等级按精度等级由低至高分为0、6(6x)、5、4、2。

轴承公差等级及滚动轴承材料1、滚动轴承分为哪些等级？按GB/T307.1-94《向心轴承公差》圆锥滚子轴承以外的向心轴承公差分为0、6、5、4、2级；而圆锥滚子轴承公差则分为0、6X、5、4级；按GB／T307.4-94《推力球轴承公差》推力球轴承分为0、6、5、4级，按JB5286-91《机床主轴用精密滚动轴承补充技术条件》规定了机床主轴用精密滚动轴承－双列圆柱滚子轴承的SP级及UP级公差；JB/T6362《机床主轴用双向推力角接触球轴承的SP及UP级公差》。

轴承6312/P6的公差等级为6级。

2、滚动轴承公差等级包括哪些内容？滚动轴承包括尺寸公差和形位公差。

尺寸公差（与轴及外壳安装有关的项目）：（１）内径、外径、套圈宽度及装配宽度的允许偏差；（２）滚子组直径的允许偏差；（３）倒角尺寸的允许界限值；形位公差（与旋转体跳动有关的项目）（１）成品轴承套圈所允许的径向跳动和端面跳动（K ia 、K ea 、S ia 、S ea 、S d 、S D ）；（2）推力轴承滚道厚度偏差（S i 、S e ）3、什么是球等级？球的尺寸、外形、表面粗糙度及规值差的特定组合。

4、球分多少个级别？按GB308-89，钢球按制造的尺寸，形位公差分为3、5、10、16、20、28、40、60、100、200十个级别，精度依次由高到低。

不同公差等级的各类轴承所用钢球的公差等级不应低于以下要求：轴承公差等级钢球公称直径mm钢球精度等级（GB307）超过到球轴承（外球面球轴承除外）外球面球轴承2~18G51830G104~18G101830G165~30G163050G206~18G16G28 1830G20G283050G28G405080G405、什么是滚子等级？滚子的直径与形位公差的特定组合。

6、滚子是如何分级的？按GB／T4661-1989，《圆柱滚子》规定：圆柱滚子按制造的尺寸，形位公差分成0、Ⅰ、Ⅱ、Ⅲ级，精度依次由高到低。
