形位公差的代号及标注

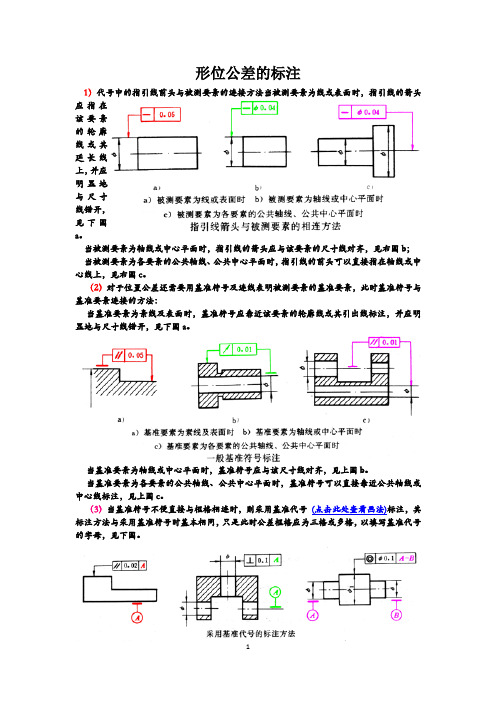

形位公差的标注1）代号中的指引线前头与被测要素的连接方法当被测要素为线或表面时，指引线的箭头应指在该要素的轮廓线或其延长线上，并应明显地与尺寸线错开，见下图a。

当被测要素为轴线或中心平面时，指引线的箭头应与该要素的尺寸线对齐，见右图b；当被测要素为各要素的公共轴线、公共中心平面时，指引线的前头可以直接指在轴线或中心线上，见右图c。

（2）对于位置公差还需要用基准符号及连线表明被测要素的基准要素，此时基准符号与基准要素连接的方法：当基准要素为素线及表面时，基准符号应靠近该要素的轮廓线或其引出线标注，并应明显地与尺寸线错开，见下图a。

当基准要素为轴线或中心平面时，基准符号应与该尺寸线对齐，见上图b。

当基准要素为各要素的公共轴线、公共中心平面时，基准符号可以直接靠近公共轴线或中心线标注，见上图c。

（3）当基准符号不便直接与框格相连时，则采用基准代号(点击此处查看画法)标注，其标注方法与采用基准符号时基本相同，只是此时公差框格应为三格或多格，以填写基准代号的字母，见下图。

（4）当位置公差的两要素，被测要素和基准要素允许互换时，即为任选基准时，就不再画基准符号，两边都用箭头表示，见下图。

（5）当同一个被测要素有多项形位公差要求，其标注方法又是一致时，可以将这些框格画在一起，共用一根指引线箭头，见下图。

（6）若多个被测要素有相同的形位公差（单项或多项）要求时，可以在从框格引出的指引线上绘制多个箭头并分别与各被测要素相连，见下图。

（7）如需给出被测要素任一长度（或范围）的公差值时，其标注方法见图a。

如不仅给出被测要素汪一长度（或范围）的公差值，还需给出被测要素全长（或整个要素）内的公差值，其标注方法见下图b。

公差标注符号是指在零件加工过程中，对尺寸、几何形状等误差的允许范围所做的标注。

公差标注符号包括形状公差、轮廓度公差、方向公差、位置度公差和跳动度公差等。

具体符号及含义如下：
-形状公差：有4个符号，即直线度、平面度、圆度和圆柱度。

因为形状公差只是管控自己的形状误差，所以形状公差图纸标注不需要带基准。

-轮廓度公差：有2个符号，即线轮廓度和面轮廓度。

轮廓度公差图纸标注可以带基准，也可以不带基准（管控形状、相对位置、尺寸大小等）。

-方向公差：有3个符号，即倾斜度、平行度和垂直度。

方向公差图纸标注必须有基准。

-位置度公差：图纸标注可以带基准，也可以不带基准（管控相对位置）。

-跳动度公差：有2个符号，即圆跳动和全跳动。

跳动度公差图纸标注必须带基准。

形 位 公 差 代 号 (GB/T 1182-1996)注：形位公差符号的线型宽度为b /2～b （b 为粗实线宽），但跳动符号的箭头外的线是细实线。

形位公差加工后的零件不仅有尺寸误差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状误差，而相互位置的差异就是位置误差，统称为形位误差。

xingwei gongcha 形位公差tolerance of form and position包括形状公差和位置公差。

任何零件都是由点、线、面构成的，这些点、线、面称为要素。

机械加工后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。

这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。

20世纪50年代前后，工业化国家就有形位公差标准。

国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。

中国于1980年颁布形状和位置公差标准，其中包括检测规定。

形状公差和位置公差简称为形位公差(1）形状公差：构成零件的几何特征的点，线，面要素之间的实际形状相对与理想形状的允许变动量。

给出形状公差要求的要素称为被测要素。

(2）位置公差：零件上的点，线，面要素的实际位置相对与理想位置的允变动量。

用来确定被测要素位置的要素称为基准要素。

形位公差的研究对象是零件的几何要素,它是构成零件几何特征的点,线,面的统称.其分类及含义如下:(1) 理想要素和实际要素具有几何学意义的要素称为理想要素.零件上实际存在的要素称为实际要素,通常都以测得要素代替实际要素.(2) 被测要素和基准要素在零件设计图样上给出了形状或(和)位置公差的要素称为被测要素.用来确定被测要素的方向或(和)位置的要素,称为基准要素.(3) 单一要素和关联要素给出了形状公差的要素称为单一要素.给出了位置公差的要素称为关联要素.(4) 轮廓要素和中心要素由一个或几个表面形成的要素,称为轮廓要素.对称轮廓要素的中心点,中心线,中心面或回转表面的轴线,称为中心要素形状公差有直线度,平面度,圆度和圆柱度.其含义和标注如下:1) 直线度2) 平面度平面度公差带只有一种,即由两个平行平面组成的区域,该区域的宽度即为要求的公差值.3) 圆度在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心.4) 圆柱度形位公差的标注应注意以下问题:(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样.(2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"Φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"Φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"Φ".(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(＞)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○M.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等.形位公差是为了满足产品功能要求而对工件要素在形状和位置方面所提出的几何精度要求。

形位公差的代号及标注（1）形位公差的代号国家标准（GBll82—80）规定，在技术图样中，形位公差应采用代号标注，当无法采用代号时，允许在技术说明中用文字说明。

形位公差代号包括：形位公差有关项目的符号、形位公差框格和指引线、形位公差数值及其它有关符号、基准符号。

l）形位公差各项目符号，形位公差的各项目及其符号，如表 1 所示。

（2）形位公差的标注方法及规定l）当被测要素或基准要素为线或表面时，指引线的箭头应垂直指向被测要素的轮廓线或其引出线，并明显地与尺寸线错开，如图1a所示；基准符号应靠近基准要素的轮廓线或其引出线标注，其连线也应明显地与尺寸线错开，如图1b所示。

2）当被测要素或基准要素为轴线，球心，中心平面时，指引线的，指引线的箭头或基准代号的连线应与该要素的尺寸线对齐。

若指引线箭头或任选基准的连线箭头与尺寸箭头重叠，则可以省略尺寸线的箭头。

见图２3）当被测要素或基准要素为单一要素的轴线或各要素的公共轴线、中心平面时；指引线的箭头可直接指向该轴线或中心线，如图3a,b所示；基准符号可直接靠近公共轴线或公共中心线标注，如图3b所示。

4）当同一被测要素有多项形位公差要求时，可采用框格并列注法，如图4a所示；反之若几个被测要素有相同的形位公差要求时，可以在框格指引线上绘制多个箭头，分别指向各被测要素，如图4b所示。

ａ）同一部位多项要求ｂ）同一要求多个部位图4一处多项，一项多处的标注5）图样上所注形位公差，除特别说明外．被测要素均为箭头所指的整个轮廓要素或中心要素．6）如果被测范围仅为箭头所指的被测要素的一部分，应用细实线画出该范围，并注出表示该范围大小的尺寸，如图5所示。

7）如果需要给出任一长度（或范围）的公差值时，其标注方法如图6所示，其中图6A。

表示被测要素在任一段100mm的长度范围内其直线度的公差值为0。

02mm，图６b表示被测要素上任一 500mm X 500mm的范围内，其表面平面度的公差值为0。

形位公差的标注（1）代号中的指引线前头与被测要素的连接方法当被测要素为线或表面时，指引线的箭头应指在该要素的轮廓线或其延长线上，并应明显地与尺寸线错开，见下图a。

当被测要素为轴线或中心平面时，指引线的箭头应与该要素的尺寸线对齐，见右图b；当被测要素为各要素的公共轴线、公共中心平面时，指引线的前头可以直接指在轴线或中心线上，见右图c。

（2）基准要素连接的方法：当基准要素为素线及表面时，基准符号应靠近该要素的轮廓线或其引出线标注，并应明显地与尺寸线错开，见下图a。

当基准要素为轴线或中心平面时，基准符号应与该尺寸线对齐，见下图b。

当基准要素为各要素的公共轴线、公共中心平面时，基准符号可以直接靠近公共轴线或中心线标注，见下图c。

（3）当基准符号不便直接与框格相连时，则采用基准代号标注，其标注方法与采用基准符号时基本相同，只是此时公差框格应为三格或多格，以填写基准代号的字母，见下图。

（4）当位置公差的两要素，被测要素和基准要素允许互换时，即为任选基准时，就不再画基准符号，两边都用箭头表示，见下图。

（5）当同一个被测要素有多项形位公差要求，其标注方法又是一致时，可以将这些框格画在一起，共用一根指引线箭头，见下图。

（6）若多个被测要素有相同的形位公差（单项或多项）要求时，可以在从框格引出的指引线上绘制多个箭头并分别与各被测要素相连，见下图。

（7）如需给出被测要素任一长度（或范围）的公差值时，其标注方法见图a。

如不仅给出被测要素汪一长度（或范围）的公差值，还需给出被测要素全长（或整个要素）内的公差值，其标注方法见下图b。

８附加说明的标注当形位公差有附加要求时，应在框格内的公差数值后加注有关符号，如表2所示。

9指引线垂直要求。

与测量方法一致。

如圆锥标“圆度”要竖直，标“跳动”度要垂直，标“直线”度要垂直。

机械制图常用形位公差符号表示方法一、形位公差零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。

零件表面的实际形状对其理想形状所允许的变动量，称为形状误差。

零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。

形状和位置公差简称形位公差。

二、形位公差符号标注符号直线度（－）——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。
