三电平SVPWM算法研究及仿真三电平SVPWM（Space Vector Pulse Width Modulation）是一种常见的电力电子转换技术，用于控制三相逆变器或变频器输出的电压波形。
本文将着重研究三电平SVPWM算法，并进行仿真评估。
首先，我们来介绍三电平SVPWM算法的原理。
它基于矢量控制（Vector Control）理论，通过在三相逆变器的输出电压空间矢量图上选择合适的电压矢量，以实现所需的输出电压。
1.获取输入信号：通过采样电网电压和电网电流，获取输入信号的相位和幅值。
2.电网电压矢量合成：将电网电压坐标变换到α-β坐标系，然后将三相电压矢量转换为α-β坐标系下的矢量。
3. 电机电流转换：通过坐标变换将α-β坐标系下的矢量转换为dq 坐标系下的矢量，其中d轴是电机电流的直流分量，q轴是电机电流的交流分量。
4. 电机电流控制：通过PI控制器对dq坐标系下的电机电流进行控制，以实现所需的电机电流。
5.电网电压生成：通过逆变器控制器生成电网输出电压的矢量。
6.SVM模块选择：根据电网电压矢量在α-β坐标系下的位置，选择合适的SVM模块进行控制。
7.输出PWM波形：根据选择的SVM模块，将PWM波形通过逆变器输出到电网上。
接下来，我们将进行三电平SVPWM的仿真评估。
仿真环境可以使用Matlab/Simulink或者PSCAD等软件。
首先，我们需要建立三电平逆变器的模型，包括电网电压、逆变器、电机等组成部分。
然后，编写三电平SVPWM算法的仿真程序。
在仿真程序中，通过输入电网电压和电机负载等参数，我们可以模拟电网电压和电机电流的变化情况。
然后，根据三电平SVPWM算法，计算逆变器输出的PWM波形，并将其作为输入给逆变器，从而实现对电网电压和电机电流的控制。
最后，通过仿真结果分析三电平SVPWM算法的性能，包括输出波形的失真程度、功率因数、谐波含量等。
并与传统的两电平SVPWM算法进行对比，评估其性能优势。

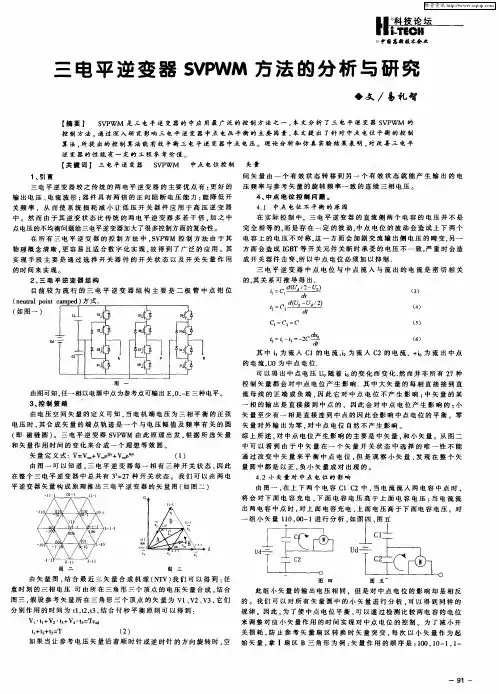

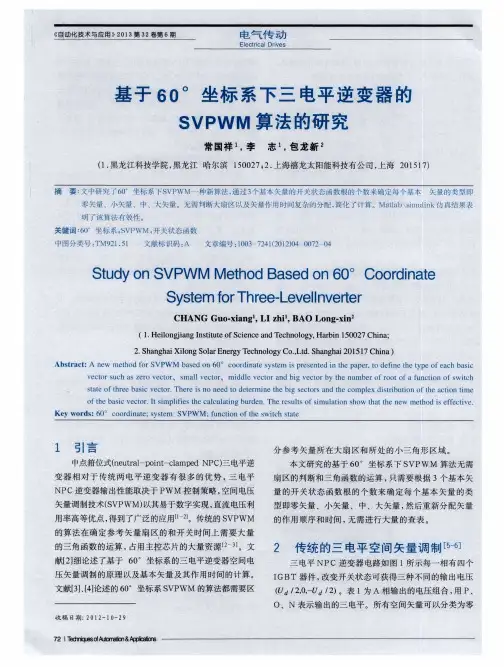

三电平逆变器简化SVPWM策略及其误差电流分析杨林;曾江;杨清波【摘要】对于三电平逆变器,传统的空间矢量脉宽调制(space vector pulse width modulation,SVPWM)方法需要进行大量的三角函数计算及参考矢量扇区判定,增加了控制器的运算时间,若考虑中点电位平衡的问题,算法复杂度将进一步增加,另外,目前缺乏简单有效的对不同SVPWM策略下逆变器输出波形质量的评价方法.为此,在60°坐标系SVPWM策略基础上,提出一种采用二分法的简化调制策略,该策略通过二分法快速搜索参考矢量所在位置,通过动态调整冗余小矢量作用时间,控制流经逆变器中线电流,从而实现中点电位平衡控制;最后基于矢量法对SVPWM策略下三电平逆变器输出误差电流进行了分析.仿真结果表明,该SVPWM策略避免了三角函数计算,较60°坐标系SVPWM策略运算时间也有所降低,并可实现精细化中点电位平衡控制.%With regard to the three-level inverter,the traditional space vector pulse width modulation (SPVPWM) method needs a great deal of trigonometric function calculation and reference vector sector determination,which may increase computation time overhead of the controller.If considering balance of the neutral point potential,complexity of the algorithm is increased further.In addition,there are short of simple and effective evaluation methods for output waveform quality of the inverter under different SVPWM strategies.Therefore,on the basis of60 °coordinate system SVPWM strategy,the paper presents a kind of simplified modulation strategy adopting dichotomy method which can rapidly search for locations of reference vectors by using the dichotomy method and control current flowing through the center line of the inverterby dynamically adjusting action time of redundant small vectors so as to realize balance control for the neutral point potential.Finally,it analyzes output error current of the three-level inverter under SVPWM strategy based on the vector method.Simulation results indicate this SVPWM strategy has avoided trigonometric function calculation and decreased its computation time overhead compar ed with 60 °coordinate system SVPWM strategy.It shows this strategy can realize refined control for balance of the neutral point potential.【期刊名称】《广东电力》【年(卷),期】2017(030)012【总页数】7页(P48-54)【关键词】二分法;SVPWM策略;误差电流;中点电位平衡;60°坐标系;三电平逆变器【作者】杨林;曾江;杨清波【作者单位】华南理工大学电力学院,广东广州510640;华南理工大学电力学院,广东广州510640;华南理工大学电力学院,广东广州510640【正文语种】中文【中图分类】TM464近年来，在高压大容量场合，相比二电平逆变器而言，三电平逆变器由于输出波形谐波含量少、电压变化率du/dt小、开关频率低、损耗小、效率高等特点，受到人们的广泛关注[1-2]。
NPC三电平逆变器VSVPWM的研究NPC三电平逆变器（Neutral-Point- Clamped Three-LevelInverter）和SVPWM（Space Vector Pulse Width Modulation）是现代电力转换系统中两种常见的拓扑和控制方法。
它们在不同应用场景中具有各自的优势和适用性。
NPC三电平逆变器是一种多电平逆变器，由具有多个电源和单个中性点连接的功率开关组成。
它的控制方式可以实现高质量的电压波形和较低的谐波畸变。
其中，中性点电压的控制是该拓扑独特的特点之一、它可以通过三电平逆变器输出不同电平的电压，以产生尽可能接近理想波形的输出电压。
在低功率应用中，NPC三电平逆变器具有高效率和较低的失真。
而SVPWM是一种基于空间矢量模型的脉宽调制方法。
它通过对逆变器开关的开合进行控制，实现输出电压波形的调制。
它可以产生接近理想正弦波形的输出电压，并且可以减少谐波畸变。
相较于传统的脉宽调制方法，SVPWM的控制精度更高，使得电力转换效率更高，并且可以减少尺寸和重量。
在比较NPC三电平逆变器和SVPWM时，可以考虑以下几个方面：1.转换效率：SVPWM方法控制的逆变器可以实现更高的转换效率，因为其输出电压波形接近理想正弦波，减少了谐波畸变和功率损耗。
相较之下，NPC三电平逆变器在高功率应用中的效率可能会较低，因为其电路结构复杂，电压开关频率较高。
2.复杂性和成本：SVPWM相对于NPC三电平逆变器的控制策略较简单，且在设计和实现上较为常见。
然而，NPC三电平逆变器较复杂，需要多个功率开关和电源，并且需要特殊的控制策略。
在一些低成本和低功率应用中，SVPWM可能是更经济和实用的选择。
3.谐波畸变：由于SVPWM可以接近理想正弦波输出，所以其谐波畸变较低。
而NPC三电平逆变器也可以通过输出不同电平的电压来减少谐波畸变，并且在低功率应用中通常具有较低的失真。
因此，在高要求的工业应用中，两者都可能是合适的选择。
