【CN209826435U】一种厨房用碗碟用铁质置物架【专利】

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920304364.7

(22)申请日 2019.03.11

(73)专利权人 龚树森地址 322000 浙江省金华市义乌市稠江街道杨一村15组

(72)发明人 龚树森　

(74)专利代理机构 北京华仲龙腾专利代理事务所(普通合伙) 11548代理人 丁艳侠

(51)Int.Cl.A47G 29/08(2006.01)

(54)实用新型名称一种饰品挂架(57)摘要本实用新型涉及饰品装饰挂架领域，更具体的说是一种饰品挂架，包括底座、支撑杆、置物盘和定位扣，所述的底座上设有通孔；所述的支撑杆上设有圆销和固定孔；所述的定位扣上设有凸起部和固定柱；所述的支撑杆位于底座的上端，且圆销插入通孔内，所述的定位扣卡在支撑杆的棱边上；所述的置物盘套在支撑杆上，且置物盘位于定位扣的上端。可以提供一种能够调节高度

且能分层摆放饰品的挂架。

权利要求书1页 说明书2页 附图5页CN 209712478 U2019.12.03

CN 209712478

U1.一种饰品挂架，包括底座（1）、支撑杆（2）、置物盘（3）和定位扣（4），其特征在于：所述

的底座（1）上设有通孔（1-1）；所述的支撑杆（2）上设有圆销（2-1）和固定孔（2-2）；所述的定

位扣（4）上设有凸起部（4-1）和固定柱（4-2）；所述的支撑杆（2）位于底座（1）的上端，且圆销

（2-1）插入通孔（1-1）内，所述的定位扣（4）卡在支撑杆（2）的棱边上；所述的置物盘（3）套在

支撑杆（2）上，且置物盘（3）位于定位扣（4）的上端。

2.根据权利要求1所述的一种饰品挂架，其特征在于：所述的支撑杆（2）上设有多个可

以固定定位扣（4）的棱边。

3.根据权利要求1所述的一种饰品挂架，其特征在于：所述的置物盘（3）的形状为圆盘

型或者正多边形。

4.根据权利要求1所述的一种饰品挂架，其特征在于：所述的定位扣（4）的形状为弧形，

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920278837.0

(22)申请日 2019.03.06

(73)专利权人 上海中领实验室装备集团有限公司地址 201600 上海市松江区洞泾工业二区

(72)发明人 王谊　

(51)Int.Cl.B01L 3/00(2006.01)

(54)实用新型名称一种生物实验用切片存储装置(57)摘要本实用新型公开了一种生物实验用切片存储装置，包括内设空腔呈长方体结构的底座，所述底座的底部内壁通过螺栓固定有蒸汽加湿器，所述底座的上表面通过螺栓固定有箱体，且箱体相对的两侧内壁靠近中部均嵌装有圆锥辊子轴承，两个所述圆锥辊子轴承之间转动连接同一根传动杆，所述传动杆的圆周外壁靠近两端均焊接有四个轴承板，且相对的两个轴承板的端部之间均转动连接有存储盒，所述存储盒的底部固定有等距离分布的隔板，且隔板的两侧均固定有硅胶凸块，所述存储盒的顶端内壁开有两个滑槽。本实用新型可以分批次将不同型号的切片依次放入存储盒中，需要对某一批次的切片进行分析的

时候不会影响到其他样本切片。

权利要求书1页 说明书3页 附图2页CN 209829011 U2019.12.24

CN 209829011

U1.一种生物实验用切片存储装置，包括内设空腔呈长方体结构的底座（1），其特征在

于，所述底座（1）的底部内壁通过螺栓固定有蒸汽加湿器（18），所述底座（1）的上表面通过

螺栓固定有箱体（9），且箱体（9）相对的两侧内壁靠近中部均嵌装有圆锥辊子轴承（11），两

个所述圆锥辊子轴承（11）之间转动连接同一根传动杆（14），所述传动杆（14）的圆周外壁靠

近两端均焊接有四个轴承板（10），且相对的两个轴承板（10）的端部之间均转动连接有存储

盒（13），所述存储盒（13）的底部固定有等距离分布的隔板（5），且隔板（5）的两侧均固定有

硅胶凸块（6），所述存储盒（13）的顶端内壁开有两个滑槽（19），且两个滑槽（19）内均滑动连

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920420368.1

(22)申请日 2019.03.29

(73)专利权人 四川省亿尚农业旅游开发有限公司地址 621600 四川省绵阳市盐亭县八角镇青松村 专利权人 成都农业科技职业学院

(72)发明人 罗云烽　雷亚楠　陈君梅　阳淑　蒙敏　赵菊瑛　

(74)专利代理机构 成都帝鹏知识产权代理事务所(普通合伙) 51265代理人 李华

(51)Int.Cl.A23F 3/34(2006.01)

(54)实用新型名称一种食用菊花烘焙简易架(57)摘要本实用新型公开了一种食用菊花烘焙简易架，包括架体和多个放置在架体上的筛网；所述架体包括底部支撑架、两排竖直支撑架和多层放置架，两排竖直支撑架均竖直固定在底部支撑架上，多层放置架由上而下均匀固定在两个竖直支撑架上，所述放置架一端铰接在两个竖直支撑架一侧，另一端活动固定在两个竖直支撑架另一侧；所述竖直支撑架的两侧均设有限位板，所述限位板的底部和顶部均与竖直支撑架侧壁铰接；所述筛网上均匀布置多个放置槽。本实用新型所提出的简易架结构简单，为工作人员的操作带来了便利，提高工作效率，不仅方便发拿取用于放置菊花的筛网，也方便菊花分开放置，避免不同

菊花之间的相互遮挡与挤压。

权利要求书1页 说明书3页 附图4页CN 209914954 U2020.01.10

CN 209914954

U1.一种食用菊花烘焙简易架，其特征在于：包括架体和多个放置在架体上用于放置菊

花的筛网(8)；所述架体包括底部支撑架(1)、两排竖直支撑架(2)和多层用于放置筛网(8)

的放置架(3)，两排竖直支撑架(2)均竖直固定在底部支撑架(1)上，多层放置架(3)由上而

下均匀固定在两个竖直支撑架(2)上，所述放置架(3)一端铰接在两个竖直支撑架(2)一侧，

另一端活动固定在两个竖直支撑架(2)另一侧，所述放置架(3)均包括用于支撑筛网(8)且

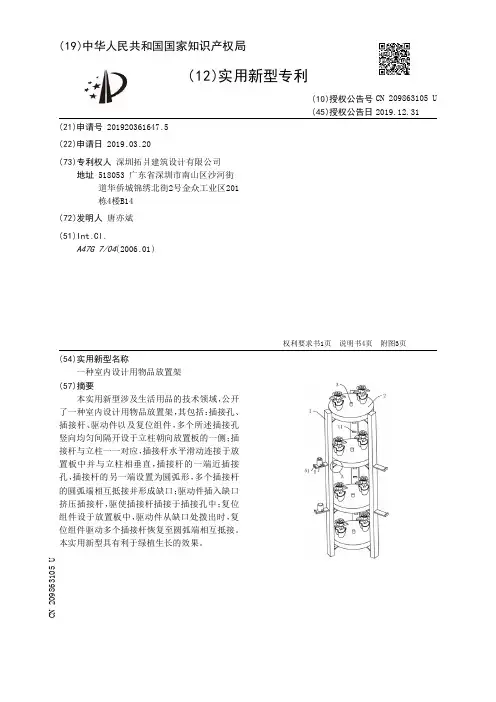

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920361647.5(22)申请日 2019.03.20(73)专利权人 深圳拓爿建筑设计有限公司地址 518053 广东省深圳市南山区沙河街道华侨城锦绣北街2号金众工业区201栋4楼B14(72)发明人 唐亦斌　(51)Int.Cl.A47G 7/04(2006.01)

(54)实用新型名称一种室内设计用物品放置架(57)摘要本实用新型涉及生活用品的技术领域，公开了一种室内设计用物品放置架，其包括：插接孔、插接杆、驱动件以及复位组件，多个所述插接孔竖向均匀间隔开设于立柱朝向放置板的一侧；插接杆与立柱一一对应，插接杆水平滑动连接于放置板中并与立柱相垂直，插接杆的一端近插接孔，插接杆的另一端设置为圆弧形，多个插接杆的圆弧端相互抵接并形成缺口；驱动件插入缺口挤压插接杆，驱使插接杆插接于插接孔中；复位组件设于放置板中，驱动件从缺口处拨出时，复位组件驱动多个插接杆恢复至圆弧端相互抵接。

本实用新型具有利于绿植生长的效果。

权利要求书1页 说明书4页 附图3页CN 209863105 U2019.12.31

CN 209863105

U1.一种室内设计用物品放置架，包括至少三根立柱(1)以及至少两块平行间隔设置的放置板(2)，其特征在于，包括：插接孔(11)、插接杆(21)、驱动件(3)以及复位组件(4)，多个所述插接孔(11)竖向均匀间隔开设于立柱(1)朝向放置板(2)的一侧；插接杆(21)与立柱(1)一一对应，插接杆(21)水平滑动连接于放置板(2)中并与立柱(1)相垂直，插接杆(21)的一端近插接孔(11)，插接杆(21)的另一端设置为圆弧形，多个插接杆(21)的圆弧端相互抵接并形成缺口；驱动件(3)插入缺口挤压插接杆(21)，驱使插接杆(21)插接于插接孔(11)中；复位组件(4)设于放置板(2)中，驱动件(3)从缺口处拨出时，复位组件(4)驱动多个插接杆(21)恢复至圆弧端相互抵接。2.根据权利要求1所述的一种室内设计用物品放置架，其特征在于，插接杆(21)的圆弧端设置为内凹形圆弧缺口(211)，驱动件(3)设置为圆柱杆，驱动件(3)的直径为内凹形圆弧缺口(211)直径的3至5倍。3.根据权利要求2所述的一种室内设计用物品放置架，其特征在于，圆柱杆的一端设置有圆锥(212)，圆锥(212)底面一侧与圆柱杆相连，且圆锥(212)底面的直径相等于驱动件(3)的直径。4.根据权利要求1所述的一种室内设计用物品放置架，其特征在于，所述复位组件(4)包括：滑块(41)、滑槽(42)以及弹性件(43)；滑块(41)设于插接杆(21)一侧，滑块(41)滑动装配于放置板(2)中，且滑块(41)的滑动方向与插接杆(21)的滑动方向一致，放置板(2)上开设有供滑块(41)滑动的滑槽(42)，弹性件(43)一端固设于滑块(41)朝向立柱(1)的一侧，弹性件(43)的另一端固设于滑槽(42)内壁近立柱(1)一侧。5.根据权利要求1所述的一种室内设计用物品放置架，其特征在于，所述一种室内设计用物品放置架还包括承载板(5)；承载板(5)水平滑动装配于立柱(1)上，并位于插接孔(11)的正下方；承载板(5)上表面的两侧相对设置有限位台(51)；向一立柱(1)朝向另一立柱(1)的方向推动承载板(5)，放置板(2)放于承载板(5)上时，插接杆(21)对准插接孔(11)。6.根据权利要求5所述的一种室内设计用物品放置架，其特征在于，承载板(5)下方设置有支撑板(6)，支撑板(6)铰接于立柱(1)上；放置板(2)使用时，转动支撑板(6)驱使支撑板(6)远离立柱(1)的一端抵接于放置板(2)下表面处，并将支撑板(6)通过固定件进行固定。7.根据权利要求6所述的一种室内设计用物品放置架，其特征在于，固定件设置为螺栓(7)，螺栓(7)穿过支撑板(6)螺纹连接于立柱(1)上。8.根据权利要求7所述的一种室内设计用物品放置架，其特征在于，螺栓(7)使用时倾
