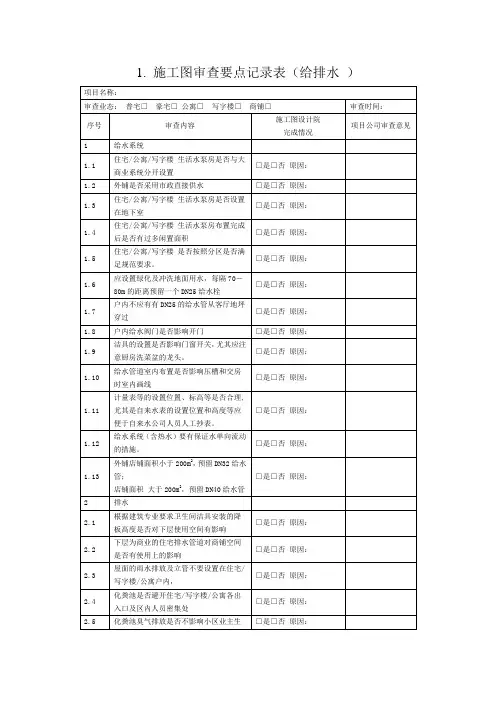

附件十一：
小市政管线综合施工图审查要点记录表
项目名称：
审查业态： 普宅□ 豪宅□ 公寓□ 写字楼□ 商铺□ 售楼处□ 审查时间：
序号 审查内容 施工图设计院完成情况 对应图纸编号 项目公司审查意见 备注
1、室外管线
1.1 管井位置是否美观、合理,管道、管井等应尽量布置在私家花园（如有）以外的道路或其它公共区域 □是□否 原因：
1.2 在满足功能及规范要求的情况下，应避免将检查井或管井等布置在单元门、小区出入口、车库出入口、公建出入口等明显的位置，以减少对视觉的影响 □是□否 原因： 消防水泵结合器、通风竖井、燃气、强电等管线、 人防出入口及消防疏散口
1.3 管线综合图中的管线要全面完整，应包括给水排水、暖通、强电（含室外照明等）、弱电、燃气、景观等各专业的管线、管井、电箱（柜）等。管线密集的地段应适当增加断面图或剖面图等 □是□否 原因：
1.4 图中各专业的管井或检查井及构筑物等应按比例表示其最大外轮廓尺寸，以免现场施工时碰撞等。 □是□否 原因：
1.5 各专业的管井或检查井的井盖宜选用满足相关主管部门要求且与室外环境相配合或协调的材料的井盖如树脂复合井盖等。 □是□否 原因：
1.6 管线综合（含管线、管井、雨水口位置）等应注意与园林、景观专业配合，保证管线尤其是燃气管线与树木、水池等的距离符合规范要求。 □是□否 原因：
1.7 各专业包括给水排水、暖通、强电（含室外照明等）、弱电、燃气等各专业的管道、设备等应有各自的平面布置图和必要的断面图、剖面图、节点详图等。 □是□否 原因：
1.8 管线综合应与景观图纸合图。 □是□否 原因：
1.9 管线综合图中表达出景观电气、给排水接口位置 □是□否 原因：
1.10 电缆沟与建筑物基础平行时不小于0.5M；与电杆平行时不小于0.6M；电缆沟与热力管沟平行时，不小于2.0M；交叉时不小于0.5M；电缆沟与可燃气体之间平行时不小于1.0M；交叉不小于0.5M；电缆沟与排水明沟平行时不小于1.0M，交叉时不小于0.5 □是□否 原因： 1.11 弱电管线与建筑物平行时不小于2.0M；与热力管平行时不小于1.0M，交叉时不小于0.25M；与燃气管平行时不小于1.0M，交叉时不小于0.3M；与10kv及以下电力电缆，平时不小于0.5M，交叉时不小于0.5M □是□否 原因：
1.12 燃气管线与建筑物基础间距（低压不小于0.7M、中压B≤0.2时不小于1M、中压A≤0.4时不小于1.5M）；与给水管线间距不小于0.5M；与电力、通信电缆（在导管中）不小于1M；与热力管（直埋）不小于1M；与树中心不小于0.75M □是□否 原因：
2、井盖
2.1 井盖的选择是否满足：
（1） 车行道及停车场下的井盖为重型（汽车总重55t，后轮轮压7t）；
（2） 其他（绿地、人行道、小区内部甬道）为轻型（汽车总重10t，后轮轮压3.5t） □是□否 原因：
2.2 非景观区域井盖（普通井盖）高度要求：
(1)道路及人行路上的井盖顶与路面平；
(2)绿地内给排水、暖通井盖高出地面50mm，强弱电井井盖高出地面100mm。 □是□否 原因：
2.3 景观区域井盖高度要求：
(1) 人行道上在铺装地面的井盖比铺装完成地面低60mm；
(2) 车行道上在铺装地面的井盖比铺装完成地面低100mm；
(3) 绿地内井盖采用种草型井盖，其顶部与设计地面平齐。 □是□否 原因：
2.4 燃气、热力、自来水能否采用装饰井盖，应满足当地市政要求。 □是□否 原因：
3、商铺隔油
3.1 每6－8个铺卫生间生活污水是否集中排至室外，出户管为DN150 □是□否 原因：
3.2 每6－8个商铺含油废水是否单独集中排至室外，出户管为DN150 □是□否 原因：
3.3 含油废水若直排室外是否每6-8个商铺在室外集中设置一个2m3隔油池 □是□否 原因：
4、室外消火栓
4.1 室外消火栓的间距不应大于120m □是□否 原因：
4.2 寒冷及严寒地区采用地下式消火栓，其他区域结合景观设置为地上式 □是□否 原因：
4.3 室外消防管道应采用阀门分成若干独立段，每段内室外消火栓的数量不宜超过5个 □是□否 原因：
4.4 消火栓距路边不应大于2m，距建筑物外墙不宜小于5m □是□否 原因：
其他审查意见：
审查人员签字：
专业负责人： 专业设计负责人：
规划副总经理： 专业设计审核人：
