威力泰手动高精度贴片机ST30技术参数详细介绍

  • 格式：pdf
  • 大小：68.04 KB
  • 文档页数：1

威力泰手动高精度贴片机ST30

技术功能详细介绍

特点：手动高精度贴片机，精度

高的最大特点。

ST30

提供了一个能在 X

轴

向、Y

轴向、 PCB

定位贴片平

台，同时贴片 头能够任意角度旋

转，充分保证了对位的高度精确

（精度可达到 0.02mm

）。自带

真空发生器， 可以方便的拾取各

种IC

元器件。可以非常方便的将

精密的 IC

贴装装到 PCB

板上，

实现了高精度元器件的稳定贴装，

同时防止手动贴 片时，因手颤抖

带来的误差。

技术参数：

1.

手动高精度贴片机ST30

具有机械4

维自由度：配有X

、Y

轴紧密机械定位平台，可实

现X

、Y

轴方向的微调，上 下（Z

轴）可自由调整，同时θ

角可自由旋转。

2.

重量：约12 kg

3.

外形尺寸：280mm x 260mm

4.

定位精度可达：0.02mm

使用方法：

手动高精度贴片机ST30

配合防静电真空吸笔使用，通过脚踏开关控制真空气源，可

以方便的实现任何细小间距芯片。如QFP

、PLCC

、BGA

等的准确定位、快速贴装。同

时配备X-Y

轴精密机械定位平台，使微小间距芯片的贴装定位更准确，更容易。

合集下载

KT样本资料

KT样本资料

自动焊接设备

KT可调式焊接滚轮架

性能特点

 采用预留螺孔调节滚轮中心距，以适应工件直径的变化。

 钢胶组合滚轮，承载能力大，驱动力强。

 进口变频器无级调速，调整范围宽，精度高、驱动力矩大。

 手控盒操作，简单可靠，电气箱留有联动接口，可与我公司生产的操作机控制系统相连，实现联动操作。

 根据用户不同要求，滚轮架回转速度可定制，可承接大于100吨以上或特殊规格焊接滚轮架的设计制造，另有JT手动调节滚轮调节系列，JTD电动调节系列滚轮架，可方便快速调节滚轮架中心距。

主要技术参数

型号 承重量 线速度 功率 适用工件 滚轮直径 外形尺寸（主从）mm 自重 供电条件

T mm/min KW 直径mm 直径 宽度 长 宽 高 kg

KT-1 1

100-1000 2×0.18 150-1000 250 110 1420 520 450 0.5

三相380V 1200 450 450

KT-5 5 2×0.25 150-2000 350 118 2020 600 560 0.7 1800 450 560

KT-10 10 2×0.37 150-4000 350 118 2220 660 580 1.0 2000 500 580

KT-20 20 2×0.37 300-4000 350 118 2220 680 600 1.4 2000 500 600

KT-30 30 2×0.55 500-4500 350 178 2420 720 680 1.75 2200 550 680

KT-50 50 2×0.75 300-4500 425 198 2960 760 800 2.8 2660 650 800

KT-60 60 2×1.1 500-5200 425 198 3140 780 800 2.9 2800 650 800

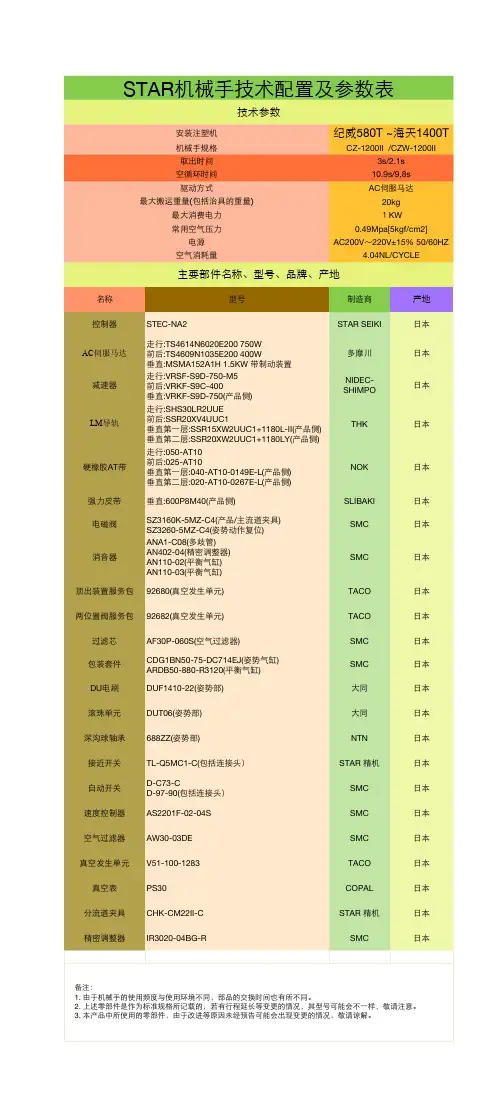

STAR机械手技术参数及部品表副本

STAR机械手技术参数及部品表副本

STAR机械手技术配置及参数表

技术参数

安装注塑机纪威580T ~海天1400T

机械手规格CZ-1200II /CZI /CZW-1200II

取出时间3s/2.13s/2.1s

空循环时间10.9s/9.9s/9,8s

驱动方式AC伺服马达

最大最大搬运重量(包括治具的重量)20kg

最大消费电力１KW

常用空气压力0.49Mpa[5kpa[5kgf/cm2]

电源AC200V〜～220V±15% 50/60HZ

空气消耗量4.04NL/CNL/CYCLE

主要部件名称、型号、品牌、产地、产地

名称型号制造商产地

控制器STEC-NA2STAR SEIKI日本

AC伺服马达走行:TS4614N6020E200 750W前后:TS4609N1035E200 400W垂直:MSMA152A1H 1.5KW 带制动装置多摩川日本

减速器走行:VRSF-S9D-750-M5前后:VRKF-S9C-400垂直:VRKF-S9D-750(产品侧)NIDEC-SHIMPO日本

LM导轨走行:SHS30LR2UUE前后:SSR20XV4UUC1垂直第⼀一层:SSR15XW2UUC1+1180L-II(产品侧)垂直第二层:SSR20XW2UUC1+1180LY(产品侧)THK日本

硬橡胶AT带走行:050-AT10前后:025-AT10垂直第⼀一层:040-AT10-0149E-L(产品侧)垂直第二层:020-AT10-0267E-L(产品侧)NOK日本

强力皮带垂直:600P8M40(产品侧)SLIBAKI日本

电磁阀SZ3160K-5MZ-C4(产品/主流道夹具)SZ3260-5MZ-C4(姿势动作复位)SMC日本

消音器ANA1-C08(多歧管)AN402-04(精密调整器)AN110-02(平衡气缸)AN110-03(平衡气缸)SMC日本

顶出装置服务包92680(真空发生单元)TACO日本

两位置阀服务包92682(真空发生单元)TACO日本

贴片电容,贴片电阻,贴片电感基础知识,品牌大全

贴片电容,贴片电阻,贴片电感基础知识,品牌大全

贴片电容，贴片电阻，贴片电感基础知识--品牌大全

1、 请列举您知道的电阻、电容、电感品牌（最好包括国内、国外品牌）。

电阻：

美国：AVX、VISHAY威世 日本：KOA兴亚、Kyocera京瓷、muRata村田、Panasonic松下、ROHM罗姆、susumu、TDK

台湾： LIZ丽智、PHYCOM飞元、RALEC旺诠、ROYALOHM厚生、SUPEROHM美隆、TA-I大毅、TMTEC泰铭、TOKEN德键、TYOHM幸亚、UniOhm厚声、VITROHM、VIKING光颉、WALSIN华新科、YAGEO国巨 新加坡：ASJ 中国：FH风华、捷比信

电容：

美国：AVX、KEMET基美、Skywell泽天、VISHAY威世 英国：NOVER诺华 德国：EPCOS、WIMA威马 丹麦：JENSEN战神 日本：ELNA伊娜、FUJITSU富士通、HITACHI日立、KOA兴亚、Kyocera京瓷、Matsushita松下、muRata村田、NEC、nichicon（蓝宝石）尼吉康、Nippon Chemi-Con（黑金刚、嘉美工）日本化工、Panasonic松下、Raycon威康、Rubycon（红宝石）、SANYO三洋、TAIYO YUDEN太诱、TDK、TK东信 韩国：SAMSUNG三星、SAMWHA三和、SAMYOUNG三莹 台湾：CAPSUN、CAPXON（丰宾）凯普松、Chocon、Choyo、ELITE金山、EVERCON、EYANG宇阳、GEMCON至美、GSC杰商、G-Luxon世昕、HEC禾伸堂、HERMEI合美电机、JACKCON融欣、JPCON正邦、LELON立隆、LTEC辉城、OST奥斯特、SACON士康、SUSCON 冠佐、TAICON台康、TEAPO智宝、WALSIN华新科、YAGEO国巨 香港：FUJICON富之光、SAMXON万裕 中国：AiSHi艾华科技、Chang常州华威电子、FCON深圳金富康、FH广东风华、HEC东阳光、JIANGHAI南通江海、JICON吉光电子、LM佛山利明、R.M佛山三水日明电子、Rukycon海丰三力、Sancon海门三鑫、SEACON深圳鑫龙茂电子、SHENGDA扬州升达、TAI-TECH台庆、TF南通同飞、TEAMYOUNG天扬、QIFA奇发电子

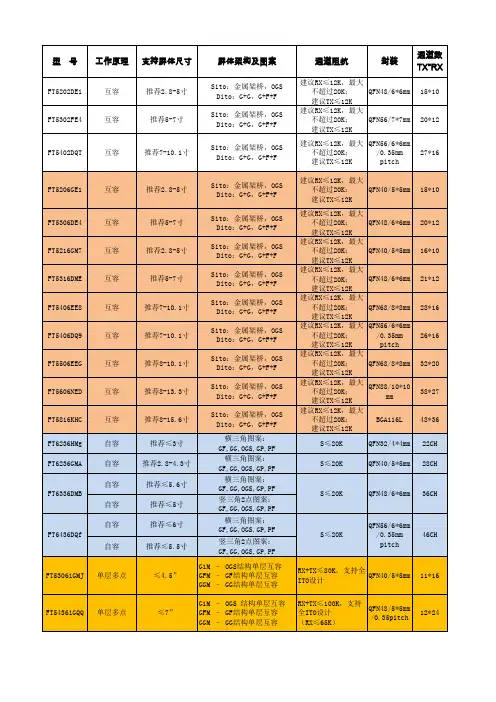

敦泰触摸IC参数对照表
