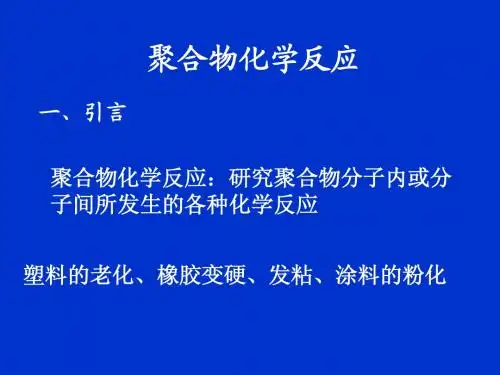

高分子的化学反应

根据聚合度和基团(侧基和端基)的变化， 聚合物的化学反应可分成以下几类：
(1)聚合度相似的化学反应
聚合度基本不变而仅限于侧基和端基的变化
(2)聚合度变大的化学反应
交联、接枝、嵌段、扩链
(3)聚合度变大的化学反应
降解、解聚
10
第二节 聚合物功能基反应
影响聚合物功能基反应能力的因素：
（1）物理因素 （2）化学因素
1
• • • • • •
高分子化学反应的特征及分类 聚合物功能基反应 聚合物的交联和接枝 聚合物的扩链反应 聚合物的降解反应 聚合物的老化和防老化
2
第一节 高分子化学反应的特征及分类
根据聚合度和基团(侧基和端基)的变化，聚 合物的化学反应可分成以下几类：
• (1)聚合度相似的化学反应：聚合度基本 不变而仅限于侧基和端基的变化； • (2)聚合度变大的化学反应：交联、接枝、 嵌段、扩链等； • (3)聚合度变大的化学反应：降解、解聚 等。
11
一、 物理因素
• 1. 结晶的影响
对于部分结晶的聚合物，晶区分子的取向 度高，分子间作用力大，低分子试剂不易扩散 进去，反应往往只限于无定形区。无定形物处 于玻璃态时，链段被冻结，不利于低分子扩散， 反应最好在Tg以上或使其适当溶胀后。
12
• 2. 溶解性的影响
聚合物的官能团反应若始终在粘度不 大的溶液中进行，则反应速率较高，可 消除形态方面的影响。但聚合物在进行 化学变化后，其物理性能常常也随之而 变：例如溶解性能的改变对其进一步的 化学反应必然带来很大的影响。
• 一、纤维素的化学改性
O
CH2OH HH O O OH H
•
H
H OH
OH OH H H HH O

1. 解聚
PMMA
2. 无规断裂 PE 3. 基团的脱除 PVC、聚丙稀腈
■
机械降解 固体物的粉碎、橡胶的塑炼、熔融聚合 物的挤出、注塑等，在机械力作用下，聚合 物分子会被拉伸而断裂，导致降解
■
氧化降解
在空气中氧化作用下，聚合物分子链上形成过氧基 团或含氧基团，从而引起分子链的断裂或交联，导致聚 合物力学性能损失和外观发生显著变化，如使聚合物变 硬、变色、变脆等。
吸湿性：维尼纶是合成纤维中吸湿性最大的品种， 回 潮率为4.5%～5%，接近于棉花（8.5％）。维尼纶纺织布 穿着舒适，适宜制内衣。 强度：维尼纶的强度稍高于棉花， 比羊毛高很多。 耐腐蚀性和耐光性：在一般有机酸、醇、酯及石油类 溶剂中不溶解，不易霉蛀，在日光下暴晒强度损失不大。 缺点：耐热水性不够好，弹性较差，染色性较差。 维尼纶的柔软及保暖性好，它的相对密度比棉花小， 因此与棉花相同重量的维尼纶能织出更多的衣料。它的热 传导率低，因而保暖性好。维尼纶的耐磨性和强度也比棉 花要好，因此维纶在很多方面可以与棉混纺以节省棉花。 维尼纶主要用于制作外衣、棉毛衫裤、运动衫等针 织物，还可用于帆布、渔网、外科手术缝线、自行车轮胎 帘子线、过滤材料等。
OOH CH2 CH CH2 C CH2 CH X X X
+ OH
O CH2 CH CH2 + C CH2 CH X X X
八、聚合物的老化和防老化
1.聚合物的老化：聚合物在加工、贮存及使用过 程中，物理化学性质及力学性能发生不可逆的变 坏现象 2.聚合物的防老化 （1）化学防老化 i) 结构上减少双键和叔碳原子，引入苯环或其它 环或引进梯形结构，提高热稳定性 ii) 减少引发剂残余量，避免微量的过渡金属存 在。缩聚物中残留单体应尽量少。

3）侧基反应长出支链 ）
通过侧基反应，产生活性点，引发单体聚合长 出支链，形成接枝共聚物。
在苯环上进行异丙基化，再进行异丙基的过氧化反 应，通过过氧基团分解生成自由基，引发其它单体接 枝聚合。
嫁接支链（ Onto） 嫁接支链（Graft Onto）
预先裁制主链和支链，主链中有活性侧基X， 支链有活性端基Y，两者反应，就可将支链嫁接 倒主链上。这类接枝并不一定是链式反应，也可 以是缩聚反应。
阴离子交换树脂
6）环化反应（CyclizationReaction） ）环化反应（ ）
有多种反应可在大分子链中引入环状结构，如 聚氯乙烯与锌粉共热、聚乙烯醇缩醛等的环化。 环的引入，使聚合物刚性增加，耐热性提高。有 些聚合物，如聚丙烯腈或粘胶纤维，经热解后， 还可能环化成梯形结构，甚至稠环结构，制备碳 纤维。
聚氯乙烯（ 聚氯乙烯（PVC）的氯化 ）
PVC的氯化可以水作介质在悬浮状态下50℃进 行，亚甲基氢被取代。
PVC是通用塑料，但其热变形温度低（约 80℃）。经氯化，使氯含量从原来的56.8%提高 到62~68%，耐热性可提高10~40℃，溶解性能、 耐候、耐腐蚀、阻燃等性能也相应改善，因此 CPVC可用于热水管、涂料、化工设备等方面。
高分子试剂（ Reagent） 高分子试剂（Polymer Reagent）
定义：键接有反应基团的高分子 高分子试剂优点： 不溶，稳定；对反应的选择性高；可就地再生 重复使用；生成物容易分离提纯。 方法：将功能基团接到高分子母体上，作为化学 试剂用。
高分子药物（ 高分子药物（Polymer Drug）： ）： 属高分子试
2）物理因素对基团活性的影响
聚集态的影响
低分子很难扩散入晶区，晶区不能反应

聚合物化学反应分类

分类方法： 聚合物的性能取决于其结构和 X 。聚 n 合物化学反应种类很多，根据 和基团（侧基和 Xn 端基）的变化分为：
X 基本不变而仅限于侧基和（或端基）变化的反 n

应—称作相似转变。

的反应—如交联、接枝、嵌段、扩链等。 Xn

—如解聚、降解、分解和老化等。 Xn 的反应
二、聚合物作为链转移剂

原理：将某些聚合物A溶于另一引发剂单体B中加 热，单体均聚的的同时，初级自由基或链自由基 向聚合物链转移，在主链上形成新的活性点，引 发单体B接枝聚合。

接枝效率取决于链转移常数：一般链转移常数很 小，结果产物可能是大量的A均聚物、B均聚物和 少量的AB接枝共聚物。
提高效率的方法：将链转移常数较高的基团(如SH,-NR2,-CH2R)引到原始聚合物中。


邻近基团效应

邻近基团的静电效应：

当涉及酸碱催化过程、有离子态反应物或离子生 成物参与反应时,反应进行到后期,未反应基团的进 一步反应会受到邻近带电荷基团的静电作用而改 变速率

例，聚丙烯酰胺的水解反应 已水解生成的羧基负 离子对邻近未水解酰胺基团上带部分正电荷的羰 基的吸引而容易靠近，有利于羰基上胺基的离去 而完成水解过程。反应式:

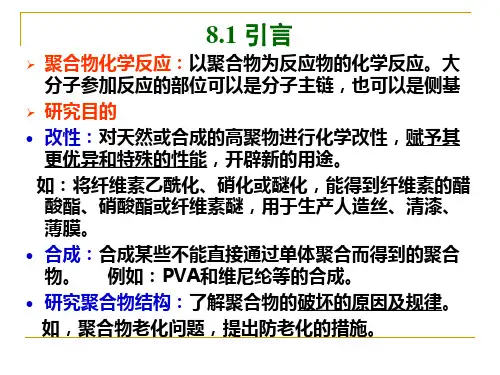

8.1 引言
聚合物化学反应：以聚合物为反应物的化学反应。大 分子参加反应的部位可以是分子主链，也可以是侧基 研究目的 改性：对天然或合成的高聚物进行化学改性，赋予其 更优异和特殊的性能，开辟新的用途。 如：将纤维素乙酰化、硝化或醚化，能得到纤维素的醋 酸酯、硝酸酯或纤维素醚，用于生产人造丝、清漆、 薄膜。 合成：合成某些不能直接通过单体聚合而得到的聚合 物。 例如：PVA和维尼纶等的合成。 研究聚合物结构：了解聚合物的破坏的原因及规律。 如，聚合物老化问题，提出防老化的措施。
