详细参数请查询我公司网站： 品牌：TH型号：ZP5A/400V•材料：硅引用常用整流二极管型号大全极管型号:4148安装方式:贴片功率特性:大功率二极管型号:SA5.0A/CA-SA170A/CA安装方式:直插二极管型号:IN4007/IN4001安装方式:直插功率特性:小功率频率特性:低频二极管型号:70HF80安装方式:螺丝型功率特性:大功率频率特性:高频二极管型号:MRA4003T3G安装方式:贴片二极管型号:1SS355安装方式:贴片功率特性:大功率二极管型号6A10安装方式:直插功率特性:大功率;型号:2DHG型安装方式:直插功率特性:大功率二极管型号B5G090L安装方式:直插功率特性:小功率频率特性:超高频型号最高反向峰值电压(v) 平均整流电流(a) 最大峰值浪涌电流(a 最大反向漏电流(Ua) 正向压降(V) 外型IN4001 50 1.0 30 5.0 1.0 DO--41IN4002 100 1.0 30 5.0 1.0 DO--41IN4003 300 110 30 5.0 1.0 DO--41IN4004 400 1.0 30 5.0 1.0 DO--41IN4005 600 1.0 30 5.0 1.0 DO--41IN4006 800 1.0 30 5.0 1.0 DO--41IN4007 1000 1.0 30 5.0 1.0 DO--41IN5391 50 1.5 50 5.0 1.5 DO--15IN5392 100 1.5 50 5.0 1.5 DO--15IN5393 200 1.5 50 5.0 1.5 DO--15IN5394 300 1.5 50 5.0 1.5 DO--15IN5395 400 1.5 50 5.0 1.5 DO--15IN5396 500 1.5 50 5.0 1.5 DO--15IN5397 600 1.5 50 5.0 1.5 DO--15IN5398 800 1.5 50 5.0 1.5 DO--15IN5399 1000 1.5 50 5.0 1.5 DO--15RL151 50 1.5 60 5.0 1.5 DO--15RL152 100 1.5 60 5.0 1.5 DO--15RL153 200 1.5 60 5.0 1.5 DO--15RL154 400 1.5 60 5.0 1.5 DO--15RL155 600 1.5 60 5.0 1.5 DO--15RL156 800 1.5 60 5.0 1.5 DO--15RL157 1000 1.5 60 5.0 1.5 DO--15普通整流二极管参数(二)型号最高反向峰值电压(v) 平均整流电流(a) 最大峰值浪涌电流(a 最大反向漏电流(Ua) 正向压降(V) 外型RL201 50 2 70 5 1 DO--15RL202 100 2 70 5 1 DO--15 RL203 200 2 70 5 1 DO--15 RL204 400 2 70 5 1 DO--15 RL205 600 2 70 5 1 DO--15 RL206 800 2 70 5 1 DO--15 RL207 1000 2 70 5 1 DO--15 2a01 50 2 70 5 1.1 DO--15 2a02 100 2 70 5 1.1 DO--15 2a03 200 2 70 5 1.1 DO--15 2a04 400 2 70 5 1.1 DO--15 2a05 600 2 70 5 1.1 DO--15 2a06 800 2 70 5 1.1 DO--15 2a07 1000 2 70 5 1.1 DO--15 RY251 200 3 150 5 3 DO--27 RY252 400 3 150 5 3 DO--27 RY253 600 3 150 5 3 DO--27 RY254 800 3 150 5 3 DO--27 RY255 1300 3 150 5 3 DO--27 普通整流二极管参数(三)IN5401 50 3 200 5 1 DO--27 IN5402 100 3 200 5 1 DO--27 IN5403 150 3 200 5 1 DO--27 IN5404 200 3 200 5 1 DO--27 IN5405 400 3 200 5 1 DO--27 IN5406 600 3 200 5 1 DO--27 IN5407 800 3 200 5 1 DO--27 IN5408 1000 3 200 5 1 DO--27 6a05 50 6 400 10 0.95 R--6 6a1 100 6 400 10 0.95 R--6 6a2 200 6 400 10 0.95 R--66a4 400 6 400 10 0.95 R--6 6a6 600 6 400 10 0.95 R--6 6a8 800 6 400 10 0.95 R--6 6a10 1000 6 400 10 0.95 R--6 P600a 50 6 400 10 0.95 R--6 P600B 100 6 400 10 0.95 R--6 P600D 200 6 400 10 0.95 R--6 P600G 400 6 400 10 0.95 R--6 P600J 600 6 400 10 0.95 R--6 P600K 800 6 400 10 0.95 R--6 P600M 1000 6 400 10 0.95 R--6ZP型普通整流管（平板型）适用范围：适用于机车电传，电解，充电，电机励磁，电机调速领域的变流装置。
串联二极管式晶闸管逆变电路晶闸管逆变电路是一种将直流电转换为交流电的电路，广泛应用于工业控制、电力变频、电动机调速等领域。
而串联二极管式晶闸管逆变电路是一种常见的晶闸管逆变电路拓扑结构，本文将对其原理和特点进行详细介绍。
一、串联二极管式晶闸管逆变电路的原理串联二极管式晶闸管逆变电路由晶闸管、二极管和负载组成。
晶闸管是一种具有控制性的电子开关器件，能够实现对电流的精确控制。
而二极管则起到了保护晶闸管的作用，防止其反向击穿。
负载则是电路的输出部分，可以是电动机、灯泡等。
在串联二极管式晶闸管逆变电路中，晶闸管和二极管以串联的方式连接，形成一个闭合的回路。
当外部施加正向电压时，晶闸管处于导通状态，电流可以通过晶闸管和负载，实现直流到交流的转换。
而当外部施加反向电压时，晶闸管会自动断开，二极管则开始导通，防止电流反向流入晶闸管，保护其不被击穿。
二、串联二极管式晶闸管逆变电路的特点1. 简单可靠：串联二极管式晶闸管逆变电路的结构简单，元件较少，故而可靠性较高。
2. 输出电压稳定：晶闸管作为开关器件，其控制性能良好，能够实现对输出电压的精确控制，保证输出电压的稳定性。
3. 适用范围广：串联二极管式晶闸管逆变电路能够适应不同功率和电压等级的负载，具有较大的适应性。
4. 转换效率高：晶闸管作为开关器件，其导通和截止状态切换速度快，转换效率高。
5. 可实现双向电流：串联二极管式晶闸管逆变电路的输出电流可以实现正反向流动，可适应不同工作条件的需求。
三、串联二极管式晶闸管逆变电路的应用串联二极管式晶闸管逆变电路广泛应用于工业控制领域。
其主要应用包括：电力变频调速系统、电动机调速系统、无级调速系统、电压调节系统等。
在这些应用中，晶闸管逆变电路能够将直流电源转换为交流电源，满足电机的不同转速要求，实现精确控制。
串联二极管式晶闸管逆变电路还可用于电力电子调光系统、电力电子补偿系统、电力电子制冷系统等领域。
在这些应用中，晶闸管逆变电路能够实现对电能的精确调节和控制，提高系统的效率和稳定性。

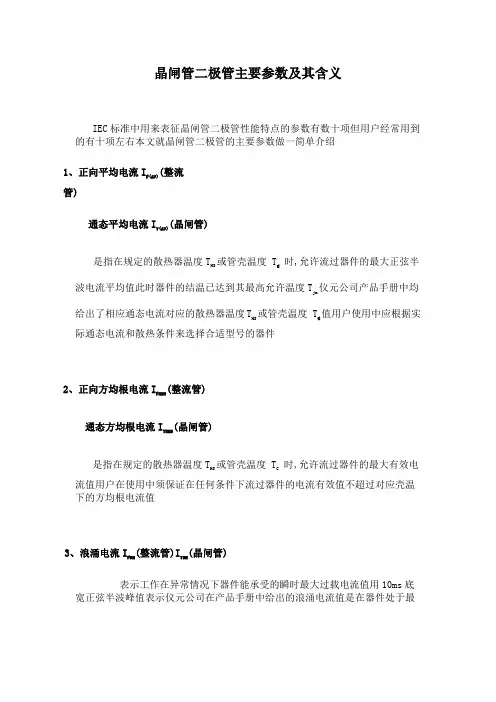

晶闸管二极管主要参数及其含义IEC标准中用来表征晶闸管二极管性能特点的参数有数十项但用户经常用到的有十项左右本文就晶闸管二极管的主要参数做一简单介绍1、正向平均电流IF(AV)(整流管)通态平均电流IT(AV)(晶闸管)是指在规定的散热器温度THS 或管壳温度 TC时,允许流过器件的最大正弦半波电流平均值此时器件的结温已达到其最高允许温度Tjm仪元公司产品手册中均给出了相应通态电流对应的散热器温度THS 或管壳温度 TC值用户使用中应根据实际通态电流和散热条件来选择合适型号的器件2、正向方均根电流IFRMS(整流管)通态方均根电流ITRMS(晶闸管)是指在规定的散热器温度THS 或管壳温度 TC时,允许流过器件的最大有效电流值用户在使用中须保证在任何条件下流过器件的电流有效值不超过对应壳温下的方均根电流值3、浪涌电流IFSM (整流管)ITSM(晶闸管)表示工作在异常情况下器件能承受的瞬时最大过载电流值用10ms底宽正弦半波峰值表示仪元公司在产品手册中给出的浪涌电流值是在器件处于最高允许结温下施加80% VRRM条件下的测试值器件在寿命期内能承受浪涌电流的次数是有限的用户在使用中应尽量避免出现过载现象4、断态不重复峰值电压VDSM反向不重复峰值电压VRSM指晶闸管或整流二极管处于阻断状态时能承受的最大转折电压一般用单脉冲测试防止器件损坏用户在测试或使用中应禁止给器件施加该电压值以免损坏器件5、断态重复峰值电压VDRM反向重复峰值电压VRRM是指器件处于阻断状态时断态和反向所能承受的最大重复峰值电压一般取器件不重复电压的90%标注高压器件取不重复电压减100V标注用户在使用中须保证在任何情况下均不应让器件承受的实际电压超过其断态和反向重复峰值电压6、断态重复峰值漏电流IDRM反向重复峰值漏电流IRRM为晶闸管在阻断状态下承受断态重复峰值电压VDRM 和反向重复峰值电压VRRM时流过元件的正反向峰值漏电流该参数在器件允许工作的最高结温Tjm下测出7、通态峰值电压VTM(晶闸管)正向峰值电压VFM(整流管)指器件通过规定正向峰值电流IFM (整流管)或通态峰值电流ITM(晶闸管)时的峰值电压也称峰值压降该参数直接反映了器件的通态损耗特性影响着器件的通态电流额定能力点图进入相册点图进入相册点图进入相册点图进入相册点图进入相册。
第四章晶闸管及其应用第一节晶闸管的构造、工作原理、特性和参数晶闸管—可控硅，是一种受控硅二极管。
优点：体积小、重量轻、耐压高、容量大、响应速度快、控制灵活、寿命长、使用维护方便。
缺点：大多工作与断续的非线性周期工作状态，产生大量谐波干扰电网；过载能力和抗扰能力较差、控制电路复杂。
（由于技术进步，近年有改善）1.1晶闸管的基本结构：晶闸管是具有三个PN结的四层结构,其外形、结构及符号如图。
1.2晶闸管的工作原理在极短时间内使两个三极管均饱和导通，此过程称触发导通。
晶闸管导通后，去掉EG ，依靠正反馈，仍可维持导通状态。
晶闸管导通必须同时具备两个条件：1. 晶闸管阳极电路(阳极与阴极之间)施加正向电压。
2. 晶闸管控制电路(控制极与阴极之间)加正向电压或正向脉冲(正向触发电压)。
晶闸管导通后，控制极便失去作用。
依靠正反馈，晶闸管仍可维持导通状态。
晶闸管关断的条件：1. 必须使可控硅阳极电流减小,直到正反馈效应不能维持。
2. 将阳极电源断开或者在晶闸管的阳极和阴极间加反向电压。
1.3晶闸管的伏安特性静态特性承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通；承受正向电压时，仅在门极有触发电流的情况下晶闸管才能开通；晶闸管一旦导通，门极就失去控制作用；要使晶闸管关断，只能使晶闸管的电流降到接近于零的某一数值以下。
晶闸管的阳极伏安特性是指晶闸管阳极电流和阳极电压之间的关系曲线，如图3所示。
其中：第I象限的是正向特性；第III象限的是反向特性图3 晶闸管阳极伏安特性I G2>I G1>I GI G=0时，器件两端施加正向电压，正向阻断状态，只有很小的正向漏电流流过，正向电压超过临界极限即正向转折电压U bo，则漏电流急剧增大，器件开通。
这种开通叫“硬开通”，一般不允许硬开通；随着门极电流幅值的增大，正向转折电压降低；导通后的晶闸管特性和二极管的正向特性相仿；晶闸管本身的压降很小，在1V左右；导通期间，如果门极电流为零，并且阳极电流降至接近于零的某一数值I H以下，则晶闸管又回到正向阻断状态。
