最新二极管三极管晶闸管简介

二极管三极管主要参数二极管和三极管是半导体器件中常见的两种元件，它们在电子电路中具有重要的作用。

下面将详细介绍二极管和三极管的主要参数。

一、二极管的主要参数：1.电压额定值：也称为反向工作电压（VR）或正向导通电压（VF），表示二极管在正向和反向工作时能够承受的最大电压。

对于正向工作，一般为0.7V左右，而对于反向工作，一般为数十V至几百V。

2.最大定向电流：指二极管在正向工作时能够承受的最大电流，也称为连续电流（IF），一般为几毫安到几十安。

3.反向漏电流：指二极管在反向工作时的漏电流，也称为反向电流（IR），一般为几微安到几毫安。

4.开启时间和关断时间：也称为导通时间和截止时间，指二极管从关断到开启、从开启到关断的时间，一般为纳秒或微秒级。

5.反向恢复时间：指二极管在从正向工作状态转为反向工作状态时，恢复正常的导通特性所需的时间，一般为纳秒或微秒级。

6.动态电阻：指二极管在正向工作时的电压变化与电流变化的比值，一般在工作点附近呈线性关系。

7.耐压能力：指二极管在正向和反向工作时能够承受的最大电压，一般为几十伏到几百伏。

二、三极管的主要参数：1.当前放大倍数：也称为直流电流放大倍数（hFE）或β值，指输入电流和输出电流之间的比值，一般为几十至几千。

2.基极电流：也称为输入电流（IB），指输入信号经过基极向集电极注入的电流。

3.饱和电流：也称为最大电流（IC），指当三极管的基极电流达到一定值时，集电极电流不能再继续增大的电流值。

4.最大功耗：指三极管能够承受的最大功率，一般为几十毫瓦到几瓦。

5.最大频率：指三极管能够工作的最高频率，一般为几十MHz到几GHz。

6.最小输入电压：指三极管能够正常工作的最小输入电压。

7.最大输入电压：指三极管能够承受的最大输入电压。

三、总结：二极管主要参数包括电压额定值、最大定向电流、反向漏电流、开启时间和关断时间、反向恢复时间、动态电阻和耐压能力。

这些参数主要描述了二极管在正向和反向工作时的性能。

二极管三极管 mos管二极管、三极管和MOS管是现代电子技术中常用的三种元件。

它们分别具有不同的特性和应用范围，为电子设备的设计和制造提供了重要的支持和便利。

我们来探讨一下二极管。

二极管是一种具有两个电极的电子元件，由P型半导体和N型半导体组成。

二极管具有单向导电特性，即只允许电流在一个方向上通过。

当二极管的正端施加正电压，负端施加负电压时，电流可以顺利通过；而当施加的电压方向相反时，电流则无法通过。

这一特性使得二极管可以用于电路的整流、开关和保护等方面。

接下来，我们来探讨一下三极管。

三极管是一种具有三个电极的半导体器件，分别为发射极、基极和集电极。

三极管可以通过控制基极电流的大小来控制集电极电流的变化。

三极管有两种工作模式，分别为放大模式和开关模式。

在放大模式下，三极管可以将微弱的输入信号放大成较大的输出信号，常用于放大电路中。

而在开关模式下，三极管可以根据基极电流的变化来控制集电极电流的开关，常用于逻辑电路和开关电源等方面。

我们来探讨一下MOS管。

MOS管是金属氧化物半导体场效应管的简称，由金属栅极、绝缘氧化层和半导体基底构成。

MOS管具有高输入阻抗和低功耗的特点，常用于集成电路中。

MOS管有两种类型，分别为N沟道MOS管和P沟道MOS管，根据其导电性质的不同有所区别。

MOS管可以通过控制栅极电压来改变导电性能，实现电流的放大和开关控制。

MOS管广泛应用于数字电路、模拟电路和功率电子等领域。

总结起来，二极管、三极管和MOS管分别具有不同的特性和应用范围。

二极管可以实现单向导电，用于整流、开关和保护等方面；三极管可以放大和开关控制电流，用于放大电路、逻辑电路和开关电源等方面；MOS管具有高输入阻抗和低功耗，用于集成电路、数字电路、模拟电路和功率电子等领域。

这些电子元件的发展和应用，为现代电子技术的发展和进步提供了重要的支持和推动力。

随着科技的不断创新和发展，相信二极管、三极管和MOS管的应用将会更加广泛和深入。

二极管、三极管、晶体管概念和用途一、二极管的概念和用途二极管是一种具有两个电极的半导体器件，它具有单向导电特性。

当施加正向电压时，二极管正向导通，电流通过；当施加反向电压时，二极管反向截止，电流基本不通过。

二极管主要用于整流、稳压、开关和检波等电路中。

1、整流在交流电路中，二极管可以将交流信号转换为直流信号。

通过二极管整流，可以将交流电源转换为直流电源，以满足电子设备对直流电源的需求。

2、稳压二极管还可以作为稳压器使用。

在稳压电路中，通过合理连接二极管和电阻，可以实现对电压的稳定。

3、开关由于二极管具有导通和截止的特性，可以将其应用到开关电路中。

在开关电路中，二极管可以控制电流的通断，实现对电路的控制。

4、检波二极管还可以用作检波器。

在无线电接收机中，二极管可以将射频信号转换为音频信号，实现信息的接收和解调。

二、三极管的概念和用途三极管是一种具有三个电极的半导体器件，分为发射极、基极和集电极。

三极管具有放大、开关等功能，是现代电子设备中不可或缺的器件。

1、放大在放大电路中，三极管可以对输入信号进行放大处理。

通过合理设置电路参数，可以实现对电压、电流和功率等信号的放大。

2、开关与二极管类似，三极管也可以用作开关。

通过控制基极电流，可以实现对集电极与发射极之间的电流通断控制。

3、振荡在振荡电路中，三极管可以实现信号的自激振荡。

通过反馈电路的设计，可以使三极管产生稳定的振荡信号。

4、调制在通信系统中，三极管可以用于信号的调制。

通过三极管的放大和调制功能，可以实现对射频信号等信息的传输。

三、晶体管的概念和用途晶体管是一种半导体器件，是二极管的发展和改进，是现代电子技术的重要组成部分，被广泛应用于放大、开关、振荡和数字逻辑电路等领域。

1、放大晶体管可以作为放大器使用，实现对信号的放大处理。

晶体管的放大能力较强，可以应用于音频放大、射频放大等领域。

2、开关晶体管也可以用作开关。

与三极管类似，晶体管可以实现对电路的控制，用于开关电源、数码电路等领域。

三极管和二极管一、介绍三极管和二极管二极管是一种电子元件，它有两个电极，分别为阳极和阴极。

在正向电压下，电流可以流过二极管，而在反向电压下，电流将被阻止。

因此，二极管通常用于整流器、稳压器和信号检测等应用中。

三极管是另一种电子元件，它由三个区域组成：发射区、基区和集电区。

基区控制从发射区到集电区的电流。

当正向偏置时，三极管可以工作在放大器模式下；当反向偏置时，它可以工作在开关模式下。

三极管通常用于放大器、开关和振荡器等应用中。

二、二极管的类型1. 硅二极管硅二极管是最常见的类型之一。

它有一个PN结，并且具有高的热稳定性和低的漏电流。

2. 锗二极管锗二极管比硅二极管更早被发明，并且具有较低的噪声水平和较高的灵敏度。

但是，锗材料对温度变化非常敏感。

3. 高速二极管高速二极管具有非常短的恢复时间，可以快速地从导通到截止转换。

它们通常用于高频应用中。

4. 肖特基二极管肖特基二极管是一种非常快速的二极管，它具有低的反向电流和较小的开关时间。

它们通常用于高频应用中。

三、三极管的类型1. NPN三极管NPN三极管是最常见的类型之一。

在正向偏置时，电流从发射区流向集电区。

当基区被注入电流时，它将控制从发射区到集电区的电流。

2. PNP三极管PNP三极管与NPN三极管相似，但是在正向偏置时，电流从集电区流向发射区。

当基区被注入电流时，它将控制从集电区到发射区的电流。

3. 功率三极管功率三极管可以处理大量功率并能够承受高压和高温度。

它们通常用于放大器、开关和变换器等应用中。

4. 双极性晶体管（BJT）BJT是一种双向传输器件，可以作为放大器或开关使用。

它由两个PN 结组成，其中一个是NPN结，另一个是PNP结。

四、应用1. 二极管的应用（1）整流器：二极管可以将交流电转换为直流电。

（2）稳压器：二极管可以用作稳压器的关键元件。

（3）信号检测：二极管可以检测并放大无线电频率信号。

2. 三极管的应用（1）放大器：三极管可以放大电路中的信号。

目录目录.............................................................................................................................................................................. 第9章电力二极管、电力晶体管和晶闸管的应用简介 . 09.1 电力二极管的应用简介 09.1.1 电力二极管的种类 09.1.2 各种常用的电力二极管结构、特点和用途 09.1.3 电力二极管的主要参数 09.1.4 电力二极管的选型原则 (1)9.2 电力晶体管的应用简介 (2)9.2.1 电力晶体管的主要参数 (2)9.2.2 电力晶体管的选型原则 (2)9.3 晶闸管的应用简介 (3)9.3.1 晶闸管的种类 (3)9.3.2 各种常用的晶体管结构、特点和用途 (3)9.3.3 晶闸管的主要参数 (4)9.3.4 晶闸管的选型原则 (5)9.4 总结 (6)第9章电力二极管、电力晶体管和晶闸管的应用简介9.1 电力二极管的应用简介电力二极管（Power Diode）在20世纪50年代初期就获得应用，当时也被称为半导体整流器；它的基本结构和工作原理与信息电子电路中的二极管相同，都以半导体PN结为基础，实现正向导通、反向截止的功能。

电力二极管是不可控器件，其导通和关断完全是由其在主电路中承受的电压和电流决定的。

电力二极管实际上是由一个面积较大的PN结和两端引线以及封装组成的。

9.1.1 电力二极管的种类电力二极管主要有普通二极管、快速恢复二极管和肖特基二极管。

9.1.2 各种常用的电力二极管结构、特点和用途名称结构特点、用途实例图片整流二极管多用于开关频率不高（1kHz以下）的整流电路中。

其反向恢复时间较长，一般在5s以上，其正向电流定额和反向电压定额可以达到很高。

常见功率器件介绍功率器件是电力电子领域中重要的一种电子器件，用于变换、传递和控制电能。

常见的功率器件包括大功率二极管、晶闸管、可控硅、IGBT和MOSFET等。

本文将对这些常见的功率器件进行介绍。

1.大功率二极管：大功率二极管是一种常见的功率器件，具有较低的导通压降和较高的瞬态响应速度。

常见的大功率二极管如Schottky二极管，它具有快速导通、快速关断，适合于高频和高效率的电力转换系统。

大功率二极管常用于电流整流和反向保护等电源应用中。

2. 晶闸管（Thyristor）：晶闸管是一种可控硅器件，具有双向导通特性。

晶闸管的导通状态由门极信号控制，一旦导通后，其二极管部分将保持导通状态，直到控制信号消失或电流下降至谷值。

晶闸管适用于高压、高电流的交流电源控制和整流应用，如交流调光、电动机控制和功率变换等。

3.可控硅（SCR）：可控硅是一种具有双向导通特性的功率器件，可通过外部电压触发，从而控制其导通和关断状态。

可控硅的导通需要一个触发脉冲，一旦导通，只能通过降低电流或断开电源来关断。

可控硅广泛应用于高压电源、充电器、交直流变换器和电动机驱动器等系统中。

4. IGBT（Insulated Gate Bipolar Transistor）：IGBT是一种功率MOSFET和双极型晶体管的混合器件，结合了二者的优点。

IGBT具有低导通压降和高开关速度的特点，在高频和高效率的应用中广泛使用。

IGBT适用于电力电子中的交流调变器、逆变器和电动机驱动器等应用。

5. MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）：MOSFET是一种具有储存性的功率晶体管，可以在接通状态下进行电流放大，适用于低功率和中功率应用。

MOSFET具有低导通压降、高开关速度和可控性强的优点。

在电源管理、电动机控制和逆变器等应用中，MOSFET是一种常见的功率器件。

总结起来，大功率二极管、晶闸管、可控硅、IGBT和MOSFET是常见的功率器件。

晶体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的二极管。

1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。

2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

晶体三极管在电路中常用“Q”加数字表示，如：Q17表示编号为17的三极管。

1、特点：晶体三极管（简称三极管）是内部含有2个PN结，并且具有放大能力的特殊器件。

它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用。

电话机中常用的PNP型三极管有：A92、9015等型号；NPN型三极管有：A42、9014、9018、9013、9012等型号。

2、晶体三极管主要用于放大电路中起放大作用，在常见电路中有三种接法。

为了便于比较，将晶体管三种接法电路所具有的特点列于下表，供大家参考。

名称共发射极电路共集电极电路（射极输出器）共基极电路输入阻抗中（几百欧～几千欧）大（几十千欧以上）小（几欧～几十欧）输出阻抗中（几千欧～几十千欧）小（几欧～几十欧）大（几十千欧～几百千欧）电压放大倍数大小（小于1并接近于1）大电流放大倍数大（几十）大（几十）小（小于1并接近于1）功率放大倍数大（约30～40分贝）小（约10分贝）中（约15～20分贝）三极管的导通条件：三极管的导通条件是：发射结加正向电压，集电结加反向电压。

二极管三极管二极管三极管是电子学中常用的基本元件，这两种元件具有许多共同的特性，广泛应用于各种电子系统，如家用电器、计算机、汽车和消费电子等领域。

本文将简要介绍这两种元件的工作原理和应用。

二极管是一种由两个接口（正、负）组成的半导体元件，它只能在正和负两个方向上放电，不能双向放电。

当在正电极施加正电压时，二极管放出电流，被叫做开启或正向电流，通常称作“封开”电流。

另外，当施加的电压为负时，二极管会禁止通过电流，被称为关闭或反向电流。

二极管的两极电压越低，其电阻就越大，反之亦然，由此它可以改变电流的宽度，从而起到调节电阻的作用。

三极管是一种由三个接口（正、负、基极）组成的半导体元件，它可以同时使正负两个电极有电流通过也可以用基极（中间极）对正负电极进行控制。

三极管分为NPN型和PNP型，它们主要功能是放大电压，承担电流放大和信号转换的功能。

另外，三极管也可用于控制或监测外部电路电压，以及在某些特殊的应用上可以做成逻辑门，如双路电路（OR、AND等）。

二极管三极管可广泛应用于各种领域，其普及程度很高。

二极管主要用作电流流转开关，因其具有低成本、高可靠性、简易控制等优点，在家庭电器、汽车电子系统、电池充电器、供电调节器、矩阵开关系统、流量传感器、漏电检测器、视频放大器等电子系统中使用十分普遍。

三极管的应用比二极管更加广泛，在电子系统中担当起放大信号、节流、电路控制等重要作用。

其应用于计算机的存储器，中国的第一台大型计算机曾是使用三极管技术。

三极管也广泛应用于测量、控制和电源系统，通用用于增大驱动信号，促使电机、放大器或直流电压调节器等大功率电子设备更加有效。

以上是二极管三极管的工作原理和应用简介。

可以看出，二极管三极管是电子元件中重要的基本元件，它们因具有简单、可靠、低成本等特点，而被应用于电子系统的各个领域，成为电子技术中不可或缺的重要元素。

一、引言二极管、晶体管、晶闸管作为电子元件，在现代电子科技中具有重要的作用。

它们的符号不仅仅是标识其外形，更是代表着其内部结构和工作原理。

本文将深入探讨二极管、晶体管、晶闸管的符号，帮助读者更全面地理解这些电子元件的特点和应用。

二、二极管的符号二极管是一种只能导通一个方向的半导体器件，常用于电子电路中的整流、变频和限幅等功能。

在电子元件的图纸或电路图中，二极管的符号通常由一个三角形和一条水平线组成。

其中，三角形一端的角表示二极管的P端，即阳极；另一端的水平线表示二极管的N端，即阴极。

这个符号简单直观，清晰地表示了二极管的工作原理。

三、晶体管的符号晶体管是一种放大信号的半导体器件，其符号通常由一组相互连接的箭头组成。

箭头的方向表示了晶体管中电流的流向，以及控制端与电流流向之间的关系。

晶体管分为NPN型和PNP型两种，对应的符号也有所不同。

NPN型晶体管的符号中，两个朝向晶体管内部的箭头表示了从基极到发射极的电流流向；而PNP型晶体管的符号中，两个背向晶体管内部的箭头表示了从发射极到基极的电流流向。

这种符号设计能够直观地反映晶体管的输电性质和工作原理。

四、晶闸管的符号晶闸管是一种可控硅器件，具有开关功能和放大功能，被广泛应用于电力电子等领域。

其符号通常由一个由两个箭头组成的三角形和一个控制极组成。

三角形的两个箭头表示了晶闸管中的PN结，控制极则表示了晶闸管的触发电路。

晶闸管的符号设计简单明了，能够清晰地表示其内部结构和工作原理。

五、总结通过深入探讨二极管、晶体管、晶闸管的符号，我们可以更全面地理解这些电子元件的特点和应用。

二极管的符号由三角形和水平线组成，简洁直观；晶体管的符号由一组箭头表示，能够清晰地反映其输电性质和工作原理；晶闸管的符号由三角形和控制极组成，简单明了。

这些符号设计不仅帮助工程师们更方便地理解电路图，也为电子元件的应用提供了便利。

六、个人观点和理解在我看来，电子元件的符号设计是非常重要的，它直接影响着工程师们对电路图的理解和设计。

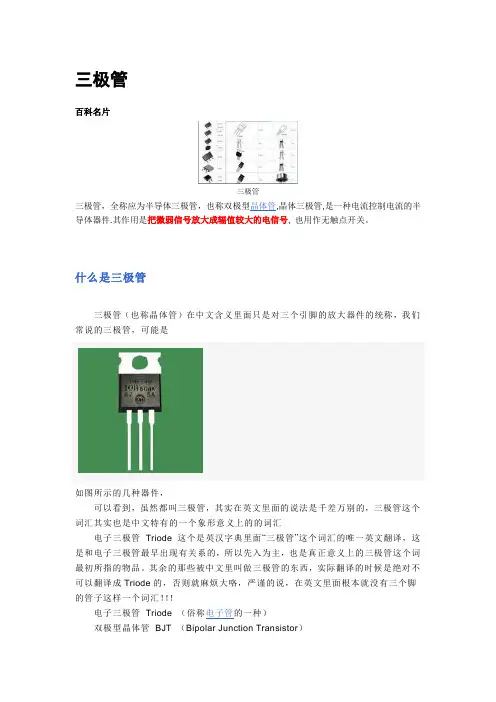

三极管百科名片三极管三极管，全称应为半导体三极管，也称双极型晶体管,晶体三极管,是一种电流控制电流的半导体器件.其作用是把微弱信号放大成辐值较大的电信号, 也用作无触点开关。

什么是三极管三极管（也称晶体管）在中文含义里面只是对三个引脚的放大器件的统称，我们常说的三极管，可能是如图所示的几种器件，可以看到，虽然都叫三极管，其实在英文里面的说法是千差万别的，三极管这个词汇其实也是中文特有的一个象形意义上的的词汇电子三极管Triode 这个是英汉字典里面“三极管”这个词汇的唯一英文翻译，这是和电子三极管最早出现有关系的，所以先入为主，也是真正意义上的三极管这个词最初所指的物品。

其余的那些被中文里叫做三极管的东西，实际翻译的时候是绝对不可以翻译成Triode的，否则就麻烦大咯，严谨的说，在英文里面根本就没有三个脚的管子这样一个词汇！！！电子三极管Triode （俗称电子管的一种）双极型晶体管BJT （Bipolar Junction Transistor）J型场效应管Junction gate FET（Field Effect Transistor）金属氧化物半导体场效应晶体管MOS FET ( Metal Oxide Semi-Conductor Field Effect Transistor)英文全称V型槽场效应管VMOS （Vertical Metal Oxide Semiconductor ）注：这三者看上去都是场效应管，其实结构千差万别J型场效应管金属氧化物半导体场效应晶体管V沟道场效应管是单极（Unipolar）结构的，是和双极（Bipolar）是对应的，所以也可以统称为单极晶体管（Unipolar Junction Transistor）其中J型场效应管是非绝缘型场效应管，MOS FET 和VMOS都是绝缘型的场效应管VMOS是在MOS的基础上改进的一种大电流，高放大倍数（跨道）新型功率晶体管，区别就是使用了V型槽，使MOS管的放大系数和工作电流大幅提升，但是同时也大幅增加了MOS的输入电容，是MOS管的一种大功率改经型产品，但是结构上已经与传统的MOS发生了巨大的差异。

二极管和三极管常识介绍一、二极管1.二极管的结构和工作原理二极管由两个半导体材料，P型半导体和N型半导体组成，通过半导体材料的p-n结而形成。

P型材料中的空穴与N型材料中的电子在p-n结附近发生复合，形成空穴区和电子区。

当给二极管正向偏压时，使得电子从N区向P区移动，空穴从P区向N区移动，形成电流通路，此时二极管处于导通状态；当给二极管反向偏压时，使N区成为负极，P区成为正极，p-n结两侧形成空间电荷区，电流不能流动，此时二极管处于绝缘状态。

2.二极管的特性（1）单向导电性：二极管只能在正向偏置时导电，不能在反向偏置时导电。

（2）电流与电压关系：在正向偏置时，二极管的电流与电压之间呈指数关系，即电流随着电压的增大而迅速增大。

（3）截止电压与饱和电流：二极管的正向截止电压是指在正向偏置电压小于截止电压时，二极管停止导通。

而饱和电流是指二极管在正向偏置下，通过的最大电流。

（4）温度特性：二极管的导电性能与温度有关，通常情况下，温度升高，二极管导电情况变差。

3.二极管的应用（1）整流器：利用二极管的单向导电性，可以将交流电转换为直流电。

（2）保护电路：在电子电路中，二极管常用于过电压保护电路中，当电压超过一定范围时，二极管会导通，将多余的电压分流至地。

（3）发光二极管（LED）：利用二极管的发光特性，可以将电能转化为光能，常用于指示灯、显示器等设备中。

二、三极管1.三极管的结构和工作原理三极管由三个半导体材料组成，分别为P型半导体、N型半导体和N 型半导体或P型半导体。

三极管的三个区域分别称为基极（B）、发射极（E）和集电极（C）。

当在基极和发射极之间加一个较小的正向电压时，形成一个PN结，即为二极管的结构；而当再在集电极和发射极之间加一个正向电压时，就会形成两个PN结，即为三极管的结构。

这种结构使得三极管能够处于放大器状态。

2.三极管的工作状态三极管有四种工作状态，分别为截止、放大、饱和和反转。

（1）截止状态：当基极电压为0V或很低时，三极管处于截止状态，此时发射极和集电极之间阻断。

三极管等效晶闸管
晶闸管是一种控制性能比较好的半导体器件，可以用来控制较高电压和电流。

而三极管是一种常用的放大器和开关器件，它的主要功能是放大电信号或者作为开关进行电路控制。

三极管和晶闸管在工作原理上有一些相似之处，因此可以通过一些方法将三极管等效为晶闸管。

一种常见的方法是使用一个三极管的集电极和基极之间添加一个二极管，这样可以使得三极管的集电极和基极之间形成一个有效的PN结，将三极管等
效为晶闸管。

使用这种方法等效的三极管的工作原理和晶闸管相似，可以实现高电压和电流的控制。

另外，还有其他一些方法可以将三极管等效为晶闸管，具体方法和电路配置取决于具体的应用场景和要求。

不同的等效方法可能会有一些差异，所以在具体应用中需要根据实际情况选择合适的等效方法。

总的来说，将三极管等效为晶闸管是通过一些电路配置和等效方法来实现的，可以使得三极管具备类似于晶闸管的控制性能，从而适用于一些需要控制较高电压和电流的场合。

二极管（diode）和三极管（triode）二极管的应用非常广泛。

几乎所有的电路中，都要用到二极管。

①二极管的特点、原理和表示。

晶体二极管是一个由P型半导体和N型半导体形成的P-N结，在界面处两侧形成空间电荷层，有自建电场。

二极管最重要的特性就是单向导电性。

在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

当没有外加电压时，由于P-N结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等，这样就处于电平衡状态。

当施加正向电压时，外界电场和自建电场的互相抵消使载流子的扩散电流增加引形成正向电流。

当施加反向电压时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流。

当外加的反向电压增高到一定程度，P-N结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，这就是二极管的击穿现象。

二极管在电路中常用“D”加数字表示，如： D8表示编号为8的二极管。

②二极管的分类。

按照所用的半导体材料，可分为硅二极管（Si管）和锗二极管（Ge管）。

按照用途，可分为稳压二极管、开关二极管、检波二极管、整流二极管等。

按照管芯结构，可分为点接触型二极管、面接触型二极管及平面型二极管。

三极管内部含有2个P-N结，并且具有放大能力的的器件。

①三极管的原理、分类和表示。

三极管顾名思义具有三个电极。

前面我们提到的二极管是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极（用字母b表示）。

其他的两个电极成为集电极（用字母c表示）和发射极（用字母e表示）。

由于不同的组合方式，形成了一种是NPN型的三极管，另一种是PNP型的三极管。

这两种类型的三极管从工作特性上可互相弥补。

比如OTL电路中的对管就是由PNP型和NPN型配对使用。

三极管在电路中常用“Q”加数字表示，如：Q10表示编号为10的三极管。

二极管三极管的基础知识二极管和三极管是电子领域中常见的两种元件，它们在电路中起着重要的作用。

本文将从二极管和三极管的基础知识入手，介绍它们的结构、工作原理以及在电子设备中的应用。

一、二极管的基础知识二极管是一种具有两个电极的半导体器件，通常由P型半导体和N 型半导体组成。

它的主要作用是允许电流在一个方向上流动，而阻止电流在另一个方向上流动。

二极管的一个电极称为阳极（Anode），另一个电极称为阴极（Cathode）。

二极管的工作原理是基于PN结的特性。

PN结是指P型半导体和N 型半导体的结合处。

当P型半导体的电子与N型半导体的空穴相遇时，会发生电子与空穴的复合，形成一个带电的区域，这个区域被称为耗尽区。

在耗尽区的两端会形成一个电势差，这个电势差被称为势垒。

当二极管正向偏置时，即阳极连接正极，阴极连接负极，势垒将变得较小，电流可以流过二极管。

而当二极管反向偏置时，即阳极连接负极，阴极连接正极，势垒将变得较大，电流无法流过二极管。

二极管有很多种不同的类型，例如常用的正向工作电压为0.7伏的硅二极管和正向工作电压为0.3伏的锗二极管等。

它们在电子设备中广泛应用，如整流器、稳压器、电压调节器等。

二、三极管的基础知识三极管是一种具有三个电极的半导体器件，通常由P型半导体、N 型半导体和另一种掺杂物较少的P型半导体组成。

它的主要作用是放大电流和控制电流。

三极管的三个电极分别为基极（Base）、发射极（Emitter）和集电极（Collector）。

基极用于控制电流，发射极用于发射电子，集电极用于收集电子。

三极管有两种类型，NPN型和PNP型，它们的构造和工作原理基本相同，只是P型半导体和N型半导体的位置相反。

三极管的工作原理是基于PNP结和NPN结的特性。

当三极管的基极电流较小时，三极管处于截止区，电流无法通过三极管。

当基极电流增大时，会使三极管进入饱和区，电流可以从发射极流向集电极。

三极管的放大作用是通过控制基极电流来实现的，当基极电流变化时，发射极到集电极的电流也会相应变化。
