二极管与晶闸管

详细参数请查询我公司网站： 品牌：TH型号：ZP5A/400V•材料：硅引用常用整流二极管型号大全极管型号:4148安装方式:贴片功率特性:大功率二极管型号:SA5.0A/CA-SA170A/CA安装方式:直插二极管型号:IN4007/IN4001安装方式:直插功率特性:小功率频率特性:低频二极管型号:70HF80安装方式:螺丝型功率特性:大功率频率特性:高频二极管型号:MRA4003T3G安装方式:贴片二极管型号:1SS355安装方式:贴片功率特性:大功率二极管型号6A10安装方式:直插功率特性:大功率;型号:2DHG型安装方式:直插功率特性:大功率二极管型号B5G090L安装方式:直插功率特性:小功率频率特性:超高频型号最高反向峰值电压(v) 平均整流电流(a) 最大峰值浪涌电流(a 最大反向漏电流(Ua) 正向压降(V) 外型IN4001 50 1.0 30 5.0 1.0 DO--41IN4002 100 1.0 30 5.0 1.0 DO--41IN4003 300 110 30 5.0 1.0 DO--41IN4004 400 1.0 30 5.0 1.0 DO--41IN4005 600 1.0 30 5.0 1.0 DO--41IN4006 800 1.0 30 5.0 1.0 DO--41IN4007 1000 1.0 30 5.0 1.0 DO--41IN5391 50 1.5 50 5.0 1.5 DO--15IN5392 100 1.5 50 5.0 1.5 DO--15IN5393 200 1.5 50 5.0 1.5 DO--15IN5394 300 1.5 50 5.0 1.5 DO--15IN5395 400 1.5 50 5.0 1.5 DO--15IN5396 500 1.5 50 5.0 1.5 DO--15IN5397 600 1.5 50 5.0 1.5 DO--15IN5398 800 1.5 50 5.0 1.5 DO--15IN5399 1000 1.5 50 5.0 1.5 DO--15RL151 50 1.5 60 5.0 1.5 DO--15RL152 100 1.5 60 5.0 1.5 DO--15RL153 200 1.5 60 5.0 1.5 DO--15RL154 400 1.5 60 5.0 1.5 DO--15RL155 600 1.5 60 5.0 1.5 DO--15RL156 800 1.5 60 5.0 1.5 DO--15RL157 1000 1.5 60 5.0 1.5 DO--15普通整流二极管参数(二)型号最高反向峰值电压(v) 平均整流电流(a) 最大峰值浪涌电流(a 最大反向漏电流(Ua) 正向压降(V) 外型RL201 50 2 70 5 1 DO--15RL202 100 2 70 5 1 DO--15 RL203 200 2 70 5 1 DO--15 RL204 400 2 70 5 1 DO--15 RL205 600 2 70 5 1 DO--15 RL206 800 2 70 5 1 DO--15 RL207 1000 2 70 5 1 DO--15 2a01 50 2 70 5 1.1 DO--15 2a02 100 2 70 5 1.1 DO--15 2a03 200 2 70 5 1.1 DO--15 2a04 400 2 70 5 1.1 DO--15 2a05 600 2 70 5 1.1 DO--15 2a06 800 2 70 5 1.1 DO--15 2a07 1000 2 70 5 1.1 DO--15 RY251 200 3 150 5 3 DO--27 RY252 400 3 150 5 3 DO--27 RY253 600 3 150 5 3 DO--27 RY254 800 3 150 5 3 DO--27 RY255 1300 3 150 5 3 DO--27 普通整流二极管参数(三)IN5401 50 3 200 5 1 DO--27 IN5402 100 3 200 5 1 DO--27 IN5403 150 3 200 5 1 DO--27 IN5404 200 3 200 5 1 DO--27 IN5405 400 3 200 5 1 DO--27 IN5406 600 3 200 5 1 DO--27 IN5407 800 3 200 5 1 DO--27 IN5408 1000 3 200 5 1 DO--27 6a05 50 6 400 10 0.95 R--6 6a1 100 6 400 10 0.95 R--6 6a2 200 6 400 10 0.95 R--66a4 400 6 400 10 0.95 R--6 6a6 600 6 400 10 0.95 R--6 6a8 800 6 400 10 0.95 R--6 6a10 1000 6 400 10 0.95 R--6 P600a 50 6 400 10 0.95 R--6 P600B 100 6 400 10 0.95 R--6 P600D 200 6 400 10 0.95 R--6 P600G 400 6 400 10 0.95 R--6 P600J 600 6 400 10 0.95 R--6 P600K 800 6 400 10 0.95 R--6 P600M 1000 6 400 10 0.95 R--6ZP型普通整流管（平板型）适用范围：适用于机车电传，电解，充电，电机励磁，电机调速领域的变流装置。

晶闸管二极管主要参数及其含义IEC标准中用来表征晶闸管二极管性能特点的参数有数十项但用户经常用到的有十项左右本文就晶闸管二极管的主要参数做一简单介绍1、正向平均电流IF(AV)(整流管)通态平均电流IT(AV)(晶闸管)是指在规定的散热器温度THS 或管壳温度 TC时,允许流过器件的最大正弦半波电流平均值此时器件的结温已达到其最高允许温度Tjm仪元公司产品手册中均给出了相应通态电流对应的散热器温度THS 或管壳温度 TC值用户使用中应根据实际通态电流和散热条件来选择合适型号的器件2、正向方均根电流IFRMS(整流管)通态方均根电流ITRMS(晶闸管)是指在规定的散热器温度THS 或管壳温度 TC时,允许流过器件的最大有效电流值用户在使用中须保证在任何条件下流过器件的电流有效值不超过对应壳温下的方均根电流值3、浪涌电流IFSM (整流管)ITSM(晶闸管)表示工作在异常情况下器件能承受的瞬时最大过载电流值用10ms底宽正弦半波峰值表示仪元公司在产品手册中给出的浪涌电流值是在器件处于最高允许结温下施加80% VRRM条件下的测试值器件在寿命期内能承受浪涌电流的次数是有限的用户在使用中应尽量避免出现过载现象4、断态不重复峰值电压VDSM反向不重复峰值电压VRSM指晶闸管或整流二极管处于阻断状态时能承受的最大转折电压一般用单脉冲测试防止器件损坏用户在测试或使用中应禁止给器件施加该电压值以免损坏器件5、断态重复峰值电压VDRM反向重复峰值电压VRRM是指器件处于阻断状态时断态和反向所能承受的最大重复峰值电压一般取器件不重复电压的90%标注高压器件取不重复电压减100V标注用户在使用中须保证在任何情况下均不应让器件承受的实际电压超过其断态和反向重复峰值电压6、断态重复峰值漏电流IDRM反向重复峰值漏电流IRRM为晶闸管在阻断状态下承受断态重复峰值电压VDRM 和反向重复峰值电压VRRM时流过元件的正反向峰值漏电流该参数在器件允许工作的最高结温Tjm下测出7、通态峰值电压VTM(晶闸管)正向峰值电压VFM(整流管)指器件通过规定正向峰值电流IFM (整流管)或通态峰值电流ITM(晶闸管)时的峰值电压也称峰值压降该参数直接反映了器件的通态损耗特性影响着器件的通态电流额定能力点图进入相册点图进入相册点图进入相册点图进入相册点图进入相册。

晶闸管的工作原理与应用晶闸管，又称为可控硅器件，是一种半导体器件，通过控制电流的输入使其在导通和关断之间切换，从而实现电能的控制和调节。

下面将详细介绍晶闸管的工作原理和应用。

晶闸管是由PNP型晶体管和PNP型二极管组成的四层结构。

它具有三个电极，分别是阳极（A端）、阴极（K端）和控制极（G端）。

晶闸管的工作原理可概括为以下五个阶段：1.断电状态：当外电源施加在晶闸管的阳极和阴极之间时，控制极无电压，晶闸管处于关断状态。

2.触发状态：当控制极施加一个正向电压时，晶闸管开始被触发，进入导通状态。

在此状态下，晶闸管的阳极和阴极之间的电流（也称为主电流）开始流动。

3.工作状态：一旦晶闸管被触发，晶闸管将持续一直到主电流下降到零。

即使控制极上施加的电压被移除或降低，晶闸管仍然保持导通。

4.关断状态：当主电流下降到零时，晶闸管将自动关断。

在此状态下，晶闸管的阻断电压（也称为封闭电压）为控制极和阳极之间的电压。

5.关断恢复状态：一旦晶闸管被关断，即使在问题电压下晶闸管的条件保持一段时间，它仍然不会被重新触发。

要重新触发晶闸管，需要重新施加电压来打开控制极。

晶闸管的应用：晶闸管具有较高的电流和电压承受能力，以及快速的开关速度，因此在各种电子和电力电路中得到广泛应用。

以下是晶闸管的主要应用领域：1.调光控制：晶闸管可以通过调整导通角来实现灯的亮度调节，用于家庭照明、道路照明等领域。

2.功率控制：晶闸管可以用于电力系统中的负载控制，如电动机调速、电阻炉加热控制等。

3.电源开关：晶闸管可以用于交流电源的整流和开关过程，实现直流电源的输出。

4.频率变换：晶闸管可以用于交流调制，实现交流电的频率变换。

5.电压调节：晶闸管可以作为稳压器，控制输出电压来保护负载设备。

6.电力因数校正：晶闸管可以用于改善电力系统的功率因数，提高系统效率。

7.电流开关：晶闸管可以用于过电流保护，当电流超过预设值时，晶闸管将自动关断以保护电路和设备。

目录目录.............................................................................................................................................................................. 第9章电力二极管、电力晶体管和晶闸管的应用简介 . 09.1 电力二极管的应用简介 09.1.1 电力二极管的种类 09.1.2 各种常用的电力二极管结构、特点和用途 09.1.3 电力二极管的主要参数 09.1.4 电力二极管的选型原则 (1)9.2 电力晶体管的应用简介 (2)9.2.1 电力晶体管的主要参数 (2)9.2.2 电力晶体管的选型原则 (2)9.3 晶闸管的应用简介 (3)9.3.1 晶闸管的种类 (3)9.3.2 各种常用的晶体管结构、特点和用途 (3)9.3.3 晶闸管的主要参数 (4)9.3.4 晶闸管的选型原则 (5)9.4 总结 (6)第9章电力二极管、电力晶体管和晶闸管的应用简介9.1 电力二极管的应用简介电力二极管（Power Diode）在20世纪50年代初期就获得应用，当时也被称为半导体整流器；它的基本结构和工作原理与信息电子电路中的二极管相同，都以半导体PN结为基础，实现正向导通、反向截止的功能。

电力二极管是不可控器件，其导通和关断完全是由其在主电路中承受的电压和电流决定的。

电力二极管实际上是由一个面积较大的PN结和两端引线以及封装组成的。

9.1.1 电力二极管的种类电力二极管主要有普通二极管、快速恢复二极管和肖特基二极管。

9.1.2 各种常用的电力二极管结构、特点和用途名称结构特点、用途实例图片整流二极管多用于开关频率不高（1kHz以下）的整流电路中。

其反向恢复时间较长，一般在5s以上，其正向电流定额和反向电压定额可以达到很高。

常见功率器件介绍功率器件是电力电子领域中重要的一种电子器件，用于变换、传递和控制电能。

常见的功率器件包括大功率二极管、晶闸管、可控硅、IGBT和MOSFET等。

本文将对这些常见的功率器件进行介绍。

1.大功率二极管：大功率二极管是一种常见的功率器件，具有较低的导通压降和较高的瞬态响应速度。

常见的大功率二极管如Schottky二极管，它具有快速导通、快速关断，适合于高频和高效率的电力转换系统。

大功率二极管常用于电流整流和反向保护等电源应用中。

2. 晶闸管（Thyristor）：晶闸管是一种可控硅器件，具有双向导通特性。

晶闸管的导通状态由门极信号控制，一旦导通后，其二极管部分将保持导通状态，直到控制信号消失或电流下降至谷值。

晶闸管适用于高压、高电流的交流电源控制和整流应用，如交流调光、电动机控制和功率变换等。

3.可控硅（SCR）：可控硅是一种具有双向导通特性的功率器件，可通过外部电压触发，从而控制其导通和关断状态。

可控硅的导通需要一个触发脉冲，一旦导通，只能通过降低电流或断开电源来关断。

可控硅广泛应用于高压电源、充电器、交直流变换器和电动机驱动器等系统中。

4. IGBT（Insulated Gate Bipolar Transistor）：IGBT是一种功率MOSFET和双极型晶体管的混合器件，结合了二者的优点。

IGBT具有低导通压降和高开关速度的特点，在高频和高效率的应用中广泛使用。

IGBT适用于电力电子中的交流调变器、逆变器和电动机驱动器等应用。

5. MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）：MOSFET是一种具有储存性的功率晶体管，可以在接通状态下进行电流放大，适用于低功率和中功率应用。

MOSFET具有低导通压降、高开关速度和可控性强的优点。

在电源管理、电动机控制和逆变器等应用中，MOSFET是一种常见的功率器件。

总结起来，大功率二极管、晶闸管、可控硅、IGBT和MOSFET是常见的功率器件。

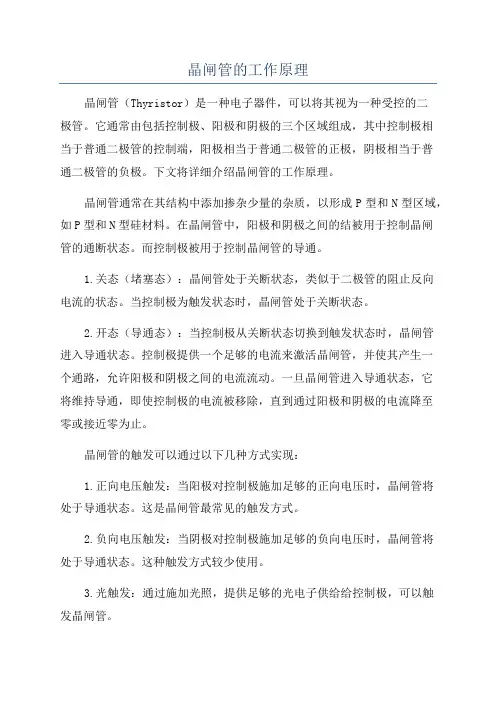

晶闸管的工作原理晶闸管（Thyristor）是一种电子器件，可以将其视为一种受控的二极管。

它通常由包括控制极、阳极和阴极的三个区域组成，其中控制极相当于普通二极管的控制端，阳极相当于普通二极管的正极，阴极相当于普通二极管的负极。

下文将详细介绍晶闸管的工作原理。

晶闸管通常在其结构中添加掺杂少量的杂质，以形成P型和N型区域，如P型和N型硅材料。

在晶闸管中，阳极和阴极之间的结被用于控制晶闸管的通断状态。

而控制极被用于控制晶闸管的导通。

1.关态（堵塞态）：晶闸管处于关断状态，类似于二极管的阻止反向电流的状态。

当控制极为触发状态时，晶闸管处于关断状态。

2.开态（导通态）：当控制极从关断状态切换到触发状态时，晶闸管进入导通状态。

控制极提供一个足够的电流来激活晶闸管，并使其产生一个通路，允许阳极和阴极之间的电流流动。

一旦晶闸管进入导通状态，它将维持导通，即使控制极的电流被移除，直到通过阳极和阴极的电流降至零或接近零为止。

晶闸管的触发可以通过以下几种方式实现：1.正向电压触发：当阳极对控制极施加足够的正向电压时，晶闸管将处于导通状态。

这是晶闸管最常见的触发方式。

2.负向电压触发：当阴极对控制极施加足够的负向电压时，晶闸管将处于导通状态。

这种触发方式较少使用。

3.光触发：通过施加光照，提供足够的光电子供给给控制极，可以触发晶闸管。

4.辅助触发：通过外部线路提供触发脉冲，如触发电压或触发电流脉冲，也可以触发晶闸管。

晶闸管在电力系统中具有广泛的应用，主要用于控制交流电源的电压和电流。

它可以作为开关或控制元件，用于步进电机、稳压器、变频器等设备中。

由于晶闸管具有可靠、耐电压高、响应速度快等优点，所以在许多高功率电子设备中得到了广泛的应用。

总结来说，晶闸管是一种可控的电子开关，它允许电流在阳极和阴极之间流动或不流动。

通过控制极的触发信号，晶闸管可以从关断状态切换到导通状态。

晶闸管的工作原理相对简单，但其应用广泛，可以在电力系统和电子设备中提供精确的电流和电压控制功能。

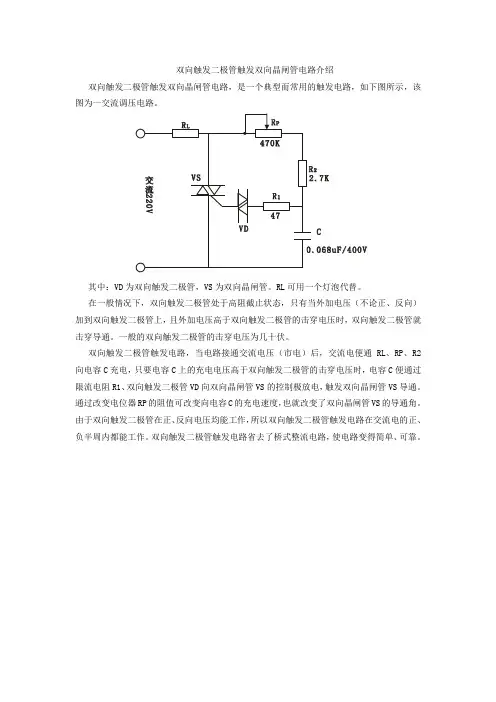

双向触发二极管触发双向晶闸管电路介绍
双向触发二极管触发双向晶闸管电路，是一个典型而常用的触发电路，如下图所示，该图为一交流调压电路。

其中：VD为双向触发二极管，VS为双向晶闸管。

RL可用一个灯泡代替。

在一般情况下，双向触发二极管处于高阻截止状态，只有当外加电压（不论正、反向）加到双向触发二极管上，且外加电压高于双向触发二极管的击穿电压时，双向触发二极管就击穿导通。

一般的双向触发二极管的击穿电压为几十伏。

双向触发二极管触发电路，当电路接通交流电压（市电）后，交流电便通RL、RP、R2向电容C充电，只要电容C上的充电电压高于双向触发二极管的击穿电压时，电容C便通过限流电阻R1、双向触发二极管VD向双向晶闸管VS的控制极放电，触发双向晶闸管VS导通。

通过改变电位器RP的阻值可改变向电容C的充电速度，也就改变了双向晶闸管VS的导通角。

由于双向触发二极管在正、反向电压均能工作，所以双向触发二极管触发电路在交流电的正、负半周内都能工作。

双向触发二极管触发电路省去了桥式整流电路，使电路变得简单、可靠。

一、引言二极管、晶体管、晶闸管作为电子元件，在现代电子科技中具有重要的作用。

它们的符号不仅仅是标识其外形，更是代表着其内部结构和工作原理。

本文将深入探讨二极管、晶体管、晶闸管的符号，帮助读者更全面地理解这些电子元件的特点和应用。

二、二极管的符号二极管是一种只能导通一个方向的半导体器件，常用于电子电路中的整流、变频和限幅等功能。

在电子元件的图纸或电路图中，二极管的符号通常由一个三角形和一条水平线组成。

其中，三角形一端的角表示二极管的P端，即阳极；另一端的水平线表示二极管的N端，即阴极。

这个符号简单直观，清晰地表示了二极管的工作原理。

三、晶体管的符号晶体管是一种放大信号的半导体器件，其符号通常由一组相互连接的箭头组成。

箭头的方向表示了晶体管中电流的流向，以及控制端与电流流向之间的关系。

晶体管分为NPN型和PNP型两种，对应的符号也有所不同。

NPN型晶体管的符号中，两个朝向晶体管内部的箭头表示了从基极到发射极的电流流向；而PNP型晶体管的符号中，两个背向晶体管内部的箭头表示了从发射极到基极的电流流向。

这种符号设计能够直观地反映晶体管的输电性质和工作原理。

四、晶闸管的符号晶闸管是一种可控硅器件，具有开关功能和放大功能，被广泛应用于电力电子等领域。

其符号通常由一个由两个箭头组成的三角形和一个控制极组成。

三角形的两个箭头表示了晶闸管中的PN结，控制极则表示了晶闸管的触发电路。

晶闸管的符号设计简单明了，能够清晰地表示其内部结构和工作原理。

五、总结通过深入探讨二极管、晶体管、晶闸管的符号，我们可以更全面地理解这些电子元件的特点和应用。

二极管的符号由三角形和水平线组成，简洁直观；晶体管的符号由一组箭头表示，能够清晰地反映其输电性质和工作原理；晶闸管的符号由三角形和控制极组成，简单明了。

这些符号设计不仅帮助工程师们更方便地理解电路图，也为电子元件的应用提供了便利。

六、个人观点和理解在我看来，电子元件的符号设计是非常重要的，它直接影响着工程师们对电路图的理解和设计。
