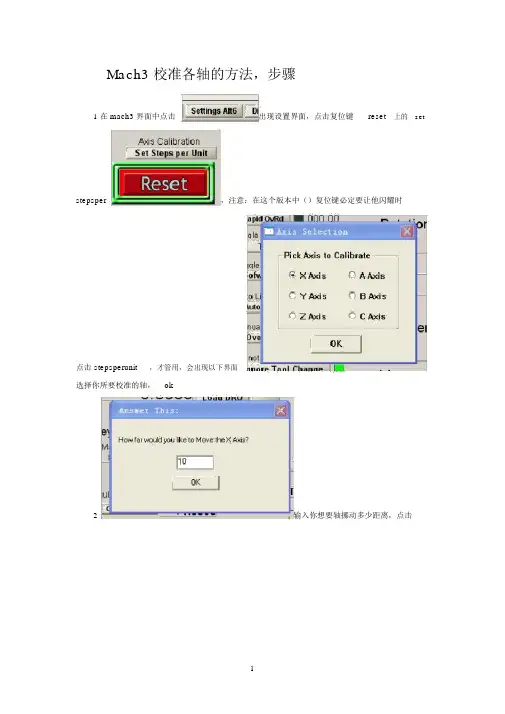

Mach3 校准各轴的方法,步骤
1 在 mach3 界面中点击出现设置界面,点击复位键reset上的set stepsper,注意:在这个版本中()复位键必定要让他闪耀时
点击 stepsperunit,才管用,会出现以下界面
选择你所要校准的轴,ok
2输入你想要轴挪动多少距离,点击
ok,走完以后量一下轴实质挪动多
少,走了多少就填多少,然后点击ok
mach3 自动调理电机所需要的脉冲,点击是(y)。
,其余轴一样。
各轴校准完成,可连结电路板,启动mach3 测试。
注意: mach3运转时不正常,与其余软件共同运转时受影响,可封闭软件,或许重启
电脑从头测试。

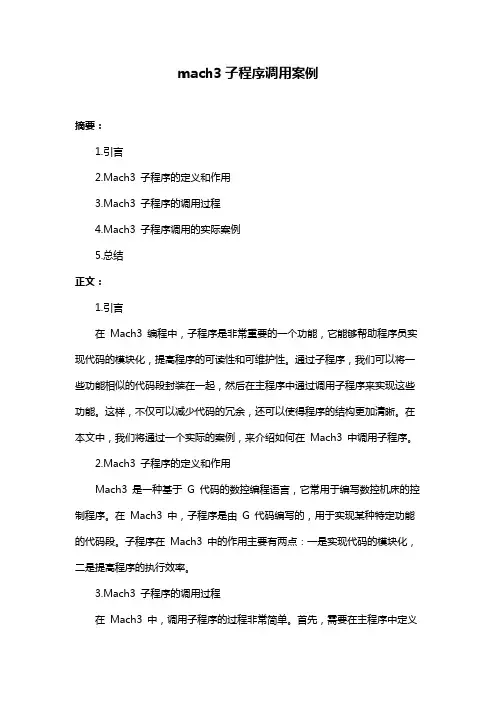

mach3子程序调用案例摘要:1.引言2.Mach3 子程序的定义和作用3.Mach3 子程序的调用过程4.Mach3 子程序调用的实际案例5.总结正文:1.引言在Mach3 编程中,子程序是非常重要的一个功能,它能够帮助程序员实现代码的模块化,提高程序的可读性和可维护性。
通过子程序,我们可以将一些功能相似的代码段封装在一起,然后在主程序中通过调用子程序来实现这些功能。
这样,不仅可以减少代码的冗余,还可以使得程序的结构更加清晰。
在本文中,我们将通过一个实际的案例,来介绍如何在Mach3 中调用子程序。
2.Mach3 子程序的定义和作用Mach3 是一种基于G 代码的数控编程语言,它常用于编写数控机床的控制程序。
在Mach3 中,子程序是由G 代码编写的,用于实现某种特定功能的代码段。
子程序在Mach3 中的作用主要有两点:一是实现代码的模块化,二是提高程序的执行效率。
3.Mach3 子程序的调用过程在Mach3 中,调用子程序的过程非常简单。
首先,需要在主程序中定义子程序,这可以通过使用G 代码中的`G90`指令来实现。
例如,我们可以定义一个名为`SUBROUTINE_NAME`的子程序,其代码如下:```G90 DEFINE SUBROUTINE_NAME(一些G 代码指令)G90 END```然后,在主程序中,可以使用`G60`指令来调用子程序。
例如,如果我们想要在主程序中调用上面定义的子程序,可以使用以下代码:```G60 CALL SUBROUTINE_NAME```这样就完成了对子程序的调用。
在调用子程序之后,子程序中的所有G 代码指令都会被执行。
4.Mach3 子程序调用的实际案例下面,我们通过一个实际的案例,来说明如何在Mach3 中调用子程序。
假设我们有一个数控车床,需要按照一定的加工工艺来加工一个零件。
我们可以将这个加工工艺分解为以下几个步骤:- 刀具快速移动到初始位置- 刀具进行粗加工- 刀具进行精加工- 刀具快速移动到结束位置对于这个加工工艺,我们可以编写一个子程序,然后在主程序中调用这个子程序。

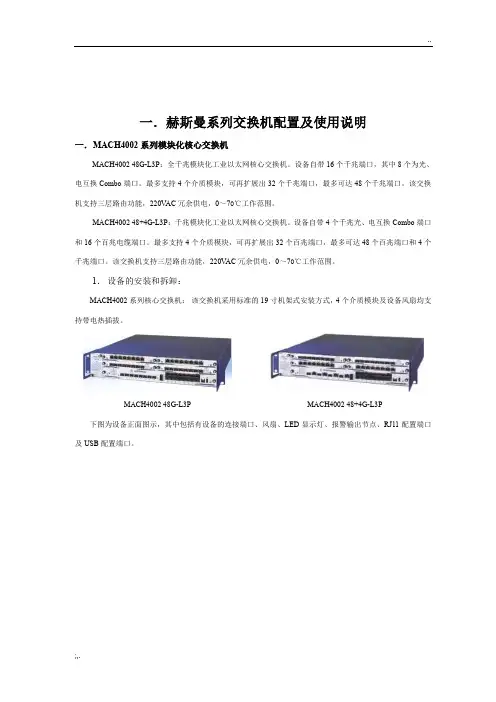

一.赫斯曼系列交换机配置及使用说明一.M ACH4002系列模块化核心交换机MACH4002 48G-L3P:全千兆模块化工业以太网核心交换机。
设备自带16个千兆端口,其中8个为光、电互换Combo端口。
最多支持4个介质模块,可再扩展出32个千兆端口,最多可达48个千兆端口。
该交换机支持三层路由功能,220V AC冗余供电,0~70℃工作范围。
MACH4002 48+4G-L3P:千兆模块化工业以太网核心交换机。
设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。
最多支持4个介质模块,可再扩展出32个百兆端口,最多可达48个百兆端口和4个千兆端口。
该交换机支持三层路由功能,220V AC冗余供电,0~70℃工作范围。
1.设备的安装和拆卸:MACH4002系列核心交换机:该交换机采用标准的19寸机架式安装方式,4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示,其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。
LED显示灯位于正面左下方,如下图所示:交换机的背面为基本电源模块安装位置,如下图所示:2.设备的配置:设置IP地址的方法:1.通过超级终端的命令行(需要有专用的线缆:串口转V.24);2.通过HiDiscovery 软件,搜索所有的网络设备,设置其IP地址和子网掩码;3.使用BOOTP和DHCP服务器来设置IP地址。
(本方法不推荐在这里使用); 4.使用自动设置适配器ACA21(USB接口)常用的配置方法:1.通过超级终端的命令行(同上);2.通过WEB界面(需要IE5.5以上,并且要装有JA VA 1.3以上),在IE地址栏里输入交换机的IP地址,即可访问设置界面。
每次更改设置需要点击“SET”按键,并选择保存; 3. 使用网管软件HiVision进行配置,每次的修改同样需要进行SET和保存。

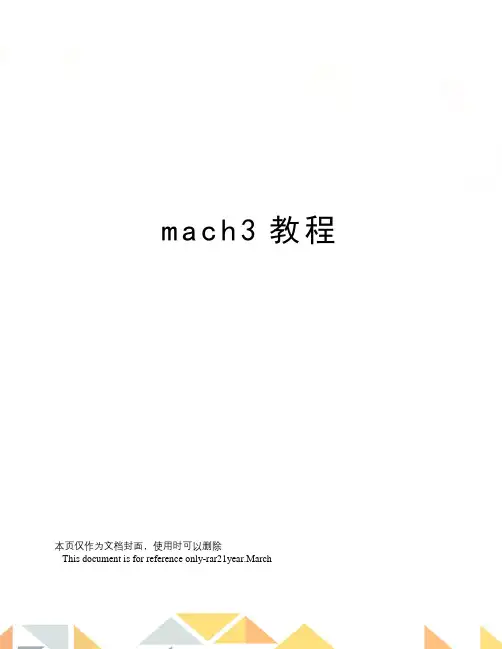

m a c h3教程本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March安装培训教程声明:本雕刻机作为网络交流的个人作品,成品及半成品及套件并非严格意义上的商品,使用者需具备相关知识,凡是涉及机械、电子、计算机的设备都有可能因使用不当或病毒、与其它软件兼容原因等造成故障,此故障可能造成一定的危险及经济损失,本人不对直接及间接损失承担相应责任。
有关软件版权:本机器所涉及的相关软件均来自互联网,原作者享有版权,作为学习了解之用请及时删除并购买授权软件,使用没有授权的软件造成一切损失及法律问题由使用者自行承担。
有关培训范围:本人只对CNC雕刻机承担相应的责任,货款只是设备本身的价格未包含任何软件及软件培训费用,货到后用户在手册指导或通过网络在作者指导下设备调试成功即确认作者的工作完成,本设备使用过程中所涉及到的所有软件不在作者的培训责任之内,作者只能给予适当知道及在自己则能力之内给予答疑解惑网络时代请广大玩家尽量利用网络工具求助交流设备及软件的安装及设置警告:变频主轴属于精密高速专业主轴,变频是设置非常专业,设置不当将造成变频器和主轴电机的损毁,用户不要私自更改变频器设置,不要拆解主轴电机和变频器,变频器内部有高压可能对您造成伤害,变频器的频率很高如果设备接地不合格可能对系统造成干扰不能正常工作。
数控雕刻机是依靠相关软件控制工作的,设备上的一些安全触发装置也是依靠正确的软件设置才能正常运行,在没有完全确认设置正确的情况下冒然装刀试机可能都设备造成永久的损伤!本设备采用计算机并行接口和PC连接,控制软件MACH3通过并口端口控制雕刻机各轴按照指令运行WINDOWS请用sp2版本,其他版本可能出问题提示:并口(打印口)要求工作在EPP模式,任何其它模式可能造成雕刻机不能正常运行,有关EPP模式的设置应在计算机主板BIOS中进行,各个厂家的设置方法不尽相同,请参阅计算机的说明书进行设置。

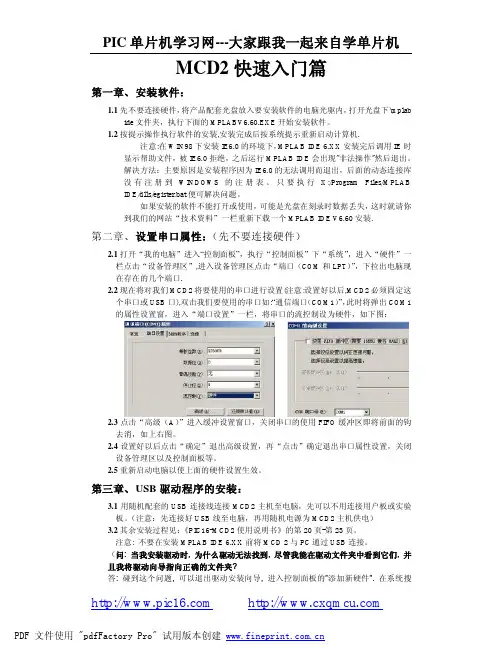

MCD2快速入门篇第一章、安装软件:1.1先不要连接硬件,将产品配套光盘放入要安装软件的电脑光驱内,打开光盘下\mplabide文件夹,执行下面的MPLABV6.60.EXE开始安装软件。
1.2按提示操作执行软件的安装,安装完成后按系统提示重新启动计算机.注意:在WIN98下安装IE6.0的环境下,MPLAB IDE 6.XX安装完后调用IE时显示帮助文件,被IE6.0拒绝,之后运行MPLAB IDE会出现"非法操作"然后退出。
解决方法:主要原因是安装程序因为IE6.0的无法调用而退出,后面的动态连接库没有注册到WINDOWS的注册表。
只要执行X:/Program Files/MPLABIDE/dlls/egister.bat便可解决问题。
如果安装的软件不能打开或使用,可能是光盘在刻录时数据丢失,这时就请你到我们的网站“技术资料”一栏重新下载一个MPLAB IDE V6.60安装.第二章、设置串口属性:(先不要连接硬件)2.1打开“我的电脑”进入“控制面板”,执行“控制面板”下“系统”,进入“硬件”一栏点击“设备管理区”,进入设备管理区点击“端口(COM和LPT)”,下拉出电脑现在存在的几个端口.2.2现在将对我们MCD2将要使用的串口进行设置(注意:设置好以后,MCD2必须固定这个串口或USB口),双击我们要使用的串口如:“通信端口(COM1)”,此时将弹出COM1的属性设置窗,进入“端口设置”一栏,将串口的流控制设为硬件,如下图:2.3点击“高级(A)”进入缓冲设置窗口,关闭串口的使用FIFO缓冲区即将前面的钩去消,如上右图。
2.4设置好以后点击“确定”退出高级设置,再“点击”确定退出串口属性设置,关闭设备管理区以及控制面板等。
2.5重新启动电脑以使上面的硬件设置生效。
第三章、U SB驱动程序的安装:3.1用随机配套的USB连接线连接MCD2主机至电脑,先可以不用连接用户板或实验板。
MK2 USBCNC脱机功能使用
MK2比MK1功能强多了,有外接启动按钮,还可以外接SD卡,进行脱机(不要开电脑)进行雕刻。
介绍使用方法
1:设置软件:
设置好输入,外启动,停止。
2:制作脱机文件
把需要脱机的程序导入软件中,这台雕刻机的参数速度都设置好,再操作
文件/导出刀具路径/ RAW文件,文件名:toolpath.raw,文件名不能改。
把这个文件保存到SD卡上,SD卡上只能运行一个文件
3:脱机操作
把SD卡插入MK2控制板上,控制板连接外部电源,手动对刀,因为没有电脑显示,只能靠眼睛看了,对好刀后,按一下控制板复位按钮,清除内存数据,按启动就可以运行。
Mac的使用方法包括以下步骤:
1. 启动电脑:按下电脑上的电源按钮,电脑启动后进入桌面或操作系统。
2. 打开应用程序:在Mac上,应用程序通常位于“应用程序”文件夹中。
您可以通过单击Dock栏上的“Launchpad”图标或双击应用程序图标来打开应用程序。
3. 移动光标:使用鼠标或触控板,将光标移动到所需的位置。
4. 选择文本:使用鼠标或触控板,单击并拖动以选择文本。
您还可以使用键盘上的箭头键来选择文本。
5. 复制和粘贴文本:选择文本后,按Command+C进行复制,按Command+V进行粘贴。
您也可以使用鼠标右键菜单或触控板手势进行复制和粘贴。
6. 保存文件:当您创建或编辑文件时,需要选择保存的位置并命名文件。
在Mac上,保存文件时可以使用默认设置或自定义设置。
7. 调整系统设置:在Mac上,您可以使用系统偏好设置来调整各种设置,例如网络、显示器、声音等。
8. 使用多任务处理:在Mac上,您可以使用多个应用程序和窗口同时处理任务。
您可以使用 Mission Control、分屏或多任务功能来管理应用程序和窗口。
9. 退出应用程序:当您完成使用应用程序时,可以单击应用程
序窗口左上角的“关闭”按钮或使用Command+Q快捷键退出应用程序。
10. 关机电脑:在Mac上,您可以使用菜单栏中的“关机”选项或按下Command+Eject快捷键来关机电脑。
以上是Mac的基本使用方法,具体操作可能会因操作系统版本和个人偏好而有所不同。
Mach3软件的设置方法
以下设置是采用温州通卡的接口板。
接口板并口的定义
1、主轴低速;
2、X脉冲;
3、X方向;
4、Y脉冲;
5、Y方向;
6、Z脉冲;
7、Z方向;
8、A脉冲;
9、A方向;10、急停;11、Y 限位;12、X限位;13、Z限位;14、主轴脉冲;15、A限位;16、B脉冲;17、B方向。
1、首先选择公制;
2、设置端口,并将内核速度设置为65000
2、电机输出设置
3、输入信号设置,限位、急停、对刀等功能靠这里的设置实现
4、输出信号设置
5、电机参数设置,X、Y轴的螺距是4mm,采用32细分,setps per 设置为1600,Z轴的螺距是5mm,采用32细分,setps per 设置为1280
先点一下“紧急复位”,使灯停止闪动,再点“循环开始”就可以运行G代码程序了。
MHDD2的中文使用方法MHDD2.9的使用:工作环境在DOS下。
需要注意的是,不要将MHDD放在需要检测及修复的硬盘上,另外,MHDD也无法在打开了写保护的软盘、硬盘及光盘上正常工作。
运行MHDD后,MHDD首先同样要检测系统中的所有硬盘并给出连接图示。
我们随时可以按“shift+F3”键重新扫描硬盘连接状态。
选择需要处理的硬盘后,就进入了MHDD的主界面。
最上面一行为状态行,主要是显示BUSY、WRFT、AMNF、及TONF等硬盘(或硬盘某个扇区)或软件的当前状态。
在状态行下面,是当前硬盘的磁头、柱面、扇区等参数。
再往下则列出了MHDD的所有可用的命令。
本人独自研究,为方便大家区分,特将mhdd所认到的坏道分为三类:1维修进程中绿色图标以下的;(少量绿色图标也可修复)2维修进程中绿色图标和红色图标;3维修进程中的繁体字符、W、以及少量?号scan命令:用于磁盘表面介质扫描与修复。
MHDD将从保留容量中拿出同等容量的扇区来取代新发现的坏扇区,并将坏扇区的物理地址写入G-list表。
所以硬盘总容量不会减少。
这种修复方式是基于硬件底层的方法。
MHDD并不是通过主板的BIOS来控制硬盘,而是直接读取硬盘的所有物理扇区。
运行scan命令后,M HDD首先会报告当前硬盘的型号、串号、固件版本、支持的数据传输模式等参数(运行其它命令同样如此),然后进入scan状态。
在扫描硬盘在前,我们还必须设置扫描配置。
主要选项有扫描寻址模式(LBA或CHS),起始及结束的柱面或扇区、超时时限、清零时限、及是否重复扫描/修复。
为了达到修复效果,建议打开remap(坏道重映射)、Loop the test/repair(重复扫描/修复)及Erase WAITs等选项。
设置完成后按“F4”就可开始磁盘扫描。
扫描时,在屏幕的右侧将显示磁盘表面各种状态的数量统计。
“?”上面的灰度块表示磁盘表面状态正常,而彩色块表示此处的磁盘有潜在不稳定因素,尤其是红色块,则很容易转化我物理坏道。
MACH2的简单使用教程
作者:htht99 原载:磁动力电子论坛
做这个教程的原由是看到很多爱好者发帖求问,而回帖的基本没有
首先声明,偶不是高手,半瓶醋而已,所以作的很简单,但看明白了雕刻机可以运行,
请高手指导,偶也顺便学习下
首先下载MACH2和破解(废话)点机安装文件一路NEXT
图1(点击看大图)
图2(点击看大图)
图3(点击看大图)
把破解文件复制到C盘(默认安装目录)MACH2根目录下覆盖原文件
图4(点击看大图)
运行桌面的Mach2Mill,点击配置----端口和引脚选相
图5(点击看大图)
点输出脚分配,根据你的驱动板设置各端口引脚号
图6(点击看大图)
再点电机运行参数调整,每单位步数的意思是行走1MM的距离所需要的步数,根据你
用的丝杆螺距设置,假如螺距为5MM,驱动板设置为整步,那么1MM需要40步。速度和
加速度设置要根据你用的电机慢慢由低到高调,以电机不失步为原则,此时是你的电机最高
运行速度,刻硬质材料要调低速度,调整时要一轴调好保存在调下一个轴参数,最后别忘了
点确定保存
图7(点击看大图)
调好后点REST,让不停变换的红绿状态固定在绿色上
图8
点击文件--加载G代码
图9(点击看大图)
点Cycle Start? Alt-r运行G代码,至此雕刻机可以动作了
图10(点击看大图)
PS:仓促之做,水平有限难免出现错误,请指正我会修改
