精馏塔的工作原理及建模

精馏塔毕业论文精馏塔毕业论文精馏塔是化学工程领域中一种重要的设备，广泛应用于石油化工、化学制药、食品加工等行业。

在精馏塔的设计和操作中，涉及到许多理论和实践问题，因此，本文将探讨精馏塔的原理、设计和优化方法，以及一些实际应用案例。

一、精馏塔的原理精馏塔是一种用于分离液体混合物的设备，其基本原理是利用不同组分的挥发性差异，在塔内进行蒸馏和冷凝，从而实现分离。

在精馏塔内，液体混合物被加热至沸腾，产生蒸汽，然后通过填料层或板层进行传质和传热，最终在冷凝器中冷却并分离为不同的组分。

二、精馏塔的设计精馏塔的设计是一个复杂的过程，需要考虑许多因素，如物料性质、操作条件、分离效率等。

常见的设计方法包括理论计算方法和经验公式方法。

在理论计算方法中，常用的有McCabe-Thiele图、Ponchon-Savarit图等，这些图形方法可以帮助工程师快速估算精馏塔的塔板数、回流比等参数。

而在经验公式方法中，常用的有Fenske方程、Underwood方程等，这些公式基于实验数据和经验公式，适用于一些常见的分离系统。

三、精馏塔的优化精馏塔的优化是为了提高分离效率、节约能源和降低成本。

常见的优化方法包括改变操作条件、优化塔板结构和填料选型等。

改变操作条件是一种常见的优化方法，例如调整回流比、塔顶温度和塔底温度等，可以改善分离效果。

此外，优化塔板结构也是一种重要的方法，例如改变塔板孔径、增加塔板数目等，可以提高传质和传热效率。

填料选型也是一个关键的优化因素，合适的填料可以提高液体和气体的接触面积，从而提高分离效率。

四、精馏塔的实际应用精馏塔在许多领域都有广泛的应用。

以石油化工行业为例，精馏塔被用于原油分馏、石油化学产品的提纯等过程。

在化学制药行业，精馏塔用于药物的纯化和提纯。

在食品加工行业，精馏塔则用于酒精的提纯和饮料的生产。

总结精馏塔作为一种重要的分离设备，在化学工程领域具有广泛的应用。

其设计和优化是一个复杂而关键的过程，需要考虑多个因素。

化工精馏塔工作原理化工精馏塔是化工工业中常见的一种分离设备，广泛应用于石油、化工、制药等领域。

它通过塔内液体与气体的接触和传质作用，实现不同组分的分离和提纯。

本文将从化工精馏塔的工作原理、结构组成、操作方式和应用领域等方面进行详细的介绍。

一、工作原理化工精馏塔的工作原理基于不同组分的沸点差异，通过在塔内部创建多级接触以及液相和气相的传质作用，实现对混合物的分离和提纯。

其基本原理可描述为：在塔内的上部通入混合物，并通入所需的热量以升温混合物，并引发其分馏行为。

通过对混合物的升温和冷却，使不同组分在塔内得以沸腾和凝结，最终达到分离的目的。

化工精馏塔的工作原理主要包括以下几个方面：1. 多级接触：精馏塔内通常设置有多级填料或塔板，用于增加液气接触的次数，从而提高分馏效率。

在精馏塔内部，液体从上部流下，并在填料或塔板上形成薄膜，与由下部通入的蒸汽或气体进行接触。

2. 液相和气相传质：通过塔内不同级别的填料或塔板，使液相和气相能够充分接触，实现物质的传质。

塔内的温度梯度也会引发物质的传质现象，促使不同组分在塔内达到沸腾和凝结。

3. 混合物的升温和冷却：对混合物进行升温以实现分馏，同时通过冷却装置对凝结后的组分进行冷却，最终得到目标产品。

二、结构组成化工精馏塔的基本结构主要包括塔体、填料或塔板、进料口、出料口、蒸汽引入口、冷却水口等。

填料或塔板的设计和布置对于塔的分馏效率具有重要影响，不同形式的填料或塔板能够实现不同的传质效果，从而影响最终产品的质量。

1. 塔体：塔体一般由碳钢、不锈钢或其他耐腐蚀材料制成，具有耐压和耐腐蚀的特性。

塔体通常为立式圆柱形，内设置有填料或塔板，以实现多级接触和传质。

2. 塔板或填料：塔板通常由穿孔板、泡沫塞板、梯形板等形式构成，用于支撑和分散进料液体，以及实现液气接触。

填料通常采用环形填料、泡沫填料、球形填料等，用于增加液气接触面积。

3. 进料口和出料口：进料口用于通入混合物，而出料口则用于收集分馏后的目标产品。

精馏塔的原理和流程精馏塔是一种常见的化工设备，主要用于分离混合物中的不同组分。

它的原理是利用不同组分的沸点差异，通过加热和冷却的交替作用，将混合物中的各个组分逐一分离出来。

下面我们来详细了解一下精馏塔的原理和流程。

一、精馏塔的原理精馏塔的原理是基于沸点差异的。

在混合物中，不同组分的沸点不同，因此在加热的过程中，沸点较低的组分会先蒸发出来，而沸点较高的组分则会留在混合物中。

通过这种方式，我们可以将混合物中的各个组分逐一分离出来。

具体来说，精馏塔的原理可以分为以下几个步骤：1.加热：将混合物加热到一定温度，使其中沸点较低的组分开始蒸发。

2.蒸汽上升：蒸发出来的组分会形成蒸汽，向上升入精馏塔的塔体中。

3.冷却：在塔体中，蒸汽会遇到冷却器，被冷却后变成液体，这个过程叫做冷凝。

4.收集：冷凝后的液体会被收集起来，这个液体就是分离出来的组分。

5.重复：这个过程会一直重复，直到所有的组分都被分离出来。

二、精馏塔的流程精馏塔的流程可以分为以下几个步骤：1.进料：将混合物加入精馏塔的塔底。

2.加热：将混合物加热到一定温度，使其中沸点较低的组分开始蒸发。

3.蒸汽上升：蒸发出来的组分会形成蒸汽，向上升入精馏塔的塔体中。

4.冷却：在塔体中，蒸汽会遇到冷却器，被冷却后变成液体，这个过程叫做冷凝。

5.收集：冷凝后的液体会被收集起来，这个液体就是分离出来的组分。

6.排出：剩余的混合物会从塔底排出。

7.重复：这个过程会一直重复，直到所有的组分都被分离出来。

需要注意的是，精馏塔的流程是一个连续的过程，每个步骤都需要严格控制，才能保证分离效果。

此外，不同的混合物需要采用不同的操作条件，比如温度、压力、冷却器的位置等等，这些都需要根据具体情况进行调整。

三、精馏塔的应用精馏塔是一种非常常见的化工设备，广泛应用于石油化工、化学工业、制药工业等领域。

它可以用来分离各种混合物，比如石油中的不同馏分、化学品中的不同成分、药品中的不同成分等等。

2
化工数学模型
SL(j)为第 j 块塔板的液相抽出量。 根据质量平衡、能量平衡等原理，其模型方程可表示为： 1. 塔板的总物料平衡式： dM(j)/dt = L(j-1)+V(j+1)-L(j)-V(j)+F(j)-SL(j)-SV(j) 2. 塔板各组分的物料平衡式： D[M(j)x(I,j)]/dt=M(j).dx(I,j)/dt+x(I,j).dM(j)/dt =L(j-1)x(I,j-1)+V(j+1)y(I,j+1)-(L(j)+SL(j))x(I,j)-(V(j)+SV(j))y(I,j)+F(j)xF(I,j) 3. 塔板的热量平衡式： D[M(j)h(j)]/dt=M(j).dh(j)/dt+h(j).dM(j)/dt =L(j-1)h(j-1)+V(j+1)H(j+1)-[(L(j)+SL(j))h(j)-[(V(j)+SV(j)).H(j)+F(j)hF (j)+Q(j) 4. 气液平衡方程： y(I,j)=K(I,j)x(I,j) 5. 归一化方程： ������(������, ������)=1 此外，我们还需要计算精馏塔的理论塔板数 N。 这里我们运用图解法计算理论塔板数，其基本过程如下： 1. 根据汽液平衡数据或汽液平衡方程绘制出汽液平衡曲线。 2. 根据精馏段操作线性方程 Yn+1=������+1xn+
3
ห้องสมุดไป่ตู้
1

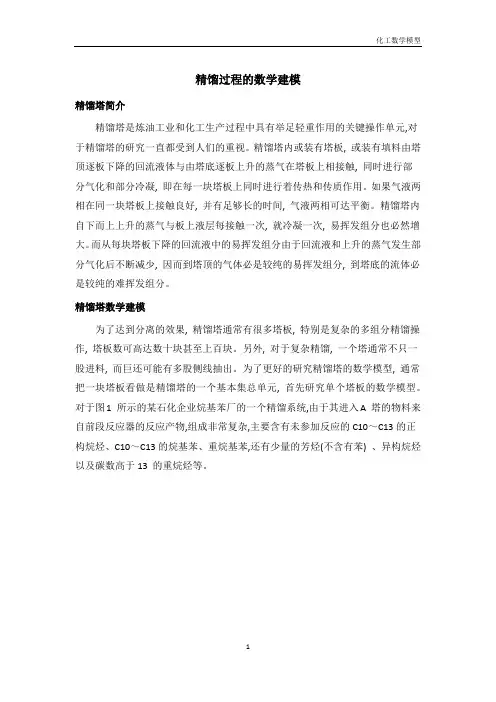

化工数学模型
A
B
图1精馏过程示意图
由于实际的塔板的情况很复杂, 为了使解决问题方便, 又不失其合理性, 作了如下假设: 1. 同一塔板可按集总参数处理。 2. 和塔板上能瞬间达到气一液平衡;其过渡过程可以用补偿参数调整。 3. 塔的热损失和塔板本身的热容可以忽略不计。 4. 忽略塔板上的气相滞留量即不考虑气相流率的动态过程。 5. 塔板上液相密度近似为常数。 假设精馏塔共有n块塔板, 按惯例把塔顶称为第1块, 把塔釜称为第n块, 中间各 塔板顺次为2,3,4,5…j…n-1。 其中:M(j)为第j块塔板上的蓄液量 T(j)为第j块塔板的温度 Q(j)为第j块塔板的蓄热量∀或加热量 x(i,j)为第j块塔板的液相组成∀2 表示组分, y(i，j)为第j块塔板的气相组成) F(j)为第j块塔板的进料量) xF(i,j)为第j块塔板的进料组成) V(j+1)，V(j)为第j块塔板的进、出气体量 SV(j)为第 j 块塔板的气相抽出 L(j-1),L(j)为第 j 块塔板的进、出液体量
