直螺纹套筒连接套丝标准

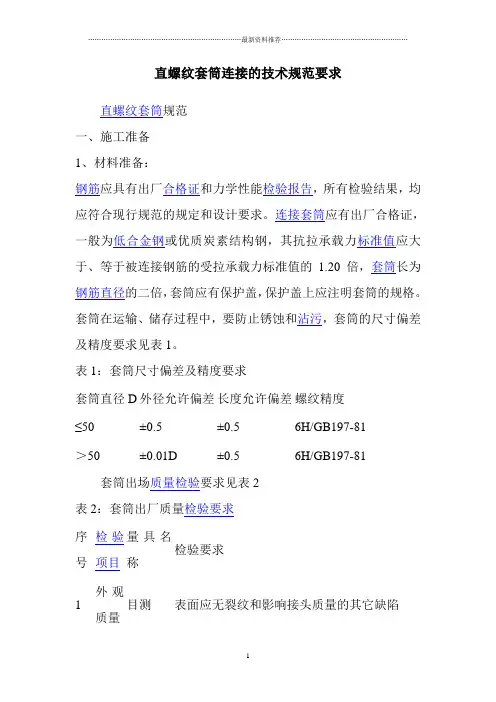

直螺纹套筒连接的技术规范要求直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。

连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的1.20倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。

套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。

表1：套筒尺寸偏差及精度要求套筒直径D 外径允许偏差长度允许偏差螺纹精度≤50±0.5 ±0.5 6H/GB197-81＞50 ±0.01D ±0.5 6H/GB197-81 套筒出场质量检验要求见表2表2：套筒出厂质量检验要求序号检验项目量具名称检验要求1 外观质量目测表面应无裂纹和影响接头质量的其它缺陷2 外型尺寸卡尺或专用量规长度及外径应满足图纸要求3 螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许从套筒两端部分旋合，旋入量不应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。

标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。

当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。

2.2技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。

2）受力钢筋滚压直螺纹接头位置应相互错开。

在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。

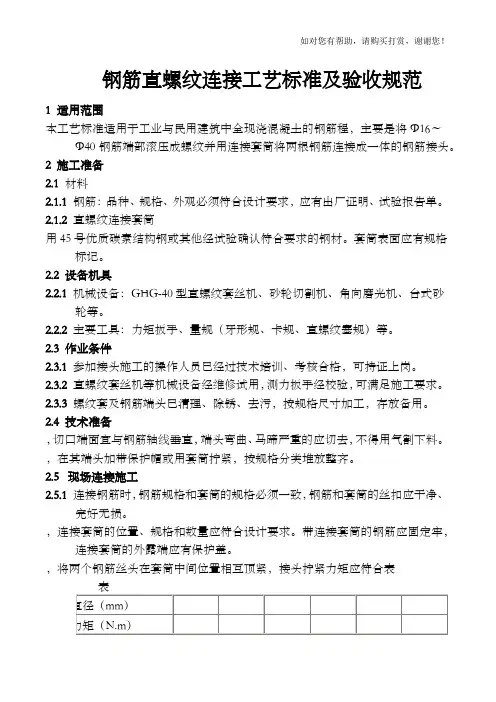

钢筋直螺纹连接工艺标准及验收规范1 适用范围本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程，主要是将Φ16～Φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接头。

2 施工准备2.1材料2.1.1钢筋：品种、规格、外观必须符合设计要求，应有出厂证明、试验报告单。

2.1.2直螺纹连接套筒用45号优质碳素结构钢或其他经试验确认符合要求的钢材。

套筒表面应有规格标记。

2.2 设备机具2.2.1机械设备：GHG-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等。

2.2.2主要工具：力矩扳手、量规（牙形规、卡规、直螺纹塞规）等。

2.3 作业条件2.3.1 参加接头施工的操作人员已经过技术培训、考核合格，可持证上岗。

2.3.2直螺纹套丝机等机械设备经维修试用，测力扳手经校验，可满足施工要求。

2.3.3螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。

2.4 技术准备，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。

，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。

2.5 现场连接施工2.5.1 连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。

，连接套筒的位置、规格和数量应符合设计要求。

带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。

，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表2.5.4经拧紧后的滚压直螺纹接头应作出标记，单边外露丝扣长度不应超过2P。

3 施工操作工艺3.1 工艺规程3.1.1直螺纹连接套连接钢筋施工工艺。

钢筋预加工在钢筋加工棚进行，其施工程序是：钢筋除锈调直钢筋端头切平（与钢筋轴线垂直）料磨光毛刺、缝边将钢筋端头送入套丝机卡盘开口内出头测量和检验丝头质量合格的按规定力矩值拧上直螺纹连接套，在两端分别拧上塑料保护套编号、成捆分类、堆放备用3.2 工艺操作方法：施工现场钢筋安装连接程序是：钢筋就位回收待连接钢筋上的保护帽拧上钢筋，首尾对接拧入连接套按直螺纹连接的力矩扭紧钢筋接头，直到力矩扳手发出响声为止用油漆在接好的钢筋上标记质检人员按规定力矩值检查钢筋连接质量，力矩扳手发出响声为合格接头做钢筋接头的抽检记录3.3 常用接头连接方法有三种：3.3.1同径或异径普通接头系分别用力矩扳手将下钢筋与连接套、连接套与上钢筋拧到规定的力矩。

1 钢筋机械连接技术规程总则1.0.1 为在混凝土结构中使用钢筋机械连接，做到技术先进、安全适用、经济合理、确保质量，制定本规程。

1.0.2 本规程适用于房屋建筑与一般构筑物中各类钢筋机械连接接头（以下简称接头）的设计、应用与验收。

1.0.3 用于机械连接的钢筋应符合现行国家标准《钢筋混凝土用钢第2部分热压带肋钢筋》GB 1499.2 4的规定。

1.0.4 钢筋机械连接除应遵守本规程外，尚应符合国家现行有关标准的规定。

2 钢筋机械连接技术规程术语、符号2.1 术语2.1.1 钢筋机械连接rebar mechanical splicing通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。

2.1.2 接头抗拉强度tensile strength of splice接头试件在拉伸试验过程中所达到的最大拉应力值。

2.1.3 接头残余变形residual deformation of splice接头试件按规定的加载制度加载并卸载后，在规定标距内所测得的变形。

2.1.4 接头试件的最大力总伸长率total elongation of splice sample at maximum接头试件在最大力下在规定标距内测得的总伸长率。

2.15 机械连接接头长度threaded sector接头连接件长度加连接件两端钢筋横截面变化区段的长度2.16 丝头钢筋端部的螺纹区段。

2.2 符号Asgt——接头试件的最大力总伸长率。

d——钢筋的公称直径。

f yk——钢筋屈服强度标准值。

f stk ——钢筋抗拉强度标准值。

fθmst——接头试件实际抗拉强度。

μ0——接头试件加载至0.6fyk并卸载后在规定标距内的残余变形；u20——接头试件按本规程附录A加载制度经高应力反复拉压20次后的残余变形。

u4——接头试件按本规程附录A加载制度经大变形反复拉压4次后的残余变形。

u8——接头试件按本规程附录A加载制度经大变形反复拉压8次后的残余变形。

钢筋直螺纹连接⼯艺标准及验收规范钢筋直螺纹连接⼯艺标准及验收规范1 适⽤范围本⼯艺标准适⽤于⼯业与民⽤建筑中全现浇混凝⼟的钢筋程，主要是将Φ16～Φ40钢筋端部滚压成螺纹并⽤连接套筒将两根钢筋连接成⼀体的钢筋接头。

2 施⼯准备2.1材料2.1.1钢筋：品种、规格、外观必须符合设计要求，应有出⼚证明、试验报告单。

2.1.2直螺纹连接套筒⽤45号优质碳素结构钢或其他经试验确认符合要求的钢材。

套筒表⾯应有规格标记。

2.2 设备机具2.2.1机械设备：GHG-40型直螺纹套丝机、砂轮切割机、⾓向磨光机、台式砂轮等。

2.2.2主要⼯具：⼒矩扳⼿、量规（⽛形规、卡规、直螺纹塞规）等。

2.3 作业条件2.3.1 参加接头施⼯的操作⼈员已经过技术培训、考核合格，可持证上岗。

2.3.2直螺纹套丝机等机械设备经维修试⽤，测⼒扳⼿经校验，可满⾜施⼯要求。

2.3.3螺纹套及钢筋端头已清理、除锈、去污，按规格尺⼨加⼯，存放备⽤。

2.4 技术准备2.4.1钢筋应先调直再加⼯，切⼝端⾯宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得⽤⽓割下料。

2.4.2检验合格的丝头应加以保护，在其端头加带保护帽或⽤套筒拧紧，按规格分类堆放整齐。

2.5 现场连接施⼯2.5.1 连接钢筋时，钢筋规格和套筒的规格必须⼀致，钢筋和套筒的丝扣应⼲净、完好⽆损。

2.5.2采⽤预埋接头时，连接套筒的位置、规格和数量应符合设计要求。

带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。

2.5.3滚压直螺纹接头应使⽤管钳和⼒矩扳⼿进⾏施⼯，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧⼒矩应符合表2.5.3的规定。

⼒矩扳⼿的精度为±5%。

2.5.4经拧紧后的滚压直螺纹接头应作出标记，单边外露丝扣长度不应超过2P。

3 施⼯操作⼯艺3.1 ⼯艺规程3.1.1直螺纹连接套连接钢筋施⼯⼯艺。

钢筋预加⼯在钢筋加⼯棚进⾏，其施⼯程序是：钢筋除锈调直钢筋端头切平（与钢筋轴线垂直）料磨光⽑刺、缝边将钢筋端头送⼊套丝机卡盘开⼝内出头测量和检验丝头质量合格的按规定⼒矩值拧上直螺纹连接套，在两端分别拧上塑料保护套编号、成捆分类、堆放备⽤3.2 ⼯艺操作⽅法：施⼯现场钢筋安装连接程序是：钢筋就位回收待连接钢筋上的保护帽拧上钢筋，⾸尾对接拧⼊连接套按直螺纹连接的⼒矩扭紧钢筋接头，直到⼒矩扳⼿发出响声为⽌⽤油漆在接好的钢筋上标记质检⼈员按规定⼒矩值检查钢筋连接质量，⼒矩扳⼿发出响声为合格接头做钢筋接头的抽检记录3.3 常⽤接头连接⽅法有三种：3.3.1同径或异径普通接头系分别⽤⼒矩扳⼿将下钢筋与连接套、连接套与上钢筋拧到规定的⼒矩。
