开关电源原理一、开关电源的电路组成[/b]：：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：二、输入电路的原理及常见电路[/b]：：1、AC输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、 DC输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

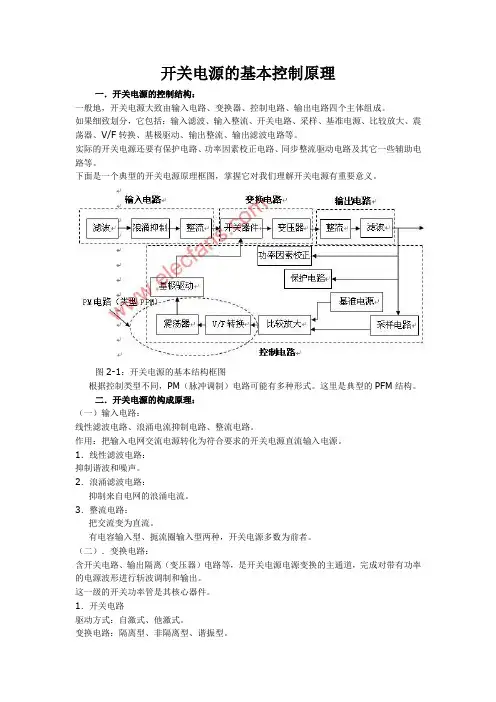

开关电源的基本控制原理一．开关电源的控制结构：一般地，开关电源大致由输入电路、变换器、控制电路、输出电路四个主体组成。

如果细致划分，它包括：输入滤波、输入整流、开关电路、采样、基准电源、比较放大、震荡器、V/F转换、基极驱动、输出整流、输出滤波电路等。

实际的开关电源还要有保护电路、功率因素校正电路、同步整流驱动电路及其它一些辅助电路等。

下面是一个典型的开关电源原理框图，掌握它对我们理解开关电源有重要意义。

图2-1：开关电源的基本结构框图根据控制类型不同，PM（脉冲调制）电路可能有多种形式。

这里是典型的PFM结构。

二．开关电源的构成原理：（一）输入电路：线性滤波电路、浪涌电流抑制电路、整流电路。

作用：把输入电网交流电源转化为符合要求的开关电源直流输入电源。

1．线性滤波电路：抑制谐波和噪声。

2．浪涌滤波电路：抑制来自电网的浪涌电流。

3．整流电路：把交流变为直流。

有电容输入型、扼流圈输入型两种，开关电源多数为前者。

（二）．变换电路：含开关电路、输出隔离（变压器）电路等，是开关电源电源变换的主通道，完成对带有功率的电源波形进行斩波调制和输出。

这一级的开关功率管是其核心器件。

1．开关电路驱动方式：自激式、他激式。

变换电路：隔离型、非隔离型、谐振型。

功率器件：最常用的有GTR、MOSFET、IGBT。

调制方式：PWM、PFM、混合型三种。

PWM最常用。

2．变压器输出分无抽头、带抽头。

半波整流、倍流整流时，无须抽头，全波时必须有抽头。

（三）．控制电路：向驱动电路提供调制后的矩形脉冲，达到调节输出电压的目的。

基准电路：提供电压基准。

如并联型基准LM358、AD589，串联型基准AD581、REF192等。

采样电路：采取输出电压的全部或部分。

比较放大：把采样信号和基准信号比较，产生误差信号，用于控制电源PM电路。

V/F变换：把误差电压信号转换为频率信号。

振荡器：产生高频振荡波。

基极驱动电路：把调制后的振荡信号转换成合适的控制信号，驱动开关管的基极。

电动机正回转停操控电路图原理电动机正-反-停操控电路中当按下复合按钮SB2时，KM1线圈通电，并经过KM1动合辅佐触头自锁。

一同KM2因地址支路中的联动按钮SB2的动断触头断开而保证断电，主电路中KM1主触头闭合、KM2主触头断开，电动机正转。

正-反-停操控线路a)主电路b)操控线路
当按下SB3时，KM1线圈因地址支路的SB3动断触头断开而断电，KM2线圈因地址支路的SB3动合触头闭合而通电，一同经过KM2动合辅佐触头自锁，主电路中构成KM1主触头断开、KM2主触头闭合的状况，电动机回转。

当按下SB1时操控线路中各线圈均断电，电动机停转。

所以该操控线路称为正-反-停操控线路。

KM1线圈与KM2线圈地址支路中既有电气互锁，又有机械互锁，该操控线路称为电气-机械两层互锁线路，比照安全牢靠，是机电设备中最常用的电气操控环节。

1。

24v开关电源电路图（一）电路以UC3842振荡芯片为核心，构成逆变、整流电路。

UC3842一种高性能单端输出式电流控制型脉宽调制器芯片，相关引脚功能及内部电路原理已有介绍，此处从略。

AC220V电源经共模滤波器L1引入，能较好抑制从电网进入的和从电源本身向辐射的高频干扰，交流电压经桥式整流电路、电容C4滤波成为约280V的不稳定直流电压，作为由振荡芯片U1、开关管Q1、开关变压器T1及其它元件组成的逆变电路。

逆变电路，可以分为四个电路部分讲解其电路工作原理。

图1 CL-A-35-24仪用DC24V开关电源1、振荡回路：开关变压器的主绕组N1、Q1的漏--源极、R2（工作电流检测电阻）为电源工作电流的通路;本机启动电路与其它开关电源（启动电路由降压限流电阻组成）有所不同，启动电路由C5、D3、D4组成，提供一个“瞬态”的启动电流，二极管D2吸收反向电压，D3具有整流作用，保障加到U1的7脚的启动电流为正电流;电路起振后，由N2自供电绕组、D2、C5整流滤波电路，提供U1芯片的供电电压。

这三个环节的正常运行，是电源能够振荡起来的先决条件。

当然，U1的4脚外接定时元件R48、C8和U1芯片本身，也构成了振荡回路的一部分。

电容式启动电路，当过载或短路故障发生时，电路能处于稳定的停振保护状态，不像电阻启动电路，会再现“打嗝”式间歇振荡现象。

工作电流检测从电阻R2上取得，当故障状态引起工作过流异常增大时，U1的6脚输出PWM脉冲占空比减小，N1自供电绕组的感应电路也随之降低，当U1的7脚供电电压低于10V时，电路停振，负载电压为0，这是过流（过载或短路）引发U1内部欠电压保护电路动作导致的输出中止;工作电流异常增大时，R2上的电压降大于1V时，内部锁存器动作，电路停振，这是由过流引发U1内部过流保护动作导致输出中止。

2、稳压回路：开关变压器的N3绕组、D6、C13、C14等元件组成的24V电源，基准电压源TL1、光耦合器U2等元件构成了稳压控制回路。
