42实验：探究加速度与力、质量的关系

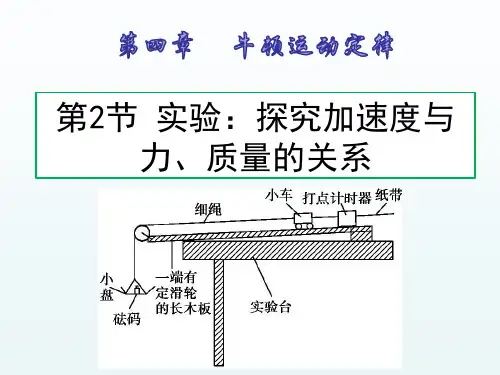

实验步骤 1．用天平测出小车和重物(包括小盘)的质量分别为 M0、 m0，并把数值记录下来． 2．按图将实验器材安装好(小车上不系绳)．
3．平衡摩擦力，把木板无滑轮的一端下面垫一薄木板， 反复移动其位置，直到打点计时器正常工作后不挂重物的小车 在斜面上做匀速直线运动为止(纸带上相邻点间距相等)．
5.保持小车的质量不变，改变所挂重物的重力，重复步骤 4，多做几次实验，每次小车从同一位置释放．
6．保持小车所受合力不变，在小车上加放砝码，并测出 小车与所放砝码的总质量 M1，接通电源，放开小车用纸带记 录小车的运动情况，取下纸带并在纸带上标上序号．
7．继续在小车上加放砝码，重复步骤 6，多做几次实验， 并将对应的质量和加速度填入表 2 中．
F．分析每条纸带，测量并计算出加速度的值 G．作 a－M 关系图象，并由图象确定 a－M 关系 (1)该同学漏掉的重要实验步骤是________，该步骤应排在 ________步实验之后． (2)在上述步骤中，有错误的是________，应把________改 为________． (3) 在 上 述 步 骤 中 ， 处 理 不 恰 当 的 是 ________ ， 应 把 ________改为________．
由于初速度为零时 a＝2t2x，如果测出这两个初速度为零的 匀加速直线运动在相同时间内发生的位移 x1、x2，位移之比就 等于加速度之比，即aa12＝xx12.
(2)怎样提供和测量物体所受的恒力：设计的实验装置如图 所示．
①对此实验中力的理解：除了在真空中抛出或落下的物体 (仅受重力)外，仅受一个力的物体几乎是不存在的．然而，一 个单独的力的作用效果与跟它大小、方向都相同的合力的作用 效果是相同的，因此，实验中的力 F 的含义可以是物体所受的 合力．

3 运动状态改变难易程度的度量 质量
学习目标
掌握用控制变量法探究加速
1
度与力、质量的定量关系。
知道测量加速度大小的方法。 2
3
了解气垫导轨减小摩擦的原 理，了解光电门及数字计时 器在实验中发挥的作用。
掌握用图象来分析实验数据， 探究物理规律的方法。
4
探究思路
实验：探 究加速度 与力、质 量的关系
回顾与思考 牛顿第一定律及理解：
物体不受力
受力平衡
物体静止或匀速直线运动 运动状态不变
物体受力
受力不平衡
物体不能保持静止或匀速 运动状态改变
那么，物体受力不平衡时，会怎样运动呢？
• 什么是物体运动状态的改变？
1 速度的改变 加速度
• 运动状态改变的原因是什么？
2
联
运动状态改变的原因
力
系
• 如何度量运动状态改变的难易程度？
学习 目标
实验器材：
气垫导轨装置（导轨、滑块、气源、光电门、光电计时 器）、钩码、砝码、天平、力传感器、细绳等。
实验探究：
学习 目标
水平放置的气垫导轨上的滑块所受的摩擦力可以忽略
时，作用在滑块上的拉力就是合外力。
实验设计：
1. 搭建好实验器材，气垫导轨水平； 2. 让滑块在钩码的作用下加速运动； 3. 记录滑块通过光电门的速度v1和v2、钩码的质量、
两光电门间的距离s； 4. 保持滑块的质量不变，通过改变钩码的个数，以改
变拉力的大小，重复实验多次。 优教提示
打开工具栏，点击“课件素材”，选取“动画演示：探究加速度与力的关系”
学习 目标
计算加速度的方法：
数据分析：将滑块质量不变时的数据记入表格进行分过光电 两光电门 加速度计 量m/kg 拉力的大 门A的速 门B的速 间的距离 算a/(m/s2)

（1）没有平衡摩擦力
（2）打点计时器应使用低压交流电源
1．关于“探究加速度与力、质量的关系”的实验，下列说法
D 正确的是( )
A．通过同时改变小车的质量m及受到的拉力F的研究，能归纳出加 速度、力、质量三者之间的关系
B．通过保持小车质量不变，只改变小车的拉力的研究，就可以归纳 出加速度、力、质量三者之间的关系
思考： 如何使小车所 受的合力等于 拉力？
（一）平衡摩擦力： 把木板的一侧垫高，利用小车重力的下滑分力来平衡
打点计时器对小车的阻力及其他阻力。 调节木板的倾斜度，使小车在不受牵引时能拖动纸带沿
木板匀速运动。
（二）测量小车所受的合力： 平衡摩擦力后，当小车受拉力时，则小车所受合力即为拉力。
测出盘和重物的总重量，它近似等于小车运动时所受的拉力。
C．通过保持小车受力不变，只改变小车质量的研究，就可以得出加 速度、力、质量三者之间的关系
④每次小车开始释放时，应尽量靠 近打点计时器，而且先接通电源， 再释放小车。
⑤若没平衡摩擦力或平衡不足（倾角过小）， 则a-F图象不过原点，与F轴相交；
若平衡过度（倾角过大），则a-F图象与 a轴相交。
实验器材
小车、砝码、小盘、细绳、一端附有定滑轮的长木板、薄木块 、打点计时器、低压交流电源、导线、纸带、复写纸、天平、 刻度尺。
m一定，F越大，a越大；
②物体的受力一定时，它的质量越小，加速度也越大；
F一定，m越小，a越大。
这只是定性关系！
物体的加速度a与它所受到的合外力F、 它的质量m有什么的定量关系？
【思考】用什么科学方法来探究它们的关系？
研究方法： （控制变量法）
保持m不变，研究a 与F的关系; 保持F不变，研究a与m的关系。

平衡摩擦力：在长木板的不带滑轮的一端下面垫上一块 薄木板，
反复移动薄木板的位置，直至小车在斜面上运动时可以保持匀速 运动状态（通过在纸带上打出的点迹是否均匀来判断），这时小 车拖着纸带运动时受到的摩擦力恰好与小车所受的重力在斜面方 向上的分力平衡。
请同学们自己确定探究方案，进行实验、作出图象，进行分析、 形成结论.
体的受力，分析加速度与力的关系
2、实验数据分析：设计表格，做a—F图像。
实验
数 据 处 理 ： 加 速 0.75 a/m·s -2 度 与 0.60 力 0.45 的 0.30 关 0.15 系
0 0.1 0.2 0.3 0.4
次数 F/N a/m ·s -2 当小 1 车质 2 量不 3 变时 4
实
验
结
论 ：
实验结论：物体所受合力不变时，
加 加速度与物体的质量成反比。
速
度 与
a 1
质
m
量
的
关
系
三、制定实验方案时的两个问题 1、怎样测量（或比较）物体的加速度?
其实，在这个实验中也可不测加速度的具体数值。
2、怎样提供和测量物体所受的恒力?
实验中的F应为物体所受的合力，如何处理小车所受的摩擦力？
影响加速度的因素
牛顿第一定律告诉我们，当物体受到外力作用时，物体的 速度会发生改变，但它无法解释速度会怎样改变。速度改变的 快慢由加速度来描述。因此探寻物体力与运动之间规律的出发 点，是应考虑加速度与什么因素有关。
列车起动时，速度 是缓慢增加的，加速度 较小。影响加速度的原 因是列车牵引力不够大 还是列车质量太大呢？
得多时，小车所受拉力才近似等于盘和砝码的总重 力。
案例二：
实验器材：
