接地电阻预防性试验作业指导书

  • 格式：doc
  • 大小：50.35 KB
  • 文档页数：3

第 1 页 共3 页
接地电阻预防性试验作业指导书
本作业指导包括：接地网接地电阻的测量、避雷针接地电阻的测量、避雷带接地电阻的
测量。

1 试验准备
1.1人员组织
表1
序号 项目 单位 数量 备注
1 工作负责人 人 1 全面负责
2 试验员 人 2 操作、记录

1.2仪器、仪表及材料配置
表2
序号 名称 型号 技术规格 单位 数量 备注
1 接地电阻仪 Victor4105A 台 1
2 接地钢钎 根 2
3 塑料多股软铜线 φ1.5mm 条 3 20m/40m/40m
4 干式温度计 只 1
5 对讲机 对 1
原始记录本 本 1

2 操作程序
2.1试验流程图

2.2试验接线图
2.2.1接地电阻测试方法在现场常用的有：
三极法（5D/0.5法）——测量探针布置如图1；

接地电阻测量仪表接线图如图3所示。
2.2.2下列图中符号及代号的说明如下；
1：接地网中心点为1
2：电位探测针的位置为2
3：电流探测针的位置为3
d12：接地网中心至电位探测针的距离
d13：接地网中心至电位探测针的距离

试验准备 选择仪器 仪器检查 接线
测试 记录 测试完毕 填写报告
第 2 页 共3 页

电压探棒 电流探棒
d12
d13

其中：
PPP
E、F － 为接地极
P － 为电压极
C － 为电流极

图1 接地电阻测量仪表接线图

基准点

图2 导通电阻测试图
3 试验步骤
3.1试验设备
该项试验应在地网施工完毕后即进行，选择适当的试验方法，试验准备按表1、表2
进行。

3.2选择仪器
根据试验要求，选择Victor4105A型接地电阻仪进行试验。

3.4仪器检查
试验前必须对仪器作必要的检查工作。首先检查外观，应完好无损，然后作通电检查，
检查无误后方可使用。

E F P C
Victor4105A
接地电阻测试仪

变压器
第 3 页 共3 页

3.5接线
按现场实际状况选择一种试验方法，按图接线。

3.6测试
（1）按照所采用的试验方法准确将联线接于探测针上。
（2）将导线根据所有仪器的要求接于仪表相应的端钮上。
3.7记录
测试时应记录：仪器型号、编号、试验地点、接地电阻值及测试方法。
记录使用墨水笔，字迹要清晰。记录本采用专门的原始记录本。记录测试数据时应复
述，操作人确认后方可记录。

3.8测试完毕
测试完毕后，回收引线和仪器，由工作负责人检查确认。工作负责人应对原始记录进
行审核，内容包括：记录内容是否漏项、测试数据有效数字、单位是否正确、记录人、试验
人签字是否完整，检查无误后，审核人应签字。

3.9填写报告
测试完毕后，应及时填写试验报告。试验报告应用计算机打印，应妥善保管磁盘。试
验报告应由技术负责人签发。并保存试验报告发放记录。

4 试验标准
测试完毕后，应立即与试验标准进行比对，有疑问应立即查找原因或重测，仍不合格应
根据其它项目试验结果综合判断，确认设备性能有问题应填写《通知单》。
电气设备和防雷设施的接地装置试验项目和标准，应符合设计规定。
微机所应≤1Ω；非微机所应≤4Ω；避雷针应≤10Ω；避雷带应≤10Ω；

5 注意事项
5.1 接地电阻的测量就选择在土壤干燥时进行，即土壤电阻系数最高时进行。如北方的夏
季最干燥时和冬季土壤冰冻最甚时进行；南方可在春秋季比较干燥的时候进行，由于土
壤的湿度对接地电阻的影响很大，因此雨后不宜测量。
5.5 注意周围环境的影响主要是电磁场的干扰，应尽量避免架空线路及漏磁较大的电气设备
的影响。
5.6 注意地下环境的影响。如尽量避开地下金属管道、地下电缆、其它接地等。
5.7 避免其它的影响，如放置的导线不能绞在一起，电流极和电压极要分开，导线接头要牢
固，探测极周围要填实等。
5.8 接地体测量点的选择主要有：主接地网、主变压器、高压断路器、高压室等接地点。一
旦位置确定，原则上不宜再作更换。
5.9夹持点应清除干净，必要时用锯条或砂布打磨光洁，将导线牢固地接好。
5.10 避雷带不宜敷设在墙内，确需敷在墙内的，必须在距地面处暴露于墙外。
5.11 新标允许避雷针与接地网联结，但应测试避雷针与地网间的导通电阻，并应检查避雷
针与地网的接地体长度不得小于15m，埋深不得小于0.6m。（DL/T620-1997 P16页1.6节）。

合集下载

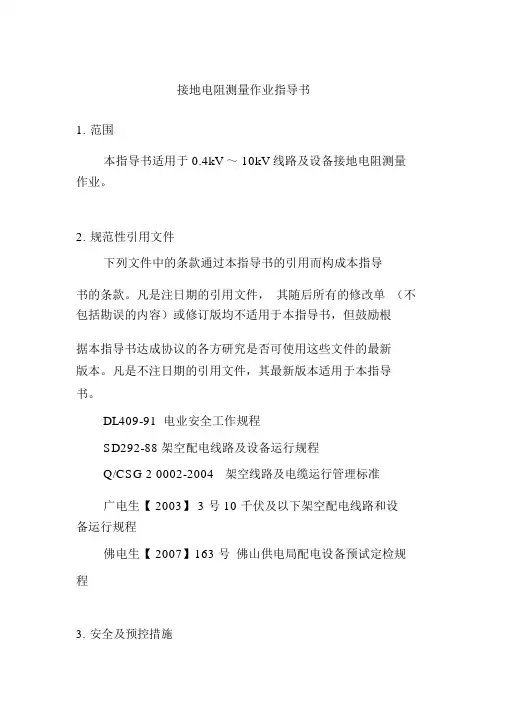

接地电阻测量作业指导书
