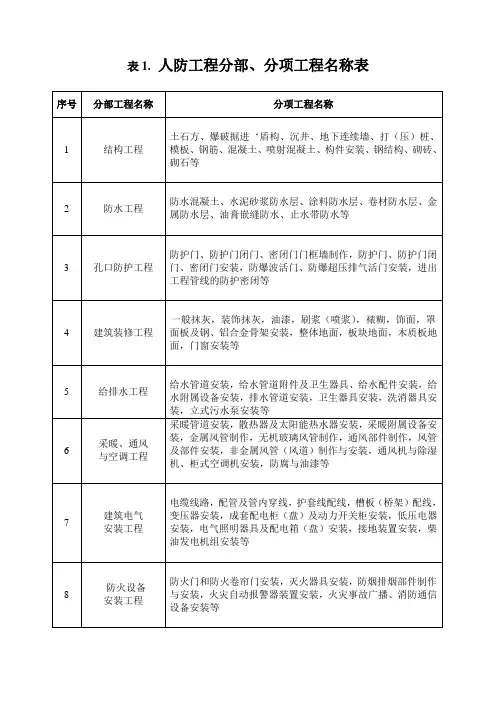

（RFJ01-2002）8.1-1 给水管道安装分项工程质量验收记录表
工程名称 结构类型 部 位 施工单位 项目经理 项目技术 负责人
分包单位 分包单位 负责人 分包项目 经 理
保证项目
项 目 质 量 情 况 1 隐蔽管道和给水系统的水压试验结果以及使用的管材品种、规格尺寸，必须符合设计要求和施工规范规定 2 管道及管道支座（墩），严禁铺设在未经处理的松土上 3 穿越水库水位线以下的水管，预埋的柔性、刚性防水套管或带有翼环的防水穿墙短管，必须符合设计要求和施工规范的规定 4 给水系统竣工后或交付使用前，必须进行吹洗
基本项目
项 目 质 量 情 况 等 级 1 2 3 4 5 6 7 8 9 10
1 管道坡度 2 碳素钢管螺纹连接 3 碳素钢管法兰连接 4 非镀锌碳素钢管焊接 5 金属管道的承插和套箍接口 6 管道支（吊、托）架及管座（墩） 7 阀门安装 8 埋地管道的防腐层 9 管道、箱类和金属支架涂漆
允许偏差项目 项 目 允许偏差 （mm） 实 测 偏 差 值（mm） 1 2 3 4 5 6 7 8 9 10 1 水平 管道纵、横方向 弯曲 给 水 铸铁管 每1m 1 全长（25m以上） ≯25 碳素 钢管 每1m 管径小于或等于100mm 0.5 管径大于100mm 1 全长(25m以上) 管径小于或等于100mm ≯13
管径大于100mm ≯25
2 立管 垂直度 给 水 铸铁管 每1m 3 全长（5m以上） ≯15 碳素 钢管 每1m 2 全长（5m以上） ≯10
3 隔热层
表面 平整度 卷材或板材 4
涂抹或其它 8
厚 度 +0.1δ -0.05δ
检查结果
保 证 项 目 基 本 项 目 检查 项，其中优良 项，优良率 % 允许偏差项目 实测 点，其中合格 点，合格率 % 检查结论 专业技术负责人 年 月 日 验收结论
监理工程师
年 月 日 注：δ为隔热层厚度。 （RFJ01-2002）8.1-2 给水硬聚氯乙烯（PVC-U）塑料管、
铝塑复合管道安装分项工程质量验收记录表 工程名称 结构类型 部 位 施工单位 项目经理 项目技术 负责人
分包单位 分包单位 负责人 分包项目 经 理
保证项目
项 目 质 量 情 况 1 管材和管件的材质、规格、尺寸必须符合设计要求 2 隐蔽和系统管道的水压试验必须符合设计要求 3 管道及支座严禁设在冻（松）土上 4 系统使用前按规定进行吹洗和消毒
基本项目 项 目 质 量 情 况 等 级 1 2 3 4 5 6 7 8 9 10 1 管道坡度 2 胶粘剂接口 3 管件橡胶密封环接口 4 管道支（吊、托）架及管座（墩） 5 阀门安装 6 防火套管、阻火圈
允许偏差项目 项 目 允许偏差 （mm） 实 测 偏 差 值（mm） 1 2 3 4 5 6 7 8 9 10 1
纵
横 向 弯 曲 给 水 塑料管 每1m DN≤100mm 1 DN＞100mm 1.5 铝塑 复合管 全长(25m以上) DN≤100mm ≯25 DN＞100mm ≯38 每1m DN≤100mm 0.5
DN＞100mm 1.0 全长(25m以上) DN≤100mm ≯13
DN＞100mm ≯25
2 垂直度
立
管
给 水 塑料管 每1m 3 全高（5m以上） ≯15 铝塑 复合管 每1m 2 全高（5m以上） ≯10
3 隔 热 层
表面 平整度 卷材或板材 4 涂抹或其它 8
厚 度 δ +0.1 0 -0.25
检查结果
保 证 项 目 基 本 项 目 检查 项，其中优良 项，优良率 % 允许偏差项目 实测 点，其中合格 点，合格率 %
检查结论 专业技术负责人 年 月 日 验收结论 监理工程师
年 月 日 （RFJ01-2002）8.2-1 给水管道附件及卫生器具给水配件安装分项工程质量验收记录表
工程名称 结构类型 部 位 施工单位 项目经理 项目技术 负责人
分包单位 分包单位 负责人 分包项目 经 理 保 证 项 目
项 目 质 量 情 况 水位计、阀门、水龙头的型号、规格，必须符合设计要求
基本项目
项 目 质 量 情 况 等 级 1 2 3 4 5 6 7 8 9 10
1 水位计 2 卫生器具给水配件
允 许 偏 差 项 目
项 目 允许偏差(mm)
实 测 偏 差 值 （mm）
1 2 3 4 5 6 7 8 9 10 1 大便器、高低水箱、角阀及截止阀 ±10 2 水龙头 ±10
3 水位尺 宽度 ±10 厚度 ±5 4 洗手盆 ±20
检查结果
保 证 项 目 基 本 项 目 检查 项，其中优良 项，优良率 % 允许偏差项目 实测 点，其中合格 点，合格率 %
检查结论 专业技术负责人 年 月 日 验收结论 监理工程师
年 月 日 （RFJ01-2002）8.3-1 给水附属设备安装分项工程质量验收记录表
工程名称 结构类型 部 位 施工单位 项目经理 项目技术 负责人
分包单位 分包单位 负责人 分包项目 经 理
保 证 项 目
项 目 质 量 情 况 1 气压水罐、离心式水泵的型号、规格必须符合设计要求。水泵就位前的基础混凝土强度、坐标、标高尺寸和螺栓孔位置必须符合设计要求和施工规范规定 2 水泵试运转的轴承温升必须符合施工规范规定 3 敞口水箱的满水试验、密闭水箱的水压试验必须符合设计要求和施工规范规定 基本项目
项 目 质 量 情 况 等 级 1 2 3 4 5 6 7 8 9 10
1 水箱支架或底座 2 水 箱 涂 漆 3 手 摇 泵
允 许 偏 差 项 目
项 目 允许偏差(mm) 实 测 偏 差 值 （mm）
1 2 3 4 5 6 7 8 9 10
1 水箱 坐 标 15 标 高 ±5 垂直度（每1m） 1
2 离心式水泵 泵体水平度(每1m) 0.1 联轴器同心度 轴向倾斜(每1m) 0.8 径向位移 0.1
3 气压水罐 坐 标 10 标 高 ±5 垂直度（每1m） 1
4 手摇泵
泵体水平度 1
标 高 ±10 检查结果
保 证 项 目 基 本 项 目 检查 项，其中优良 项，优良率 % 允许偏差项目 实测 点，其中合格 点，合格率 %
检查结论 专业技术负责人 年 月 日 验收结论 监理工程师
年 月 日 （RFJ01-2002）8.4-1 排水管道安装分项工程质量验收记录表
工程名称 结构类型 部 位 施工单位 项目经理 项目技术 负责人
分包单位 分包单位 负责人 分包项目 经 理
保证项目
项 目 质 量 情 况 1 管道的材质、规格、尺寸必须符合设计要求 2 管道的坡度必须符合设计要求或施工规范规定
3 埋设在钢筋混凝土底板中的排水干管，当管道埋深超过底板厚度时，四周应用混凝土包裹，其厚度必须符合设计要求和施工规范规定
4 排水系统竣工后的通水、通球试验结果，必须符合设计要求和施工规范规定
基本项目 项 目 质 量 情 况 等 级 1 2 3 4 5 6 7 8 9 10 1 金属和非金属管道的承插和套箍接口 2 镀锌碳素钢排水管道 螺纹连接 法兰连接 3 非镀锌碳素钢排水管道 螺纹连接 法兰连接 焊 接 4 管道支（吊、托）架及管座（墩） 5 管道、箱类及金属支架涂漆
允许偏差项目
项 目 允许偏差(mm) 实 测 偏 差 值（mm） 1 2 3 4 5 6 7 8 9 10
1 坐 标 15 2 标 高 ±15
3 水 平
管 道 纵 、 横 弯 曲
铸铁管 每1m 1 全长（25m以上） ≯25
碳素钢管 每1m 管径小于或等于100mm 0.5 管径大于100mm 1 全长(25m以上) 管径小于或等于100mm ≯13
管径大于100mm ≯25 钢筋混 凝土管 每1m 3
全长（25m以上） ≯75
4 立 管 垂 直 度
铸铁管 每1m 3 全长（5m以上） ≯15
碳素钢管 每1m 2 全长（5m以上） ≯10
检查结果
保 证 项 目 基 本 项 目 检查 项，其中优良 项，优良率 % 允许偏差项目 实测 点，其中合格 点，合格率 %
检查结论 专业技术负责人 年 月 日 验收结论 监理工程师
年 月 日
