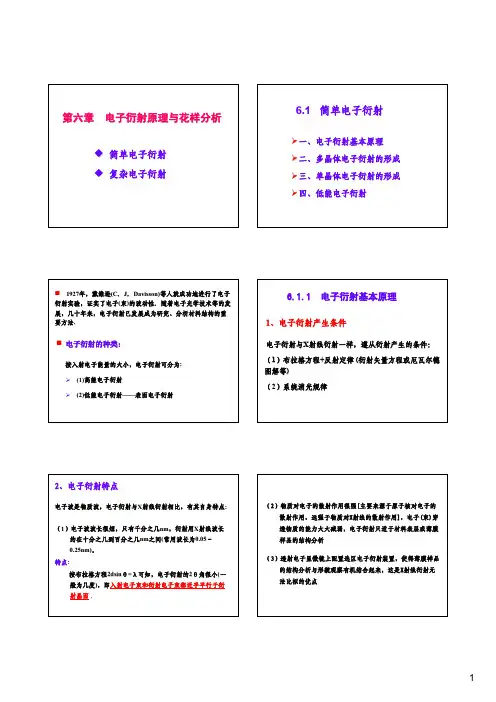

电子衍射环分析

光既具有波动特性，又具有粒子特性 。光既能像波一样向前传播，有时又 表现出粒子的特征。因此，我们称光 为“波粒二象性”。
德布罗意假设
路易·德布罗意提出所有微观粒子都具 有波粒二象性。人们熟悉的电子、质 子、中子同样具有波粒二象性。
德布罗意波长
德布罗意波长的公式
λ=h/p，其中λ是德布罗意波长，h是普朗克常数，p是动量。
表面反应动力学研究
表面反应动力学是研究表面化学反应速率和反应机制的学科，电子衍射技术在表 面反应动力学研究中发挥着重要作用。
通过分析电子衍射数据，可以获得关于表面反应中间物、产物和反应路径的信息 ，有助于深入理解表面化学反应机理和动力学过程，为催化剂设计、环境保护和 能源转化等领域提供理论支持。
06 结论
电子衍射原理的重要性和应用价值
电子衍射原理是研究物质微观结构的 重要手段，通过分析电子衍射图样可 以获得物质内部的精细结构信息，对 于材料科学、物理学、化学等领域的 研究具有重要意义。
电子衍射原理的应用范围广泛，包括 材料结构表征、晶体缺陷分析、表面 形貌观察、纳米材料研究等方面，对 于推动科学技术进步和产业发展具有 重要作用。
表面电子态研究
表面电子态研究是电子衍射在表面科学中的另一个重要应 用。通过分析电子衍射数据，可以获得表面电子的能级结 构、占据情况和跃迁行为等信息，有助于深入理解表面物 理和化学性质以及电子传输和光学性能。
表面电子态的研究对于发展新型电子器件、光电器件和能 源材料等具有重要意义，有助于推动相关领域的技术进步 和创新。
对未来研究的展望
随着科学技术的发展，电子衍射原理 的应用前景将更加广阔。未来可以进 一步拓展其在新型材料、纳米科技、 生物医学等领域的应用，为解决人类 面临的能源、环境等问题提供更多有 效手段。

衍射束 倒易杆
厄瓦尔德球
强度（任意单位）
倒易空间原点
图2-14 薄晶的倒易点拉长为倒易杆产生衍射 的厄瓦尔德球构图
第32页，共65页。
2.2. 实验方法
获取衍射花样的方法是光阑选区衍射和微束选区 衍射，前者多在5平方微米以上，后者可在0.5平方 微米以下，我们这里主要讲述前者。
光阑选区衍射是是通过物镜象平面上插入选区 光阑限制参加成象和衍射的区域来实现的。
不能象X射线那样从测量衍射强度来广泛的测定结构。 此外，散射强度高导致电子透射能力有限，要求试样 薄，这就使试样制备工作较X射线复杂；在精度方面也 远比X射线低。
第4页，共65页。
衍射花样的分类：
1）斑点花样：平行入射束与单晶作用产生斑点状花样；主要用于确定 第二象、孪晶、有序化、调幅结构、取向关系、成象衍射条件；
B)晶体结构未知：测R、算R2、Ri2／R12，找出
最接近的整数比规律、根据消光规律确定晶体结
构 类 型 、 写 出 衍 射 环 指 数 ( hkl)， 算 a . 如已知K,也可由d=K/R求d对照ASTM求(hkl)和a,
确定样品物相。
第40页，共65页。
3.主要用途
已知晶体结构，标定相机常数，一般用Au,
2）菊池线花样：平行入射束经单晶非弹性散射失去很少能量，随之又遭 到弹性散射而产生线状花样；主要用于衬度分析、结构分析、相变分析以 及晶体的精确取向、布拉格位置偏移矢量、电子波长的测定等；
3）会聚束花样：会聚束与单晶作用产生盘、线状花样；可以用来确定 晶体试样的厚度、强度分布、取向、点群、空间群以及晶体缺陷等。
分布图
各种晶形相应的倒易点宽化的情况
小立方体
六角形星芒

电子衍射基本公式(几何分析公式)的厄瓦尔德图解几何分基本公式由于电子衍射2θ很小，g 与R 近似平行，上近似有gr d 1*1==CgR =gC R v v =电子衍射基本公式的矢量表达式式中：R ——透射斑到衍射斑的连接矢量，可称衍射斑点矢量相比，只是放大了C 倍(C 为相机常数)．单晶电子衍射花样是所有与反射球相交的倒易点(构成的图形)的放大像．注意：放大像中去除了权重为零的那些倒易．倒易点的权重即指倒易点相应的(HKL )面衍射线之|F|2值．注意：电子衍射基本公式的导出运用了近似处理，应用此公式及其相关结论时具有一定的误差或近似性电子衍射花样的本质：衍射线形成以入射电子束为轴、不同，多晶电子衍射成像原理衍射圆锥与垂直于入射束的感光平面相交，其交线为一系列同心圆(称衍射圆即为多晶电子衍射花样．多晶电子衍射花样可视为倒易球面与反射球交线即参与衍射晶面倒易点的集合)的放大像．电子衍射基本公式及其各种改写形式也适用于多晶电子衍射分析，式中之R 即为衍射圆环之半径gC R v v =多晶电子衍射花样标定指多晶电子衍射花样指数化，即确定花样中各衍射圆环对应衍射晶面干涉指数(命名)各圆环．6.2.2 多晶电子衍射花样的标定——仅讨论立方晶系多晶电子衍射花样指数化222L KHa d ++=Rd=Cd=C ／RR R 2=N N ——衍射晶面干涉指数平方和N=H 2+K 2+L 2对于同一物相、同一衍射花样各圆环而言，(C 2／a 2)为常数nN N :::2L 多晶电子衍射花样指数化原理及过程均与多晶多晶电子衍射指数化与多晶X 射线衍射指数化比较：单晶电子衍射成像原理单晶电子衍射厄瓦尔单晶电子衍射厄瓦尔德图解具有3个特点λ，由于电子波长λ很小，故反*平面上一定范围内的倒易阵(uvw)厚度很小，其倒易点阵中各阵点已不再是几何点，而是沿样品厚度方向扩展延伸为杆，从而增加了与反射球相交的机会．点阵平面上，以O*为中心的一定范围内各倒易与各交点的连接矢量即为(衍射线与垂直于入射束的感光平面的交点即构成单晶电子衍射花样．单晶电子衍射花样就是(uvw)0*零层倒易平面(去除权重为零的倒易点后)的放大像(入射线平行于晶带轴[uvw ])结论:gR 1、单晶体衍射标定依据第一、应用衍射分析基本公式：CRd =第二、单晶衍射花样的周期性．的特征．单晶体衍射花样的周期性之斑点指数．本例A 点对应{110}晶组晶面指数，因而A 点指数有12种选法．任选(110)．次短之斑点指数并用φ校核．晶面族，故B 点指数有6种选法，任(200)后，计算(200)面与A 点相应晶=900不符，故B 指数不能标为注：立方系晶面夹角公式为：/)21L L +)(21N N ⋅]220[]011[=×][=ωuv =将其化为互质整数比，得单晶表面原子排列规则可用二维点阵描述5种布拉菲点阵低能电子衍射厄瓦尔德图解如图：，为二维倒易点阵原点，反射球半*O成像原理与衍射花样特征若倒易杆与反射球相交，则该倒易杆(点)相应之(HK)晶列满点与交点之连接矢量即为该晶列之衍射．低能电子衍射花样是样品表面二维倒易点阵的投影像．荧光屏上与倒易原点对应的衍射斑点(00)处于入射线的镜面反)低能电子衍射的厄瓦尔德图解、电子束正入射入射线与样品表面法线夹角，则(00)点平移距离d 0[(00)点与荧光由图可证明，电子束斜入射0sin θ低能电子衍射的厄瓦尔德图解低能电子衍射分析与应用利用低能电子衍射花样分析确定晶体表面及吸附层二维点阵单元网格的形状与大小；利用低能电子衍射谱及有关衍射强度理论分析确定表面原单元网格内原子位置、吸附原子相对于基底[原子及沿表面深度方向(两三个原子层)原子三维排列情层间距、层间原子相对位置、吸附是否导致表面重构依据低能电子衍射方法提供的多种信息，分析与研究晶体、低能电子衍射分析与研究晶体表面结构的应用利用衍射斑点的形状特征及相关的运动学理论等分析确定表点缺陷、台阶表面、镶嵌结构、应变结构、规则)等.低能电子衍射不仅应用于半导体、金属及合金等材料表面结偏析和重构相的分析.也应用于气体吸附、脱附及化学反应、外延生长、沉积、催低能电子衍射也可应用于表面动力学过程，如生长动力学和(a)及(b)分别为干净W 表面[(100)面]及吸附O 原子后W 表面的衍射花样．。

阑限制参加成象和衍射的区域来实现的。
另外，电镜的一个特点就是能够做到选区衍射和
选区成象的一致性。
图 216 选 区 成 象
图 217 选 区 衍 射
选区衍射操作步骤： 为了尽可能减小选区误差，应遵循如下操作步骤： 1. 插入选区光栏，套住欲分析的物相，调整中间镜电 流使选区光栏边缘清晰，此时选区光栏平面与中间镜物
标定方法：同简单花样。验证标定结果采用上述必备条件。
图2-27 铁素体电子衍射花样
2.4.2 高阶劳厄带
成因：当晶体点阵常数较大（即倒易面间距较小），晶体
试样较薄（即倒易点成杆状，或入射束不严格平行于低指 数晶带轴时，加之Ewald球有曲率，导致球可同时与几层
相互平行的倒易面上的倒易杆相截，产生与之相就的几套
衍射斑点重叠的衍射花样（P39，图2－30(B//[uvw])，2 －31(B不平行于[uvw])）。 标定方法：采用前述的广义晶带定律，利用P191面图或自 行绘制（P40，图2－32）
与德拜照相法所得花样的几何特征相似由一系列不同半径的同心圆环组成是由辐照区内大量取向杂乱无章的细小晶体颗粒产生d值相同的同一hkl晶面族所产生的衍射束构成以入射束为轴2为半顶角的圆锥面它与照相底板的交线即为半径为rl为半顶角的圆锥面它与照相底板的交线即为半径为rldkd的圆环
第二章 电镜中的电子衍射及分析
L称为相机常数。
衍射花样相当于倒易点阵被反射球所截的二维倒易
面的放大投影.
从几何观点看，倒易点阵是晶体点阵的另一种表 达式，但从衍射观点看，有些倒易点阵也是衍射点阵 。
2.1.5. 晶体尺寸效应 当赋予倒易点以衍射属性时，倒易点 的大小与形状与晶体的大小和形状有关 ，并且当倒易点偏离反射球为s时，仍会 有衍射发生，只是比s=0时弱。 把晶体视为若干个单胞组成，且单胞 间的散射也会发生干涉作用。 设晶体在x,y,z方向的边长分别为 t1,t2,t3, (P25,图2－10，2－11) s=0, 强度最大；s=±1/t,强度为0.
