输送机皮带清扫器

安徽正威刷业有限公司珀挺清扫器安装说明书主要用于清扫皮带正反面的粘料及杂物，煤矿、电力、钢铁、石化等企业的生产输送设备都依靠它来清扫。

下面由清扫器厂家安徽正威刷业为大家介绍下它的安装方法，帮助大家了解。

一、安装前的重要提示1.安装之前，必须熟知工作中所用相关设备的安全操作规程以及施工现场的安全生产规范。

2.切断输送机的启动电源，挂上”有人操作，禁止合闸”的警示牌。

3.如果设备在井下或密闭的区域内，动用割枪或电焊之前，必须对煤气和灰尘含量进行检测。

确认煤气和灰尘含量在安全值范围内方可操作，否则可能发生事故。

4.使用割枪或电焊对皮带输送机架开孔前，应使用阻燃罩将输送机皮带罩住，否则将有可能损坏皮带。

5.安装工作完毕，在启动输送机皮带之前，应将安装区域内和输送机皮带上的工具、铁器、焊渣等收拾干净。

否则将有可能造成严重的人身伤害，或者导致输送机皮带的损坏。

安徽正威刷业有限公司6.在输送机运行状态下，如果要调整清扫器的张紧力，操作时千万要小心谨慎，防止手中的工具、身体或衣服被卷入输送带，导致严重的人身伤亡。

对于维护的操作,请在停机状态下进行，切记!二、珀挺清扫器的安装步骤1.按照发货清单，开箱检查，箱内应有主机架(装有刀片) , 左右弹簧张紧器各一只及相应安装紧固螺丝等配置。

如有不符，请与我公司或其区域销售代表联系，调整配齐。

2.请仔细阅读安装操作说明书，了解清扫器的组成结构。

3.测量皮带机头部滚筒的直径、皮带厚度、皮带宽度。

4.安装固定，使组装好的清扫器轴心线与滚筒抽心线平行，刀头紧贴带面，然后调整使刀尖线的中心对准滚筒轴心线的中心，将横梁底部的锁紧螺钉拧紧并用螺母锁定。

5.通过调节螺母调整弹簧长度，给刀头施加预紧力，然后用锁紧螺母锁紧。

三、珀挺清扫器的维护三个月调整一次张紧力。

为防止影响清扫效果，在日常使用过程中，不要让刀片之间夹杂绳索、铁丝等异物。

四、珀挺清扫器更换刀头1. 切断输送机的启动电源，挂上“有人操作,禁止合闸”的警示牌。

2021.N〇.5C€M£fiT皮带输送机带面清扫问题的解决李明旭(六安海螺水泥有限责任公司，安徽六安237000)摘要：皮带输送机作为水泥企业常用设备，它既可以进行碎散物料的输送，也可以进行成件物品的输送其结构简单，检修难度低但皮带输送机在输送完粉状等物料后，其表面黏附的粉尘颗粒在返程时随机脱落，造成环境污染，不仅 清理时给员工增加工作量，而且清理作业中也存在较大的安全隐患，皮带输送机成为水泥企业安全管理的“皮老虎”随着安全环保管理的日益严峻，许多公司都在采用各式各样的清扫器用于解决皮带返程带料问题，但效果不佳本文通过实施一系列清扫器选型搭配使用和下料口改造等措施，解决了困扰多数企业优化用工、环保治理、安全管控的 瓶颈问题_.关键词：皮带输送机；微细粉；清扫器；带面附着物中图分类号：TQ172.687 文献标识码：B 文章编号：丨002-9877(2021 )05-0053-03 DOI: 10.13739/l l-1899/tq.2021.05.018由于皮带输送机输送的物料性质不同，其物料 在带面黏附的多少和清理难度也截然不同，因此其 采用的清扫方法也不同。

如果没有结合物料的特性 来设计和安装清扫器，不仅达不到预期的清扫效果，而且极易对皮带表面产生伤害，缩短皮带的使用寿 命。

我公司自2019年针对皮带机带料问题配合多家 清扫器生产厂家实地开展试用效果评价，同时也结 合生产实际开展了多次研讨调整试验，最终解决了 皮带输送机带面清扫不彻底的问题。

1皮带输送机带面物料产生的原因水泥企业皮带机输送的物料多数为熟料、水泥、燃煤炉渣粉、煤矸石、石灰石、燃煤、黏土、脱硫石 膏等各类原燃材料。

其带面物料无法完全脱离的原 因：一是燃煤炉渣粉、熟料、水泥等物料水分含量低 (<0.5%),吸附在带面上的粉尘颗粒主要是其微细 粉，粉尘颗粒很小，表面能很大，造成静电吸附；二是 燃煤、黏土、脱硫石膏等物料水分含量在10%〜17% 之间，因水的表面张力，使颗粒之间产生了黏聚力，因此更容易黏附在带面上；三是石灰石、煤矸石等颗 粒状物料水分含量在1%~4%之间，其带面除了微细 粉粉尘吸附外，还有少量粉状物料因含有水分黏附 在带面上；四是因为皮带输送机带面凸凹不平，将粉 状物料和颗粒夹杂在带面缝隙间。

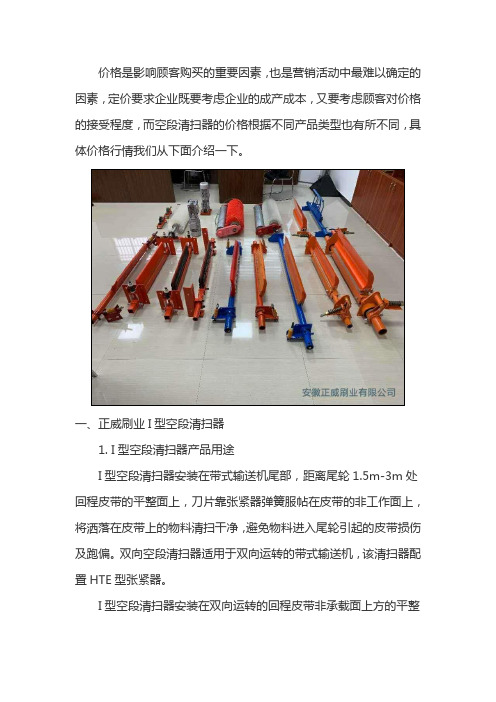

价格是影响顾客购买的重要因素，也是营销活动中最难以确定的因素，定价要求企业既要考虑企业的成产成本，又要考虑顾客对价格的接受程度，而空段清扫器的价格根据不同产品类型也有所不同，具体价格行情我们从下面介绍一下。

一、正威刷业I型空段清扫器1. I型空段清扫器产品用途I型空段清扫器安装在带式输送机尾部，距离尾轮1.5m-3m处回程皮带的平整面上，刀片靠张紧器弹簧服帖在皮带的非工作面上，将洒落在皮带上的物料清扫干净，避免物料进入尾轮引起的皮带损伤及跑偏。

双向空段清扫器适用于双向运转的带式输送机，该清扫器配置HTE型张紧器。

I型空段清扫器安装在双向运转的回程皮带非承载面上方的平整面上，在张紧器作用下，刀片服帖在回程皮带表面上，将皮带上的物料清扫干净，有利于皮带与尾轮的正常运转，改善皮带由此而产生的跑偏现象。

像这样I型空段清扫器一般市面上的价格在几百块左右，具体的也可以和商家咨询联系。

2. I型空段清扫器规格型号3. I型空段清扫器外形及安装案例二、正威刷业空段犁式清扫器1.空段犁式清扫器产品用途空段犁式清扫器适用于双向运行或巷道等狭小空间的带式输送机，安装在机尾改向滚筒前端回程皮带上表面的清扫，清扫回程皮带上表面的残留物，避免残留物料夹在机尾滚筒中从而造成输送带和滚筒的损坏或输送带跑偏。

2.空段犁式清扫器规格型号3.空段犁式清扫器安装案例安徽正威刷业有限公司主营业务包括矿山机械设备及配件，园林机械配件，工程设备配件，毛刷等各行业提供优良、产品和技术服务。

正威公司历经数载的风雨磨炼，在各界朋友的支持下，成就了皮带输送机辅助设备及毛刷等制造行业的一颗闪耀的明星。

公司秉承“以人为本、用户至上”的经营理念，抓质量、讲信誉、重服务、本着对国家、社会、用户负责任的态度，携手各社会团体和合作伙伴，积极协作、奋斗进取，以矫健的步伐迈向新未来。

空段清扫器是适应于清扫输送带非工作面的清扫器，其刀头耐磨，防腐蚀，防断裂又不会伤及皮带，安全性高，清料干净有效，并且结构简单，维修方便。

下面由清扫器厂家安徽正威刷业为大家介绍下I型空段清扫器说明书，帮助大家了解它的更多作用。

一、I型空段清扫器介绍I型空段清扫器是安装在带式输送机尾部，距离尾轮1.5m-3m 处回程皮带的平整面上,刀片靠张紧器弹簧服帖在皮带的非工作面上,将洒落在皮带上的物料清扫干净,避免物料进入尾轮引起的皮带损伤及跑偏。

双向空段清扫器适用于双向运转的带式输送机,该清扫器配置HTE型张紧器。

I型空段清扫器也可以安装在双向运转的回程皮带非承载面上方的平整面上,在张紧器作用下,刀片服帖在回程皮带表面上,将皮带上的物料清扫干净,有利于皮带与尾轮的正常运转,改善皮带由此而产生的跑偏现象。

配套K2#张紧器使用。

二、正威刷业ZW-IQC系列规格型号安徽正威刷业有限公司三、正威刷业ZW-IQC系列外形安装简图四、正威刷业ZW-IQC系列安装案例安徽正威刷业有限公司安徽正威刷业有限公司是一个充满生机和蓬勃发展高速企业。

公司努力致力于实现“组织系统化、管理规范化、工作程序化、效率标准化”的发展目标。

依托学科优势，集成资源、突出特色、自主创新为建设发展思路，打造国内煤炭矿山行业产品研究开发、设计、经营服务为一体的高新技术企业。

公司主营业务包括矿山机械设备及配件，园林机械配件，工程设备配件，毛刷等各行业提供优良、产品和技术服务。

正威公司历经数载的风雨磨炼，在各界朋友的支持下，成就了皮带输送机辅助设备及毛刷等制造行业的一颗闪耀的明星。

公司秉承“以人为本、用户至上”的经营理念，抓质量、讲信誉、重服务、本着对国家、社会、用户负责任的态度，携手各社会团体和合作伙伴，积极协作、奋斗进取，以矫健的步伐迈向新未来。

更多详情请点击咨询官网安徽正威刷业。

安徽正威刷业有限公司。

安徽正威刷业有限公司马丁工程SC16合金二级清扫器用于输送煤泥等含水率较大的带式输送机，安装在卸载滚筒下方回程段位置，解决残留物料在输送机回程段洒落造成的环境污染和残留物料粘黏在托辊上引起的回程皮带跑偏的问题。

下面由清扫器厂家安徽正威刷业为大家介绍下它的相关知识，帮助大家了解它的更多作用。

一、马丁工程SC16合金二级清扫器产品特点1.合金二级清扫器刀片采用分体式结构，单片刀片长度150mm ，由天然橡胶快和碳化钨复合纳米材料组装而成，橡胶底座采用对称设计，适用于双向运行皮带机，清扫受力更均匀，清扫器使用寿命长。

2. 合金二级清扫器刀片刃口采用独特的圆弧设计，对皮带磨损更小。

3. 合金二级清扫器张紧器采用本公司专利设计产品。

一体式铸造组件，坚固耐用。

独特的禁锢螺栓可以在频繁震动的工作环境下一直保持禁锢不松动，提高了产品的可靠性。

4.该清扫器采用合金刀片，不适合皮带连接方式为金属带扣的带式输送机。

安徽正威刷业有限公司二、马丁工程SC16合金二级清扫器安装方法1.按照发货清单，开箱检查，箱内应有主机架(装有刀头) , 左右弹簧张紧器各一只及相应安装紧固螺丝等配置。

如有不符，请与我公司或其区域销售代表联系，调整配齐。

2.请仔细阅读安装操作说明书，了解合金二级清扫器的组成结构。

3.测量皮带机头部滚筒的直径、皮带厚度、皮带宽度。

4.将左右联接角钢焊接在主机横梁上，保证清扫器与皮带机有一定的接触力，并确定皮带机有一定的调整量。

5.安装固定后，调节弹簧系统上的调整螺母压缩弹簧，使刀头与皮带有一定压力，锁紧螺母。

三、马丁工程SC16合金二级清扫器安装案例安徽正威刷业有限公司是一个充满生机和蓬勃发展高速企业。

公司努力致力于实现“组织系统化、管理规范化、工作程序化、效率标准化”的发展目标。

依托学科优势，集成资源、突出特色、自主创新为建设发展思路，打造国内煤炭矿山行业产品研究开发、设计、经营服务为一体的高新技术企业。

公司主营业务包括矿山机械设备及配件，园林机械配件，工程设备配件，毛刷等各行业提供优良、产品和技术服务。

无动力清扫器无需电源及控制装置，节省材料，如果现场用电不方便，又想用清扫器，可以选择无动力清扫器。

它不用电，无需电源，适用各类带宽输送机，用于清扫回程皮带或卸载滚筒下部皮带工作面，尤其对难以用常规清扫器的波纹皮带效果尤佳。

关于这个机器的主要构造以及实用功能我们通过下面的文章逐一向大家介绍。

该清扫器主要是由驱动辊，和运转着的皮带接触产生摩擦，被带动旋转，然后带动毛刷转动进行清扫皮带。

一、正威刷业无动力清扫器结构组成主要由驱动滚筒、清扫滚筒、皮带轮、轴承座、调节架、三角带组成。

二、正威刷业无动力清扫器特点1.优化设计、便于安装、调整方便、简捷实用；2.无需电源及控制装置，节省材料；3.清扫点弹方法合理，效果极佳；4.对输送皮带无磨损，更无刮伤，有效延长皮带的使用寿命；5.清扫过程不干涉输送机的正常运转；6.安全可靠、故障率低、使用寿命长、维修费用少；7.刷毛可采用高弹性耐磨尼龙丝，亦可采用防静电高弹性尼龙丝、耐磨橡胶等优质材料制作，适用于各种行业用户的需要。

三、正威刷业无动力清扫器适应范围1. 适用带宽：650～2000（mm）2. 物料湿度：≤5%3. 适用于各种带速4. 适用于花纹皮带和平面皮带四、正威刷业无动力清扫器安装说明五、正威刷业无动力清扫器安装案例安徽正威刷业有限公司主营业务包括矿山机械设备及配件，园林机械配件，工程设备配件，毛刷等各行业提供优良、产品和技术服务。

正威公司历经数载的风雨磨炼，在各界朋友的支持下，成就了皮带输送机辅助设备及毛刷等制造行业的一颗闪耀的明星。

公司秉承“以人为本、用户至上”的经营理念，抓质量、讲信誉、重服务、本着对国家、社会、用户负责任的态度，携手各社会团体和合作伙伴，积极协作、奋斗进取，以矫健的步伐迈向新未来。

关于煤矿皮带清扫人员新闻报道
1、黄陵二号煤矿给运煤皮带安装上由该矿职工自主"研发"的废旧皮带清扫器，成功解决了运输皮带因煤尘在滚筒处堆积而发生的磨损和跑偏问题。

该矿选煤厂原有的清扫装置对粘附在皮带上的积煤清理不彻底，如果物料在带式输送机尾部改向滚筒或垂直拉紧滚筒表面附着并结块会造成输送带跑偏，增加输送带的磨损，并且还会导致皮带下方积煤，清扫不便，既增加员工清扫作业量，又破坏厂区的卫生环境。

利用毛刷清扫器原理，将传统清扫器进行改造，主要原理是皮带滚筒表面上沿圆周方向均匀焊接六块4毫米厚的钢板，再分别与另外相同规格的钢板用螺栓连接固定由废旧的阻燃皮带加工成的"清扫皮带"，由电机带动滚筒式清扫器，对粘附在运输皮带上的积煤进行清扫。

清扫器的应用有效地清扫运输皮带的积尘，减小了皮带下方煤尘堆积，大大降低了皮带磨损和跑偏事故率，保证的运输效率和生产效率，同时降低了职工的清扫作业量，有效改善了矿区环境。

近年来，黄陵二号煤矿大力开展节支降耗、修旧利废工作，始终坚持修旧即是降本的理念，倡导广大职工结合基本理论、基本知识、基本技能进行小技术改进、小发明创造，利用点滴创新实现矿井安全生产。

2、日前，广西右江矿务局塘内煤矿全矿干部职工近1000人全力以赴投入到综采综掘的主要配套设备的主井皮带运输机的皮带安装工作。

经过两天一夜的连续紧张奋战，顺利把主井底到地面煤仓全长近2000米的皮带全部用人工拉完并顺利安装完毕。

安徽正威刷业有限公司清扫器在输送机上有着不可忽视的作用，主要用于清扫皮带正反面的粘料及杂物，煤矿、电力、钢铁、石化等企业的生产输送设备都依靠它来清扫。

下面由清扫器厂家安徽正威刷业为大家介绍下它的安装方法，帮助大家了解。

一、安装前的重要提示1.安装之前，必须熟知工作中所用相关设备的安全操作规程以及施工现场的安全生产规范。

2.切断输送机的启动电源，挂上”有人操作，禁止合闸”的警示牌。

3.如果设备在井下或密闭的区域内，动用割枪或电焊之前，必须对煤气和灰尘含量进行检测。

确认煤气和灰尘含量在安全值范围内方可操作，否则可能发生事故。

4.使用割枪或电焊对皮带输送机架开孔前，应使用阻燃罩将输送机皮带罩住，否则将有可能损坏皮带。

5.安装工作完毕，在启动输送机皮带之前，应将安装区域内和输送机皮带上的工具、铁器、焊渣等收拾干净。

否则将有可能造成严重的人身伤害，或者导致输送机皮带的损坏。

安徽正威刷业有限公司6.在输送机运行状态下，如果要调整清扫器的张紧力，操作时千万要小心谨慎，防止手中的工具、身体或衣服被卷入输送带，导致严重的人身伤亡。

对于维护的操作,请在停机状态下进行，切记!二、正威刷业清扫器的安装步骤1.按照发货清单，开箱检查，箱内应有主机架(装有刀片) , 左右弹簧张紧器各一只及相应安装紧固螺丝等配置。

如有不符，请与我公司或其区域销售代表联系，调整配齐。

2.请仔细阅读安装操作说明书，了解清扫器的组成结构。

3.测量皮带机头部滚筒的直径、皮带厚度、皮带宽度。

4.在头部漏斗外侧壁左右各开一个φ65圆孔(以头部滚筒轴心线为坐标原点划线，用气割开孔) ,同时在安装机架上开孔。

5.安装固定，使组装好的清扫器轴心线与滚筒抽心线平行，刀头紧贴带面，然后调整使刀尖线的中心对准滚筒轴心线的中心，将横梁底部的锁紧螺钉拧紧并用螺母锁定。

6.通过调节螺母调整弹簧长度，给刀头施加预紧力，然后用锁紧螺母锁紧。

三、正威刷业清扫器的维护三个月调整一次张紧力。

皮带输送机工作原理及故障及排除方法4.2.1 概述带式输送机是连续运输机中效率最高、使用最普遍的一种机型。

在我国建设的大、中型燃煤火力发电厂中，从受卸装置向储煤场及锅炉原煤仓输煤所用的运送设备，主要就是带式输送机。

带式输送机是以输送带作为物料承载构件和牵引构件的连续输送设备。

根据摩擦原理，由驱动滚筒带动输送带，将物料输送到所需的地方。

带式输送机与其他类型的输送设备相比，具有良好的性能，在连续装载的情况下能连续运输，生产率高，运行平稳可靠，输送连续均匀，工作过程中噪音小，结构简单，能量消耗小，运行维护费用低，维修方便，易于实现自动控制及远方操作等优点，因此，在输煤运行中得到广泛的应用。

4.2.2 主要部件结构及工作原理4.2.2.1 结构带式输送机整机结构如图。

主要部件如下：输送带，驱动装置（电机、减速机、制动器、联轴器、逆止器）或电动滚筒，传动滚筒，改向滚筒，托辊，拉紧装置，清扫器，卸料器，机架，漏斗，安徽导料槽，安全保护装置等。

带式输送机整机结构1—头部漏斗 2—机架 3—头部清扫器 4—传动滚筒 5—安全保护装置 6—输送带 7—承载托辊 8—缓冲托 辊 9—导料槽 10—改向滚筒 11—螺旋拉紧装置 12—尾架 13—空段清扫器 14—回程托辊 15—中间架16—电动机 17—液力偶合器 18—制动器 19—减速机20—联轴器4.2.2.2 工作原理1-胶带 2-主动滚筒 3-机尾改向滚筒 4-托辊 5-拉紧装置胶带绕经主动滚筒和机尾改向滚筒形成一个无极的环形带,上、下两段胶带都支承在托辊上,拉 紧装置给胶带以正常运转所需要的张紧力。

工作时主动滚筒通过它与胶带之间的摩擦力带动胶带运 行,煤等物料装在胶带上与胶带一起运动。

胶带输送机一般是利用上段胶带运送物料的,并且在端部 卸料；特殊的是利用专门的卸料装置,可在任意位置卸料。

上段胶带利用一组槽型托辊支承以增加装 载断面积，下段胶带为平型。

托辊内两端装有轴承,转动灵活,运行阻力较小。

皮带输送机输送带水清洗系统结构设计随着时代的发展，用户对皮带输送机在低碳、高效、环保节能等方面的要求也越来越高。

传统的皮带输送机清扫方式是利用安装在皮带输送机头部卸料滚筒处的清扫器，清扫回程输送带工作面上粘附的物料颗粒。

清扫器的清扫效果并不好，尤其是在清扫粘性小颗粒物料时，仍会有一些没清扫干净的较小的粘性物料粘结在回程输送带面上。

而粘结物经过回程输送带的运行和多次的托辊碾压，累积在输送带和托辊及转动组件上，会降低输送设备的运行效率，增加噪音，并降低皮带输送机的使用寿命。

小颗粒物料散落在地面及空气中，还会造成环境污染，增加企业环境保护的成本。

由此可以看出皮带输送机传统输送带清扫方式已经不能满足用户、市场及环境等方面的要求，制约着皮带输送机行业的发展。

为此，我们研发了皮带输送机输送带水清洗系统。

1、皮带输送机输送带水清洗系统基本工作原理及构成皮带输送机输送带水清洗系统是由清洗箱、给排水和水处理3部分构成。

各部分都要根据皮带输送机的布置、运量、地形等来具体设计。

该清洗系统是将水的特性与机械清扫的性能组合，通过浸润、剥离、清除、刮除、碾压等过程，彻底清洗输送带面。

作为工作介质的水，通过系统给排水和水处理部分循环使用，节约水资源，不污染环境。

该系统不适用于低温环境。

(1)水清洗系统基本工作原理水清洗系统的给水泵12将蓄水池里的水通过过滤器13，再通过上水管14将水送入清洗箱内，通过喷头在清洗箱中清洗输送带，被清除的物料颗粒与水的混合物落入收集器6，经回水管8流入缓冲池9后溢人料水分离池l0沉淀，出料器15将沉淀的物料排出回收使用，与沉淀物分离后的水溢人蓄水池11，再经过过滤器13和水泵l2循环使用(见图1)。

其中还配备了探测器16，检测水池中水位，如果水位过低或水位过高就会反馈给控制器18，由控制器控制电磁阀17开合来给蓄水池补水或者排水。

图1 皮带输送机输送带水清洗系统原理图(2)清洗箱部分的构成清洗系统的清洗箱是水清洗系统的重要组成部分，它安装在皮带输送机头部清扫器后卸料滚筒处，将清洗箱与改向滚筒相匹配使用，可以高质量地清洁回程输送带、消除污染。
