磁悬浮轴承的原理及其对传感器的要求-概述说明以及解释1.引言1.1 概述磁悬浮技术是一种无接触、无摩擦的轴承技术,利用磁力使轴承浮起并支撑旋转部件。
传统的机械轴承存在磨损、噪音和振动等问题,而磁悬浮轴承可以有效地解决这些问题,为旋转机械提供更稳定、更可靠的轴承支撑。
磁悬浮轴承对传感器的要求是至关重要的,因为传感器能够实时监测轴承的动态状态,并对其进行控制和调节,从而确保轴承的稳定运行。
本文将对磁悬浮轴承的原理及其对传感器的要求进行深入探讨和分析。
1.2 文章结构本文将分为三个部分来探讨磁悬浮轴承的原理及其对传感器的要求。
第一部分是引言部分,将对磁悬浮轴承及传感器的概念进行简要介绍,同时阐述文章的整体结构和文章的目的。
第二部分是正文部分,将详细介绍磁悬浮轴承的原理,以及磁悬浮轴承对传感器的影响。
同时,还将探讨传感器对磁悬浮轴承的要求,从技术和性能上进行分析和讨论。
第三部分是结论部分,将总结磁悬浮轴承的原理及传感器的要求,并展望未来的发展方向。
整篇文章将以逻辑清晰、内容丰富、结构严谨为目标,力求为读者提供全面深入的信息。
目的部分的内容:本文旨在深入探讨磁悬浮轴承的原理及其对传感器的要求,并分析磁悬浮轴承对传感器的影响。
同时总结传感器对磁悬浮轴承的要求,对于研究人员和相关领域的专业人士提供一定的参考和帮助。
通过本文的阐述,读者将更加深入地了解磁悬浮轴承和传感器之间的关系,为相关领域的研究和应用提供理论支持和技术指导。
文章1.3 目的部分的内容2.正文2.1 磁悬浮轴承原理磁悬浮轴承是一种利用电磁力将转子悬浮在气隙中并保持其稳定运行的轴承。
其原理是通过控制电磁力,使得转子悬浮并保持在设定的位置,从而实现对转子的支撑和控制。
磁悬浮轴承通常由上部气隙磁悬浮系统和下部磁轴承系统组成。
上部气隙磁悬浮系统通过控制电磁力使得转子在气隙中悬浮并旋转,从而实现无接触支撑。
而下部磁轴承系统则通过电磁力在径向和轴向上对转子进行支撑和控制。
磁悬浮轴承的特点磁悬浮轴承是一种新型的轴承技术,与传统机械轴承相比,具有许多优点,例如无接触、无磨损、高速、低噪音、长寿命、低维护费用等。
以下是磁悬浮轴承的特点:1. 无接触:磁悬浮轴承不需要任何物理接触,它是通过磁力场来支撑转子。
这种无接触的特性使磁悬浮轴承能够运行在超高速的情况下,并且不会因为接触而产生磨损。
2. 高转速:由于没有摩擦力和磨损,磁悬浮轴承可以在非常高的转速下运行。
实际上,磁悬浮轴承被广泛用于高速列车和电力发电机中。
3. 低噪音:相比传统的机械轴承,磁悬浮轴承的运行非常安静,只有很少的噪音。
这种低噪音的特性使得磁悬浮轴承成为一种理想的机械轴承,特别是在噪声敏感的环境中。
4. 长寿命:传统机械轴承在运行一段时间后就会因为磨损而需要更换,但是磁悬浮轴承不存在这个问题。
由于没有磨损,磁悬浮轴承可以运行非常长时间而不需要定期更换零部件。
5. 低维护费用:由于磁悬浮轴承没有磨损,因此维护费用非常低。
与传统机械轴承相比,磁悬浮轴承的维护费用要低得多。
6. 高精度:磁悬浮轴承能够提供非常高的精度,这是由于磁力场的性质决定的。
由于没有磨擦力和物理接触,磁悬浮轴承的转子能够保持非常平稳的旋转,从而可以提供非常高的精度。
7. 安全性高:磁悬浮轴承不需要使用润滑油,因此可以避免因为润滑油泄漏引起的火灾和爆炸事故。
另外,磁悬浮轴承的转子可以自由旋转,即使在断电的情况下也能够保持安全,这使得磁悬浮轴承非常适用于一些对安全要求很高的应用场合,例如核电站等。
总之,磁悬浮轴承具有许多优点,不仅可以提高设备的性能,而且可以降低维护费用和提高设备的可靠性。
由于这些特点,磁悬浮轴承正在逐渐地被广泛使用,并且在未来会有更多的应用。
论文名称: 磁悬浮轴承研究及其新发展一.引言磁悬浮轴承的概念在100多年前就已经提出,由于磁悬浮轴承具有无接触、无磨损、高速度、高精准、不需要润滑和密封等一系列优良品质,所以国际上对磁悬浮轴承的研究工作十分活跃。
我国自60年代开始研究磁悬浮轴承,但由于种种条件的限制,多数产品目前仍处于实验室阶段。
磁悬浮轴承具有广泛的应用前景,除了在机床领域有广泛的运用外(如高速磨床等设备),在动力领域如离心压缩机、分子涡旋泵、汽轮发动机等大型设备上也会广泛应用。
在航空航天领域,美国德雷柏实验室在60年代首先在空间制导和惯性轮上成功地使用磁悬浮轴承。
其后,法国在SPOT地球观测卫星中安装了姿态控制用的磁悬浮飞轮。
1986年6月,日本在H-1型火箭上进行了磁悬浮飞轮的空间试验。
最近几年,美国对磁悬浮轴承在先进发动机上应用的可行性作了系统的分析研究,研究的结果表明:使用磁悬浮轴承可以将发动机的重量减轻16%并提高5%的效率。
1994年,美国惠普公司在计划研究的XTC-65发动机的核心机使用了磁悬浮轴承,其验证机已通过了100小时的试验。
2002年,日本、澳洲研制的超音速8-10M的飞机上,采用磁悬浮轴承对减轻发动机重量,提高速度具有十分重要的作用。
二.正文1.磁悬浮轴承介绍磁悬浮轴承(Magnetic Bearing) 是利用磁力作用将转子悬浮于空中,使转子与定子之间没有机械接触。
其原理是磁感应线与磁浮线成垂直,轴芯与磁浮线是平行的,所以转子的重量就固定在运转的轨道上,利用几乎是无负载的轴芯往反磁浮线方向顶撑,形成整个转子悬空,在固定运转轨道上。
与传统的滚珠轴承、滑动轴承以及油膜轴承相比,磁轴承不存在机械接触,转子可以运行到很高的转速,具有机械磨损小、能耗低、噪声小、寿命长、无需润滑、无油污染等优点,特别适用于高速、真空、超净等特殊环境中。
磁悬浮事实上只是一种辅助功能,并非是独立的轴承形式,具体应用还得配合其它的轴承形式,例如磁悬浮+滚珠轴承、磁悬浮+含油轴承、磁悬浮+汽化轴承等等。
电磁轴承轴承是机械工业特别是回转机械必不可少的基本部件。
现代机械工业的发展在很多工作条件下和特殊的场合中对轴承提出了许多更新、更高的要求,传统的轴承己很难或不能满足这些要求。
这就促进了诸多新型回转支承的研究,电磁轴承便是其中比较成功的一种。
它是利用电磁力使轴承转子稳定悬浮且轴心位置可以由控制系统控制的一种新型轴承,是一种典型的机械电子产品,其研究涉及到机械学、转子动力学、控制理论、信号处理、电磁学、电子学和计算机科学等多学科的知识。
电磁轴承具有诸多传统轴承无法比拟的优点如:无接触、无摩擦磨损、无需润滑、寿命长、刚度阻尼可调等,很好地改善了高速旋转机械的工作条件,拓展了应用领域。

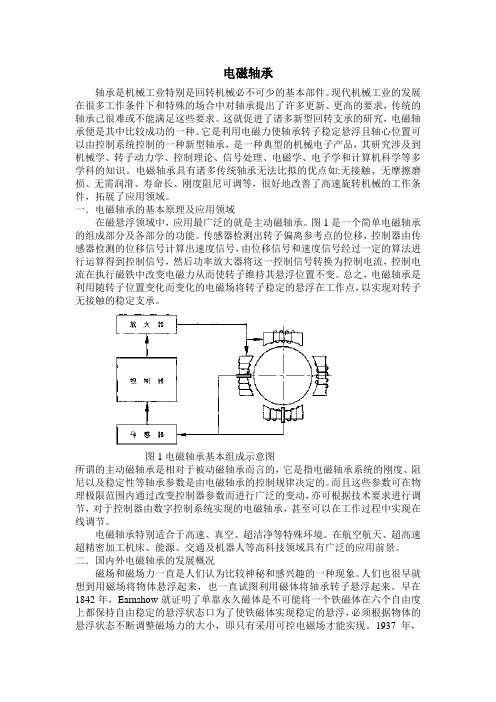

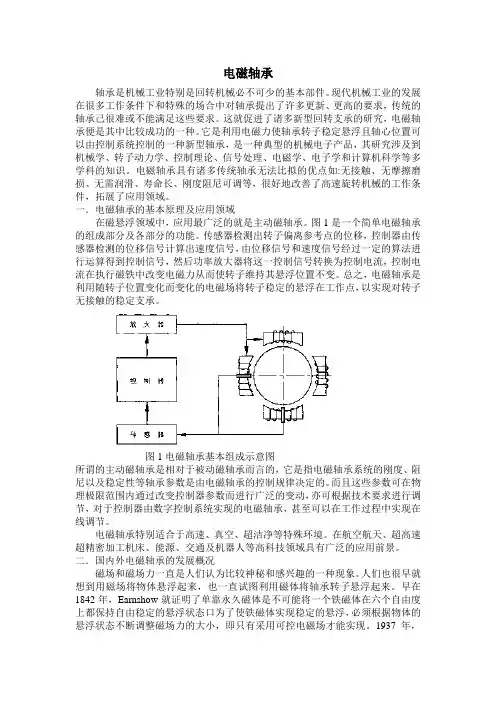

一.电磁轴承的基本原理及应用领域在磁悬浮领域中,应用最广泛的就是主动磁轴承。
图1是一个简单电磁轴承的组成部分及各部分的功能。
传感器检测出转子偏离参考点的位移,控制器由传感器检测的位移信号计算出速度信号,由位移信号和速度信号经过一定的算法进行运算得到控制信号,然后功率放大器将这一控制信号转换为控制电流,控制电流在执行磁铁中改变电磁力从而使转子维持其悬浮位置不变。
总之,电磁轴承是利用随转子位置变化而变化的电磁场将转子稳定的悬浮在工作点,以实现对转子无接触的稳定支承。
图1电磁轴承基本组成示意图所谓的主动磁轴承是相对于被动磁轴承而言的,它是指电磁轴承系统的刚度、阻尼以及稳定性等轴承参数是由电磁轴承的控制规律决定的。
而且这些参数可在物理极限范围内通过改变控制器参数而进行广泛的变动,亦可根据技术要求进行调节,对于控制器由数字控制系统实现的电磁轴承,甚至可以在工作过程中实现在线调节。
电磁轴承特别适合于高速、真空、超洁净等特殊环境。
在航空航天、超高速超精密加工机床、能源、交通及机器人等高科技领域具有广泛的应用前景。
二.国内外电磁轴承的发展概况磁场和磁场力一直是人们认为比较神秘和感兴趣的一种现象。
人们也很早就想到用磁场将物体悬浮起来,也一直试图利用磁体将轴承转子悬浮起来。

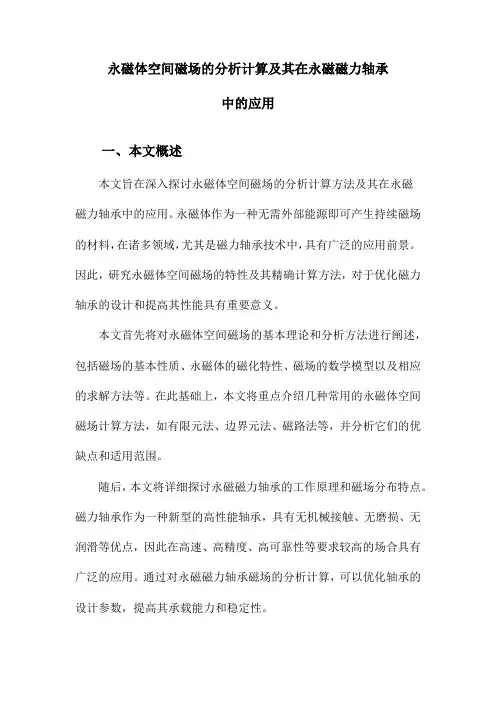

永磁体空间磁场的分析计算及其在永磁磁力轴承中的应用一、本文概述本文旨在深入探讨永磁体空间磁场的分析计算方法及其在永磁磁力轴承中的应用。
永磁体作为一种无需外部能源即可产生持续磁场的材料,在诸多领域,尤其是磁力轴承技术中,具有广泛的应用前景。
因此,研究永磁体空间磁场的特性及其精确计算方法,对于优化磁力轴承的设计和提高其性能具有重要意义。
本文首先将对永磁体空间磁场的基本理论和分析方法进行阐述,包括磁场的基本性质、永磁体的磁化特性、磁场的数学模型以及相应的求解方法等。
在此基础上,本文将重点介绍几种常用的永磁体空间磁场计算方法,如有限元法、边界元法、磁路法等,并分析它们的优缺点和适用范围。
随后,本文将详细探讨永磁磁力轴承的工作原理和磁场分布特点。
磁力轴承作为一种新型的高性能轴承,具有无机械接触、无磨损、无润滑等优点,因此在高速、高精度、高可靠性等要求较高的场合具有广泛的应用。
通过对永磁磁力轴承磁场的分析计算,可以优化轴承的设计参数,提高其承载能力和稳定性。
本文将结合具体案例,展示永磁体空间磁场分析计算在永磁磁力轴承设计中的应用。
通过对比分析不同计算方法的结果,验证其准确性和有效性,并探讨未来可能的改进方向。
本文的研究成果将为永磁磁力轴承的设计和优化提供理论支持和实践指导,推动磁力轴承技术的进一步发展。
二、永磁体空间磁场的理论基础永磁体空间磁场的分析计算,首先需要建立在电磁场理论的基础之上。
电磁场理论是物理学的一个重要分支,主要研究电荷、电流和磁场之间的相互关系。
在永磁体的情况下,磁场是由永磁体内部磁化产生的,不需要外部电流源。
磁矢势与磁场的关系:磁矢势是一个重要的物理量,它与磁场强度有着直接的关系。
通过求解磁矢势的分布,可以进一步得到磁场的分布情况。
在永磁体空间磁场的分析中,通常使用毕奥-萨伐尔定律来描述磁矢势与永磁体磁化状态之间的关系。
磁场的解析解与数值解:对于简单的几何形状和均匀的磁化分布,可以通过解析方法求得磁场的解析解。

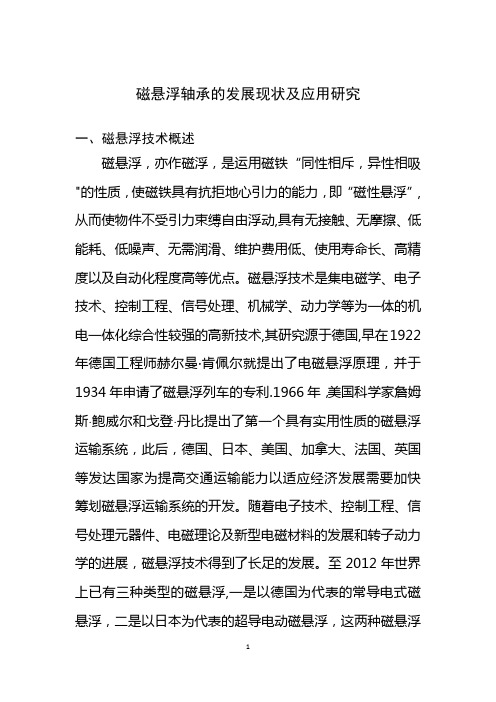

磁悬浮轴承的发展现状及应用研究一、磁悬浮技术概述磁悬浮,亦作磁浮,是运用磁铁“同性相斥,异性相吸"的性质,使磁铁具有抗拒地心引力的能力,即“磁性悬浮”,从而使物件不受引力束缚自由浮动,具有无接触、无摩擦、低能耗、低噪声、无需润滑、维护费用低、使用寿命长、高精度以及自动化程度高等优点。
磁悬浮技术是集电磁学、电子技术、控制工程、信号处理、机械学、动力学等为一体的机电一体化综合性较强的高新技术,其研究源于德国,早在1922年德国工程师赫尔曼·肯佩尔就提出了电磁悬浮原理,并于1934年申请了磁悬浮列车的专利.1966年,美国科学家詹姆斯·鲍威尔和戈登·丹比提出了第一个具有实用性质的磁悬浮运输系统,此后,德国、日本、美国、加拿大、法国、英国等发达国家为提高交通运输能力以适应经济发展需要加快筹划磁悬浮运输系统的开发。
随着电子技术、控制工程、信号处理元器件、电磁理论及新型电磁材料的发展和转子动力学的进展,磁悬浮技术得到了长足的发展。
至2012年世界上已有三种类型的磁悬浮,一是以德国为代表的常导电式磁悬浮,二是以日本为代表的超导电动磁悬浮,这两种磁悬浮都需要用电力来产生磁悬浮动力。
第三种是中国的永磁悬浮,它利用特殊的永磁材料,不需要任何其他动力支持。
磁悬浮技术应用范围及其广泛,涉及工业、民用及军事各个领域,磁悬浮产品涵盖高速精密电主轴、磁悬浮飞轮电池、磁悬浮人工心脏泵,磁悬浮火车、卫星、远程导弹的制导与姿态控制,军事通讯用的UPS,航空发动机的高速转子,潜艇的振动控制与传动噪音,坦克、装甲车的动力储能、磁悬浮冶炼、搬运技术等。
当前,国内外对磁悬浮技术的研究热点是磁悬浮轴承和磁悬浮列车,而应用最广泛的是磁悬浮轴承。
二、磁悬浮轴承及其类型磁悬浮轴承也称电磁轴承或磁力轴承,是利用磁场力将轴承无机械摩擦、无润滑的、悬浮在空间的一种新型高性能轴承,其作为一种新颖的支撑部件,是继油润滑、气润滑之后轴承行业的又一次革命性变化, 被誉为21世纪最有发展前景的高新技术之一。
磁力泵滑动轴承润滑方式
磁力泵滑动轴承润滑方式:
1. 密封油润滑:这种润滑方式是磁力泵滑动轴承多受采用的,它可确保轴承与零件之间充分润滑;
2. 高粘度油润滑:这种润滑方式不仅能提供充分的润滑,而且能够降低磁力泵滑动轴承的磨损程度;
3. 直接吮吸油液润滑:这种润滑方式使用的是机械力学原理,当轴启动时会产生一种向内吮吸的力,这种力会带动流体润滑油进入滑动轴承,从而达到润滑的效果;
4. 液体压力润滑:这种润滑方式包括液体混合润滑和注油润滑,液体混合润滑是使用混合润滑油将轴承封闭,而注油润滑是通过向磁力泵滑动轴承注入高粘度润滑油来达到润滑的效果;
5. 脂肪润滑:这种润滑方式以脂肪为主要的润滑剂,它的基本特点是极易扩散,能形成一个均匀的薄膜,并具有良好的抗剪切性能。
它可防止外部有害物质侵入,有效地对轴承表面进行保护;
6. 气体润滑:这是一种新型的润滑方式,利用低温、高压气体,将润
滑脂和润滑油混合液体打入轴承,形成良好的润滑状态。
气体润滑技
术有许多优点,它可以提高轴承的寿命,还具备维修保养方便的特点。
磁悬浮轴承的设计和控制随着科技的不断进步,磁悬浮轴承作为一种新型的轴承技术,逐渐引起了人们的关注。
它的出现不仅提升了机械设备的性能,还改变了传统轴承的运行方式。
本文将探讨磁悬浮轴承的设计原理和控制方法,以及与传统轴承相比的优势。
1. 磁悬浮轴承的设计原理磁悬浮轴承是通过电磁原理实现对轴的支承和稳定。
它由电磁悬浮部分和控制部分组成。
电磁悬浮部分包括固定部分和旋转部分,固定部分由电磁铁和轴承复合体组成,旋转部分则是装载在轴上的磁体。
通过控制电磁悬浮部分的电流,可以调节磁悬浮轴承与轴之间的力的大小和方向。
磁悬浮轴承的设计原理主要包括磁力支撑、磁力定位和磁力恢复三个方面。
磁力支撑是指通过向轴施加一个与重力相等且方向相反的力,使得轴悬浮在空中。
磁力定位则是通过调节支撑力的大小和方向,实现轴在水平方向上的位置控制。
磁力恢复是指通过控制轴与磁体之间的力,使得轴能够在受到外力作用后迅速恢复到平衡位置。
2. 磁悬浮轴承的控制方法磁悬浮轴承的控制方法主要分为闭环控制和开环控制两种。
闭环控制是通过给定轴的位置和速度信号,利用传感器和控制算法计算出合适的电流信号,控制电磁悬浮部分的电流大小和方向,从而实现轴的稳定运行。
开环控制则是通过预先设置电流信号,将其直接送至电磁悬浮部分,忽略轴的位置和速度变化,从而实现对轴的基本控制。
闭环控制是磁悬浮轴承常用的控制方法。
其主要包括位置控制和速度控制两个环节。
位置控制是通过传感器感知轴的位置,并与给定的位置信号进行比较,得出控制误差,然后根据控制算法计算出相应的电流信号。
速度控制是在位置控制的基础上,增加了速度传感器,通过对速度信号进行反馈和控制,实现对轴的更精确控制。
3. 磁悬浮轴承与传统轴承的比较与传统轴承相比,磁悬浮轴承具有许多优势。
首先,磁悬浮轴承没有机械接触,消除了传统轴承由于摩擦和磨损产生的问题,大幅提高了轴承的使用寿命。
其次,磁悬浮轴承具有低摩擦系数和高转速特性,减小了能量损耗和轴向受力,提高了机械设备的效率。
轴向永磁轴承力的仿真研究杨清华(常州市广播电视大学,江苏常州213001)廑旦抖夔c}简要]磁力轴承是利用磁场力将轴承无机械摩擦、无需润滑地悬浮在空问的一种新型高性能轴承。
但由于磁轴承的部分不稳定.}生l而不能广泛应用。
随着磁悬浮技术的不断发展,磁力轴承日益引起了人们的强烈关注,并且得到了大量的应用。
陕键词]永磁轴承;非线性;动力学;稳定模态磁力轴承是利用磁场力将轴承无机械摩擦、无需润滑地悬浮在空间的一种新型高性能轴承。
但由于磁轴承的部分不稳定性而不能广泛应用。
随着磁悬浮技术的不断发展,磁力轴承目益引起了人们的强烈关注并且得到了大量的应用。
如图1a所示是由磁环组成的轴向磁轴承,它在径向是不稳定的,但作用在径向的不稳定力要比稳定的轴向力小的多。
本文采用数值分析方法来研究磁环的运动方程。
1动力学方程图1b为轴承加载后的示意图,所以质量/7/,:=m为的磁浮环在轴向和径向的标准运动方程为:,碍+E=O(1),m+F=O(2)气隙g值很小的情况下,E和F的值几乎不受偏心e的影响,k:为一定值,因此可以写出下式:E=跏m仍,g=gzcos,O.t,其中Q=、/篮,&:一孥。
图l a轴向永捌舞血承图l b车眭嘞Ⅱ载根据具体的轴承实体,各项参数取R。
=0.015m,尺。
=0.0095m,h=0.002m,辟=144T;磁环承受载荷W=18N(m=1.84kg),gw=0.003m。
图中初始条件为g=0.0015m,e=0和e/g=e‘/g‘=O.25。
径向力F,(e)可以写成如下的多项式形式:PFK,e一1.63×10%2+2.05X1O”e3—0.903X1014e4(3)其中B:4.75×104n/m2,K,e项代表g=0时K,的特l‰式(2)可以表示为:品倍。
一堂坠卫竺+型竖盟一塑堕巡(4)m m m其中=!i=2.58×104r a d一2s-2,n2仿真分析使用M a t l a b软件中的Si m ul i nk的动力学模块来解方程(4)。
磁悬浮轴承设计方法磁悬浮轴承是一种新型的轴承技术,它采用磁力场来支撑转子,避免了传统机械轴承的摩擦和磨损,具有高速、高精度、低噪音、长寿命等优点,被广泛应用于高速列车、风力发电机、航空航天等领域。
本文将介绍磁悬浮轴承的设计方法。
磁悬浮轴承的设计方法主要包括磁路设计、控制系统设计和机械结构设计三个方面。
首先是磁路设计。
磁路是磁悬浮轴承的核心部分,它决定了轴承的性能和稳定性。
磁路设计的关键是确定磁铁的形状、尺寸和磁场分布。
一般来说,磁铁的形状可以是圆形、方形、长方形等,尺寸则根据转子的大小和重量来确定。
磁场分布是指磁铁产生的磁场在空间中的分布情况,它决定了轴承的支撑力和稳定性。
磁场分布可以通过有限元分析软件进行模拟计算,以得到最优的设计方案。
其次是控制系统设计。
磁悬浮轴承的控制系统是保证轴承稳定运行的关键。
控制系统的设计包括传感器选择、控制算法设计和控制器选型等方面。
传感器可以选择位移传感器、速度传感器、加速度传感器等,以实时监测转子的运动状态。
控制算法设计是指根据传感器反馈的信号,通过控制器对磁场进行调节,以保持转子的稳定运行。
常用的控制算法有PID控制、模糊控制、神经网络控制等。
控制器的选型则需要考虑控制精度、响应速度、抗干扰能力等因素。
最后是机械结构设计。
机械结构是磁悬浮轴承的支撑结构,它需要满足轴承的载荷要求和稳定性要求。
机械结构设计的关键是确定支撑结构的形状、尺寸和材料。
一般来说,支撑结构的形状可以是圆形、方形、长方形等,尺寸则根据转子的大小和重量来确定。
材料的选择需要考虑强度、刚度、耐磨性等因素。
磁悬浮轴承的设计方法是一个综合性的工程问题,需要涉及磁路设计、控制系统设计和机械结构设计三个方面。
在实际应用中,还需要考虑轴承的安装、调试和维护等问题。
磁悬浮轴承的设计方法的不断改进和完善,将进一步推动其在各个领域的应用和发展。

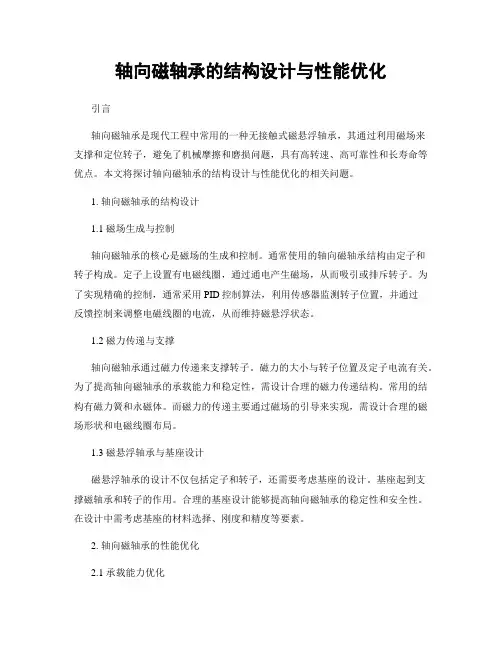

轴向磁轴承的结构设计与性能优化引言轴向磁轴承是现代工程中常用的一种无接触式磁悬浮轴承,其通过利用磁场来支撑和定位转子,避免了机械摩擦和磨损问题,具有高转速、高可靠性和长寿命等优点。
本文将探讨轴向磁轴承的结构设计与性能优化的相关问题。
1. 轴向磁轴承的结构设计1.1 磁场生成与控制轴向磁轴承的核心是磁场的生成和控制。
通常使用的轴向磁轴承结构由定子和转子构成。
定子上设置有电磁线圈,通过通电产生磁场,从而吸引或排斥转子。
为了实现精确的控制,通常采用PID控制算法,利用传感器监测转子位置,并通过反馈控制来调整电磁线圈的电流,从而维持磁悬浮状态。
1.2 磁力传递与支撑轴向磁轴承通过磁力传递来支撑转子。
磁力的大小与转子位置及定子电流有关。
为了提高轴向磁轴承的承载能力和稳定性,需设计合理的磁力传递结构。
常用的结构有磁力簧和永磁体。
而磁力的传递主要通过磁场的引导来实现,需设计合理的磁场形状和电磁线圈布局。
1.3 磁悬浮轴承与基座设计磁悬浮轴承的设计不仅包括定子和转子,还需要考虑基座的设计。
基座起到支撑磁轴承和转子的作用。
合理的基座设计能够提高轴向磁轴承的稳定性和安全性。
在设计中需考虑基座的材料选择、刚度和精度等要素。
2. 轴向磁轴承的性能优化2.1 承载能力优化轴向磁轴承的承载能力与磁力的大小相关。
为了提高承载能力,可采用增加电磁线圈的匝数、提高电流密度、优化磁力传递结构等方法。
此外,还可以通过增加永磁体的数量和磁力矩等手段来提高承载能力。
2.2 稳定性优化轴向磁轴承的稳定性与转子位置的准确度和响应速度有关。
在设计中需考虑传感器的精度和响应时间,保证对转子位置的准确测量和快速反馈控制。
此外,还需考虑磁场的稳定性和控制算法的优化,以提高系统的稳定性。
2.3 动态性能优化轴向磁轴承的动态性能表现为转子的旋转速度和响应时间。
为了提高动态性能,可采用提高电磁线圈的响应时间、优化传感器的采样频率和控制算法的速度等方法。
此外,还可以采用基座结构的优化和减小转子惯性矩等方式提高动态性能。
磁悬浮轴承原理磁悬浮轴承是一种利用电磁力来支撑旋转机械轴的高新技术轴承,它主要由定子和转子两部分组成。
磁悬浮轴承的工作原理是利用电磁力的斥力和吸力来支撑和控制转子的运动,从而实现对转子的非接触支撑和定位。
磁悬浮轴承具有无接触、无摩擦、无磨损、低振动、低噪音、高旋转精度等优点,因此在高速、超高速旋转机械领域有着广泛的应用。
磁悬浮轴承的工作原理主要包括电磁力支撑原理和控制原理两个方面。
首先,我们来看电磁力支撑原理。
磁悬浮轴承的定子上布置有多个电磁线圈,当这些线圈通电后,会产生磁场。
而转子上也安装有多个永磁体,当定子线圈通电后,产生的磁场与转子上的永磁体相互作用,从而产生斥力和吸力,支撑和控制转子的运动。
通过控制定子线圈的电流大小和方向,可以实现对转子的稳定支撑和定位。
其次,我们来看控制原理。
磁悬浮轴承的控制系统通常由传感器、控制器和执行器组成。
传感器用于检测转子的位置、速度和加速度等参数,将这些参数传输给控制器。
控制器根据传感器反馈的参数,通过对定子线圈的电流进行调节,实现对转子的稳定支撑和定位。
执行器则根据控制器的指令,控制定子线圈的电流大小和方向,从而实现对转子的精确控制。
总的来说,磁悬浮轴承的工作原理是利用电磁力的斥力和吸力来支撑和控制转子的运动,实现对转子的非接触支撑和定位。
通过精密的控制系统,可以实现对转子的稳定支撑和高精度定位,从而满足高速、超高速旋转机械对轴承的高要求。
综上所述,磁悬浮轴承的工作原理是一种先进的非接触式轴承技术,具有许多优点,对于高速、超高速旋转机械具有重要的应用价值。
随着科学技术的不断发展,相信磁悬浮轴承技术将会得到更广泛的应用和进一步的改进。
磁悬浮轴承主要是利用磁力作用将转子悬浮于空中,使转子与定子之间没有机械接触的一种新型、高性能轴承,已被美国专利局受理为发明专利。
据李国坤教授介绍,国家机械工业风力机械产品质量监督检测中心对这台全永磁悬浮风力发电机检测后认为,加装了全永磁悬浮轴承的风力发电机,发电输出功率可提高20%以上,即在相同风速前提下,可比传统风力发电机提高20%的发电量。
磁悬浮轴承技术1、单自由度磁悬浮装置右图所示为永磁、电磁混合磁悬浮装置,利用永磁实现磁悬浮可节省能源,而且体积小,承载力大,是磁悬浮领域倍受重视的发展方向之一。
左图是基于 DSP 数字控制的可旋转磁悬浮装置,悬浮球的高度和转速可自动调节,可实现快速最优控制、模糊控制、变结构控制等多种控制方案。
单自由度磁悬浮装置 不仅可以用作演示教具,亦可用于广告装置、城市标志物、玩具以及高科技展示等2、磁悬浮轴承电主轴右图为山东科技大学磁悬浮研究中心研制的磁悬浮轴承电主轴之一,转速0—30000(转/分)可调。
可用于高速旋转机械 、 高速加工机床 、 超洁净环境、飞轮储能、风力发电机等。
下图为五自由度磁悬浮轴承在单个方向上的结构示意图。
位移传感器检测转子的轴偏差信号,并转换送入控制器,功率放大器控制电磁铁中的电流,产生的电磁力保证转子稳定悬浮于设定位置。
磁悬浮轴承(0)磁悬浮轴承是一种新型高性能轴承。
与传统滚珠轴承、滑动轴承以及油膜轴承相比,磁轴承不存在机械接触,转子可以达到很高的运转速度,具有机械磨损小、能耗低、噪声小、寿命长、无需润滑、无油污染等优点,特别适用高速、真空、超净等特殊环境。
可广泛用于机械加工、涡轮机械、航空航天、真空技术、转子动力学特性辨识与测试等领域,被公认为极有前途的新型轴承。
我国对磁轴承的研究始于50年代末,后因各种原因进展不快,近十年才引起科研单位的足够重视。
清华大学工程物理系的赵鸿宾教授从1988年致力于此项研究,赵教授介绍说,磁轴承属机电一体化产品,是控制理论、电子电力、电磁学、转子动力学及计算机科学等学科交叉的结晶,进行这项研究,有很强的学科意义。
磁悬浮轴承工作原理(一)磁悬浮轴承工作原理什么是磁悬浮轴承?磁悬浮轴承是一种无接触、无摩擦的轴承,利用磁场来支撑和旋转轴件。
它能够有效减少摩擦损耗和机械磨损,提高设备的工作效率和寿命。
磁悬浮轴承的主要部件磁悬浮轴承由控制系统、传感器和磁场发生器构成。
控制系统控制系统是磁悬浮轴承的核心部件,负责控制磁场的强弱和方向,以保持轴承的稳定工作状态。
它根据传感器反馈的信号,实时调整磁场发生器的输出参数。
传感器传感器用于检测轴承的位移、速度和加速度等参数。
常用的传感器包括位移传感器、速度传感器和加速度传感器。
它们通过将物理量转化为电信号,传输给控制系统,进一步实现对磁场的调控。
磁场发生器磁场发生器产生磁场,用于对轴承进行支撑和悬浮。
常用的磁场发生器包括电磁铁和永磁体。
它们通过电流或永久磁铁的磁场作用,产生稳定的磁力,使轴承悬浮起来。
磁悬浮轴承的工作原理磁悬浮轴承的工作原理基于磁力的相互作用。
1.轴承主体悬浮:通过控制系统控制磁场发生器产生磁力,使轴承主体轻松悬浮在磁场中。
此时,轴承不会直接接触到任何实体表面,减少了摩擦损耗和能量消耗。
2.轴件定位:利用传感器检测轴件的位移,并传输给控制系统。
控制系统根据位移信号,通过调整磁场发生器的输出,将轴件定位在设定的位置上。
这样轴件的转动轴心始终与轴承主体重合,确保精准的旋转。
3.响应速度调节:传感器还能够检测轴件的速度和加速度等参数。
通过对速度信号的反馈控制,控制系统能够实时调节磁场的强弱,以适应工作状态的变化。
例如在负载突增时,控制系统可以迅速增大磁力,以防止轴件失去平衡。
磁悬浮轴承的应用领域磁悬浮轴承在许多领域得到了广泛应用,特别是在高速旋转机械和精密仪器中。
•高速轴承:磁悬浮轴承可以减少摩擦和磨损,实现高速旋转,提高机械效率。
•高精度测量仪器:磁悬浮轴承能够提供精确的轴心定位,保证测量结果的准确性。
•磁浮列车:磁悬浮轴承可用于实现列车的悬浮和推动,有效减少摩擦阻力,提高运行速度。
磁悬浮轴承技术摘要:磁悬浮轴承是利用磁力作用将转子悬浮于空中,使转子与定子之间没有机械接触。
与传统的滚珠轴承、滑动轴承以及油膜轴承相比,磁悬浮轴承不存在机械接触,转子可以运行到很高的转速,具有机械磨损小、能耗低、噪声小、寿命长、无需润滑、无油污染等优点,特别适用于高速、真空、超净等特殊环境中。
关键词:磁悬浮轴承;发展历史;原理;分类;特点;应用The technology of Magnetic BearingAbstract:Magnetic bearings is to use the magnetic force of the rotor is suspended in the air, the rotor and the stator without mechanical contact. With conventional ball bearings, sliding bearings and oil film bearings, magnetic bearings there is no mechanical contact with the rotor can run to a high speed, with the mechanical wear, low energy consumption, low noise, long life, no lubrication, no oil pollution, etc., especially suitable for high-speed, vacuum, clean and other special environments.Keywords:Magnetic bearings;History;classification; characteristic; application1 引言磁悬浮轴承也称电池轴承或磁力轴承,是新一代的非接触支撑部件,已广泛地应用于空间技术、机械加工、机器人等众多领域,其实物体外形如图1所示。
磁轴承在船舶推进轴系振动控制中的应用现状与展望摘要:船舶推进轴系的振动噪声包括径向轴承处的横向激励及推力轴承处的纵向激励船体产生的耦合振动噪声。
在正常情况下,纵向激励引起的振动噪声是主要分量,横向激励引起的噪声也不可忽略。
基于此,本文详细分析了磁轴承在船舶推进轴系振动控制中的应用现状与展望。
关键词:磁轴承;船舶;推进轴系;振动控制磁轴承又称磁悬浮轴承,具有无接触微振动、高精度、低功耗、无需润滑、实时主动控制等特点。
磁轴承的特征使其在航空航天姿态控制、航空发动机涡轮泵、电机主轴等稳定性、精度与振动特性要求高的高转速、低载荷系统振动控制中首先得到较多应用。
随着对一些高转速和重载荷系统稳定性、精度与振动特性的要求越来越高,磁轴承已逐渐应用于高转速和重载荷的振动控制中。
一、磁轴承概述磁轴承是一种新型高性能轴承,其不存在机械接触,转子能达到很高的运转速度,具有机械磨损小、能耗低、噪声小、寿命长、无需润滑、无油污染等优点,适用于高速、真空、超净等特殊环境。
可广泛用于机械加工、涡轮机械、航空航天、真空技术、转子动力学特性辨识与测试等领域,被公认为极有前途的新型轴承。
二、国内磁轴承我国磁轴承的研究始于20世纪80年代,当前,国内许多科研院校,如清华大学、南京航空航天大学、武汉理工大学、上海大学、国防科技大学、浙江大学、山东大学、北京航空航天大学、西安交通大学等,正在进行磁轴承方面的研究。
1988年,有学者研究了主动磁轴承机床主轴控制系统的数学模型,这是国内首次对主动磁轴承全悬浮机床主轴从结构到控制的系统研究;1989年,有学者利用状态反馈原理讨论了磁控制的多自由度解耦问题;并利用磁荷库仑定律分析计算了磁轴承的径向磁力,提出的方法更易于理解;1994年,在机电与控制实验室成功研制出卧式五自由度磁轴承系统,转速高达53200r/min。
一些学者研究了三种混合磁轴承(轴向、径向和轴向-径向)的具体参数设计和优化方法,在分析其拓扑结构和磁场分布基础上,以最大悬浮力为设计目标,以软磁材料中的磁场不饱和为约束条件,以最小体积为优化目标,推导了其软磁材料、永磁材料和控制绕组的参数设计及优化公式,并基于MATLAB开发了界面友好、操作简单的混合型磁悬浮轴承参数设计与优化软件。
永磁悬浮轴承的作用-概述说明以及解释1.引言1.1 概述永磁悬浮轴承是一种先进且高效的轴承技术,它采用磁力作用来支撑和悬浮旋转的轴件,使得轴件在无接触的情况下能够平稳运转。
与传统的机械轴承相比,永磁悬浮轴承具有许多独特的特点和优势。
首先,永磁悬浮轴承消除了传统轴承中的接触和摩擦,因此能够大大减少能量损耗和磨损。
这不仅可以提高轴承的使用寿命,还可以降低维护和更换的频率,从而减少了生产成本和停机时间。
其次,永磁悬浮轴承具有出色的静态和动态稳定性。
由于永磁悬浮轴承中的磁力作用,轴件可以在没有支撑力的情况下保持稳定的旋转,避免了传统轴承中由于离心力导致的轴件偏心和震动。
这种稳定性不仅可以提高设备的工作效率和精度,还可以减少对附近结构的影响。
此外,永磁悬浮轴承还具有快速响应的特点。
由于磁力的调节可以在极短的时间内完成,永磁悬浮轴承可以快速适应旋转轴件的变化,实现对轴件的高精度控制。
这在需要频繁改变转速或转向的应用中尤为重要。
总之,永磁悬浮轴承的概述部分介绍了它作为一种先进轴承技术的基本原理和优势。
随着科技的不断进步,永磁悬浮轴承在各个领域的应用前景将会更加广阔。
在接下来的文章中,我们将进一步探讨永磁悬浮轴承的工作原理和具体应用领域,在深入了解它的基础上,更好地认识和推动其发展。
1.2 文章结构文章结构部分的内容可以包括以下内容:文章结构部分旨在介绍整篇文章的框架和组成部分,为读者提供一个整体的了解和导读。
本文将从以下几个方面展开对永磁悬浮轴承的作用进行探讨:1. 引言部分将对永磁悬浮轴承的概述进行介绍。
首先,对永磁悬浮轴承的定义进行阐述,说明其在机械系统中的重要性。
然后,简要介绍永磁悬浮轴承的发展历程,突出其在技术发展中的地位和作用。
最后,提出本文的目的和重要性。
2. 正文部分主要包括两个方面的内容:永磁悬浮轴承的原理和永磁悬浮轴承的优势。
其中,2.1节将详细介绍永磁悬浮轴承的工作原理和结构组成。
通过引用相关的理论和实验研究,解释永磁悬浮轴承是如何通过磁力实现轴承功能的。
磁力轴承 一 工作原理
传感器俭测出转子偏离参考点的位移,作为控制器的微处理器将检测的位移变换成控 制信号.然后功率放大器特这一控制信号转换成控制电流,控制电流在执行磁铁中产生磁力从而使转子维持其悬浮位置不变。实质过程是不断调节转子位置的过程,提高传感器的精度及功放的反应能力。 二 分类、特点及其应用 1 分类 ⑴无源(被动)磁力轴承 是利用位置变化来直接改变激磁电路本身的参数使其达到稳定悬浮的;个人认为这里的无源就是不加以人为的控制,这种轴承也主要指的是用永磁体来实现转子的悬浮的,它是靠产生的斥力(吸力无法实现稳定悬浮)来改变气隙大小(S越小,f越大),从而来改变其他一些磁路参数(H、B等)来改变磁力大小,实现转子“稳定”悬浮。 ⑵有源(主动)磁力轴承 是指由位移传感器检测出转子偏离位置,伺服控制系统根据其位置信号来迅速改变磁场力,使物体始终保持在一定的位置范围内,以达到稳定的悬浮。 很显然要实现精确的控制,传感器精度一定要高,并且整个控制系统作出的响应也要快,不然转子就要碰到定子了,重要一点是单靠检测位移或位移反馈来控制电磁力是不太准确的,因为我们转子必然存在圆度误差,还有定子的几何误差等等,有时检测出的位移偏差很可能是由于转子的圆度误差引起的,而不需要改变控制电流的大小;有时可能由于圆度误差补偿了转子的位移偏差,而需要对控制电流加以调整。 对于这个问题,我认为:由于各种误差信号的影响,以及控制系统的响应的快慢有一定的限制,我们不可能对检测到的所有位移偏差信号来施以对应的控制,而且我们也没有必要对转子的偏差进行完全的实时控制,这样做也许会导致控制系统变得不稳定,可以这样设想, 假设气隙允许最小间隙为S 当<S时,我们开始控制它。 ⑶复合磁力轴承(永磁体+电磁铁) 永磁体产生磁力来平衡转子重力,电磁铁产生的电磁力来平衡外载。 2 特点 ⑴无机械接触的特点(省) ⑵控制特点 a. 可对转子位置进行控制,即使转子不在轴承中心也能支承主轴,转子可在径向和轴向自由移动。 b. 轴承的刚度和阻尼由控制系统决定,在一定范围内可以自由设计并在运行过程中可调,所以轴承动态特性好。轴承刚度应该是反映转子在受外扰动后偏离的程度,显然转子的偏离与控制系统响应的快慢有很大关系,响应快能迅速对受扰动作出反映,改变电磁力的大小,减小转子的偏离。轴承阻尼 ? c. 轴承可以自动绕惯性轴转动,而不是绕支承轴转动,因此可以消除有自量不平衡引起的附加振动(绕通过质心的轴)。 3 应用 ⑴旋转支承(磁力轴承) ⑵直线支承(磁悬浮列车) 三 存在问题 ⑴磁力轴承控制系统 ⑵信息辩识技术 各种信息的检测和分离存在问题 ⑶磁力轴承结构 磁力轴承结构未能标准化,各种参数间的偶合性很强。 四 径向磁力轴承的设计 1 电磁场基本理论 麦克斯韦方程组积分形式 高斯定律 sDdA =vdV =q ⑴
磁场的高斯定理 sBdA =0 ⑵
法拉第电磁感应定律 =dlL = -tBdA ⑶ 安培环流定律 LHdl=dAtBJ)( =i ⑷ 麦克斯韦方程组微分形式 高斯定律 ·D = ⑴ 磁场的高斯定理 ·B =0 ⑵ 法拉第电磁感应定律 ×E =-tB ⑶
安培环流定律 ×H =J+tD ⑷ (· 表示散度 ;×表示旋度) ⑷ 补充方程: D = (D单位面积所通过的电通量,即单位面积的电荷密度,与介质无关;电容率 )
B = (磁导率) J = (电导率,=1电阻率的倒数;J单位面积的电流密度) 磁性材料三大类: ⑴抗磁介质 〈 1 ⑵顺磁介质 〉1 ⑶铁磁介质 》1 一般来说,铁磁材料都为非线性材料,即其相对磁导率随磁场强度而变化,并且其B——H特性通常“磁滞特性.即磁通密度B不但取决于瞬时磁场强度 H,而且还取决于材料过去的磁化历史。 2 设计步骤及理论计算 2.1 类型选择 主动型 ; 被动型 ; 复合型 2.2 结构选择 径向轴承;轴向轴承;径向+轴向 2.3 静态工作点选择
选用的磁性材料一般为硅钢片,因此它具有磁滞效应。 为了便于以后工作的分析我们在初始曲线比较线型的一段选工作点,并且为了有效利用材料的特性(磁场强度要大),和充分体现材料的动态响应(斜率越大,响应越大),由此我们应该选初始曲线比较线型中部偏上某点为工作点。 2.4 磁极数的选择 磁极数越大,承载力越小,但是耦合降低了; 经证明:八极最好,即承载力也可以,耦合也不太大。
2.5 槽型选择 根据f =22.24JA。A2cu 可知,槽的形状与电磁力有密切关系。 在轴承体积一定的条件下,定子极的体积和线圈腔的体积之和也是一定的,这就面临着一个协调的问题。
2.6 参数设计 2.6.1 磁路计算 据安培环流定律 LHdl=dAtBJ)( =i 有: felfe + l·2S = ni
又 =
fe/r。·lfe+l/·。2S = ni
l =。(snir2/lfe)
因为铁磁材料r》1 故l =。sni2 2.6.2 电磁力计算(针对八极磁轴承) ⑴磁力是由储存在磁场中能量释放出来的。 忽略铁芯中的能量,假设气隙中的能量W,W =1/2 Vfe 根据虚功原理:
f = dsdW
电磁力f = dsd(21 。2l·Al·2s)= 。2l·Al 又 l =。sni2 f =42lAn。·22si =k·22si
⑵最大电磁力 最大电磁力是在最大允许磁动势的条件下,在差动激励的方式下产生的。
①Pcu的求解: 线圈中的最高允许温度取决于其绝缘等级,而线圈中的温度是由铜损产生的。 假设 最大电流时轴上的铜损耗P ,并且P=Rcui2max 线圈上的总铜损耗 Pcu =2Px =2Rcui2max
=cu-。 =RW ·Pcu =1·Pcu
。 ——冷却介质温度,一般指空气的温度
——热传导系数
又 =· ——物体的表面积
——热交换系数,线圈表面到空气的=0.15W/m2K
所以 cu =。+1·Pcu (cu取决于绝缘等级) 从而求出Pcu ②最大允许磁动势(ni)求解
由Pcu =2Px =2Rcui2max , Rcu =ndmAl
当考虑体积系数Kn时 ,有: An·Kn = Ad ·n
所以 Pcu = nnmKAl2(ni)2
磁动势(ni)=mnnculKAP2 ③最大电磁力求解: 由f =42lAn。·22si =k·22si=24sAl。(ni)2 又 磁动势(ni)=JAcu 故f= 22.24sJAlA2cu
——占空系数,取决于线圈的绕线方式
J —电流面密度,取决于导线及载元材料(是不是导线的截面积及材料特性) 由于在实际的径向轴承磁铁中,两个磁极的力以夹角作用于转子(如下图),并且在差动激励方式下,电磁力取最大,则有: 上下两对电磁力之差f f=f - f =42.2JAlA2cu [2.1)(-2.1)(]·cos 对f线形化 在.=0 处进行泰勒展开 有: f= f(0)+dxd f(0)(0)·cos
= - 32.2。JAlA2cu··cos 在f (。 i.)=mg ④ 优化设计 1 在体积V。一定的条件下,如何选择A。 , Acu的值,使f最大。
约束条件 V(A。 Acu)≤V。
Acu≤..2JBs (Bs为磁饱和强度) 2 在承载力f。一定的条件下,如何选择A。 , Acu的值,使体积最小。 约束条件 f(A。 Acu)≥f。
五 功耗分析 1 铁损 (损耗相对来说很小)
1.1 磁滞损耗Ph 铁磁材料具有磁滞特性,铁芯每重复磁化一次,磁场能量都会衰减Wh=VfeA 对于铁材料,当磁通密度在0.2~1.5T时,有Ph=khfuVm6.1fe 1.2 涡流损耗Pw 铁芯中的磁通密度发生变化时就会产生涡流,电阻率越小,涡流越大,因此我们选用硅钢片材料来制作定子,转子,一方面也是为了减小涡流。通常的整体铁芯产生涡流很大,因为整体铁芯的作用相当于短路线圈,电阻很小,产生很大的涡流。所以铁芯可以分割为很多层,当每层中的磁通是正弦波且分布均匀是,每层中的涡流损耗可以按以下公式近似计算:
Pw=612e2 fu2Vm2fe 2 铜损(线圈的热耗) Pcu = nnmKAl2(ni)2=nncumKAJAl2222
又 An·Kn = Ad ·n Acu 故 Pcu = 12222JAlcum 3 功率放大器产生的功耗 功率放大器分为模拟放大器和开关放大器两种。
根据以上的工作原理图可以看出: 模拟放大器: Up=UT+Um 在导通晶体管中,功率P= i UT被转化为热能;
开关放大器: 正向电压和负向电压Up交替切换,并且导通晶体管只需要很小的正向电压Uf,与模拟放大器相比耗散的功率很小。
