滚球法滚球法是以h r为半径的一个球体，沿需要防直击雷的部位滚动当球体只触及接闪器（包括被利用作为接闪器的金属物），或只触及接闪器和地面（包括与大地接触并能承受雷击的金属物），而不触及需要保护的部位时，则该部分就得到接闪器的保护。
当采用避雷针作接闪器时，应按表2－2规定的不同建筑物防雷级别的滚球半径，采用滚球法计算避雷针的保护范围。
不同建筑物防雷级别的滚球半径(1)单支避雷针的保护范围。
单支避雷针的保护范围应按图2-7的作图方法确定。
BAX x ’1）当避雷针高度h≤h时。
r高度的xx’平面上和在地面上的避雷针在hx保护半径，按式（2-11）和（2-12）确定r x=ℎ(2ℎx−ℎ)−ℎx(2ℎr−ℎx)(2-11)r0=ℎ(2ℎr−ℎ)(2-12)—避雷针在hx高度xx’的平面上的保式中 rx护半径，m；hr—滚球半径，按表2-2确定，m；hx—被保护物的高度，m；r0—避雷针的地面上的保护半径，m。
2）当避雷针高度h＞hr时，在避雷针上取高度hr的一点代替单支避雷针尖作为圆心，其余的做法同1）。
（2）双支等高避雷针的保护范围。
在避雷针高度h≤hr的情况下，当两支避雷针的距离D≥2ℎ(2ℎr−ℎ)时，应按单支避雷针的方法确定；当D<2ℎ(2ℎr−ℎ)时，应按图2-8的作图方法确定。
1）AEBC外侧的保护范围，按照单支避雷针的方法确定。
2）C、E点位于两针间的垂直平分线上。
在地面每侧的最小保护宽度b按式（2-13）计算)2b0=CO=EO=ℎ2ℎr−ℎ−(D2(2-13)在AOB轴线上，距中心线任一距离x处，其在保护范围上边线上的保护高度hx按式（2-14）确定ℎx=ℎr−(ℎr−ℎ)2+(D)2−x22(2-14) 该保护范围上边线是以中心线距地面ℎr)2为半径所的一点O’为圆心，以(ℎr−ℎ)+(D2作的圆弧AB。
3）两针尖AEBC内的保护范围，ACO部分的保护范围按以下方法计算：在任一保护范围高度和C 点处垂直平面上，以k：作为假想避雷针，按单支避雷针的方法确定，如图2－8中的1－1剖面所示确定BCO．AEO．BEO部分的保护范围的方法与ACO部分的相同确定XX’平面上保护范围截面的方法：以单支避雷针的保护半径r x为半径，以A、B为圆心作弧形与四边形AEBC相交、再以单支避雷针的(r0−r x)为半径，以E、C为圆心作弧线与上述弧线相接，如图28中的粗虚线所示。

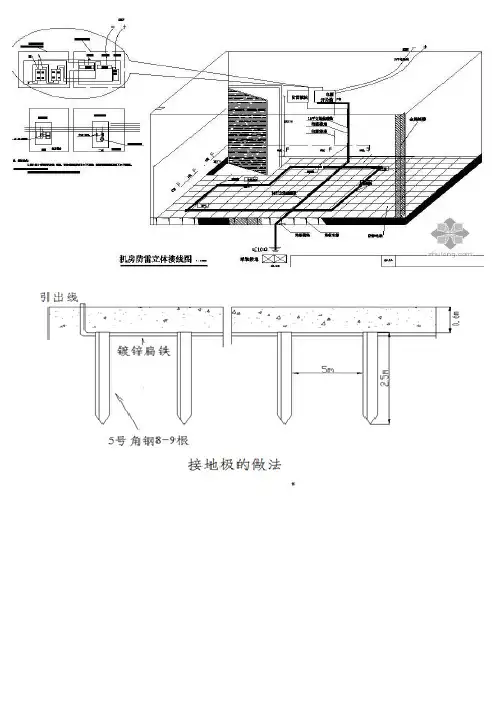

光缆加强芯接地问题分析四川公众通信建设监理公司——康忠学图1：机房防雷接地与等电位连接图1中，ODF 架中的高压防护接地装置，是专门为光缆金属加强芯及金属护层防雷接地连接的装置，必须用截面积不小于16mm 2的多股铜线引到防雷接地排，不能象图2中错误地将ODF 架高压防护接地装置与机房等电位连接（保护地）的环型地排连接。
光缆加强芯走线架环形地排绝缘子保护接地排防雷接地排保护接地排高压防护接地装置 ODF 架设备——N大楼地网图2 ODF架高压接地装置的接地线直接连接在机房环型地排上（严重错误）YD-T5098-2005通信局（站）防雷与接地工程设计规范3．6．5规定：“光缆的金属加强芯和金属护层应在分线盒或ODF架内可靠连通，并与机架绝缘后使用截面积不小于16mm2的多股铜线引到本机房内第一级接地汇流排（或汇集线）上”。
图中虚线接地连接是工程中普遍出现的错误，并且在一些大型机房也有发生。
图1分析如下：1．走线架是用于承载缆线的设施，不是接地体，走线架本身就应当接受接地系统的保护，环形地排与走线架间加装绝子，其目的就是不能让走线架上的感应电流引入环形地排（反之亦然）。
其正确的连接只能是走线架的首尾直接与汇流排连接，当走线架有感应电流时，通过汇流排直接入地。
如果按虚线接地连接，其结果是将走线架上的感应电流引入了环形接地排！2．ODF架中的专用地排是与ODF架电气断开的，只能是实线连接，不能是虚线连接！3．虚线连接将发生两大后果：（1）虚线箭头至总地排间介入了环形地排（当有电流时即介入了感抗），电流不能直接入地；（2）当ODF架中任一光缆的加强芯带电时，都会将电流引入环形地排，即将雷电流引入等电位连接的所有设施。
案例：图3、图4就是光缆加强芯将感应雷电流带入机房，将所有设备（包括空调、照明及其他电器设施全部烧完的典型案例。
说明：本雷击案例经过检查分析，铁塔上天线、馈线完好，证明雷击与铁塔无关；尚未做交流引入，与交流线路无关。
防雷及接地装置设计施工安装图集图名电气设备接地安装方法（１）图号ＤＱ８－１说明１．电动机接线盒内有接地端子需要做接地连接。
２．变压器接地线与接地干线连接部分应采用螺栓连接３．每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置。
・６４１・防雷及接地装置设计施工安装图集图名电气设备接地安装方法（２）图号ＤＱ８－２说明１．盘、柜、台、箱的接地应牢固良好。
装有电器的可开启的门，应以裸铜软线与接地的金属构架可靠地连接。
２．金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于２处与接地（ＰＥ）或接零（ＰＥＮ）干线连接。
３．非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于２个有防松螺帽或防松垫圈的连接固定螺栓。
防雷及接地装置设计施工安装图集图名电线管接地安装方法（１）图号ＤＱ８－３说明１．镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡距接的两卡间连线为铜芯软导线，截面积不小于４ｍｍ２。
２．当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线。
・６４３・防雷及接地装置设计施工安装图集图名电线管接地安装方法（２）图号ＤＱ８－４说明２．设备管线接地可采用铜带、钢带作接地线，也可采用配管１．在ＴＮ—Ｓ、ＴＮ—Ｃ—Ｓ系统中，当金属电线保护管、金属盒到设备管线处，内穿接地线进行接地。
可用塑料绑扎带将接地告（箱）、塑料电线保护管、塑料盒（箱）混合使用时，金属电线保护示牌安装在接地线上。
接地警告性告示牌请按设计要求选用。
管和金属盒（箱）必须与保护地线（ＰＥ线）有可靠的电气连接。
３．接地警告性告示牌由白色塑料制成，上印有红色字体。
・６４４・。
