防雷与接地设计

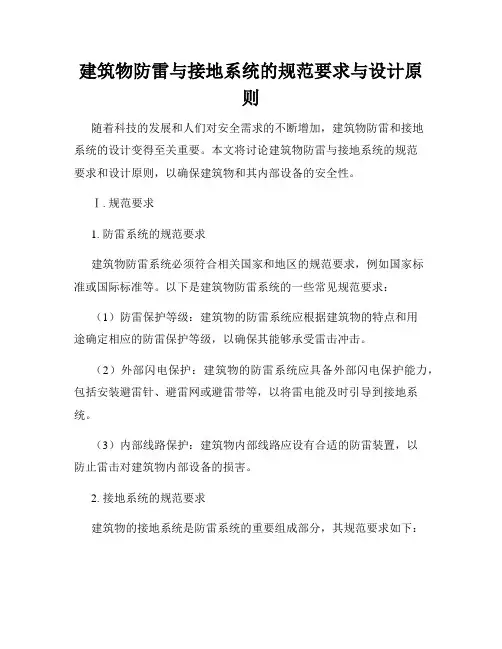

建筑物防雷与接地系统的规范要求与设计原则随着科技的发展和人们对安全需求的不断增加，建筑物防雷和接地系统的设计变得至关重要。

本文将讨论建筑物防雷与接地系统的规范要求和设计原则，以确保建筑物和其内部设备的安全性。

Ⅰ. 规范要求1. 防雷系统的规范要求建筑物防雷系统必须符合相关国家和地区的规范要求，例如国家标准或国际标准等。

以下是建筑物防雷系统的一些常见规范要求：（1）防雷保护等级：建筑物的防雷系统应根据建筑物的特点和用途确定相应的防雷保护等级，以确保其能够承受雷击冲击。

（2）外部闪电保护：建筑物的防雷系统应具备外部闪电保护能力，包括安装避雷针、避雷网或避雷带等，以将雷电能及时引导到接地系统。

（3）内部线路保护：建筑物内部线路应设有合适的防雷装置，以防止雷击对建筑物内部设备的损害。

2. 接地系统的规范要求建筑物的接地系统是防雷系统的重要组成部分，其规范要求如下：（1）接地装置的选用：建筑物的接地装置应具备良好的导电性能，并能够有效将雷电能引导入地，采用适用的接地装置材料和接地引下线。

（2）接地电阻的要求：建筑物的接地电阻应符合国家或地区的规范要求。

通常，建筑物对地电阻不应超过规定的限值，以保证接地系统的有效性。

（3）地埋深度要求：建筑物的接地电极的埋深度应符合规范要求，一般情况下不应小于规定的最小深度，以确保接地装置能够达到预期的防雷效果。

Ⅱ. 设计原则1. 建筑物特点的考虑在设计建筑物的防雷与接地系统时，需要考虑建筑物的特点，包括建筑物的高度、形态、材料等。

建筑物的高度和形态将直接影响防雷系统的设计，例如高层建筑可能需要更多的避雷装置和接地电极来提高其防雷能力。

2. 安全保护与可维护性防雷与接地系统的设计应注重建筑物和其中设备的安全性，并考虑系统的可维护性。

合理布局不同部分的接地装置和避雷装置，确保其易于检修和维护。

3. 技术的综合应用在设计防雷与接地系统时，要充分利用现代科技成果和相关技术手段。

例如，采用先进的雷电探测技术，可以使系统能够及时预警并采取相应措施，有效降低雷击的危害。

防雷接地设计方案目录1防雷接地设计 (3)1.防护原则 (3)2.前端设备防护设计 (3)2.1直击雷的防护 (3)2.2摄像机杆塔的地网安装（根据现场情况定） (3)2.3感应雷的防护 (4)3.监控中心的防护设计 (5)3.1监控中心电源防雷设计 (5)3.2监控中心室内防雷设计 (6)4.系统传输 (6)4.1传输可靠性设计 (7)4.2传输经济性设计 (7)4.3传输合理性设计 (7)4.4山内库区： (7)1防雷接地设计1.防护原则我们根据监控中心及各点监控设备等所处环境及其网络特点，根据库区的实际情况和对工程现场的考察，充分考虑本项目各子系统设备的功能和价值，考虑到经济、有效的目的，保证供电系统的可靠性与建筑物、人身和设备的安全，以《IEC国际标准》、《GB50057-94(2000)》以及《计算机房防雷设计规范》等相关标准为设计基础，从电源、信号、地网三方面入手，本着全面、安全、持久、实用的原则提出本方案。

本方案主要针对防感应雷击部分，接地系统部分进行设计。

2.前端设备防护设计2.1直击雷的防护室外的摄像头分别安放在杆子每个有效点上，首先在考虑避免直击雷侵入时，分别在每根摄像机杆顶点安装高1米直径为Φ16以上镀锌避雷针一支，与金属杆连接，用设备杆本身做引下线，其保护角度为45度,以保护室外摄像机，接地电阻应小于10Ω。

2.2摄像机杆塔的地网安装（根据现场情况定）摄像机的避雷针接地是必不可少的环节，在设计中以摄像机杆塔为中心挖一2米×2米范围的地沟，沟的规格为600mm宽800mm深，将40×4的热镀锌扁钢平铺在沟内，然后至少有两点与引下线连接。

2.3感应雷的防护雷电活动是一种随机过程，有多途径的入侵可能，对于感应雷、侧击雷等多种雷电波可以在架空线路或金属管道上产生高压冲击波，沿线路或管道的两个方向迅速传播，雷电波侵入时会直接对安防设备、计算机网络、通信设备、电源等造成更大的危害。

建筑物防雷与接地系统设计对于建筑物而言，防雷与接地系统的设计是非常重要的一部分，它能够保障建筑物免受雷击和电磁干扰。

本文将介绍建筑物防雷与接地系统设计的基本原则、步骤以及一些常用的技术和材料。

一、防雷与接地系统设计的基本原则1.综合考虑周边环境在进行防雷与接地系统设计时，需要综合考虑周边环境的因素，包括建筑物所处地理位置、气候条件、土壤情况等。

不同地区的自然环境差异较大，因此需要根据实际情况进行合理的防雷系统设计。

2.合理选择防雷措施根据建筑物的用途和特点，选择适当的防雷措施。

常见的防雷措施包括避雷针、避雷带、接地网等。

不同的防雷措施具有不同的特点和适用范围，需要根据具体情况进行选择。

3.合理布置接地系统接地系统是建筑物防雷设计中至关重要的一部分，它能够将雷击电流传导到地下，保护建筑物和人身安全。

因此，在接地系统的设计中，需要合理布置接地体和接地网，确保接地电阻达到规定的要求。

二、防雷与接地系统设计的步骤1.调查与分析首先，需要对建筑物周围的雷击情况、地质条件以及建筑物的用途进行调查与分析。

通过收集和分析相关数据，可以为后续的设计提供依据。

2.确定防雷措施根据建筑物的用途和特点，选择合适的防雷措施。

比如，在高层建筑中可以采用避雷针作为防雷装置，在工业厂房中可以采用避雷带等。

3.设计接地系统根据实际情况，设计合理的接地系统。

需要考虑接地体的数量、位置以及合理布置接地网等因素，确保接地电阻达到要求。

4.施工与检测根据设计方案进行施工，并在施工完成后进行接地系统的检测。

通过测试接地电阻等参数，验证接地系统的质量和可靠性。

三、常用的技术和材料1.避雷针避雷针是常见的防雷措施之一，它能够吸引和接收雷电，将雷击电流传导到地下。

避雷针通常由导体材料制成，比如铜或铝。

2.避雷带避雷带通常安装在建筑物的周围，能够将雷击电流引导到地下，起到保护建筑物的作用。

避雷带通常由导体材料制成，比如铜带或铝带。

3.接地体接地体是接地系统中的重要组成部分，它能够将雷击电流传导到地下。

配电系统的防雷与接地一、防雷措施1. 减少雷击风险的设计高大建筑物和高架电线杆可以成为雷电击中的目标，因此在设计配电系统时，应尽量避免将电线杆或电杆直接连接到建筑物上。

另外，建筑物应具备可靠的避雷设施，如避雷针、避雷网等，用于吸收和分散雷电的能量。

2. 安装避雷装置在配电系统的输入端和输出端分别安装适当的避雷装置，以保护设备不受雷电的干扰和损坏。

避雷装置通常包括避雷器和避雷器引下线，通过将雷电引入地下或接地系统，使其能够得到有效的分散和排放。

3. 使用耐雷设备在配电系统中，应使用能够抵抗雷电干扰和损坏的设备和材料。

例如，选择具有良好耐压、耐高温、耐腐蚀等特性的电缆和开关设备，以减少雷击对系统的影响。

二、接地措施1. 构建良好的接地系统配电系统的接地系统是保证系统安全和稳定运行的重要组成部分。

良好的接地系统应包括合适的接地电极、接地回路以及接地装置，以确保系统的电荷得到有效的分散和排放。

2. 选择合适的接地电极接地电极是将电流引入地下的主要手段，因此选择合适的接地电极对系统的接地效果至关重要。

通常使用的接地电极包括接地棒、接地网和接地块等，可以根据实际情况选择合适的接地电极进行安装。

3. 接地回路的设计与布置配电系统的接地回路应具备足够的导电能力，以确保电荷能够快速、有效地通过接地回路流回地下。

为了提高接地回路的导电能力，可以采用并联多个接地电极、增加接地导线的横截面积等方式。

4. 定期检测和维护为了保证接地系统的正常运行，应定期对接地电极、接地回路及接地装置进行检测和维护。

如果发现接地系统存在故障或损坏，应及时修复或更换，以保证系统的接地效果。

总结：防雷与接地是配电系统中非常重要的安全措施，可以有效减少雷电对系统的影响，并保证系统的稳定运行。

在设计和安装配电系统时，应注意遵循相关的设计规范和标准，并选择适当的设备和材料，以提高系统的防雷能力和接地效果。

此外，定期检测和维护接地系统也是确保其正常运行的关键步骤。

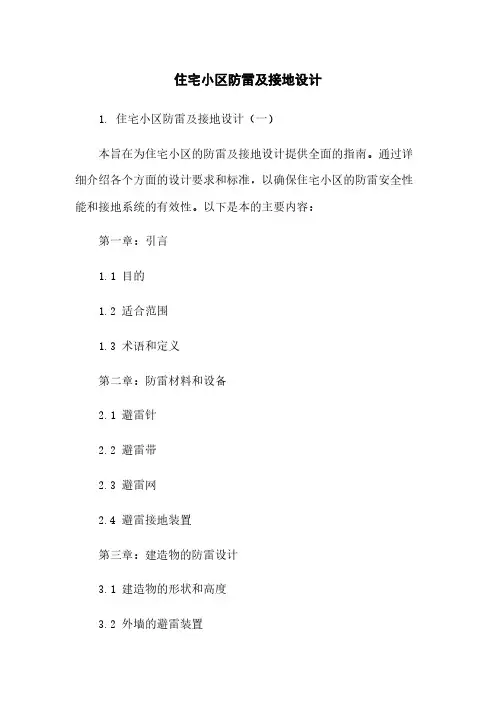

住宅小区防雷及接地设计1. 住宅小区防雷及接地设计（一）本旨在为住宅小区的防雷及接地设计提供全面的指南。

通过详细介绍各个方面的设计要求和标准，以确保住宅小区的防雷安全性能和接地系统的有效性。

以下是本的主要内容：第一章：引言1.1 目的1.2 适合范围1.3 术语和定义第二章：防雷材料和设备2.1 避雷针2.2 避雷带2.3 避雷网2.4 避雷接地装置第三章：建造物的防雷设计3.1 建造物的形状和高度3.2 外墙的避雷装置3.3 室内的防雷措施3.4 接地系统设计第四章：住宅小区的防雷系统4.1 综合防雷系统设计4.2 公共设施的防雷设计4.3 单元楼的防雷设计4.4 独立别墅的防雷设计第五章：接地系统设计5.1 接地电阻和接地电流的计算5.2 接地装置的选择和布置5.3 接地导体的材料和尺寸5.4 接地系统的维护和检测第六章：工程施工和验收6.1 施工要求6.2 验收标准和方法6.3 防雷及接地设施的检测和维护第七章：风险评估和管理7.1 雷电活动的频率和强度7.2 风险评估方法7.3 风险管理措施第八章：附件（根据实际情况罗列所涉及的附件）第九章：法律名词及注释（根据实际情况罗列所涉及的法律名词及注释）2. 住宅小区防雷及接地设计（二）本旨在为住宅小区的防雷及接地设计提供全面的指南。

通过详细介绍各个方面的设计要求和标准，以确保住宅小区的防雷安全性能和接地系统的有效性。

以下是本的主要内容：第一章：引言1.1 目的1.2 适合范围1.3 术语和定义第二章：防雷材料和设备2.1 避雷针及其选择2.2 避雷带的种类和安装方法2.3 避雷网和避雷导线的布设原则2.4 避雷接地装置的安装和调试第三章：建造物的防雷设计3.1 顶部避雷装置的种类和选择3.2 外墙的避雷焊接及连接处理3.3 室内的防雷系统设计3.4 接地系统的设计与规划第四章：住宅小区的防雷系统4.1 集中避雷装置的布设方案4.2 公共设施的防雷设计4.3 单元楼的防雷设计4.4 独立别墅的防雷设计第五章：接地系统设计5.1 接地电阻和接地电流的计算5.2 接地装置的选择和布置5.3 接地导体的材料和规格5.4 接地系统的检测与维护第六章：工程施工和验收6.1 施工要求和工艺流程6.2 防雷及接地设施的验收标准6.3 防雷设施的检测和维护方法第七章：风险评估和管理7.1 引雷风险评估和分级7.2 住宅小区的雷电防护方案7.3 风险管理和应急预案第八章：附件（根据实际情况罗列所涉及的附件）第九章：法律名词及注释（根据实际情况罗列所涉及的法律名词及注释）。

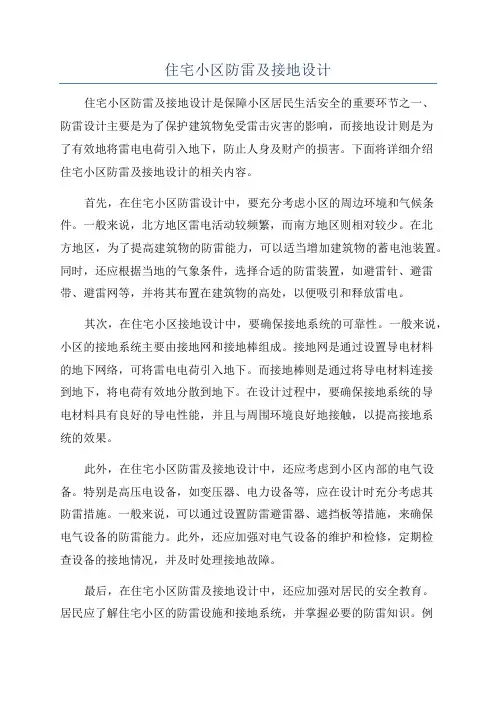

住宅小区防雷及接地设计住宅小区防雷及接地设计是保障小区居民生活安全的重要环节之一、防雷设计主要是为了保护建筑物免受雷击灾害的影响，而接地设计则是为了有效地将雷电电荷引入地下，防止人身及财产的损害。

下面将详细介绍住宅小区防雷及接地设计的相关内容。

首先，在住宅小区防雷设计中，要充分考虑小区的周边环境和气候条件。

一般来说，北方地区雷电活动较频繁，而南方地区则相对较少。

在北方地区，为了提高建筑物的防雷能力，可以适当增加建筑物的蓄电池装置。

同时，还应根据当地的气象条件，选择合适的防雷装置，如避雷针、避雷带、避雷网等，并将其布置在建筑物的高处，以便吸引和释放雷电。

其次，在住宅小区接地设计中，要确保接地系统的可靠性。

一般来说，小区的接地系统主要由接地网和接地棒组成。

接地网是通过设置导电材料的地下网络，可将雷电电荷引入地下。

而接地棒则是通过将导电材料连接到地下，将电荷有效地分散到地下。

在设计过程中，要确保接地系统的导电材料具有良好的导电性能，并且与周围环境良好地接触，以提高接地系统的效果。

此外，在住宅小区防雷及接地设计中，还应考虑到小区内部的电气设备。

特别是高压电设备，如变压器、电力设备等，应在设计时充分考虑其防雷措施。

一般来说，可以通过设置防雷避雷器、遮挡板等措施，来确保电气设备的防雷能力。

此外，还应加强对电气设备的维护和检修，定期检查设备的接地情况，并及时处理接地故障。

最后，在住宅小区防雷及接地设计中，还应加强对居民的安全教育。

居民应了解住宅小区的防雷设施和接地系统，并掌握必要的防雷知识。

例如，居民应知道雷电来临时要迅速躲进室内，避免在室外活动，同时要避免接触金属物品，如水龙头、电线等。

此外，在雷电来临时，应关闭家中的电器设备，以免因雷击而导致电击事故的发生。

综上所述，住宅小区防雷及接地设计是保障居民生活安全的重要环节。

在设计过程中，要充分考虑周边环境和气候条件，采取合适的防雷装置，同时确保接地系统的可靠性。

防雷接地设计规范-防雷接地规范第一章总则为了防止或减少建筑物被雷击所造成的人身伤亡和财产损失，本规范制定了建筑物防雷设计的防雷指施，要求根据地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等详细研究防雷装置的形式及其布置。

本规范适用于新建建筑物的防雷设计，但不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。

建筑物防雷设计除应执行本规范的规定外，还应符合国家现行有关标准和规范的规定。

第二章建筑物的防雷分类建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。

第一类防雷建筑物包括制造、使用或贮存大量爆炸物质的建筑物，以及具有区或10区爆炸危险环境的建筑物和1区爆炸危险环境的建筑物。

第二类防雷建筑物包括国家级重点文物保护的建筑物，国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物，以及制造、使用或贮存爆炸物质的建筑物、具有1区爆炸危险环境的建筑物、具有2区或11区爆炸危险环境的建筑物、工业企业内有爆炸危险的露天钢质封闭气罐、预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物、预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物。

预计雷击次数应按本规范附录一计算。

第三类防雷建筑物包括省级重点文物保护的建筑物及省级档案馆，以及预计雷击次数大于或等于0.012次/a，且小于或等于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。

三、针对预计雷击次数大于等于0.06次/a且小于等于0.3次/a的住宅、办公楼等一般性民用建筑物需要进行防雷措施。

四、预计雷击次数大于等于0.06次/a的一般性工业建筑物也需要采取防雷措施。

五、根据当地气象、地形、地质及周围环境等因素，结合雷击后对工业生产的影响及产生的后果，确定需要在21区、22区、23区火灾危险环境中进行防雷。

建筑防雷与接地技术随着现代社会对电力需求的增加以及建筑设计的不断创新，建筑中防雷与接地技术的重要性也日益突出。

合理的建筑防雷与接地能够确保建筑物和其中的电气设备正常运行，同时保障人员和财产的安全。

本文将就建筑防雷与接地技术的原理、设计和施工进行探讨。

一、建筑防雷技术建筑防雷技术主要包括建筑物表面防雷和建筑物内部防雷两个方面。

1.1 建筑物表面防雷建筑物表面防雷主要通过安装避雷针、避雷带和避雷网等设备来保护建筑物自身免受雷电侵害。

其中，避雷针是最常见且有效的防雷装置，可将雷电引向地下，从而保护建筑物和其中的电气设备。

避雷针的选择应根据建筑物的高度和周边环境进行合理的设计。

1.2 建筑物内部防雷建筑物内部防雷主要针对电气设备，通过合理的接地设计和防雷设备的安装来达到防雷目的。

其中，接地装置是重要的一环，可以将电气设备的金属外壳与地面形成良好的接触，将雷电引入地下，确保设备的正常运行。

二、建筑接地技术建筑接地技术是建筑防雷技术中的一项重要措施，其主要目的是保证建筑内的电气设备和人员在遭受雷击时能够安全、迅速地放电到地下。

2.1 规范的接地系统设计建筑接地系统的设计要符合相关规范标准，确保接地装置与地面接触良好，电阻值合理。

一般情况下，接地装置应放置在地下深度超过1米处，并且应该与建筑物的地基一同做好接地处理。

2.2 合适的导体选择建筑接地系统采用的导体应该选用优质的铜或铜合金材料，确保导电性能良好。

同时，根据具体工程情况，选择合适的导体截面和长度，以减小接地电阻。

三、建筑防雷与接地技术施工建筑防雷与接地技术的施工需要专业技术人员进行操作，确保施工质量与安全。

3.1 施工前的检测与规划施工前需要对建筑物和周边环境进行检测，了解地质条件、建筑物特点以及电气设备的用电情况等信息，以便合理规划和设计防雷与接地系统。

3.2 合理的设备安装与布线根据规划设计要求，进行防雷装置、接地装置和导体的安装与布线工作。

确保设备的安装位置合理，布线路径清晰明了，并进行必要的标志和保护。
