51单片机TMOD和TCON设置
TMOD 示意表格
下面的表格列出了TMOD各个位的名字，点击下面的1和0就可以给各个位置1或者置0，控制两个定时器/
计数器的工作方式。

GAT
E
C/T M1 M0 GATE C/T M1 M0

1/0 1/0 00/01/10/11 1/0 1/0 00/01/10/11

程序
由于TMOD是不能位寻址的，所以只能直接往里面送数。
MOV TMOD,#00H;
程序说明
GATE=0用TR0和TR1来控制T1和T0的启动，GATE=1则用外部中断来控制。
C/T为0表示定时器模式。为1表示计数器模式，对T0或T1的外部负跳变脉冲计数。
M1M0用来选择T0和T1的工作方式。
M1 M0
工作方式 功能描述
0 0 工作方式0 13位计数器
0 1 工作方式1 16位计数器
1 0 工作方式2 自动再装入8位计数器

1 1 工作方式3
定时器0：分成两个8位计数器；
定时器1：停止计数

TCON示意表格
下面的表格列出了TCON各个位的名字，点击下面的1和0就可以给各个位置1或者置0。
TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0
1/0 1/0 1/0 1/0 1/0 1/0 1/0 1/0

其中IE0、IE1不用软件设置。TF0、TF1在定时器溢出的时候由硬件置1，响应中断的时候硬件清零，但是也
可以用软件清零。
程序
点击按钮就会将相应的语句设置为灰色背景。
SETB IT0; 外部中断0引脚负跳变有效
CLR IT0; 外部中断0低电平有效，将IE0置1，否则将IE0清零。
SETB IT1 ; 外部中断1引脚负跳变有效
CLR IT1 ; 外部中断1低电平有效，将IE1置1，否则将IE1清零。
CLR TF0 ; TF0表示计时器0溢出，只有在查询方式的时候才需要用这句软件清零
CLR TF1 ; TF1表示计时器1溢出，只有在查询方式的时候才需要用这句软件清零
SETB TR1 ; 开启定时器1
CLR TR1 ; 关闭定时器1
SETB TR0 ; 开启定时器0
CLR TR0 ; 关闭定时器0

合集下载

第06章 MCS-51单片机定时计数器

第06章 MCS-51单片机定时计数器


10
2 8位计数初值自动重装，TL（7 ~ 0）
TH（7 ~ 0）
11
3 T0运行，而T1停止工作，8位定时/计数。
▪ ２．定时/计数器控制寄存器（TCON)
位
D7 D6 D5 D4 D3 D2 D1 D0
位符号 TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0
TR0：定时 / 计数器0运行控制位。软件置位，软件复位。与GATE有关， 分两种情况：
GATE = 0 时：若TR0 = 1，开启T0计数工作；若TR0 = 0，停止T0计 数。
GATE = 1 时：若TR0 = 1 且/INT0 = 1时，开启T0计数； 若TR0 = 1 但 /INT0 = 0，则不能开启T0计数。 若TR0 = 0， 停止T0计数。
TR1：定时 / 计数器1运行控制位。用法与TR0类似。
▪ (1)计算计数初值。欲产生周期为1000μs的等宽方波脉冲， 只需在P1.7端交替输出500μs的高低电平即可，因此定时 时间应为500μs。设计数初值为X，则有：
▪ （216-X）×1×10-6=500×10-6
▪ X=65536-500=65036＝FE0CH
▪ 将X的低8位0CH写入TL1，将X的高8位FEH写入TH1。
;清TCON，定时器中断标志清
▪
MOV TMOD,#10H
;工作方式1设定
▪
MOV TH1,#0FEH
;计数1初值设定
▪
MOV TL1,#0CH
▪
MOV IE,#00H
;关中断
▪
SETB TR1
;启动计数器1
▪ LOOP0:JBC TF1,LOOP1 ;查询是否溢出
▪

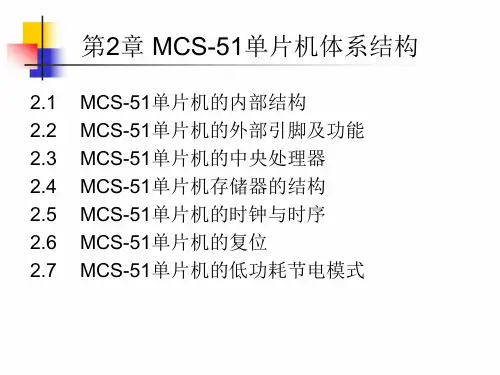

单片机原理 第2章 MCS-51单片机体系结构

单片机原理 第2章 MCS-51单片机体系结构

8051单片机的内RAM共有128个单元，应用最为灵活，用于 存放变量的值、运算结果和标志位等信息。按其用途可分为三个 区域。
2.4.2 MCS-51单片机数据存储器
2.4.2 MCS-51单片机数据存储器
1. 工作寄存器区
字节地址为00H~1FH的32个单元是4组通用工作寄存器区，每组占用8个 字节，都标记为R0~R7。在某一时刻，CPU只能使用其中的一组工作寄存 器，工作寄存器的选择由程序状态字寄存器PSW中RS1、RS0两位来确定 ，如表2-3所示。
2. 数据总线DB 数据总线宽度为8位（D0~D7），由P0提供。
3. 控制总线CB 控制总线由P3口的第二功能状态和4根独立控制线RESET、 和ALE组成。
2.3 MCS-51单片机的中央处理器
• 8051系列单片机的中央处理器CPU是单片机 的指挥中心和执行机构，它的作用是产生合适的 时序，读入和分析每条指令代码，根据每条指令 代码的功能要求，指挥并控制单片机的有关部件 和器件，具体执行指定的操作。
2.2.3 并行I/O引脚
3. P2口
P2口，为准双向I/O口，具有内部上拉电阻。一共8位，有P2.0～P2.7共8 条引脚。当8051系列单片机扩展外部存储器及I/O接口芯片时，P2口作为 地址总线（高8位），和P0输出的低8位地址一起构成16位地址，可以寻址 64KB的地址空间。
P2口位结构图如图2-3 （c）所示，它比P1口多了 一个转换控制部分，当P2 与P0配合作为“地址/数据总 线”方式下的高8位数据线 （A8~A15）时，CPU将写 控制信号“1”使MUX切换到 右边，在“地址/数据总线” 方式下，无论P2口剩余多 少地址线，均不能被用于 普通I/O操作。
（2）控制引脚—— 、
单片机实验报告定时器

单片机实验报告定时器

一、实验目的1. 理解单片机定时器的原理及工作方式。

2. 掌握单片机定时器的编程方法，实现定时功能。

3. 学习使用定时器中断，处理定时器事件。

二、实验环境1. 硬件设备：MCS-51单片机实验板、示波器、电源等。

2. 软件环境：Keil C51、Proteus仿真软件。

三、实验原理1. 定时器概述定时器是单片机的一个重要组成部分，用于产生定时信号或测量时间。

MCS-51单片机内部有两个定时器，即定时器0和定时器1。

2. 定时器工作原理定时器通过内部计数器进行计数，当计数达到设定值时，产生一个定时中断，执行中断服务程序。

定时器的工作方式分为四种：方式0、方式1、方式2和方式3。

3. 定时器编程定时器编程主要包括以下几个步骤：（1）设置定时器工作模式：通过向定时器模式寄存器（TMOD）写入相应的值来设置定时器工作模式。

（2）设置定时器初值：通过向定时器寄存器（THx、TLx）写入相应的值来设置定时器初值。

（3）启动定时器：通过设置定时器控制寄存器（TCON）的相应位来启动定时器。

（4）编写定时器中断服务程序：当定时器溢出时，执行中断服务程序，实现相应的功能。

四、实验内容1. 实验一：定时器0定时50ms（1）硬件连接：将P1.0口连接到蜂鸣器。

（2）软件设计：- 设置定时器0工作在方式1，定时50ms。

- 开启定时器0中断。

- 编写定时器0中断服务程序，使蜂鸣器响50ms。

2. 实验二：定时器1计数脉冲（1）硬件连接：将P3.4口连接到信号发生器。

（2）软件设计：- 设置定时器1工作在方式2，计数P3.4口的脉冲信号。

- 开启定时器1中断。

- 编写定时器1中断服务程序，记录计数器计数值，并通过数码管显示。

3. 实验三：定时器0定时1s（1）硬件连接：将P1.0口连接到蜂鸣器。

（2）软件设计：- 设置定时器0工作在方式1，定时1s。

- 开启定时器0中断。

- 编写定时器0中断服务程序，使蜂鸣器响1s。

五、实验步骤1. 编写实验一程序，并使用Proteus进行仿真测试，验证程序功能。

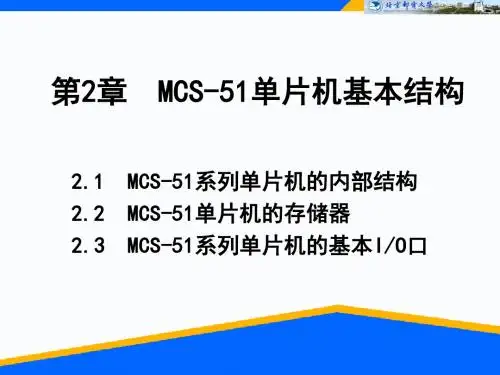

第2章MCS-51单片机基本结构
