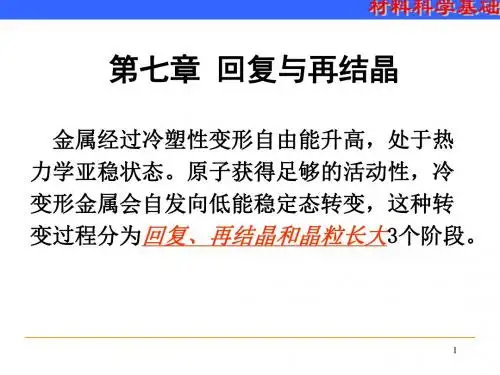

第7章 《材料科学》回复与再结晶.

15
第二节 再结晶
再结晶:当变形金属被加热到较高温度时，由 于原子活动能力增大，晶粒的形状开始发生变 化，被拉长及破碎的晶粒通过重新生核、长大， 变成新的均匀、细小的等轴晶粒的过程。
再结晶的驱动力：弹性畸变能的降低
16
再结晶的形核和长大过程
17
再 结 晶 的 形 核 和 长 大 过 程
18
再结晶过程特点
二 再结晶动力学 （1）再结晶速度与温度的关系（热激活过程）
v再＝Aexp(-QR/RT)
（2）规律 开始时再结晶速度很小，在体积分数为50％时 最大，然后减慢。
25
26
三 再结晶温度 1 再结晶与相变的区别 共同点：①形核-长大过程；
②都使组织形态发生了彻底改变； ③转变动力学也有固态相变特点。 区别： ①再结晶前后各晶粒的点阵结构类型和成分都 未变化。 ②再结晶温度不像结晶那样有确定的转变温度。
流线的应用：流线的分布形态与零件的几何外 形一致并在零件内部封闭。不在外部露头。
例如曲轴工作时最大应力与流线平行，冲击力 与流线平行，不易断裂。
58
59
3 形成带状组织 形成：两相合金变形或带状偏析被拉长。 影响：各向异性。 消除：避免在两相区变形、减少夹杂元素含量、 采用高温扩散退火或正火。
带状组织和纤维 组织有何异同
53
动态回复中的组织： （1）也发生多边化(类似静态回复)，形成亚晶。 亚晶在稳定阶段保持等轴状态和恒定尺寸。 （2）动态回复过程中，变形晶粒不发生再结晶， 故仍呈纤维状
亚晶的尺寸受变形速率与变形温度的影响，变形速率 越小，变形温度越高，生成的亚晶尺寸也越大。
54
2 动态再结晶：在塑变过程中发生的再结晶。
62

• 7.1.2.3 内应力的变化：在回复阶段可部分消除，在再结晶阶段全部消除。

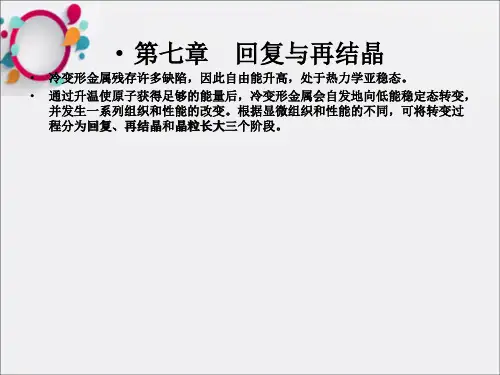

• 7.2 回复
• 7.2.1 回复过程中微观结构的变化机制：回复指冷变形金属加热时尚未发生 微米量级的组织变化前的微观结构及性能的变化过程，分低温回复，中温回 复和高温回复三种。
• 7.2.1.1 低温回复：冷变形金属在0.1Tm~0.3Tm温度范围内所产生回复称为低 温回复。低温时原子活动能量有限，主要局限于点缺陷运动。通过空位迁移 至晶界、位错或与间隙原子结合而消失，空位浓度显著下降。
• 冷变形金属开始发生再结晶的最低温度称为再结晶温度。可用金相法、硬度 法和X射线衍射法测定。
• 金相法：以显微镜观察到第一个新晶粒或晶界凸出形核而出现锯齿状边缘的 退火温度为再结晶温度。
• 硬度法：以硬度-退火温度曲线上硬度开始显著降低或软化50%的温度为再结 晶温度。
• 为了便于比较和使用，通常规定冷变形量大于70%的金属在1小时内能够完成 再结晶(体积分数>0.95)的最低温度为再结晶温度。
(7-3)
• 如果将同样的冷变形金属的性能在不同温度下回复到同样程度，则有：
• c0t1exp(-Q/RT1)= ln(x0/x)=c0t2exp(-Q/RT2)
• 即： t1/t2=exp[-Q(1/T2-1/T1)/R]
(7-4)
• 此式为用实验数据导出工艺参数的依据。
• 7.2.3 去应力退火：冷变形金属在回复阶段能消除大部分内应力，又能保持 冷变形的硬化效果，因此回复也称为去应力退火。
• 图7-11是经98%强冷轧的纯铜在不同温度下的等温 再结晶动力学曲线。等温下的再结晶速度开始很
小，随再结晶体积分数φV的增大而增加，并在 0.5处达到最大，然后又逐渐减小。具有典型的形

金属材料的回复与再结晶
金属材料在高温或高压下发生塑性变形，随后在较低的温度 或压力下发生再结晶，改变晶格结构和相变，提高材料的强 度和韧性。
半导体材料的回复与再结晶
半导体材料在高温或高压下的回复过程中，通过晶格结构的 变化和缺陷的修复，材料的电学性能得到改善。
THANKS
谢谢您的观看
汇报的目的和背景
汇报目的
本次汇报旨在探讨回复与再结晶对金属材料性能的影响以及应用方面的研究 进展。
背景
随着工业和科技的发展，金属材料在各个领域的应用越来越广泛，而回复与 再结晶作为金属材料热处理过程中的重要环节，对于提高金属材料的综合性 能具有重要意义。
02
回复
回复的定义和特点
回复是指一种物质在受到外部刺激（如温度、压力、电磁波 等）后，产生的某种反应或变化。
对回复与再结晶未来发展的展望
探索新的回复与再结晶技术，提高材料的综合 性能和可靠性，以满足现代科技和工业发展的 需求。
加强回复与再结晶基础理论的研究，深入探讨 材料在回复与再结晶过程中微观结构和物理性 质的演变规律。
研究新型材料在回复与再结晶过程中的行为和 特性，拓展回复与再结晶理论的应用范围。
对回复与再结晶具体案例的分析
升温
将金属加热到一定温度，使其发生再结晶 。
形核
在金属中形成新的晶核。
晶粒细化
通过控制温度和变形量，细化晶粒，提高 金属性能。
长大
新晶核逐渐长大，形成新的晶粒组织。
04
回复与再结晶的关系
回复与再结晶的联系
两种现象都与材料在高温下发生的物理性质变化有关。 两种现象都受到材料内部结构的影响。
回复与再结晶的区别
回复的特点是具有滞后性和不完全性。即，回复是在外部刺 激作用下的一个过程，需要一定的时间和能量，且回复的程 度往往不能完全恢复到初始状态。

塑性变形对金属组织与性能的影响
4. 力学性能
强度、硬度↑ 塑性、韧性↓
加工硬化
利：提高材料强度 弊：增加变形抗力，不利于进一步加工
塑性变形对金属组织与性能的影响
5. 残余应力(remnant stress)
金属形变时，外力做功 的大部分以热的形式散 掉，只有一小部分 （10%-15%）以残余内 应力的方式储存在形变 金属中（储存能），它 随形变量加大而加大， 但占形变总功的分数却 随形变量加大而减小。
Tm（Tm为金属熔点），经过一定时间后， 就会有晶体缺陷密度大为降低的现象，新等 轴晶粒在冷变形的基体内形核长大，直到冷 变形晶粒完全耗尽为止。
0.6 mm
0.6 mm
33% cold worked brass
New crystals nucleate after 3 sec. at 580C.
a. 单个位错滑移、攀移，形成亚晶界。 b. 亚晶合并成Y结点。 c. Y结点移动，亚晶长大，完成多边形化。
多边形化
内容回顾
回复的不同阶段
形变形成位错缠结和胞状结构（如图a，b）→胞内位 错重排列和对消(如图c)→胞壁的峰锐化形成亚晶(如图 d)→亚晶长大(如图e)
低温回复（ 0.1Tm ＜ T＜0.3Tm）
晶界是有利的再结晶形核 位置，原始晶粒小，再结 晶形核位置多，有利于再 结晶；但原始晶粒小，变 形较均匀，减少形核位置， 不利于再结晶。 总体是前者影响大于后者。 原始晶粒尺寸还可能影响 形变织构，从而影响再结 晶动力学。
亚晶合并机制 亚晶蚕食机制 晶界弓出机制
再结晶核心的长大
再结晶晶核一经形成，就开始自发地长大。 晶核在畸变能的作用下，背离其曲率中心， 向畸变能较高的变形晶粒推移，直到全部形 成无畸变（或畸变很少）的等轴晶粒为止。
