大连理工大学 材料科学基础 第五章 回复与再结晶

psi是一种压力单位，定义为英镑/平方英寸，145psi=1MpaPSI英文全称为Pounds per square inch。

P是磅pound，S是平方square，I 是英寸inch。

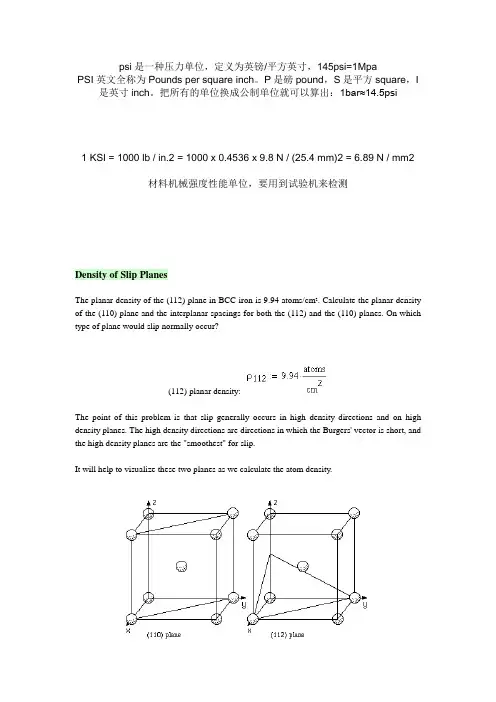

把所有的单位换成公制单位就可以算出：1bar≈14.5psi1 KSI = 1000 lb / in.2 = 1000 x 0.4536 x 9.8 N / (25.4 mm)2 = 6.89 N / mm2材料机械强度性能单位，要用到试验机来检测Density of Slip PlanesThe planar density of the (112) plane in BCC iron is 9.94 atoms/cm2. Calculate the planar density of the (110) plane and the interplanar spacings for both the (112) and the (110) planes. On which type of plane would slip normally occur?(112) planar density:The point of this problem is that slip generally occurs in high density directions and on high density planes. The high density directions are directions in which the Burgers' vector is short, and the high density planes are the "smoothest" for slip.It will help to visualize these two planes as we calculate the atom density.The (110) plane passes through the atom on the lattice point in the center of the unit cell. The plane is rectangular, with a height equal to the lattice parameter a0and a width equal to the diagonal of the cube face, which is 2 a0.Lattice parameter (height):Width:Thus, according to the geometry, the area of a (110) plane would beThere are two atoms in this area. We can determine that by counting the piece of atoms that lie within the circle (1 for the atom in the middle and 4 times 1/4 for the corners), or using atom coordinates as discussed in Chapter 3. Then the planar density isThe interplanar spacing for the (110) planes isFor the (112) plane, the planar density is not quite so easy to determine. Let us draw a larger array of four unit cells, showing the plane and the atoms it passes through.This plane is also rectangular, with a base width of √2 a0 (the diagonal of a cube face), and a height of √3 a0 (the body diagonal of a cube). It has four atoms at corners, which are counted as 1/4 for the portion inside the rectangle (4 x 1/4) and two atoms on the edges, counted as 1/2 for the portion inside the rectangle (2 x 1/2). This is a total of 2 atoms.Base width:Height:Hence, we can calculate the area and density as for the (110) plane.The planar density and interplanar spacing of the (110) plane are larger than that of the (112) plane, thus the (110) plane would be the preferred slip plane1．有一根长为5 m，直径为3mm的铝线，已知铝的弹性模量为70GPa，求在200N的拉力作用下，此线的总长度。

第五章答案5-1略。

5-2何谓表面张力和表面能？在固态和液态这两者有何差别？解：表面张力：垂直作用在单位长度线段上的表面紧缩力或将物体表面增大一个单位所需作的功；σ=力/总长度（N/m）表面能：恒温、恒压、恒组成情况下，可逆地增加物系表面积须对物质所做的非体积功称为表面能；J/m2=N/m液体：不能承受剪应力，外力所做的功表现为表面积的扩展，因为表面张力与表面能数量是相同的；固体：能承受剪切应力，外力的作用表现为表面积的增加和部分的塑性形变，表面张力与表面能不等。

5-3在石英玻璃熔体下20cm处形成半径5×10－8m的气泡，熔体密度为2200kg/m3，表面张力为0.29N/m，大气压力为1.01×105Pa，求形成此气泡所需最低内压力是多少？解：P1（熔体柱静压力）=hρg=0.2×2200×9.81=4316.4Pa附加压力=2×0.29/5×10-8=1.16×107Pa故形成此气泡所需压力至少为P=P1+△P+P大气=4316.4+1.16×107+1.01×105=117.04×105Pa5-4（1）什么是弯曲表面的附加压力？其正负根据什么划分？（2）设表面张力为0.9J/m2，计算曲率半径为0.5μm、5μm的曲面附加压力？解：（1）由于表面张力的存在，使弯曲表面上产生一个附加压力，如果平面的压力为P0，弯曲表面产生的压力差为△P，则总压力为P=P0+△P。

附加压力的正负取决于曲面的曲率，凸面为正，凹面为负。

（2）根据Laplace公式：可算得△P=0.9×（1/0.5+1/5）=1.98×106Pa5-5什么是吸附和粘附？当用焊锡来焊接铜丝时，用挫刀除去表面层，可使焊接更加牢固，请解释这种现象？解：吸附：固体表面力场与被吸附分子发生的力场相互作用的结果，发生在固体表面上，分物理吸附和化学吸附；粘附：指两个发生接触的表面之间的吸引，发生在固液界面上；铜丝放在空气中，其表面层被吸附膜（氧化膜）所覆盖，焊锡焊接铜丝时，只是将吸附膜粘在一起，锡与吸附膜粘附的粘附功小，锉刀除去表面层露出真正铜丝表面（去掉氧化膜），锡与铜相似材料粘附很牢固。

5 材料的形变和再结晶材料在加工制备过程中或是制成零部件后的工作运行中都要受到外力的作用。

材料受力后要发生变形，外力较小时产生弹性变形；外力较大时产生塑性变形，而当外力过大时就会发生断裂。

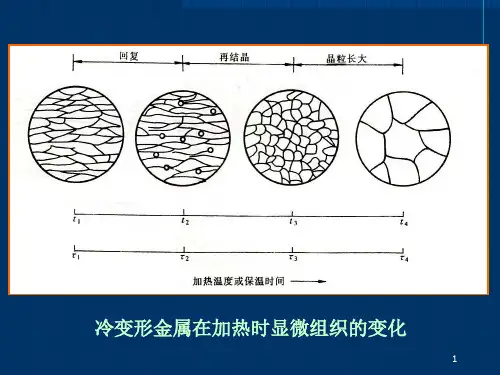

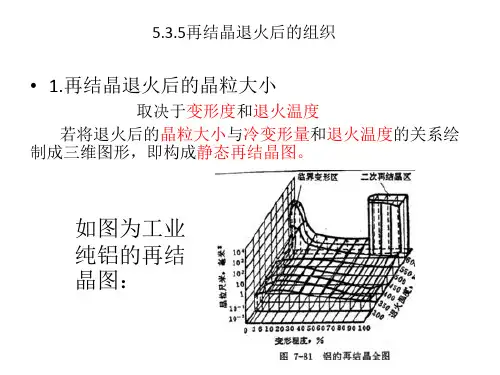

本章主要内容：一．晶体的塑性变形单晶体的塑性变形多晶体的塑性变形合金的塑性变形塑性变形对材料组织与性能的影响二．回复和再结晶冷变形金属在加热时的组织与性能变化回复再结晶晶粒长大再结晶织构与退火孪晶5.1 晶体的塑性变形塑性加工金属材料获得铸锭后，可通过塑性加工的方法获得一定形状、尺寸和机械性能的型材、板材、管材或线材。

塑性加工包括锻压、轧制、挤压、拉拔、冲压等方法。

金属在承受塑性加工时，当应力超过弹性极限后，会产生塑性变形，这对金属的结构和性能会产生重要的影响。

5.1.1 单晶体的塑性变形单晶体塑性变形的两种方式：滑移孪生滑移:滑移是晶体在切应力的作用下，晶体的一部分相对于另一部分沿着某些晶面和晶向发生相对滑动。

滑移线：为了观察滑移现象，可将经良好抛光的单晶体金属棒试样进行适当拉伸，使之产生一定的塑性变形，即可在金属棒表面见到一条条的细线，通常称为滑移线.滑移带：在宏观及金相观察中看到的滑移带并不是单一条线，而是由一系列相互平行的更细的线所组成的，称为滑移带。

滑移系：塑性变形时位错只沿着一定的晶面和晶向运动，这些晶面和晶向分别称为“滑移面”和“滑移方向”。

一个滑移面和此面上的一个滑移方向结合起来组成一个滑移系。

滑移的临界分切应力τk晶体的滑移是在切应力作用下进行的，但其中许多滑移系并非同时参与滑移，而只有当外力在某一滑移系中的分切应力达到一定临界值时，该滑移系方可以首先发生滑移，该分切应力称为滑移的临界分切应力。

滑移的特点晶体的滑移并不是晶体的一部分相对于另一部分同时做整体的刚性的移动，而是通过位错在切应力作用下沿着滑移面逐步移动的结果，因此实际滑移的临界分切应力τk 比理论计算的低得多。

（滑移面为原子排列最密的面）单晶体滑移时，除滑移面发生相对位移外，往往伴随着晶面的转动。

北京科技大学材料科学与工程专业814 材料科学基础主讲人：薛春阳第五章材料的形变和再结晶本章主要内容1.弹性和黏弹性2.晶体的塑性变形3.回复和再结晶4.热变形和动态回复、动态再结晶5.陶瓷形变的特点本章要求1.了解弹性和黏弹性的基本概念2.熟悉单晶体的塑性变形过程3.熟悉多晶体的塑性变形过程4.掌握塑性变形对材料组织和性能的影响5.掌握回复和再结晶的概念和过程6.熟悉动态回复和动态再结晶的概念和过程7.了解陶瓷变形的特点和一些基本概念应变应力b σsσe σbk s e ob εk ε变形的五个阶段：1.弹性变形2.不均匀的屈服变形3.均匀的塑性变形4.不均匀的塑性变形5.断裂阶段抗拉强度屈服强度弹性极限知识点1 弹性的不完整性定义：我们在考虑弹性变形的时候，通常只是考虑应力和应变的关系，而没有考虑时间的影响，即把物体看作是理想弹性体来处理。

但是，多数工程上应用的材料为多晶体甚至为非晶体，或者是两者皆有的物质，其内部存在着各种类型的缺陷，在弹性变形是，可能出现加载线与卸载线不重合、应变跟不上应力的变化等有别于理想弹性变形的特点的现象，我们称之为弹性的不完整性。

弹性不完整的现象主要包括包申格效应、弹性后效、弹性滞后、循环韧性等1.包申格效应材料预先加载才生少量的塑性变形（4%），而后同向加载则 升高，反向加载则 下降。

此现象称之为包申格效应。

它是多晶体金属材料的普遍现象。

2.弹性后效一些实际晶体中，在加载后者卸载时，应变不是瞬时达到其平衡值，而是通过一种弛豫过程来完成其变化的。

这种在弹性极限 范围内，应变滞后于外加应力，并和时间有关的现象，称之为弹性后效或者滞弹性。

3.弹性滞后由于应变落后与应力，在应力应变曲线上，使加载与卸载线不重合而是形成一段闭合回路，我们称之为弹性滞后。

弹性滞后表明，加载时消耗于材料的变形功大于卸载时材料恢复所释放的变形功，多余的部分被材料内部所消耗，称之为内耗，其大小用弹性滞后环的面积度量。

形变和再结晶弹性变形时，出现的有别于理想弹性变形的现象，称之为弹性的不完整性包申格效应弹性的不完整性材料经预先加载产生少量塑性变形。

而后同向加载则屈服强度增加，反向加载则屈服强度降低。

弹性后效在弹性极限内，应变滞后于外加应力，并和时间有关的现象弹性滞后应变落后于应力，在应力-应变曲线上加载线与卸载线不重合而形成一封闭回线，称为弹性滞后滑移系数目：BCC﹥FCC﹥HCP滑移的临界分切应力（定值）反映单晶体受力起始屈服的物理量晶体中的多个滑移系并非同时参与滑移，只有当外力在某一滑移系中的分切应力达到一定临界值时，该滑移系方可首先进行滑移，该分切应力称为滑移的临界分切应力F／A ＝σs滑移面趋向于与轴向平行滑移方向趋向于最大分切应力方向取向因子（施密特因子）任一给定Φ角，若Φ+λ＝90°，滑移方向位于F与滑移面法线所组成的平面上，沿此方向，所需切应力较小，得到以下两个结论❶当Φ=45°时，取向因子具有最大值0.5。

以最小的拉应力达到发生滑移所需的分切应力，σs最小❷Φ=90°/λ=90°，取向因子为0，不能产生滑移Φ由45→0°或由45→90°，σs↑(变硬)取向因子大的为软取向取向因子小的为硬取向hcp晶体软/硬取向σs差距很大fcc晶体软/硬取向σs差距不大(2倍)——思考：为什么？•b——滑移方向上的原子间距• a ——滑移面的面间距•ν——泊松比•W=a/(1-ν)——位错宽度τP-N= 2G/(1-ν)exp(-2πW/b) 派一纳（P-N）力滑移的特点：滑移总是沿密排面上的密排方向进行（P-N）力小，则屈服应力低，反之亦然（3）滑移和孪生1.滑移和孪生均在切应力作用下，沿一定晶面的一定晶向进行，产生塑性变形。

——同2.孪生借助于切变进行，所需切应力大，速度快，在滑移较难进行时发生——异3.滑移→原子移动的相对位移是原子间距的整数值→不引起晶格位向的变化；孪生→原子移动的相对位移是原子间距的分数值→孪晶晶格位向改变→促进滑移——异4.孪生产生的塑性变形量小（≤滑移变形量的10％），但引起的晶格畸变大。
