下载文档原格式
一文看懂回复和再结晶回复和再结晶一、冷变形金属在加热时的组织与性能变化金属和合金经塑性变形后，由于空位、位错等结构缺陷密度的增加，以及畸变能（晶体缺陷所储存的能量）的升高将使其处于热力学不稳定的高自由能状态，具有自发恢复到变形前低自由能状态的趋势，但在室温下，因温度低，原子活动能力小，恢复很慢，一旦受热，温度较高时，原子扩散能力提高，组织、性能会发生一系列变化。
这一变化过程随加热温度的升高可表现为三个阶段：回复：指新的无畸变晶粒出现之前所产生的亚结构和性能变化的阶段。
在此阶段，组织：由于不发生大角度晶界的迁移，晶粒的形状和大小与变形态相同，仍为纤维状或扁平状。
性能：强度与硬度变化很小，内应力、电阻明显下降。
（回复是指冷塑性变形的金属在（较低温度下进行）加热时，在光学显微组织发生改变前（即在再结晶晶粒形成前）所产生的某些亚结构和性能的变化过程。
）再结晶：指出现无畸变的等轴新晶粒逐步取代变形晶粒的过程。
在此阶段，组织：首先在畸变度大的区域产生新的无畸变晶粒的核心，然后逐渐消耗周围的变形基体而长大，直到变形组织完全改组为新的、无畸变的细等轴晶粒为止。
性能：强度与硬度明显下降，塑性提高，消除了加工硬化，使性能恢复到变形前的程度。
晶粒长大：指再结晶结束之后晶粒的继续长大。
在此阶段，在晶界表面能的驱动下，新晶粒相互吞食而长大，最后得到较稳定尺寸的晶粒。
显微组织的变化：回复阶段：显微组织仍为纤维状，无可见变化。
再结晶阶段：变形晶粒通过形核长大，逐渐转变为新的无畸变的等轴晶粒晶粒长大阶段：晶界移动，晶粒粗化，达到相对稳定的形状和尺寸。
性能变化：回复阶段：强度、硬度略有下降，塑性略有提高；密度变化不大，电阻明显下降。
再结晶阶段：强度、硬度明显下降，塑性明显提高；密度急剧升高。
晶粒长大阶段：强度、硬度继续下降，塑性继续提高；粗化严重时下降。
二、回复1. 回复动力学上图同一变形程度的多晶体铁在不同温度退火时，屈服强度的回复动力学曲线特点：（1）没有孕育期；（2）在一定温度下，初期的回复速率很大，随后即逐渐变慢，直至趋近于零；（3）每一温度的恢复程度有一极限值，退火温度越高，这个极限值也越高，而达到此一极限值所需的时间则越短；（4）预变形量越大，起始的回复速率也越快，晶粒尺寸减小也有利于回复过程的加快。

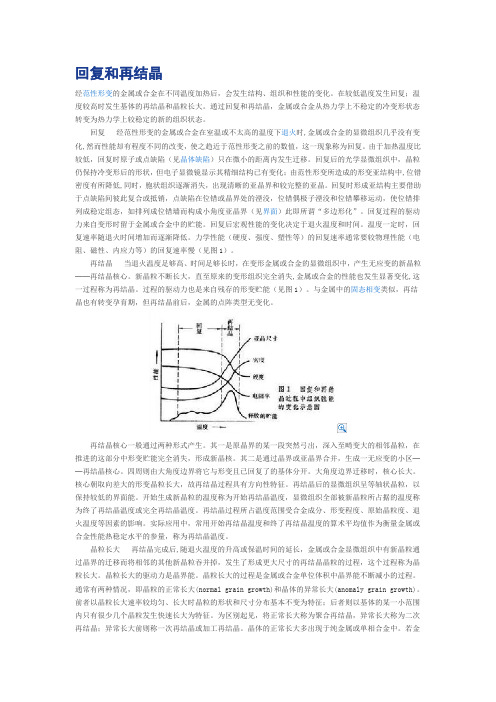

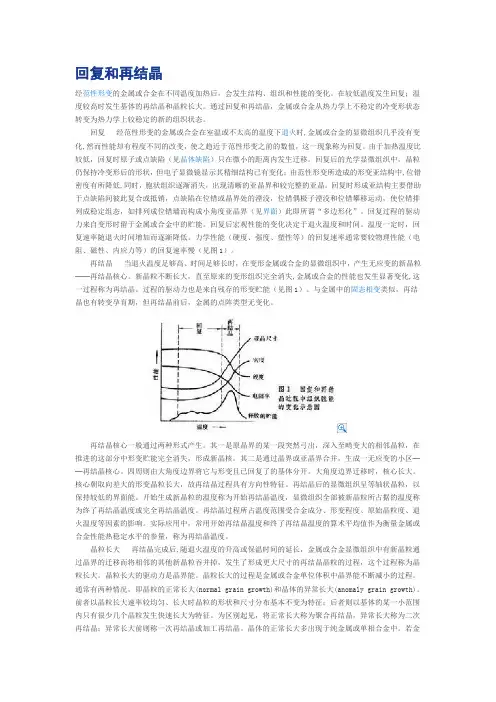

回复和再结晶经范性形变的金属或合金在不同温度加热后，会发生结构、组织和性能的变化。
在较低温度发生回复；温度较高时发生基体的再结晶和晶粒长大。
通过回复和再结晶，金属或合金从热力学上不稳定的冷变形状态转变为热力学上较稳定的新的组织状态。
回复经范性形变的金属或合金在室温或不太高的温度下退火时,金属或合金的显微组织几乎没有变化,然而性能却有程度不同的改变，使之趋近于范性形变之前的数值，这一现象称为回复。
由于加热温度比较低，回复时原子或点缺陷（见晶体缺陷）只在微小的距离内发生迁移。
回复后的光学显微组织中，晶粒仍保持冷变形后的形状，但电子显微镜显示其精细结构已有变化；由范性形变所造成的形变亚结构中,位错密度有所降低,同时，胞状组织逐渐消失，出现清晰的亚晶界和较完整的亚晶。
回复时形成亚结构主要借助于点缺陷间彼此复合或抵销，点缺陷在位错或晶界处的湮没，位错偶极子湮没和位错攀移运动，使位错排列成稳定组态，如排列成位错墙而构成小角度亚晶界（见界面）此即所谓“多边形化”。
回复过程的驱动力来自变形时留于金属或合金中的贮能。
回复后宏观性能的变化决定于退火温度和时间。
温度一定时，回复速率随退火时间增加而逐渐降低。
力学性能（硬度、强度、塑性等）的回复速率通常要较物理性能（电阻、磁性、内应力等）的回复速率慢（见图1）。
再结晶当退火温度足够高、时间足够长时，在变形金属或合金的显微组织中，产生无应变的新晶粒──再结晶核心。
新晶粒不断长大，直至原来的变形组织完全消失,金属或合金的性能也发生显著变化,这一过程称为再结晶。
过程的驱动力也是来自残存的形变贮能（见图1）。
与金属中的固态相变类似，再结晶也有转变孕育期，但再结晶前后，金属的点阵类型无变化。
再结晶核心一般通过两种形式产生。
其一是原晶界的某一段突然弓出，深入至畸变大的相邻晶粒，在推进的这部分中形变贮能完全消失，形成新晶核。
其二是通过晶界或亚晶界合并，生成一无应变的小区──再结晶核心。
