梁板柱结构识图

相对于结构夹层楼面标高的高差有高差时，须将其写入括号内，无高差时不注。
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 2 25+3 22;5 25
梁平法标注
原位标注——梁支座上部纵筋
• 梁支座上部纵筋，该部位含通长筋在内的所有纵筋： • 1． “/”分隔——当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。 • 2． “+”相联——当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，注写时将角

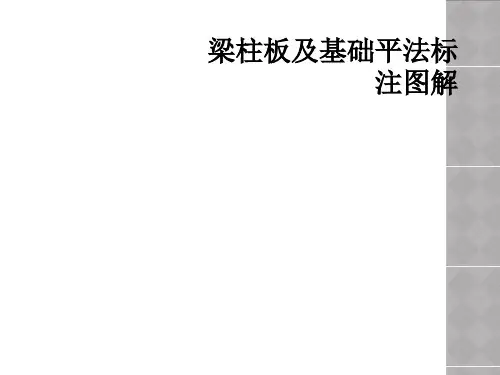

梁柱板及基础平法标 注图解

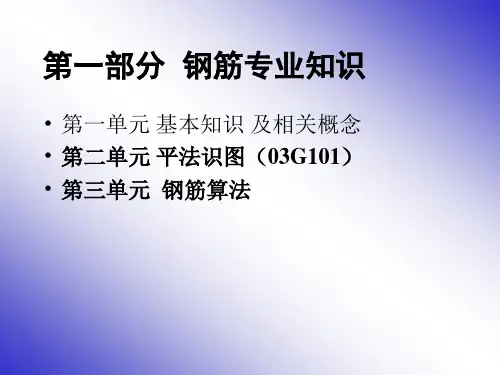

第一部分 钢筋专业知识
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（11G101）
1.1一般知识 1、钢筋种类: 1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低碳钢丝 等。 1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗
原位标注： 1、梁支座上、下部纵筋 2、吊筋、附加箍筋
梁钢筋的标注方法 上部受力筋
下部受力筋
集中标注——梁编号
• 梁截面尺寸，该项为必注值。 集中标注——截面尺寸 • 当为等截面梁时，用b×h表示； • 当为竖向加腋梁时，用b×h 1×C2 表示，其中C1 为腋长，C2 为腋高； • 当为水平加腋梁时，用b×h 1×C2 表示，其中C1 为腋长，C2 为腋宽，加腋部分应在平面中
中间支座负筋（上排）2 22 中间支座负筋（下排）2 22
端支座负筋（上排）2 22 端支座负筋（上排）2 22
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排）

搭接：钢筋长度不够需要接长所发生的驳接，有绑
扎搭接、焊接、机械连接。
钢筋绑扎搭接
钢筋搭接图样
常见钢筋混凝土构件
•梁 •柱 •板 •剪力墙 •楼梯 •基础
梁分类
• 框架梁 • 屋面框架梁 • 非框架梁 • 悬挑梁
关于平法的识图及配筋构造
2400
150 6 22 4/2
（梁净长）1/3 （梁净长）1/4
– 纵筋＝暗梁净长+锚固 – 箍筋
连梁
• 纵筋
– 顶层连梁，长度＝洞口宽+左右两边锚固 – 中间层连梁，长度＝洞口宽+左右两边锚固
• 箍筋
– 顶层连梁，纵筋长度范围内均布置箍筋 – 中间层连梁，洞口范围内布置箍筋。
箍筋加密区
箍筋加密区是对于抗震结构来说的。根据抗震等级的不同， 箍筋加密区设置的规定也不同。一般来说，对于钢筋混凝 土框架的梁的端部和每层柱子的两端都要进行加密。梁端 的加密区长度一般取1.5倍的梁高。柱子加密区长度一般 取1/6每层柱子的高度。但最底层（一层）柱子的根部应 取1/3的高度。 • 对于特别情况下的柱子还应全部加密。详细的可以参看， 《建筑抗震设计规范》（GB50011-2010）
• 6Φ25 4/2表示6根钢筋上排有4根下排有2根
柱
梁高
锚固长度
2b
2J
梁高
层高 >=35d;>=500
电渣压力焊
1b
1J
>=500 >=hc >=hn/6
基础顶面
基础高
箍筋：保证纵向钢筋的位置正确，又防止纵 向钢筋压曲，从而提高柱承载能力。在构件 中，箍筋应做成封闭式。
柱中的箍筋一般仅按构造要求配置： （1）、柱是一种受压构件，在承受荷载时 ，由于“长细比”影响，纵向钢筋可能过早 地被压弯屈而丧失承载能力，因此，利用箍 筋将它们围住，以改善抗弯曲条件。 （2）、配置箍筋，使柱的钢筋形成一个完 整的骨架，与纵向钢筋互相联系，满足施工 的要求。

第一单元 基本知识 及相关概念
第二单元 平法识图（03G101）
第三单元 钢筋算法
第一部分 钢筋专业知识
钢筋种类: 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低碳钢丝 等。 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
剪力墙钢筋计算
墙身钢筋
水平钢筋
竖向钢筋
墙端为端柱
墙端为暗柱
外侧钢筋连续通过
外侧钢筋不连续通过
外侧钢筋连续通过
外侧钢筋不连续通过
基础层
中间层
顶层
长度
根数
长度
根数
墙柱
端柱
暗柱
墙柱
暗梁
连梁
纵筋
箍筋
纵筋
箍筋
中间层
顶层
墙身水平钢筋(墙端为暗柱)：
墙端为暗柱时：
长度：
外侧钢筋＝墙长-2*保护层 内侧钢筋＝墙长-2*保护层+弯折
板的分类
单块板
连续板
异形板
Байду номын сангаас
板内钢筋说明
剪力墙涉及相关概念
暗柱 端柱 暗梁 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
楼 梯
A型（一跑楼梯） B型（有低端平板一跑楼梯） C型（有低端平板一跑楼梯） D型（有低端和高端平板一跑楼梯）
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2

搭接：钢筋长度不够需要接长所发生的驳接，有绑
扎搭接、焊接、机械连接。
钢筋绑扎搭接
钢筋搭接图样
常见钢筋混凝土构件
•梁 •柱 •板 •剪力墙 •楼梯 •基础
梁分类
• 框架梁 • 屋面框架梁 • 非框架梁 • 悬挑梁
关于平法的识图及配筋构造
2400
150 6 22 4/2
（梁净长）1/3 （梁净长）1/4
暗（端）柱钢筋：
• 纵筋 –基础层，需要输入插筋（格式同墙向竖向钢筋） –中间层＝层高+伸入上层的长度 –顶层＝净高+锚固
• 如果是端柱，顶层锚固要区分边、中、角柱， 要区分外侧钢筋和内侧钢筋。因为端柱可以看 作是框架柱，所以其锚固也同框架柱相同。
• 箍筋：自由组合
暗梁
• 暗梁随墙走，故其钢筋计算很简 单 –纵筋＝暗梁净长+锚固 –箍筋
4 20 150 450
5 22 325 325
KZ1 650*600 4 22 φ 10@100/200
层号 层高 标高 5 3.6 15.870
4 3.6 12.270
3 3.6 8.670
2 4.2 4.470
C
1 4.5 -0.03
-1 4.5 -4.53
-2 4.5 -9.03
基础底板 1.2
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
钢筋计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2： 箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固

加密区箍筋为 φ10h@边1中00部纵筋 非加5φ密22区箍筋为 φ10@200
②列表注写法
在分标准层绘制的柱平面布置图上，对 所有的柱子编号，然后对同一编号的一 个柱子列表表达其截面、配筋等
所有柱钢筋配 筋在表中列出
图上内容： 轴网 竖向构件（柱、墙）
所有柱按照图纸 名称中规定的比 例画出轮廓，不 同画编钢号筋的柱选一 个表明b、h方向， 用于定位和表达 钢筋
A型边、角柱 顶部纵筋构造
钢筋的做法
D、E型边、角 柱顶部纵筋构造
C型边、角柱 顶部纵筋构造
03G101-1P38图集规定
钢筋的做法
变截面纵筋弯锚构造
变截面纵筋连续通过构造
钢筋的做法
柱高度较小时，纵筋不 断开直接通过构造
钢筋的做法
柱的砌体拉接筋构造
03G101-1P40图集规定
钢筋的做法
(1) 模板图
模板图主要表明钢筋混凝土构件的外 形，预埋铁件、预留钢筋、预留孔洞的位 置，各部位尺寸和标高、构件以及定位轴 线的位置关系等。
(2) 配筋图
配筋图包括立面图、断面图和钢筋详图 ，主要表示构件内部各种钢筋的位置、直 径、形状和数量等。
(3) 钢筋表
为便于编制预算，统计钢筋用料，对配 筋较复杂的钢筋混凝土构件应列出钢筋表 ，以计算钢筋用量。
150 450
纵筋直径只有1种，全部纵筋注写在集中标注； 钢筋位置在断面图中按照实际布置画出； b边和h边不再用文字标注
φ10@100/200
加密区箍筋为 φ10@100 非加密区箍筋为 φ10@200
150 450
b边中部纵筋 框架柱，编5号φ23 2 角部截纵面尺筋寸：hb==660500mmmm 4φ22

36
A型（一跑楼梯）
楼梯
B型（有低端平板一跑楼梯）
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
37
38
39
40
41
钢筋计算
42
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2： 箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
43
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
距为100非加密区为200，肢数为2； • 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四 根
一级、直径是10的腰筋； • （4 Φ 12）表示4根一级、直径是12的架立筋； • （-0.100）表示梁顶标高；
原位标注：
• 2Φ25+2Φ22表示该处钢筋总信息为2根直径是25的加上2 根直径是22的。
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排）
4 22（1跨下部钢筋_下排） 锚固长度
2 20（2跨下部钢筋）
3 20（3跨下部钢筋_上排）
锚固长度
4 20（3跨下部钢筋_下排） 锚固长度
梁下部钢筋
锚固长度
15
梁内钢筋说明
16
17
18
19
20
21
标注说明
上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间

3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
板的分类
• 单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱 暗梁
端柱 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
A型（一跑楼梯）
楼梯
B型（有低端平板一跑楼梯）
【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
水平钢筋
长度
墙身钢筋
根数
竖向钢筋
长度
墙柱 墙柱
墙身竖向钢筋
• 长度 –基础层，需要增加插筋。 –中间层＝层高+伸入上层的搭接 –顶层＝净高+锚固
• 根数＝墙净长-2*50 /间距+1（墙身竖向钢 筋从暗柱、端柱边50mm开始布置）
墙身拉筋
• 长度＝墙厚-2*保护层+弯钩
• 根数＝墙净面积/拉筋的布置面积 –注：墙净积是指要扣除暗（端）柱、暗 （连）梁；拉筋的面筋面积是指其水平 方向间距*竖向间距。
连梁
• 纵筋 –顶层连梁，长度＝洞口宽+左右两边锚固 –中间层连梁，长度＝洞口宽+左右两边锚固
• 箍筋 –顶层连梁，纵筋长度范围内均布置箍筋 –中间层连梁，洞口范围内布置箍筋。 –
KL4(3A)

通过柱平法识图，可以清 晰识别建筑物的柱网布置 ，包括柱子的位置、间距 和排列方式。
结构类型判断
根据柱子的形状、尺寸和 配筋等特征，可以判断建 筑物的结构类型，如框架 结构、剪力墙结构等。
荷载传递分析
通过柱平法识图，可以分 析建筑物荷载的传递路径 和方式，以及柱子在荷载 作用下的受力状态。
建筑空间布局规划
柱平法作用
在建筑结构中，柱子承担着重要 的竖向荷载作用，柱平法能够快 速有效地对柱子进行受力分析， 为结构设计提供重要依据。
柱平法识图原理
力学模型简化
变形分析
柱平法将实际的柱子结构简化为理想 的力学模型，如简支梁、悬臂梁等， 便于进行受力分析。
在得到柱子内力的基础上，进一步分 析柱子的变形情况，如挠度、转角等 ，以评估结构的刚度和稳定性。
03
柱平法识图实例分析
实例一：框架结构柱平法识图
01
框架柱类型及标注方法
02
03
04
框架柱纵筋连接构造
框架柱箍筋加密区范围及间距
框架柱节点核心区配筋要求
实例二：剪力墙结构柱平法识图
01
02
03
04
剪力墙柱类型及标注方 法
剪力墙柱纵筋连接构造
剪力墙柱箍筋加密区范 围及间距
剪力墙柱与梁板连接构 造
仔细观察钢筋的配置和连接情况，判断是否存在钢筋的漏配、错配 或连接不当等问题。
观察柱子的混凝土质量
注意观察柱子的混凝土质量，如是否存在蜂窝、麻面、露筋等质量 缺陷，以便及时发现问题并采取措施。
多角度、多层次思考
结合平面图、立面图和剖面图进行综合分析
在识图中，应将平面图、立面图和剖面图结合起来进行综合分析，以便全面了解柱子的构 造和配筋情况。

和尺寸关系。
梁的截面尺寸和配筋标注
截面尺寸标注
在梁的标注线上方或下方，用数字和单位表示梁的截面尺寸，如宽度、高度等 。截面尺寸的标注有助于了解梁的承载能力和刚度等性能。
配筋标注
通过特定的符号和数字，表示梁的钢筋配置情况，包括钢筋的直径、间距、布 置方式等。配筋标注对于梁的抗弯、抗剪等力学性能分析和设计具有重要意义 。
梁柱板平法标注图解课件
contents
目录
• 平法标注概述 • 梁的平法标注图解 • 柱的平法标注图解 • 板的平法标注图解 • 平法标注实例解析与练习
01
平法标注概述
平法标注的定义和目的
定义
平法标注是一种用于建筑结构设 计的标注方法，通过简单的线条 和符号来表示结构的尺寸、配筋 等信息。
目的
平法标注的目的是提高建筑结构 设计的效率和准确性，方便设计 师之间的沟通和交流，减少设计 过程中的歧义和错误。
平法标注在梁柱板设计中的应用
01
02
03
梁的平法标注
通过标注梁的截面尺寸、 配筋信息、跨度等，能够 清晰地表达梁的结构特点 和受力要求。
柱的平法标注
柱的平法标注主要包括截 面尺寸、配筋信息、轴压 比等，用以描述柱子的承 载能力和稳定性。
柱的平法标注基本元素
01
02
03
04
定位轴线
用于确定柱子在平面图中的位 置，一般采用数字或者字母进
行编号。
柱编号
用于区分不同的柱子，在平面 图中一般采用字母加数字的方
式进行编号。
截面形状和尺寸
表示柱子的截面形状和尺寸， 一般采用线条或者符号进行表
示。
钢筋配置
表示柱子中钢筋的种类、直径 、间距等信息，一般采用符号

C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
钢筋计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2：
箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
150
C
注：框架柱分边柱角柱、中柱， 顶层锚固长度分别处理。
板的分类
• 单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱
端柱
暗梁
连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
楼 梯
A型（一跑楼梯） B型（有低端平板一跑楼梯）
第一部分 钢筋专业知识
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（03G101） • 第三单元 钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。 1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
中间层纵筋：
层高-非连接 区长度+ 上层非连接区长度+搭接长度
顶层柱纵筋（中柱）： 层高-梁高－非连接 区长度+锚固长度
锚固长度：梁高－砼保护 层＋12d

22
端支座负筋（上排）2 22 端支座负筋（上排）2 22
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排）
4 22（1跨下部钢筋_下排） 锚固长度
2 20（2跨下部钢筋）
3 20（3跨下部钢筋_上排）
锚固长度
4 20（3跨下部钢筋_下排） 锚固长度
6900 6 22 2/4
250 6 22 4/2
1800
150 150 6 22 4/2
2 20
250 6 22 4/2
KL4(3A)
B
C
上部贯通筋 2 22
6900 7 20 3/4
（梁净长）1/3 （梁净长）1/4 250 150 6 22 4/2
D
悬臂梁上部上排钢筋 2 22 悬臂梁上部下排钢筋 2 22
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固 吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
第一部分 钢筋专业知识
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（03G101） • 第三单元 钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。
1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：

1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算 下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜 长+锚固值
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
钢筋计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2： 箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
第一部分 钢筋专业知识
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（03G101） • 第三单元 钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。

中间层纵筋：
层高-非连接 区长度+ 上层非连接区长度+搭接长度
顶层柱纵筋（中柱）：
层高-梁高－非连接 区长度+锚固长度
锚固长度：梁高－砼保护 层＋12d
顶层柱纵筋（角柱、边柱）：
层高-梁高-上层非连 接区长度+顶层锚固长度
插筋：
与上层钢筋的搭接长 度+非搭接区长度+伸入 下层的锚固长度
箍筋（根数）：
【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
水平钢筋
长度
墙身钢筋
根数
竖向钢筋
长度
墙柱 墙柱
第一部分 钢筋专业知识
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（03G101） • 第三单元 钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。
1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
端柱 暗柱 暗梁 连梁
根数 纵筋 箍筋
顶层 中间层
墙端为端柱 墙端为暗柱
基础层 中间层
顶层
箍筋 纵筋
外侧钢筋连续通过 外侧钢筋不连续通过 外侧钢筋连续通过 外侧钢筋不连续通过
墙身水平钢筋(墙端为暗柱)：暗柱相与平墙身

1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
板的分类
• 单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱 暗梁
端柱 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
A型（一跑楼梯）
楼梯
B型（有低端平板一跑楼梯）
• 外侧钢筋不连续通过
–外侧钢筋＝墙长- 2*保护层 +0.65*2Lae
–内侧钢筋＝墙长- 2*保护层+弯折
• 根数：层高-2*50/间距+1（暗梁、 连梁墙身水平筋照设）
墙身水平钢筋（墙端为端柱）端柱墙突身出
• 长度：
–墙端为端柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长- 2*保护层 –内侧钢筋＝墙净长+锚固长度
KL4(3A)
B
C
上部贯通筋 2 22
6900 7 20 3/4
（梁净长）1/3 （梁净长）1/4 250 150 6 22 4/2
D
悬臂梁上部上排钢筋 2 22 悬臂梁上部下排钢筋 2 22
中间支座负筋（上排）2 22 中间支座负筋（下排）2 22

精品课件
例3：纯悬挑板平法标注见图
精品课件
（三）板支座原位标注
板支座原位标注的内容为：板支座上部非贯通纵筋和纯悬挑板上部 受力钢筋。
板支座原位标注的钢筋，应在配置相同跨的第一跨表达（当在梁悬 挑部位单独配置时，则在原位表达）。在配置相同跨的第一跨（或 梁悬挑部位），垂直于板支座（梁或墙）绘制一段适宜长度的中粗 实线（当该筋通长设置在悬挑板或短跨板上部时，实线段应画至对 边或贯通短跨），以该线段代表支座上部非贯通纵筋；
4、板面标高高差
板面标高高差系指相对于结构层楼面标高的高差，应将其注写在括 号内，且有高差时注，无高差时不注。
5、有关说明
同一编号板块的类型、板厚和贯通纵筋均应相同，但板面标高、跨度、 平面形状以及板支座上部的非贯通纵筋可以不同，如同一编号板块的平 面形状可为矩形、多边形及其它形状等。
精品课件
板平法集中标注图
框架柱L
主梁 KL
次梁 L
悬挑梁
XL
精品课件
1.2结构施工图的绘制方法 钢筋混凝土结构构件配筋图的表示方法有三种： 一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、 配筋规格等“逼真”地表示出来。用详图法绘图的工作量非常大。
二、梁柱表法。 它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字
构件埋于地下,承受建筑物的全部荷载,并传递给基础.建 筑物的上部结构形式相应地决定基础的形式。如建筑物 的上部结构为砖墙承重，就采用墙下条形基础；独立柱 基础作为柱子的基础。 基础图表示建筑物室内地面以下基础部分的平面布置及 详细构造.通常用基础平面图和基础详图表示。
基础详图主要表明基础各组成部分的具体形状、大小、 材料及基础埋深等。通常用断面图表示，并与基础平面 图中被剖切的相应代号及剖切符号一致。
