串行通讯概述 串行通讯协议有很多种，像RS232,RS485, RS422,甚至现今流行的USB等都是串行通讯协 议。而串行通讯技术的应用无处不在。可能大家 见的最多就是电脑的串口与Modem的通讯。记得 在PC机刚开始在中国流行起来时(大约是在90年 代前五年),那时甚至有人用一条串行线进行两台 电脑之间的数据共享。除了这些，手机，PDA, USB鼠标、键盘等等都是以串行通讯的方式与电 脑连接。而我们工作性质的关系，所接触到的就 更多了，像多串口卡，各种种类的具有串口通讯 接口的检测与测量仪器，串口通讯的网络设备等。

一.

RS232的概念

RS-232-C接口(又称 EIA RS-232-C)是目前最 常用的一种串行通讯接口。它是在1970年由美国 电子工业协会(EIA)联合贝尔系统、

调制解调 器厂家及计算机终端生产厂家共同制定的用于串 行通讯的标 准。它的全名是“数据终端设备 (DTE)和数据通讯设备(DCE)之间串行二进 制数据交换接口技术标准”,该标准规定采用一 个25个脚的 DB25连接器，对连接器的每个引脚 的信号内容加以规定，还对各种信号的电平加以 规定。

DB9和DB25的常用针脚定义

接口的电气特性 在RS-232-C中任何一条信号线的电压均为负逻辑关系。 即：逻 辑“1”,-5― -15V;逻辑“0” +5― +15V 。噪 声容限为2V。即 要求接收器能识别低至+3V的信号作为 逻辑“0”,高到-3V的信号 作为逻辑“1” 。

实际上RS-232-C的25条引线中有许多是很少使用的， 在计算机与终端通讯中一般只使用3-9条引线。RS-232-C 最常用的9条引线的信号内容 RS-232-C接口连接器一般 使用型号为DB-25的25芯插头座,通常插头在DCE端,插座 在DTE端. 一些设备与PC机连接的RS-232-C接口,因为不 使用对方的传送控制信号,只需三条接口线,即“发送数 据”、“接收数据”和“信号地”。所以采用DB-9的9芯 插头座，传输线采用屏蔽双绞线。

RS-422

百科名片

RS-422

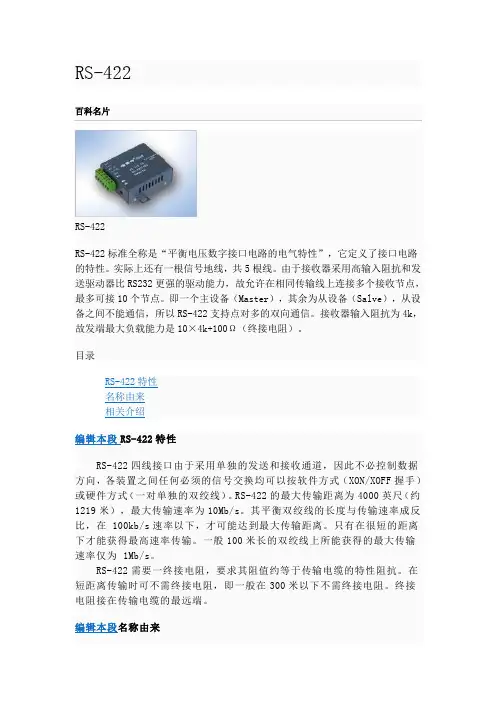

RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。实际上还有一根信号地线，共5根线。由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。即一个主设备（Master），其余为从设备（Salve），从设备之间不能通信，所以RS-422支持点对多的双向通信。接收器输入阻抗为4k，故发端最大负载能力是10×4k+100Ω（终接电阻）。

目录

RS-422特性

名称由来

相关介绍

编辑本段RS-422特性

RS-422四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）。RS-422的最大传输距离为4000英尺（约1219米），最大传输速率为10Mb/s。其平衡双绞线的长度与传输速率成反比，在 100kb/s速率以下，才可能达到最大传输距离。只有在很短的距离下才能获得最高速率传输。一般100米长的双绞线上所能获得的最大传输速率仅为 1Mb/s。

RS-422需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。在短距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。

编辑本段名称由来 Electronic Industries Association (EIA ) 电子工业协会(EIA) 1924年成立的EIA是美国的一个电子制造商组织。EIA颁布了许多与电信和计算机通信有关的标准，并与其他协会如美国国家标准协会(ANSI)和国际电报电话咨询委员会(CCITT)有密切联系，CCITT现称为国际电信联盟(ITU)。

EIA在电信方面主要定义了调制解调器和计算机之间的串行接口。下表是一些常用的标准。物理层规范定义了37针(DB-37)、25针(DB-25)和9针(DB-9)连结器及相关电缆，另外还有电气特性，如每个针上的信号类型及信号时序。

rs422协议标准

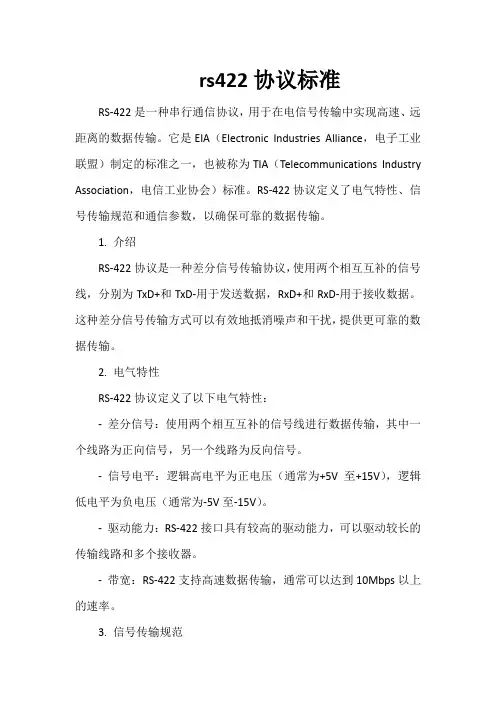

RS-422是一种串行通信协议，用于在电信号传输中实现高速、远距离的数据传输。它是EIA（Electronic Industries Alliance，电子工业联盟）制定的标准之一，也被称为TIA（Telecommunications Industry

Association，电信工业协会）标准。RS-422协议定义了电气特性、信号传输规范和通信参数，以确保可靠的数据传输。

1. 介绍

RS-422协议是一种差分信号传输协议，使用两个相互互补的信号线，分别为TxD+和TxD-用于发送数据，RxD+和RxD-用于接收数据。这种差分信号传输方式可以有效地抵消噪声和干扰，提供更可靠的数据传输。

2. 电气特性

RS-422协议定义了以下电气特性：

- 差分信号：使用两个相互互补的信号线进行数据传输，其中一个线路为正向信号，另一个线路为反向信号。

- 信号电平：逻辑高电平为正电压（通常为+5V至+15V），逻辑低电平为负电压（通常为-5V至-15V）。

- 驱动能力：RS-422接口具有较高的驱动能力，可以驱动较长的传输线路和多个接收器。

- 带宽：RS-422支持高速数据传输，通常可以达到10Mbps以上的速率。

3. 信号传输规范 RS-422协议定义了以下信号传输规范：

- 数据格式：RS-422支持全双工通信，可以同时发送和接收数据。

- 帧结构：数据以字节为单位进行传输，每个字节包含一个起始位、8个数据位、可选的奇偶校验位和一个或多个停止位。

- 传输距离：RS-422可以支持较长的传输距离，通常可以达到1200米以上，具体距离取决于传输速率和电缆质量。

- 线路配置：RS-422使用平衡传输线路，其中正向信号和反向信号线路的阻抗相等，以提供更好的信号质量。

4. 通信参数

RS-422协议定义了以下通信参数：

- 传输速率：RS-422支持多种传输速率，通常可以达到10Mbps以上的速率。

附录H RS422通信（端口P1和P2）

通信可选的接口，使监督和监测590数字驱动器简单。

它提供了RS422串行数据端口，它可以安装在每个传动上。这些串行端口可以允许一个智能的移动设备以监视或更新传动的参数。请参阅

文档附带详细的技术和布线信息的选项。

590数字驱动器同时支持ASCII和二进制通信。

使用这个环节，监控计算机可以执行定期设定更新，控制测序和数据收集

而每个传动连续局部控制。

主要（P1）需要一个可选的通讯板（目录号

654D-RS422）。它提供了一种分离所需的RS422通信端口

连接到PLC，监控计算机等

AUX（P2）提供非隔离RS422串口590数字

驱动。是专为与其他欧陆传动产品只使用这个端口。该

隔离通信选项应被用于所有对外交流的P1口要求。

PNO CONFIG

提供用户可配置的串口参数。要配置这些的PNOS，

系统::

配置I/ O::

配置启用必须设置为enabled。

参数启用，串行通信链路被禁用。通信重新启动一次，设置启用被设置为“禁用”。 协议：

ASCII

EVEN 偶校验

仪表地址

590数字驱动器或相关欧陆仪器都有一个地址，第一个数字是“组”号

（GID）的取值范围为0到7，第二取值范围为0〜F的“单元”号（UID），这将产生128个不同的地址

从00到FF。

参数助记符

每个欧陆仪器有其程序结构内定义的参数，这是由两

字符助记符。仪器使用这些助记符交换信息。

助记符说明

10模拟输入1

0F仪器状态字

09驱动速度的需求

数据包括三种类型：

（一） 数值数据

参数是指无论是正数或负数，如设定值，增益。

（二） 布尔型数据

如开关，一个布尔参数可以监视或设置为启用或

禁止串口。这是访问一个状态字的一部分所定义的如下。

（三） 状态字 信息参数是指二进制字。字内的每个位是一个重要的

内切换的程序结构。

数据格式

590数字驱动器使用一个ASCII自由格式进行数据传输的操作模式，可以很容易地实现与
