S7-200帮助

  • 格式：doc
  • 大小：15.50 KB
  • 文档页数：2

了解S7-200网络通讯的基本知识

S7-200支持主从网络，可在网络中用作主站或从站，而STEP 7-Micro/WIN始终用作主站。

 主从网络定义

主站：网络中的主站是可以向网络中的另一台设备发出请求的设备。主站还能够对来自网络中其他主站的请求作出应答。

从站：配置为从站的设备，只能对来自一台主站的请求作出应答；从站从来不会主动发出请求。

 波特率和网络地址定义

数据在网络中的传送速度称为波特率，通常以千波特（kbaud）兆波特（Mbaud）为单位。波特率测量在某一特定时间内传送的数据量。例如，19.2 kbaud的波特率表示每秒19200位的传送速率。

在某一特定网络上通讯的每台设备必须被配置为以相同的波特率传送数据。因此，网络上速度最快的波特率由与网络连接的速度最慢的设备决定。

下表列出S7-200支持的波特率：

网络 波特率

标准网络 9.6 kbaud至187.5 kbaud

使用EM 277的网络 9.6 kbaud至12 Mbaud

使用自由接口模式的网络 1200 baud至115.2 kbaud

网络地址是您为网络上每台设备指定的一个独特号码。该独特的网络地址确保将数据传送至正确的设备，并从正确的设备检索数据。S7-200支持0至126的网络地址。对于配备两个端口的S7-200，每个端口可以有一个网络地址。下表列出了S7-200设备的默认（工厂）设置：

S7-200设备 默认地址

STEP 7-Micro/WIN 0

HMI（TD、TP或OP） 1

S7-200 CPU 2

 为S7-200设置波特率和网络地址

每台S7-200 CPU的默认波特率为9.6 kbaud，默认网络地址为2。

修改时可以点击

 设置远程地址

修改时可以点击

 PPI协议

PPI是一个主从协议：主站向从站发出请求，从站作出应答。

欲与EM 277（DP通讯）通讯，必须启用“PPI高级协议”。

可选中PG/PC接口“PC/PPI电缆属性”对话框启用该模式。

合集下载

S7-200模拟量库使用说明

S7-200模拟量库使用说明

SCALE（V1.0）库文件的使用

以下公式由计算换算值的图表中得出: Ov = (Osh - Osl) / (Ish - Isl) *

(Iv - Isl) + Osl

"Scale" 库的描述: "scale.mwl" 库包括从 INTEGER(整数) 到 REAL (S_ITR)（实数）、从REAL（实数）

to REAL (S_RTR)（实数）及从REAL（实数）到 INTEGER (S_RTI)（整数）类型数据的比例换算。

3.2 模拟量输入换算为REAL数据格式的输出值 (S_ITR): S_ITR 功能块可用来将模拟量输入信号转换成0.0到1.0之间的标么值( 类型 REAL )。

此调用为4-20MA的偏移量，读入模拟量转换为0.0-1.0之间的量程存入到VD100

3.3 REAL格式数据比例换算 (S_RTR): S_RTR 功能块可用来转换在范围内的REAL 格式的值

(例如将0.0 到 1.0输入值转化为百分数输出)。

本子程序调用为前面读取来的0.0-1.0量程转换为百分比0-100数值转出到DV200

3.4转换为 INTEGER格式数据的模拟量输出(S_RTI): S_RTI 功能块可用来 将 REAL 数 转换为

INTEGER数据类型的模拟量输出。 本子程序调用：把模拟量量程0.0-1.0数字转换成0-20MA的信号输出

模拟量模块的一点说明：在模拟量模块的拔码开关对应的数字ON/OFF表达不同的量程（

输入范围 电压（单极性）0～10V 0～5V 0～1V 0～500mV 0～100mV 0～50mV

电压（双极性）±10V ±5V ±2.5V ±1V ±500mV ±250mV ±100mV ±50mV ±25mV

电流0～20mA

数据字格式 双极性 全量程范围-32000～+32000

单极性 全量程范围0～32000

分辨率 12位A/D转换器

西门子S7-200 SMART系统手册说明书

西门子S7-200 SMART系统手册说明书

___________________ ___________________ ___________________ ___________________ ___________________ ___________________ ___________________ ___________________ ___________________ ___________________ ___________________ ___________________ ___________________ ___________________ ___________________ ___________________ ___________________ ___________________

SIMATIC

S7

S7-200 SMART

系统手册

V2.4, 03/2019

A5E03822234-AF 前言

产品概述 1

入门指南 2

安装 3

PLC 概念 4

编程概念 5

PLC 设备组态 6

程序指令 7

通信 8

库 9

调试和故障排除 10

PID 回路和整定 11

开环运动控制 12

技术规范 A

计算功率预算 B

错误代码 C

特殊存储器 (SM)

和系统符号名称 D

参考 E

订购信息 F

Siemens AG Division Digital Factory Postfach 48 48 90026 NÜRNBERG 德国 A5E03822234-AF Ⓟ 02/2019 本公司保留更改的权利 Copyright © Siemens AG 2019. 保留所有权利 法律资讯

警告提示系统

为了您的人身安全以及避免财产损失，必须注意本手册中的提示。人身安全的提示用一个警告三角表示，仅

与财产损失有关的提示不带警告三角。警告提示根据危险等级由高到低如下表示。 危险

西门子实验指导书(S7-200-CPU226)

西门子实验指导书(S7-200-CPU226)

启东计算机总厂有限公司 PLC实验指导书（SIMATIC S7-200-CPU226）

1 实验指导书

启

东

计

算

机

总

厂

有

限

公

司

DICE - PLCSM400

启东计算机总厂有限公司 PLC实验指导书（SIMATIC S7-200-CPU226）

2 目录

第一章 系统简介

一、可编程序控制器（PC）主机

二、编程装置

三、输入输出部分

四、输入/输出接口的使用方法

五、实验演示屏介绍

第二章 软件的安装与使用

一、软件的安装

二、软件的使用

第三章 PLC控制实验

实验一 基本指令实验

实验二 定时器及计数器指令实验

实验三 移位寄存器指令实验

实验四 置位/复位及脉冲指令实验

实验五 跳转指令实验

实验六 常用功能指令实验

实验七 舞台灯的PLC控制

实验八 LED数码管显示控制

实验九 交通信号灯的自动控制

实验十 驱动步进电机的PLC控制

实验十一 电机的星/三角启动控制

实验十二 机械手的PLC自动控制

实验十三 四层电梯的PLC控制

实验十四 刀库捷径方向选择控制

实验十五 物料混合控制

实验十六 水塔水位控制

实验十七 邮件分拣控制

实验十八 四级传送带的控制

第四章 电子实验演示装置的使用

一、简介

二、电子实验演示装置软件的安装

三、电子实验装置的测试

四、电子实验演示装置的实验

五、电子演示装置的实验说明

启东计算机总厂有限公司 PLC实验指导书（SIMATIC S7-200-CPU226）

3 正文

第一章 系统简介

西门子（SIMATIC）S7-200系列小型PLC（Micro PLC）可应用于各种自动化系统。紧凑的结构、低廉的成本以及功能强大的指令使得S7-200 PLC成为各种小型控制任务的理想的解决方案。S7-200产品的多样化以及基于Windows的编程工具，使您能够更加灵活地完成自动化任务。

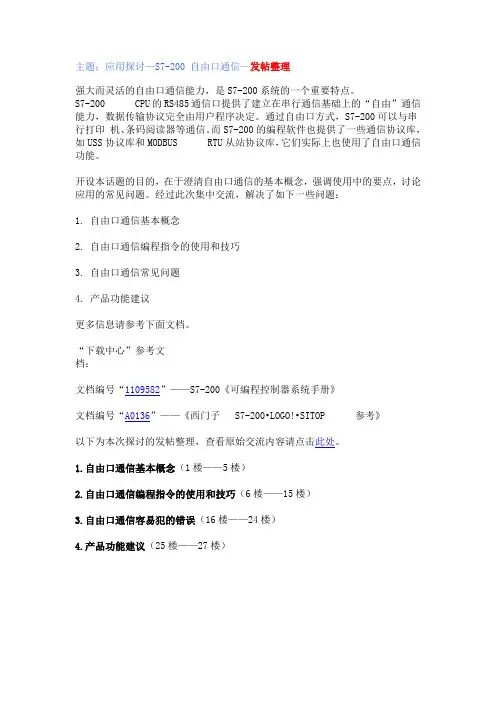

西门子S7-200 自由口通信实用文档
