微电子器件基础实验报告

指导老师： 曾荣周

姓名：郭衡

班级：电科1704

学号：17419002064

湖南工业大学交通工程学院

2019 年 9 月 1

实验一 Silvaco TCAD 软件的基本使用方法和 PN 结的工作原理及

特性仿真与分析

一、 实验目的与任务

1．实验目的：

（1） 学会安装 Silvaco TCAD 软件

（2） 学会 Silvaco TCAD 软件的基本使用方法

（3） 通过对 PN 结的特性仿真与分析，理解 PN 结的工作原理

2．实验任务：完成 PN 结二极管的 IV 特性和击穿特性仿真

二、实验基本理

1． Silvaco TACD 软件 ATLAS 器件仿真器使用

2．二极管工作原理：

晶体二极管为一个由 p 型半导体和 n 型半导体形成的 p-n 结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于 p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。

当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流。

当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。p-n结的反向击穿有齐纳击穿、雪崩击穿和热击穿之分。

3．均匀掺杂PN结二极管atlas代码： 2

4．高斯掺杂PN结二极管atlas代码：

三、实验仪器设备与工具软件

1．PC 机（能运行 Win7 或更高版本的系统）。

2． SILIVACO-TCAD 软件。

四、实验内容

1．二极管 IV 特性仿真

（1） 用 atlas 生成一个 PN 结构二极管；

（2） 通过改变掺杂浓度和掺杂方式，观察耗尽区及其宽度；

（3） 对阳极正向偏压，仿真 IV 曲线。

2．二极管击穿仿真

（1） 用 atlas 生成一维二极管结构； 3

（2） 为击穿仿真设置模型；

（3） 曲线追踪参数设置；

（4） 自动反向电压曲线追踪仿真。

五、实验步骤

1．用 Atlas 生成仿真器件 PN 结二极管

2．观察器件结构

3．仿真出二极管 IV 特性和击穿特性曲线

4．分析二极管 IV 特性和击穿特性曲线

六、 实验报告

1．写出二极管 IV 特性仿和二极管击穿仿真代码

2．画出器件结构

3．画出仿真曲线和观察结果，并进行分析说明。

4．记录实验过程中出现的问题及解决办法。

均匀掺杂代码：

4

高斯掺杂代码：

均匀掺杂器件结构： 5

高斯掺杂器件结构：

均匀掺杂的仿真曲线： 6

高斯掺杂的仿真曲线：

实验结果分析：

均匀掺杂的仿真曲线从0.8开始呈指数增长，而高斯掺杂的仿真曲线从1.2开始呈指数下降。由于PN结正向导电时，电阻很小；反向导电时，其电阻很大。所以PN结具有单向导电性。高斯掺杂的杂质分布是对应于有效表面源扩散的，而均匀掺杂是对应于体扩散的。所以均匀掺杂是指数增长，而高斯掺杂是指数下降。

7

实验二 双极型晶体管 BJT 的工作原理及特性仿真与分析

一、 实验目的与任务

1．实验目的：

通过对 BJT 的特性仿真与分析，理解 BJT 的结构及工作原理

2．实验任务：完成 NPN 和 PNP BJT 输出特性 IC-VCE仿真

二、 实验基本原理

1．三极管工作原理：

BJT是双极结型晶体管（Bipolar Junction Transistor—BJT）的缩写，又常称为双载子晶体管。它是通过一定的工艺将两个PN结结合在一起的器件，有PNP和NPN

两种组合结构，是三端子器件。

一个npn晶体管可以被认为是共享一个阳极的两个二极管的组合。当发射结正偏，载流子热激发和耗尽区反向电场之间的平衡被打破，使得热激发电子被注入到基极区域，这些电子穿越基极从浓度较高的发射极区域附近扩散到集电极。在基极区域的电子被称为少数载流子，因为基极是p类型掺杂的。为了减少在到达集电极之前载流子被复合的百分比，晶体管的基区必须足够薄以使得载流子可以扩散到集电极。特别是基区厚度必须比电子的扩散长度小。共享的基极和不对称的集电极和发射极的掺杂是双极结型晶体管与两个分立反偏并联二极管的最大区分之处。

pnp晶体管……。

三、实验仪器设备与工具软件

1．PC 机（能运行 Win7 或更高版本的系统）。

2． SILIVACO-TCAD 软件。

四、实验内容

1．NPN BJT 输出特性 IC-VCE仿真

（1） 用 atlas 生成一个 NPN BJT 结构 8

（2） 仿真 NPN BJT IC-VCE输出特性曲线并分析

2．PNP BJT 输出特性 IC-VCE仿真

（1） 用 atlas 生成一个 PNP BJT 结构

（2） 仿真 PNP BJT IC-VCE输出特性曲线并分析

五、实验步骤

1．用 Atlas 生成仿真器件 NPN 和 PNP BJT

2．观察器件结构

3．仿真 NPN 和 PNP BJT IC-VCE 特性曲线并分析其工作特性

六、实验报告

1．写出 NPN 和 PNP BJT 仿真代码

2．画出器件结构

3．画出仿真曲线和观察结果，并进行分析说明。

4．记录实验过程中出现的问题及解决办法。

NPN代码：

9

PNP代码：

NPN器件结构： 10

PNP器件结构：

NPN仿真曲线： 11

PNP仿真曲线：

实验结果分析：

NPN型bjt的仿真曲线在第三象限呈指数下降，PNP型的bjt的仿真曲线在第一象限呈指数增长。NPN和PNP主要就是电流方向和电压正负不同，说得“专业”一点，就是“极性”问题。NPN 是用 B→E 的电流（IB）控制 C→E 的电流（IC），E极电位最低，且正常放大时通常C极电位最高，即 VC > VB > VE。PNP 是用 E→B 的电流（IB）控制 E→C 的电流（IC），E极电位最高，且正常放大时通常C极电位最低，即 VC < VB < VE。 NPN输出是低电平0，PNP输出的是高电平1。

12

实验三 场效应晶体管 MOSFET 的工作原理及特性仿真与分析

一、实验目的与任务

1．实验目的：

通过对 MOSFET 的特性仿真与分析，理解 MOSFET 的结构及工作原理

2．实验任务：完成 N-MOSFET 和 P-MOSFET 转移和输出特性仿真

一、 实验基本原理

1．N-MOSFET 工作原理：

当 VGS < VT（称为阈电压）时，N+型的源区与漏区之间隔着 P 型区，且漏结反偏，故无漏极电流。当 VGS >VT 时，栅下的 P 型硅表面发生强反型，形成连通源、漏区的 N 型沟道，在 VDS作用下产生漏极电流 ID。对于恒定的 VDS，

VGS 越大，沟道中的电子就越多，沟道电阻就越小，ID 就越大。

N-MOSFET 是通过改变 VGS来控制沟道的导电性，从而控制漏极电流 ID，是一种电压控制型器件。

2．P-MOSFET 工作原理………。

三、实验仪器设备与工具软件

1．PC 机（能运行 Win7 或更高版本的系统）。

2． SILIVACO-TCAD 软件。

四、实验内容

1．N-MOSFET 转移和输出特性仿真

（1） 用 atlas 生成一个 N-MOSFET 结构

（2） 仿真 N-MOSFET 转移和输出特性曲线并分析

2．P-MOSFET 转移和输出特性仿真 13

（1） 用 atlas 生成一个 P-MOSFET 结构

（2） 仿真 P-MOSFET 转移和输出特性曲线并分析

五、实验步骤

1．用 Atlas 生成仿真器件 N-MOSFET 和 P-MOSFET

2．观察器件结构

3．仿真 N-MOSFET 和 P-MOSFET 输出和转移特性曲线并分析其工作特性

六、实验报告

1．写出 N-MOSFET 和 P-MOSFET 仿真代码

2．画出器件结构

3．画出仿真输出和转移特性曲线和观察结果，并进行分析说明改变溶度的变化会导致曲线平移。

4．记录实验过程中出现的问题及解决办法。

P-MOSFET代码：

N-MOSFET代码： 14

N-MOSFET器件结构：

P-MOSFET器件结构：

Nmos转移特性曲线：

Nmos输出特性曲线： 15

Pmos转移特性曲线：

Pmos输出特性曲线：

实验分析说明：

nmos输出特性曲线与pmos输出特性曲线完全相反，转移特性曲线也一样。Nmos输出特性曲线斜率先呈指数增长，当vds>Vdsat时，斜率变化不是很明显，Id达到饱和而不再随vds变化而变化。Nmos转移特性曲线斜率开始时增长很平缓，当Vgs>Vt时，也就是大于开启电压=0.7V时，斜率开始增长。而pmos输出特性曲线的斜率开始变化很平缓，当Vds>Vdsat时，变化开始呈负指数增长，pmos转移特性曲线开始呈负指数增长，后变化很平缓。

合集下载

微电子器件与IC设计基础第2版课后答案

微电子器件与IC设计基础第2版课后答案

课后习题答案

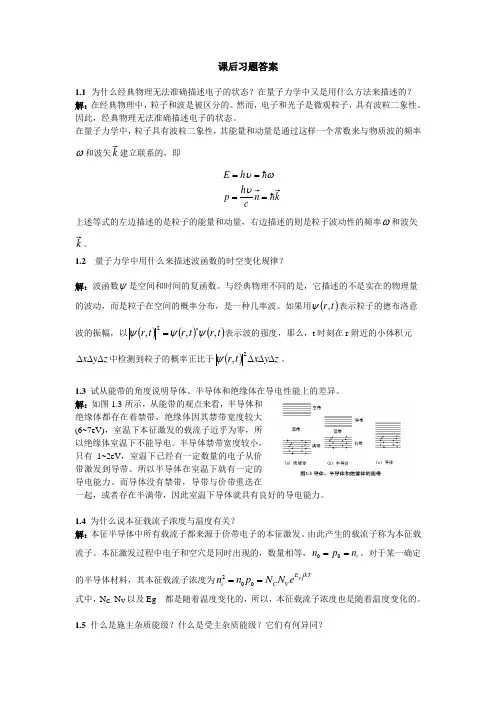

1.1 为什么经典物理无法准确描述电子的状态？在量子力学中又是用什么方法来描述的？

解：在经典物理中，粒子和波是被区分的。然而，电子和光子是微观粒子，具有波粒二象性。因此，经典物理无法准确描述电子的状态。

在量子力学中，粒子具有波粒二象性，其能量和动量是通过这样一个常数来与物质波的频率和波矢k建立联系的，即

knchphE

上述等式的左边描述的是粒子的能量和动量，右边描述的则是粒子波动性的频率和波矢k。

1.2 量子力学中用什么来描述波函数的时空变化规律？

解：波函数是空间和时间的复函数。与经典物理不同的是，它描述的不是实在的物理量的波动，而是粒子在空间的概率分布，是一种几率波。如果用tr,表示粒子的德布洛意波的振幅，以trtrtr,,,2表示波的强度，那么，t时刻在r附近的小体积元zyx中检测到粒子的概率正比于zyxtr2,。

1.3 试从能带的角度说明导体、半导体和绝缘体在导电性能上的差异。

解：如图1.3所示，从能带的观点来看，半导体和绝缘体都存在着禁带，绝缘体因其禁带宽度较大(6~7eV)，室温下本征激发的载流子近乎为零，所以绝缘体室温下不能导电。半导体禁带宽度较小，只有1~2eV，室温下已经有一定数量的电子从价带激发到导带。所以半导体在室温下就有一定的导电能力。而导体没有禁带，导带与价带重迭在一起，或者存在半满带，因此室温下导体就具有良好的导电能力。

1.4 为什么说本征载流子浓度与温度有关？

解：本征半导体中所有载流子都来源于价带电子的本征激发。由此产生的载流子称为本征载流子。本征激发过程中电子和空穴是同时出现的，数量相等，inpn00。对于某一确定的半导体材料，其本征载流子浓度为kTEVCigeNNpnn002

式中，NC，NV以及Eg 都是随着温度变化的，所以，本征载流子浓度也是随着温度变化的。
