1投影仪操作指导书OG-EN-01

投影仪操作规程

一、引言

投影仪是一种常用的多媒体设备，广泛应用于教育、商务演示和娱乐等领域。为了正确、高效地操作投影仪，提供清晰、稳定的投影效果，本文将详细介绍投影仪的操作规程。

二、准备工作

1. 确保投影仪和电源连接正常，电源插座可靠接地。

2. 检查投影仪与投影屏幕之间的距离和角度是否合适，确保投影效果最佳。

3. 确保投影仪周围环境光线适中，避免过强或者过弱的光线影响投影效果。

4. 准备好投影仪遥控器和必要的连接线缆。

三、投影仪的开启与关闭

1. 开启投影仪：

a) 按下电源按钮，投影仪进入待机状态。

b) 按下电源按钮或者遥控器上的开机按钮，投影仪开始启动。

c) 等待片刻，投影仪启动完毕后，即可进行操作。

2. 关闭投影仪：

a) 按下电源按钮或者遥控器上的关机按钮，投影仪进入待机状态。

b) 断开投影仪与电源的连接。

四、投影源的选择与切换 1. 投影源的选择：

a) 使用遥控器上的输入源按钮，选择所需的投影源，如电脑、DVD播放器等。

b) 确保所选投影源与投影仪连接正常。

2. 投影源的切换：

a) 在同一投影源下，可以通过遥控器上的方向键或者数字键切换不同的输入信号。

b) 在不同投影源之间切换时，需要先选择新的投影源，然后按下确认键。

五、投影画面的调整

1. 调整投影画面的大小：

a) 使用投影仪上的变焦或者变焦按钮，调整投影画面的大小。

b) 根据需要，调整投影仪与投影屏幕的距离，以获得最佳的投影效果。

2. 调整投影画面的清晰度：

a) 使用投影仪上的聚焦或者清晰度按钮，调整投影画面的清晰度。

b) 根据需要，调整投影仪与投影屏幕的对焦，确保投影画面清晰可见。

六、投影仪的特殊功能

1. 图象翻转功能：

a) 对于天花板安装的投影仪，可以使用遥控器上的翻转按钮将投影画面上下翻转。

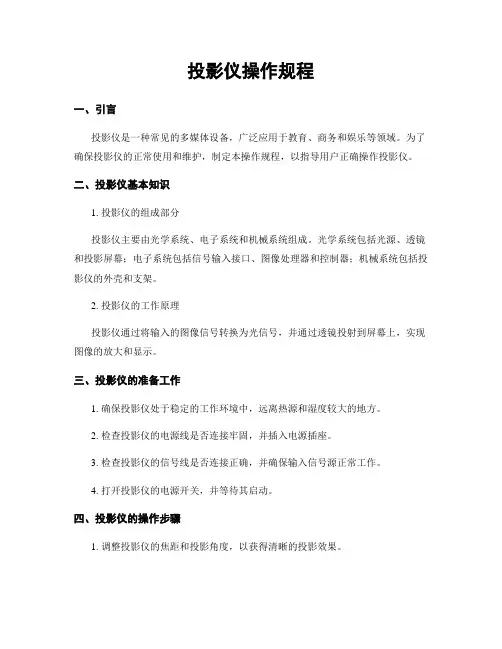

投影仪操作规程

一、引言

投影仪是一种常见的多媒体设备，广泛应用于教育、商务和娱乐等领域。为了确保投影仪的正常使用和维护，制定本操作规程，以指导用户正确操作投影仪。

二、投影仪基本知识

1. 投影仪的组成部分

投影仪主要由光学系统、电子系统和机械系统组成。光学系统包括光源、透镜和投影屏幕；电子系统包括信号输入接口、图像处理器和控制器；机械系统包括投影仪的外壳和支架。

2. 投影仪的工作原理

投影仪通过将输入的图像信号转换为光信号，并通过透镜投射到屏幕上，实现图像的放大和显示。

三、投影仪的准备工作

1. 确保投影仪处于稳定的工作环境中，远离热源和湿度较大的地方。

2. 检查投影仪的电源线是否连接牢固，并插入电源插座。

3. 检查投影仪的信号线是否连接正确，并确保输入信号源正常工作。

4. 打开投影仪的电源开关，并等待其启动。

四、投影仪的操作步骤

1. 调整投影仪的焦距和投影角度，以获得清晰的投影效果。 2. 打开投影仪的输入信号源，如电脑或DVD播放器，并确保它们的信号输出正常。

3. 在投影仪上选择正确的输入信号源，如VGA、HDMI或USB。

4. 调整投影仪的图像参数，如亮度、对比度和色彩，以获得最佳的图像效果。

5. 根据需要调整投影仪的投影尺寸和位置，以适应屏幕或墙壁的大小和位置。

6. 如需使用投影仪的扬声器，调整音量大小，并确保声音正常输出。

7. 在使用过程中，避免触碰投影仪的镜头和其他敏感部件，以免损坏设备。

五、投影仪的注意事项

1. 长时间使用投影仪时，应定期清洁投影仪的滤网和镜头，以保持图像质量。

2. 在投影仪未完全冷却之前，不要拔掉电源插头，以免损坏设备。

3. 当投影仪长时间不使用时，应将其置于通风干燥的地方，并断开电源供应。

4. 如发现投影仪存在故障或异常情况，应及时停止使用，并联系专业维修人员进行检修。

六、投影仪的维护保养

1. 定期检查投影仪的电源线和信号线，确保其连接牢固。

编号：

第1页 共2页

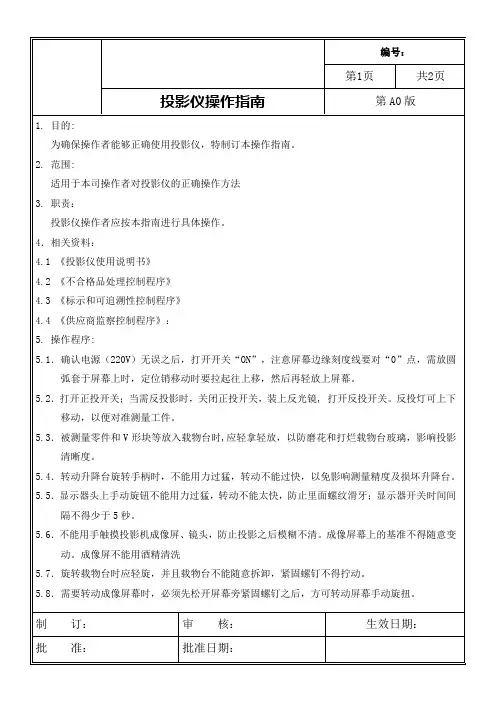

投影仪操作指南 第A0版

制 订： 审 核： 生效日期：

批 准： 批准日期： 1. 目的:

为确保操作者能够正确使用投影仪，特制订本操作指南。

2. 范围:

适用于本司操作者对投影仪的正确操作方法

3. 职责：

投影仪操作者应按本指南进行具体操作。

4．相关资料：

4.1 《投影仪使用说明书》

4.2 《不合格品处理控制程序》

4.3 《标示和可追溯性控制程序》

4.4 《供应商监察控制程序》：

5. 操作程序:

5.1．确认电源（220V）无误之后，打开开关“ON”，注意屏幕边缘刻度线要对“0”点，需放圆弧套于屏幕上时，定位销移动时要拉起往上移，然后再轻放上屏幕。

5.2．打开正投开关；当需反投影时，关闭正投开关，装上反光镜, 打开反投开关。反投灯可上下移动，以便对准测量工件。

5.3．被测量零件和V形块等放入载物台时,应轻拿轻放，以防磨花和打烂载物台玻璃，影响投影清晰度。

5.4．转动升降台旋转手柄时，不能用力过猛，转动不能过快，以免影响测量精度及损坏升降台。

5.5．显示器头上手动旋钮不能用力过猛，转动不能太快，防止里面螺纹滑牙；显示器开关时间间隔不得少于5秒。

5.6．不能用手触摸投影机成像屏、镜头，防止投影之后模糊不清。成像屏幕上的基准不得随意变动。成像屏不能用酒精清洗

5.7．旋转载物台时应轻旋，并且载物台不能随意拆卸，紧固螺钉不得拧动。

5.8．需要转动成像屏幕时，必须先松开屏幕旁紧固螺钉之后，方可转动屏幕手动旋扭。 编号：

第2页 共2页

投影仪操作指南 第A0版

制 订： 审 核： 生效日期：

批 准： 批准日期： 5.9．如中途出现故障时，应及时报告技术员或品保部技术人员调整修理。

5.10．用完之后先关显示器头上电源，再关投影机电源，清理工作台，擦干净载物台。为防止投影机灯不被烧坏，照明开关、 投影开关的开/ 关时间不得少于 5 秒。

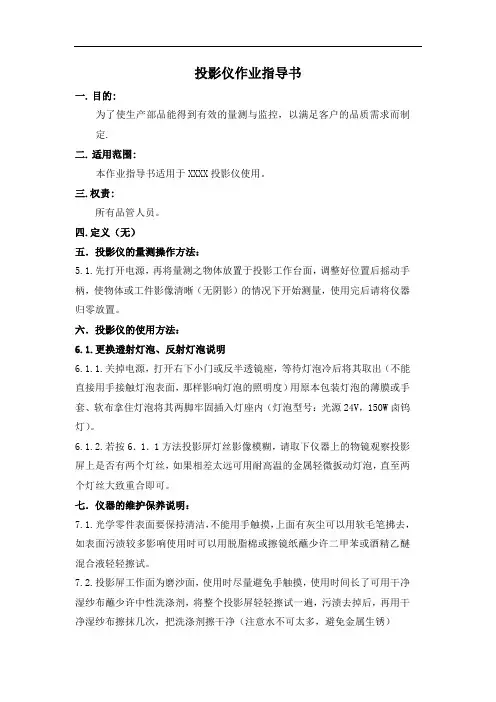

投影仪作业指导书

一. 目的:

为了使生产部品能得到有效的量测与监控，以满足客户的品质需求而制定.

二. 适用范围:

本作业指导书适用于XXXX投影仪使用。

三.权责:

所有品管人员。

四.定义（无）

五．投影仪的量测操作方法：

5.1.先打开电源，再将量测之物体放置于投影工作台面，调整好位置后摇动手柄，使物体或工件影像清晰（无阴影）的情况下开始测量，使用完后请将仪器归零放置。

六．投影仪的使用方法：

6.1.更换透射灯泡、反射灯泡说明

6.1.1.关掉电源，打开右下小门或反半透镜座，等待灯泡冷后将其取出（不能直接用手接触灯泡表面，那样影响灯泡的照明度）用原本包装灯泡的薄膜或手套、软布拿住灯泡将其两脚牢固插入灯座内（灯泡型号：光源24V，150W卤钨灯）。

6.1.2.若按6．1．1方法投影屏灯丝影像模糊，请取下仪器上的物镜观察投影屏上是否有两个灯丝，如果相差太远可用耐高温的金属轻微扳动灯泡，直至两个灯丝大致重合即可。

七．仪器的维护保养说明：

7.1.光学零件表面要保持清洁，不能用手触摸，上面有灰尘可以用软毛笔拂去，如表面污渍较多影响使用时可以用脱脂棉或擦镜纸蘸少许二甲苯或酒精乙醚混合液轻轻擦试。

7.2.投影屏工作面为磨沙面，使用时尽量避免手触摸，使用时间长了可用干净湿纱布蘸少许中性洗涤剂，将整个投影屏轻轻擦试一遍，污渍去掉后，再用干净湿纱布擦抹几次，把洗涤剂擦干净（注意水不可太多，避免金属生锈）

7.3.应经常注意仪器冷却风扇工作是否正常，因对灯泡寿命有直接关系。

7.4.仪器不用时，应随手关闭光源，使用时，透射反射照明除需要外，尽量不要同时打开，这些措施除可节约能源外，对维持良好使用状态和延长灯泡寿命都有好处。

八．环境要求：

8.1.仪器在使用及维护中发现有机油泄漏时应及时用碎布擦干净，并将使用后的擦布放置在分类的指定场所。
