影像仪图文操作作业指导书

影像测量仪操作指导书操作指导书1、操作指导书目的本操作指导书旨在为使用影像测量仪的人员提供详细的操作指南，以确保正确操作仪器，获取准确的测量结果。

2、影像测量仪简介影像测量仪是一种高精度的测量设备，通过图像分析技术来测量物体的形状、尺寸和位置。

其主要组成部分包括相机、光源、投射屏幕和图像处理软件。

3、设备准备3.1 确保影像测量仪所需要的电源充足并正常供应。

3.2 检查仪器是否处于水平状态。

3.3 清理相机镜头和投射屏幕，保持其干净清晰。

3.4 打开仪器电源并启动图像处理软件。

4、校准影像测量仪4.1 在进行测量之前，需要对影像测量仪进行校准。

4.2 根据校准工具的操作指南，进行仪器的校准调整。

4.3 校准过程中需确保校准仪器的稳定和准确。

5、测量对象设置5.1 在投射屏幕上放置测量对象，并确保其固定稳定。

5.2 调整相机的焦距和光源的亮度，以获得清晰的图像。

5.3 将测量对象在投射屏幕上对准测量标尺，并设定测量基准。

6、图像处理与测量6.1 在图像处理软件中，打开相机捕捉到的图像。

6.2 使用软件中提供的测量工具，对测量对象进行测量。

6.3 根据测量要求，选择合适的测量参数并进行测量操作。

6.4 根据测量结果，记录测量数值并进行数据处理和分析。

7、保存与报告7.1 将测量结果保存至合适的文件夹，并确保文件保存完整。

7.2 根据需要，测量结果报告，并包含必要的图表和数据。

7.3 打印或导出报告，以便于查阅和提供给相关人员。

8、维护与保养8.1 定期检查影像测量仪的光源和相机，确保其正常工作。

8.2 清洁相机镜头、投射屏幕和光源，以保持影像质量和测量精度。

8.3 避免将影像测量仪暴露在潮湿、灰尘和剧烈震动的环境中。

9、故障排除9.1 如果出现测量结果异常或仪器故障，请首先检查设备的电源和连接线是否正常。

9.2 检查设备是否经过正确的校准，如未校准，请进行校准操作。

9.3 如果问题仍然存在，请联系相关维修人员进行故障排查和修复。

影像仪作业指导书一、引言影像仪是一种用于获取、存储和处理图像的设备。

本作业指导书旨在提供对影像仪的基本操作和维护的详细指导，以确保影像仪的正常运行和图像质量的稳定性。

二、设备概述影像仪由以下主要部件组成：1. 摄像头：用于拍摄图像。

2. 显示屏：用于显示拍摄的图像。

3. 控制面板：用于设置影像仪的参数和操作功能。

4. 存储设备：用于存储拍摄的图像。

三、操作指南1. 开机和关机- 开机：插入电源线后，按下电源按钮，待设备启动完成后，即可开始操作。

- 关机：在操作完成后，按下电源按钮，待设备关机完成后，可以拔出电源线。

2. 参数设置- 亮度调节：根据实际需求，通过控制面板上的亮度调节按钮，调整图像的亮度。

- 对比度调节：根据实际需求，通过控制面板上的对比度调节按钮，调整图像的对比度。

- 解析度设置：根据实际需求，通过控制面板上的解析度设置选项，调整图像的分辨率。

3. 图像拍摄- 将待拍摄的物体放置在影像仪的拍摄区域内。

- 通过控制面板上的拍摄按钮，进行图像的拍摄。

- 拍摄完成后，图像将会显示在显示屏上。

4. 图像存储和导出- 影像仪可以支持多种存储设备，如USB闪存盘、SD卡等。

将存储设备插入影像仪的相应插槽中。

- 通过控制面板上的存储选项，选择存储设备，并进行图像的存储。

- 存储完成后，可以将存储设备拔出，并通过计算机等设备进行图像的导出和处理。

四、维护保养1. 清洁- 定期使用干净、柔软的布进行清洁，避免使用水或化学溶剂。

- 清洁显示屏时，应先关闭设备，并使用专用的清洁剂和柔软的纤维布进行清洁。

- 清洁摄像头时，应先关闭设备，并使用专用的清洁剂和棉签进行清洁。

2. 定期校准- 影像仪的图像质量可能会随着使用时间的增长而下降，因此建议定期进行校准。

- 可以通过控制面板上的校准选项，进行影像仪的自动校准。

3. 预防震动和冲击- 影像仪应放置在平稳的工作台面上，避免受到震动和冲击。

- 在移动影像仪时，应注意轻拿轻放，避免摔落。

影像仪作业指导书一、引言影像仪是一种用于捕捉、处理和显示影像的设备，广泛应用于医学、工业、科学研究等领域。

本作业指导书旨在帮助操作人员正确使用影像仪，保证其正常运行和准确获取影像数据。

二、安全注意事项1. 在操作影像仪前，请确保已经阅读并理解本指导书的内容。

2. 使用影像仪时，应戴上适当的防护眼镜和手套，避免对眼睛和皮肤造成伤害。

3. 请确保影像仪放置在平稳的台面上，并避免与其他设备或物体发生碰撞。

4. 在清洁和维护影像仪时，务必断开电源，避免触电危险。

三、影像仪的基本操作1. 打开影像仪电源，等待其启动完成。

2. 将待扫描的物体放置在影像仪的扫描区域内。

3. 调整影像仪的设置，如分辨率、亮度、对比度等，以获得所需的影像效果。

4. 点击“开始扫描”按钮，影像仪将开始扫描物体并生成相应的影像数据。

5. 扫描完成后，保存影像数据到指定的存储设备或计算机中。

四、影像数据处理1. 使用影像处理软件打开保存的影像数据。

2. 根据需要，进行图像调整，如裁剪、旋转、放大缩小等操作。

3. 根据实际情况，选择合适的滤镜、增强算法等对影像进行处理。

4. 如有需要，可以进行图像分析，如测量、计数、面积计算等。

5. 完成影像数据处理后，保存处理结果或导出为其他格式的文件。

五、影像仪的日常维护1. 定期清洁影像仪的外壳和扫描区域，使用柔软的布料擦拭，避免使用化学溶剂。

2. 检查影像仪的连接线是否松动或损坏，如有问题及时更换。

3. 定期检查影像仪的光源和传感器，确保其正常工作。

4. 如发现影像仪出现故障或异常情况，应立即停止使用，并联系维修人员进行检修。

六、故障排除1. 影像仪无法启动：检查电源线是否插好，确认电源是否正常。

2. 影像数据质量差：检查影像仪的设置是否正确，如分辨率、亮度等。

3. 影像仪无法保存数据：检查存储设备是否正常连接，确认存储空间是否足够。

4. 影像仪显示异常信息：根据显示的错误信息，参考用户手册或联系维修人员进行处理。

影像测量仪作业指导书第一篇：影像测量仪作业指导书一、引言影像测量仪是一种广泛应用于各行各业的现代测量设备。

它通过采集和分析影像信息，实现对物体尺寸、形状和表面特征等进行快速和精确的测量。

本指导书旨在介绍影像测量仪的基本原理和使用方法，帮助读者正确使用和操作该设备。

二、影像测量仪的原理影像测量仪主要基于数字影像处理技术和计算机视觉算法。

当物体被测量时，影像测量仪会拍摄一系列图像，并通过图像处理软件提取和分析图像中的特征点和边缘等信息，进而计算出物体的尺寸和形状。

具体的原理包括：1. 图像采集：影像测量仪通过镜头和光源将物体的图像转换为数字图像。

在采集过程中，需要注意光照均匀、观察角度合适等因素，以确保获取到清晰的图像。

2. 特征提取：通过图像处理软件，影像测量仪能够自动提取图像中的特征点、边缘等特征。

这些特征点和边缘可以用来计算物体的尺寸和形状。

3. 测量分析：基于提取的特征信息，影像测量仪可以进行测量分析。

它能够实现诸如长度、宽度、高度、角度、曲率等多种测量功能，且测量结果具有高精度和可重复性。

三、影像测量仪的使用方法为了正确使用影像测量仪，以下是一些基本的使用方法和操作步骤：1. 准备工作：首先，将影像测量仪放置在稳定的工作台上，并连接电源。

在使用之前，先进行设备的校准和调试工作，确保其正常运行。

2. 选择测量模式：根据实际需求，选择合适的测量模式。

常见的测量模式有点测量、线测量、圆测量、角度测量等，用户可以根据实际测量任务进行选择。

3. 设置测量参数：根据被测物体的特性和测量要求，设定合适的测量参数。

例如，选择适当的曝光时间、对焦位置、分辨率等。

4. 进行测量：将待测物体放置在影像测量仪的视野范围内，并进行测量。

在测量过程中，需要保持物体的稳定，并避免光线干扰和震动等因素。

5. 分析测量结果：完成测量后，使用影像测量仪提供的图像处理软件进行数据处理和结果分析。

可以通过软件提供的功能，测量物体的尺寸、形状、缺陷等，并生成报告。

影像仪作业指导书一、引言影像仪是一种用于捕捉、存储和显示图像的设备，广泛应用于医疗、安防、工业等领域。

本作业指导书旨在为操作人员提供详细的使用指导，确保影像仪的正常运行和图像的高质量输出。

二、安全注意事项1. 在操作影像仪前，请仔细阅读使用说明书，并确保了解设备的安全操作要求。

2. 在操作过程中，应戴上防护眼镜和手套，以防止意外伤害。

3. 严禁将手指或其他物体伸入设备内部，以避免触电或其他危险。

4. 在清洁设备或更换部件时，务必先断开电源并等待设备完全冷却。

5. 若发现设备存在异常情况或故障，请立即停止使用，并联系售后服务部门。

三、设备准备1. 确保影像仪已正确连接到电源，并打开电源开关。

2. 检查设备的各项指示灯，确保设备处于正常工作状态。

3. 检查设备的连接线路，确保与电脑或其他外部设备的连接正常。

四、操作步骤1. 打开影像仪控制软件，并登录操作界面。

2. 在软件界面中选择所需的操作模式，如拍摄、存储、回放等。

3. 根据需要设置图像的参数，如亮度、对比度、色彩等。

4. 将待拍摄的物体放置在影像仪的拍摄区域内，并调整物体的位置和角度，以获得最佳的图像效果。

5. 按下拍摄按钮，开始拍摄图像。

6. 拍摄完成后，可以对图像进行编辑和处理，如裁剪、调整大小、添加标记等。

7. 根据需要，选择存储图像的位置和格式，并保存图像。

8. 如需进行回放操作，选择回放模式，并浏览已存储的图像。

五、维护和保养1. 定期清洁设备的外壳和镜头，可使用柔软的干布轻轻擦拭。

2. 如发现镜头有污垢或指纹，可使用专用的镜头清洁液和清洁纸进行清洁。

3. 定期检查设备的连接线路，确保连接牢固。

4. 如发现设备存在故障或异常情况，应及时联系专业技术人员进行检修和维修。

六、故障排除1. 若影像仪无法正常启动，请检查电源线是否插紧，电源开关是否打开。

2. 若影像仪无法连接到电脑或其他外部设备，请检查连接线路是否损坏，连接口是否干净。

3. 若影像仪拍摄的图像模糊或有噪点，请检查镜头是否清洁，图像参数是否设置正确。

全自动影像测量仪作业指导书注意事项工件需在恒温20℃±2℃摄氏度下测量，温度变化＜2℃，若需测量紧急件，可运用温度补偿的方式减小因温度产生的误差。

但测量前必须在入检测室后15—30分钟后测量。

测量时由于行程关系，人须距离机器0.5米以外。

因设备利用的是光学测量原理，测量时不可有其他光源照射，会引起测量误差。

准备工作1.将需要测量的工件清洗擦拭干净，不得有油污，灰尘等脏东西，清洗时不可用易掉毛物品，毛絮粘着在工件上影像测量值。

2.将测量平台擦拭干净，不得有灰尘油污。

3.将工件放入玻璃压盖下方，毛刺朝上，不可朝下，放时从上方落下，不可在玻璃上划行，以免划伤玻璃。

调整摆放位置，确保在测量仪可测范围内。

测量开始1.首先打开设备→打开机器电控开关,让其进行初始化运行，待其运行完毕后，方可打开操作软件。

期间不可掀开玻璃压盖（压盖下方有一个保护装置，为防止摄像头撞到设备，打开压盖会触发急停，引起设备故障），运行结束以摄像头LED灯全开并全灭为信号。

同时可打开计算机。

2.设备自运行结束后方可打开软件端 Vispec 4.5.1(设备未运行结束会显示设备初始化失败,此时须关闭软件及设备,重启设备及软件)3.光源控制区：打底光时可选择自动打光，也可手动打光，推荐自动打光。

4.测量前须对工件进行对焦，可先手动对焦，大概清晰后再进行自动对焦。

测量界面介绍：光源控制区：几何测量区：4. 底光源（当四边方框变成蓝色时，表示选中）1.上光源(当大圆变成蓝色时，表示选中)2.同轴光（当内部小圆变成蓝色时，表示选中）3.光源亮度调节5.建立坐标系：单击第一行坐标系图标，然后单击最后一行第一个机床坐标，根据实际要建立坐标系所需的几何元素进行测量，一般常用的为点（我们常用圆的圆心）线建立坐标系，提取好基元后，再单击坐标系图标，然后单击点线建立坐标系图标，最后单击所提取的圆，直线（注意选取顺，先单击圆。

）6.几何测量步骤：选检测的基元类型→选取获得基元的方式（提取或构建）。

影像仪作业指导书引言概述：影像仪是一种广泛应用于医疗、科研和工业领域的设备，其作用是通过捕捉、处理和显示图像来提供准确的视觉信息。

为了正确操作和使用影像仪，制定一份详细的作业指导书是非常必要的。

本文将以引言概述、正文内容和总结三个部分来详细阐述影像仪作业指导书的内容。

正文内容：1. 影像仪的基本原理和结构1.1 影像仪的工作原理1.2 影像仪的组成部分1.3 影像仪的特点和优势2. 影像仪的操作流程2.1 准备工作2.2 影像仪的开机和关机操作2.3 图像捕捉和处理2.4 图像存储和传输2.5 影像仪的维护和保养3. 影像仪的常见问题及解决方法3.1 影像质量问题3.2 影像仪软件操作问题3.3 影像仪硬件故障处理3.4 常见错误代码解析3.5 常见故障排除方法4. 影像仪的安全操作规范4.1 电源和电气安全4.2 辐射安全4.3 机械安全4.4 环境安全4.5 操作人员的个人安全5. 影像仪的应用领域和发展趋势5.1 医疗领域中的应用5.2 科研领域中的应用5.3 工业领域中的应用5.4 影像仪的发展趋势5.5 影像仪的未来前景总结：通过本文的介绍，我们了解到影像仪作业指导书的内容应该包括影像仪的基本原理和结构、操作流程、常见问题及解决方法、安全操作规范以及应用领域和发展趋势等方面。

这份作业指导书对于正确操作和使用影像仪非常重要，能够提高工作效率、确保影像质量，并保障操作人员的安全。

随着科技的不断进步，影像仪的应用领域将会越来越广泛，其未来的发展前景也十分广阔。

总之，制定一份详细的影像仪作业指导书对于正确操作和使用影像仪至关重要。

希望本文所提到的内容能够为相关人员提供参考，确保他们能够正确、安全地操作和使用影像仪，提高工作效率并获得准确的视觉信息。

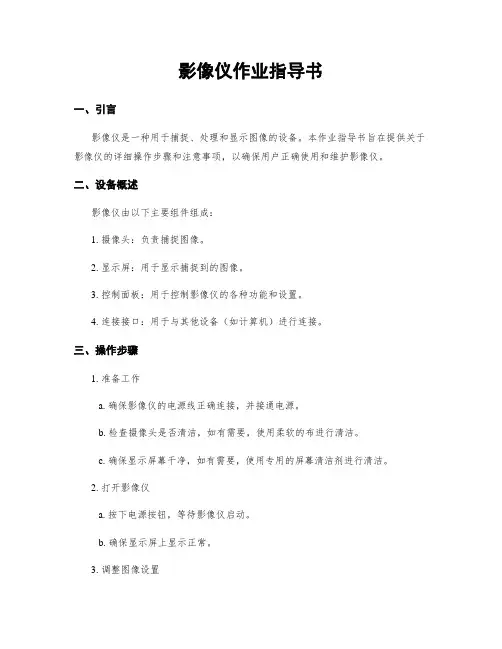

影像仪作业指导书一、引言影像仪是一种用于捕捉、处理和显示图像的设备。

本作业指导书旨在提供关于影像仪的详细操作步骤和注意事项，以确保用户正确使用和维护影像仪。

二、设备概述影像仪由以下主要组件组成：1. 摄像头：负责捕捉图像。

2. 显示屏：用于显示捕捉到的图像。

3. 控制面板：用于控制影像仪的各种功能和设置。

4. 连接接口：用于与其他设备（如计算机）进行连接。

三、操作步骤1. 准备工作a. 确保影像仪的电源线正确连接，并接通电源。

b. 检查摄像头是否清洁，如有需要，使用柔软的布进行清洁。

c. 确保显示屏幕干净，如有需要，使用专用的屏幕清洁剂进行清洁。

2. 打开影像仪a. 按下电源按钮，等待影像仪启动。

b. 确保显示屏上显示正常。

3. 调整图像设置a. 使用控制面板上的菜单按钮进入图像设置菜单。

b. 根据需要调整亮度、对比度、饱和度等参数，以获得最佳图像效果。

c. 确认设置后，退出图像设置菜单。

4. 捕捉图像a. 将待捕捉的物体或文件放置在影像仪下方。

b. 按下捕捉按钮，影像仪会自动捕捉图像。

c. 检查捕捉到的图像是否清晰和准确。

5. 图像处理a. 使用控制面板上的菜单按钮进入图像处理菜单。

b. 根据需要进行图像裁剪、旋转、调整大小等操作。

c. 确认处理后，退出图像处理菜单。

6. 存储和导出图像a. 使用控制面板上的菜单按钮进入存储设置菜单。

b. 选择存储位置和格式，如内部存储器、USB闪存驱动器、JPEG格式等。

c. 确认设置后，退出存储设置菜单。

7. 关闭影像仪a. 按下电源按钮，等待影像仪关闭。

b. 断开电源线。

四、注意事项1. 避免将影像仪暴露在潮湿或多尘的环境中，以防损坏设备。

2. 定期清洁影像仪的摄像头和显示屏，以保持图像质量。

3. 避免在强烈的阳光下使用影像仪，以免损坏显示屏。

4. 注意保护影像仪的连接接口，避免插拔过于频繁，以防接口损坏。

5. 如遇到影像仪故障或异常情况，应立即停止使用并联系售后服务。

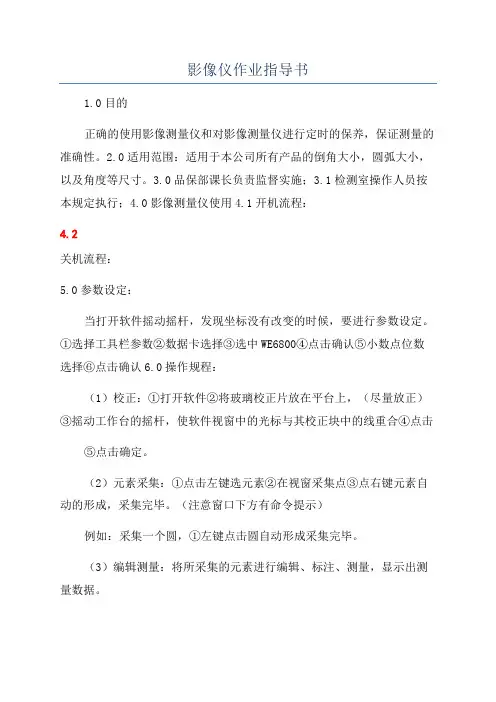

影像仪作业指导书1.0目的正确的使用影像测量仪和对影像测量仪进行定时的保养，保证测量的准确性。

2.0适用范围：适用于本公司所有产品的倒角大小，圆弧大小，以及角度等尺寸。

3.0品保部课长负责监督实施；3.1检测室操作人员按本规定执行；4.0影像测量仪使用4.1开机流程：4.2关机流程：5.0参数设定：当打开软件摇动摇杆，发现坐标没有改变的时候，要进行参数设定。

①选择工具栏参数②数据卡选择③选中WE6800④点击确认⑤小数点位数选择⑥点击确认6.0操作规程：（1）校正：①打开软件②将玻璃校正片放在平台上，（尽量放正）③摇动工作台的摇杆，使软件视窗中的光标与其校正块中的线重合④点击⑤点击确定。

（2）元素采集：①点击左键选元素②在视窗采集点③点右键元素自动的形成，采集完毕。

（注意窗口下方有命令提示）例如：采集一个圆，①左键点击圆自动形成采集完毕。

（3）编辑测量：将所采集的元素进行编辑、标注、测量，显示出测量数据。

（4）数据输出：将测量的数据进行输出，可以输出为word.e某cel.cad三种形式，根据自己的需要进行选择。

必要时可以将输出的数据进行SPC统计，左键双击要统计的项目，设定标准值以及上下公差，直接输出e某cel格式即可。

编制：审核：核准：②在视窗采集点（点数根据自己的需要来确定）③点击右键，即（6）测量结束：将软件关闭。

7．0测量仪的保养及注意事项A．保持工作台清洁，注意拿放产品要轻，不要划伤玻璃。

B．摇动摇杆时要避免碰撞，以免影像测量精度。

C．不要移动整个工作台。

工作台的水平会有变化，直接影响到测量精度。

D．在不测量产品时，要及时关闭电源，防止因时间过长发热，而导致烧坏。

编制：审核：核准：。

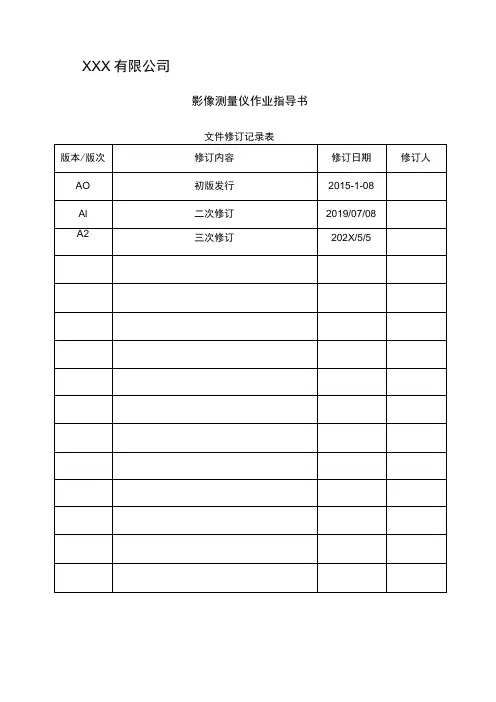

XXX有限公司影像测量仪作业指导书1、目的使测量员能熟练掌握仪器的使用操作步骤。

2、范围设备名称：影像测量仪,型号：YF-4030 , XYZ轴行程400*300*30Omm。

3、术语和定义略4、职责测量员严格按照作业指导书操作使用仪器与日常保养5、工作流程和内容5.1 仪器介绍①Y向手轮，②倍数调节钮，③变焦距镜头，④Z向手轮，⑤坡璃载物台,⑥X向手轮，⑦底光源调节钮，⑧上光源调节钮，⑨电源开关。

详见使用说明书。

5.2.1 测量的工具栏，如下图，包括测量点，直线，圆，弧，椭圆，矩形，槽型，圆环，曲线等5.2.2 点的寻边工具a、十字线中心采单点：通过脚踏开关，或按SPACE键采集，十字线中心采点。

A鼠标采点：在影像上单击鼠标左键采点G对焦点：得到自动对焦的点d、鼠标自动采点：即自动在鼠标附件找到一个工件的边缘点。

A直线采点：按住左键不放，拉出直线，按SPACE键或双击鼠标采点。

工方型框取点：得到所框选范围内的点。

g、放大采点：在影像放大窗口，单击鼠标左键采点。

氏测量最高点：点击左键三下，按SPACE键或双击左耀采点。

5.2.3 直线和圆的寻边工具a、采点测量直线：用鼠标或十字线瞄准采点测量。

A直线寻边工具：点击左键三下，按SPACE键或双击左键采点。

C,测量超过屏幕的线：分段测量超过屏幕的直线，按Enter 键或计算按钮结束。

d 、采点测量圆：用鼠标或十字线瞄准采点测量。

A 圆寻边工具：点击左键三下（或按住左键不放，移动鼠标），按SPACE 键或双击左 键采点。

t 测量超过屏幕的圆：分段测量超过屏幕的圆，按Enter 键或计算按钮结束。

g 、鼠标单击测量圆：用鼠标左键在要测量的圆的内部单击一下，即可以测量出圆来。

卜 框选测量多圆：在影像窗口拉出一个矩形框，然后松开鼠标，即在框内的所有圆都 会测量出来。

5.2.4 弧，椭圆，矩形测量工具00:⑥@ © E3 —I~~~I~~1~l -1~~……「一」一厂a 、采点测量弧：用鼠标或十字线瞄准采点测量A 弧寻边工具：点击左键三下（或按住左键不放，移动鼠标），按SPACE 键或双击左 键采点。

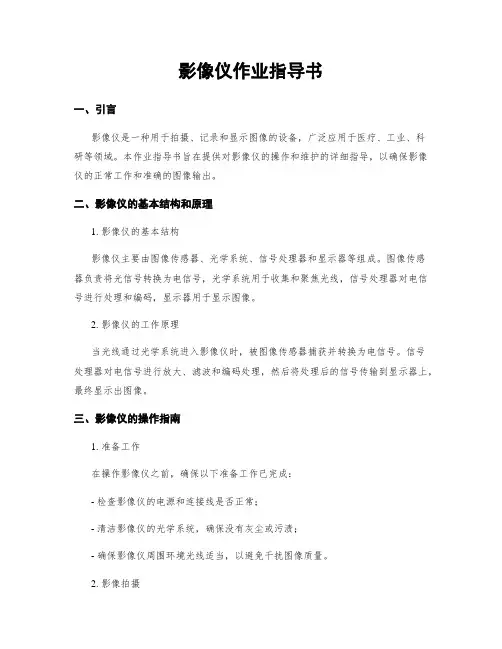

影像仪作业指导书一、引言影像仪是一种用于拍摄、记录和显示图像的设备，广泛应用于医疗、工业、科研等领域。

本作业指导书旨在提供对影像仪的操作和维护的详细指导，以确保影像仪的正常工作和准确的图像输出。

二、影像仪的基本结构和原理1. 影像仪的基本结构影像仪主要由图像传感器、光学系统、信号处理器和显示器等组成。

图像传感器负责将光信号转换为电信号，光学系统用于收集和聚焦光线，信号处理器对电信号进行处理和编码，显示器用于显示图像。

2. 影像仪的工作原理当光线通过光学系统进入影像仪时，被图像传感器捕获并转换为电信号。

信号处理器对电信号进行放大、滤波和编码处理，然后将处理后的信号传输到显示器上，最终显示出图像。

三、影像仪的操作指南1. 准备工作在操作影像仪之前，确保以下准备工作已完成：- 检查影像仪的电源和连接线是否正常；- 清洁影像仪的光学系统，确保没有灰尘或污渍；- 确保影像仪周围环境光线适当，以避免干扰图像质量。

2. 影像拍摄按照以下步骤进行影像拍摄：- 打开影像仪的电源，并等待其启动；- 调整光学系统，确保图像清晰度和对比度满足要求；- 将待拍摄的物体放置在影像仪的拍摄区域内；- 按下拍摄按钮，等待影像仪完成拍摄。

3. 图像处理和编辑影像仪通常提供一些基本的图像处理和编辑功能，如亮度调整、对比度调整、图像裁剪等。

根据需要，进行相应的图像处理和编辑操作。

4. 图像保存和导出影像仪通常支持将图像保存到内部存储器或外部存储设备中。

根据需要，选择合适的保存方式，并将图像导出到指定的位置。

四、影像仪的维护指南1. 清洁定期清洁影像仪的光学系统和传感器，以确保图像质量不受影响。

使用专用的清洁工具和清洁剂，按照说明进行清洁操作。

2. 校准影像仪的图像质量可能会随着时间的推移而发生变化，因此需要定期进行校准。

根据影像仪的说明书，进行相应的校准操作。

3. 故障排除如果影像仪出现故障或异常情况，可以尝试以下故障排除方法：- 检查电源和连接线是否正常；- 重新启动影像仪，并检查是否恢复正常；- 查看影像仪的错误代码和警告信息，并参考说明书进行相应的处理。

B300影像仪作业指导书1. 目的：本规程规定了影像仪的使用、维护、保养及检定的要求，要求操作人员严格按照进行操作。

2.影像仪的使用2.1在使用影像仪前，操作者应了解投影仪的工作原理、仪器结构与功能。

2.2 打开电脑，仔细检查仪器各部分位置的正确性，将X、Y、Z轴方向均归于零位。

2.3将被测工件清洗擦拭干净，置于工作台面上，选择照明方式，打开照明开关,即可进行测量。

2.4 在测量时可依需求测定不同的要素，如点、线、圆、中点等。

选择好所测要素后，再开始做进一步的测量。

测量点时，点击鼠标左键，结果是在影像窗口的十字线中心生成一个点；测量直线时，在影像窗口中按鼠标左键输入点，按鼠标右键开始回归一条线；测量圆时，在影像量测窗口中用鼠标生成一个圆；当测量工件有通孔时，使用轮廓光影像测量。

当测量工件没有通孔时，使用表面光影像测量。

2.5操作仪器时，不可用力过猛，工件与工作台面接触时要轻拿轻放，防止摩擦玻璃台面（必要时采用薄膜保护）。

日常保养时应将仪器所有裸露面擦洗干净。

3.影像仪的维护、保养3.1影像仪是一种精密的光学计量仪器，应注意维护和保养，以保证仪器原有的精度和延长仪器使用寿命。

3.2影像仪应放置在室温状态，相对湿度不超过65%的环境下。

3.3光学零件表面应保持清洁，不可用手触摸。

3.4仪器光学零件运动部件具有较高的装配精度，用户不可自行拆卸，必要时应通知厂家给予检修。

3.5 凡在使用过程中出现异常，必须及时与部门负责人联系。

4.影像仪的检定影像仪是一种光学计量仪器，应由国家计量部门按期进行检定,本公司影像仪检定周期为一年。

影像仪作业指导书一、概述影像仪是一种用于获取、处理和展示图像的设备，广泛应用于医疗、工业、安防等领域。

本作业指导书旨在向操作人员提供影像仪的正确使用方法和注意事项，确保影像仪的正常运行和图像质量的稳定性。

二、影像仪的基本原理影像仪通过光学传感器将物体反射或透射的光转换成电信号，并通过图像处理系统将电信号转换为可见的图像。

影像仪的基本原理包括光学成像、信号转换和图像处理。

三、影像仪的操作步骤1. 准备工作a. 确保影像仪的电源已连接并正常供电。

b. 检查影像仪的各个部件是否完好无损。

c. 清理影像仪的光学镜头和传感器，确保无尘和污物。

d. 打开影像仪软件，并确保与影像仪的连接正常。

2. 设置参数a. 选择适当的图像分辨率和色彩模式。

b. 根据需要设置对比度、亮度、饱和度等图像参数。

c. 针对特定应用，设置合适的图像处理算法和滤波器。

3. 获取图像a. 将待测物体放置在影像仪的拍摄区域内。

b. 调整焦距和光源亮度，确保图像清晰度和对比度。

c. 按下拍摄按钮或通过软件触发拍摄命令。

d. 检查图像质量，如有问题可进行重新拍摄。

4. 图像处理a. 使用影像仪软件提供的工具对图像进行处理，如裁剪、旋转、缩放等。

b. 根据需要应用图像增强算法，如去噪、增强边缘等。

c. 导出处理后的图像，保存到指定位置。

5. 维护和保养a. 定期清理影像仪的光学部件，防止灰尘和污物影响图像质量。

b. 注意保持影像仪的正常工作温度和湿度。

c. 避免影像仪与水或其他液体接触，防止损坏设备。

d. 定期检查影像仪的软件版本，及时升级以获取更好的性能和功能。

四、常见问题及解决方法1. 图像模糊或不清晰可能原因：a. 光源亮度不足：调整光源亮度至合适的亮度。

b. 焦距不当：调整焦距以获得清晰的图像。

c. 光学部件污染：清理光学部件，确保无尘和污物。

2. 图像噪点过多可能原因：a. 电信号干扰：检查电源和连接线路，确保信号传输正常。

b. 环境光干扰：调整光源和环境光线，减少干扰。

影像仪作业指导书一、概述影像仪是一种用于捕捉、处理和显示图象的设备。

本作业指导书旨在提供对影像仪的使用和操作的详细指导，以确保用户能够正确、安全地使用影像仪进行工作。

二、设备介绍1. 影像仪的外观和主要组成部份：- 外观：普通由底座、支架、显示屏和控制面板组成。

- 主要组成部份：光源、镜头、图象传感器、处理器和存储器。

2. 影像仪的功能：- 拍摄图象：影像仪能够通过镜头和图象传感器捕捉图象，并将其显示在屏幕上。

- 图象处理：影像仪可以对捕捉到的图象进行调整、增强和编辑。

- 图象存储：影像仪可以将处理后的图象保存到内部存储器或者外部存储设备中。

三、使用前的准备1. 确保影像仪处于稳定的工作环境中，避免影响图象质量。

2. 检查影像仪的电源和电缆是否连接正确，确保电源供应稳定。

3. 清洁镜头和显示屏，以确保图象清晰可见。

4. 打开影像仪的电源，并等待设备启动完成。

四、基本操作指南1. 拍摄图象：- 将待拍摄的物体放置在影像仪的拍摄区域内。

- 调整镜头焦距和暴光参数，以获取清晰、璀璨的图象。

- 按下拍摄按钮，影像仪会自动捕捉图象并显示在屏幕上。

2. 图象处理：- 使用影像仪的图象处理功能，可以对拍摄到的图象进行调整和编辑。

- 调整亮度、对照度和色采平衡，以获得更好的图象效果。

- 可以应用滤镜、裁剪图象或者添加文字等特效来增强图象。

3. 图象存储：- 影像仪通常具有内部存储器和外部存储设备的选项。

- 可以选择将图象保存到影像仪的内部存储器中，或者连接外部存储设备进行保存。

- 确保存储设备有足够的空间来存储图象，并按照设备的指示进行操作。

五、常见问题解答1. 为什么拍摄的图象含糊？- 可能是由于镜头没有调整焦距或者暴光参数不正确。

请重新调整这些参数，并确保环境光线充足。

2. 如何清洁影像仪的镜头和显示屏？- 使用专用的清洁布轻轻擦拭镜头和显示屏表面。

避免使用化学溶剂或者粗糙的材料，以防刮伤设备。

3. 如何导出保存的图象？- 连接外部存储设备，按照设备的指示将图象导出到存储设备中。

二次元影像测量仪作业指导书1-图文.1 OF 6总页数制作单位核准审核制定发行章□制造部■体系办版本/次修订日期□营业部20100329■品控部初始发行YVM-2010ASPC影像测量仪作业指导书文件编号:日期:页次:□物流部修订记录变更编号变更内容会签记录20100329D1003065A/0版本/次:A/06□工程部会签单位会签姓名会签意见□财务部□人力资源科实验室2 OF 6YVM-2010ASPC影像测量仪作业指导书文件编号:日期:页次:20100329版本/次:A/0一、目的:使操作员能熟练掌握仪器的使用操作步骤;二、适用范围:2.1 二次元影像测量仪,设备型号:YVM-2010ASPC。

2.2 适用于本公司相关型号的仪器。

2.3 生产厂商:源兴光学。

三、定义: 略四、职责:4.1 操作员:仪器之使用与日常保养, 仪器之测试与管理。

五、作业内容:5.1仪器介绍1彩色CCD摄像机照5焦距调节手柄2倍数调节钮6软件控制界面3样品放置台7上光镜4Y轴转动手柄8X轴转动手柄257314863 OF 6YVM-2010ASPC影像测量仪作业指导书文件编号:日期:页次:20100329版本/次:A/04 OF 6YVM-2010ASPC影像测量仪作业指导书文件编号:日期:页次:20100329版本/次:A/0点,然后在工件的第一个圆上找到所需的第一个点、第二个点和第三个点,在软件内即可看到你所取得回归圆,在结果栏位内可看到所取的两圆圆心距,在结果栏位内可看到两圆圆心距所在的垂直距、水平距、长度、起点、终点所有坐标等参数的显示。

(说明:在取点时可在“点数”栏位内对点数进行更改,以达到多取点5.2.10曲线功能:此功能用来测量曲线的长度,在量测功能内选择曲线的功能,在工件上找到所需的第一个点、第二个点和第三个点,在软件内即可看到所取得曲线,在结果栏位内可看到曲线的长度、起点、终点所有坐标等参数的显示。

影像仪作业指导书一、概述影像仪是一种用于获取、处理和显示图像的设备，广泛应用于医学影像学、工业检测、安防监控等领域。

本作业指导书旨在为使用影像仪的操作人员提供详细的操作步骤和注意事项，以确保正确、安全地操作影像仪。

二、设备准备1. 确保影像仪处于稳定的电源供应环境下，并连接好电源线。

2. 检查影像仪的各个部件是否完好无损，如显示屏、控制按钮、接口等。

3. 确保影像仪的存储介质（如硬盘、SD卡等）具备足够的空间来存储图像数据。

4. 检查影像仪所需的附件是否齐全，如传感器、镜头、滤镜等。

三、操作步骤1. 打开影像仪的电源开关，并等待设备启动完成。

2. 根据需要，选择合适的图像采集模式，如静态图像、视频录制等。

3. 调整影像仪的参数设置，如曝光时间、对焦模式、白平衡等，以适应不同的拍摄环境和要求。

4. 确保待拍摄的目标物与影像仪的距离和角度适当，以确保图像清晰度和准确性。

5. 按下拍摄按钮或触摸屏幕，开始进行图像采集。

6. 对于连续拍摄的场景，可使用连拍模式来实现快速连续拍摄，并确保每张图像之间的间隔适当。

7. 在图像采集过程中，可通过影像仪的实时预览功能来检查拍摄效果，如图像清晰度、曝光度等。

8. 完成图像采集后，及时将图像数据存储到影像仪的存储介质中，并进行备份以防数据丢失。

9. 关闭影像仪的电源开关，并进行设备的整理和清洁工作。

四、注意事项1. 在操作影像仪之前，务必熟悉设备的使用手册，并遵循相关的安全操作规程。

2. 在操作过程中，避免用力过猛或不当操作，以免损坏设备或导致意外发生。

3. 定期对影像仪进行维护和保养，如清洁镜头、检查电源线等，以确保设备的正常运行。

4. 在拍摄过程中，注意保持稳定的手持姿势或使用稳定器等辅助设备，以避免图像模糊或抖动。

5. 根据实际需要，合理选择合适的图像采集参数，以获得满足要求的图像质量。

6. 在存储图像数据时，建议使用高质量的存储介质，并进行定期的数据备份，以防止数据丢失或损坏。

影像仪作业指导书一、引言影像仪是一种用于获取、处理和显示图象的设备，广泛应用于医疗、安防、工业检测等领域。

本作业指导书旨在提供对影像仪的操作和维护的详细指导，匡助用户正确使用影像仪，确保其正常运行和长期稳定性。

二、影像仪基本知识1. 影像仪的定义和分类影像仪是一种通过光学、电子等技术，将物体的图象转换为电信号，并通过处理和显示设备呈现出来的设备。

根据应用领域和工作原理的不同，影像仪可以分为医学影像仪、安防监控摄像机、工业检测相机等。

2. 影像仪的组成部份影像仪通常由以下几个主要组成部份构成：- 光学系统：包括镜头、滤光片等，用于采集和聚焦光线。

- 感光元件：如CCD或者CMOS芯片，用于将光信号转换为电信号。

- 信号处理器：负责对电信号进行放大、滤波、数字化等处理。

- 显示器：用于显示经过处理的图象。

- 控制系统：包括控制面板、按键、接口等，用于控制影像仪的各项功能。

三、操作指导1. 准备工作- 确保影像仪的供电和信号连接正常。

- 清洁镜头和滤光片，确保图象采集的清晰度。

- 检查并调整光源，确保光线充足且均匀。

2. 影像采集- 打开影像仪电源，等待系统启动。

- 通过控制面板或者遥控器选择所需的采集模式和参数。

- 确保被拍摄物体位于合适的位置和角度。

- 按下拍摄按钮或者触发信号，开始采集图象。

3. 图象处理- 使用影像仪自带的图象处理软件或者外部图象处理软件打开采集到的图象。

- 根据需要进行图象增强、滤波、裁剪等处理操作。

- 调整图象的亮度、对照度、色采等参数，以获得满意的效果。

- 保存处理后的图象，或者将其导出到其他设备或者软件中。

四、维护保养1. 定期清洁- 断开影像仪的电源和信号连接。

- 使用干净、柔软的布轻轻擦拭镜头和滤光片，避免使用有腐蚀性的溶剂。

- 清洁机箱和控制面板，确保按钮和接口的正常使用。

- 定期清理影像仪周围的灰尘和杂物，保持通风良好。

2. 注意防护- 避免将影像仪暴露在潮湿、高温或者强烈的磁场环境中。

影像仪作业指导书一、引言影像仪是一种用于获取、处理和显示图像的设备，广泛应用于医疗、工业、科研等领域。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保用户正确、安全地操作影像仪。

二、设备准备1. 检查影像仪的外观是否完好，无明显损坏或松动的部件。

2. 确保影像仪的电源线接地良好，并插入可靠的电源插座。

3. 连接影像仪和计算机/显示器的数据线，并确保连接牢固。

三、操作步骤1. 打开电源开关，等待影像仪启动完毕。

启动过程中，请勿进行任何操作。

2. 启动计算机/显示器，并确保其与影像仪连接正常。

3. 运行影像仪控制软件，并根据需要进行相关设置，如图像质量、分辨率等。

4. 将待扫描的物体/样本放置在影像仪的扫描区域内。

注意物体/样本的摆放位置和角度，以获得最佳的扫描效果。

5. 在控制软件中选择扫描模式（如黑白、彩色、高清等），并设置扫描参数（如亮度、对比度等）。

6. 点击“开始扫描”按钮，影像仪将开始扫描物体/样本，并生成相应的图像文件。

7. 扫描完成后，保存图像文件，并进行必要的后续处理，如剪裁、调整亮度等。

8. 根据需要，可以将图像文件导出到其他应用程序进行进一步处理或打印。

四、注意事项1. 在操作影像仪时，请确保周围环境光线适中，避免强光直射影响扫描效果。

2. 避免在影像仪上放置重物或堆积杂物，以免损坏设备或影响扫描质量。

3. 定期清洁影像仪的扫描区域和镜头，以保持图像清晰度和准确性。

4. 在操作过程中，如遇到设备故障或异常情况，请立即停止使用，并联系专业技术人员进行维修。

5. 影像仪是一种精密设备，请注意避免碰撞、摔落或受潮等情况，以延长设备使用寿命。

五、常见问题及解决方法1. 无法启动影像仪：检查电源线是否插好、电源插座是否正常供电。

2. 影像质量差：调整图像参数，如亮度、对比度等，或清洁影像仪的扫描区域和镜头。

3. 扫描速度慢：检查计算机性能是否达到影像仪要求，或减少图像分辨率等。

4. 图像文件无法保存：检查保存路径是否正确，或联系技术人员进行故障排查。
