低压电器成套装置技术手册一、引言低压电器成套装置是由多种低压电器设备组合而成的，用于配电、控制和保护电气系统的装置。

本手册旨在介绍低压电器成套装置的基本原理、组成、安装、操作和维护等方面的技术知识。

二、基本原理低压电器成套装置的基本原理是将不同的电器设备通过电缆或导线连接在一起，形成一个完整的电气系统。

该系统通过控制信号、电流和电压的传递，实现对电气设备的配电、控制和保护。

三、组成低压电器成套装置的主要组成部分包括主开关、断路器、接触器、继电器、保险丝、指示灯、电压表、电流表等。

不同的电器设备可以按照需求进行组合，形成不同功能的低压电器成套装置。

四、安装1. 安装位置：低压电器成套装置应安装在干燥、通风和无腐蚀性气体的室内，远离易燃、易爆和腐蚀性物质的存储区域。

2. 安装要求：安装人员应按照相关标准和规范进行安装，设备的固定、接线和接地应牢固可靠。

五、操作1. 开机操作：按照设备使用手册上的步骤进行开机操作，确保各个电器设备按照正确的顺序启动。

2. 关机操作：按照设备使用手册上的步骤进行关机操作，确保各个电器设备按照正确的顺序关闭。

六、维护1. 定期巡检：定期对低压电器成套装置进行巡检，发现异常情况及时处理，确保设备的正常运行。

2. 清洁保养：定期对低压电器成套装置进行清洁和保养，保持设备的干净和正常工作状态。

3. 预防性维修：根据设备使用寿命和维护规范，进行预防性维修，延长设备的使用寿命。

七、常见故障及排除1. 电器设备不能正常启动：可能是电源线路故障、设备故障或控制信号异常等，需要逐一排查故障原因，并进行修复。

2. 电器设备不能正常停止：可能是控制信号异常、设备故障或电源线路故障等，需要逐一排查故障原因，并进行修复。

3. 设备过载或短路：可能是负载过大、电源线路故障或设备故障等，需要逐一排查故障原因，并进行修复。

八、安全注意事项1. 在操作和维护低压电器成套装置时，必须穿戴好防护用具，确保自身安全。

断路器
电流互感器
四、屋内配电装置实例 2、220kV屋内配电装置
采用了占地面积小的敞开式组合电器 ，配电装 置为双层双母线带旁路隔离开关双列式布置，双母线 采用软导线作三列E型布置，使每一间隔可以双侧出 线 ，断路器作低式布置。
母线
隔离开关
断路器
电流互感器
了解屋外配电装置特点、类型及组成，会读 屋外配电装置各种图
各类安全净距含义： 1）A1是带电部分至接地部分之间的最小电气净距； 2）A2是不同相的带电导体之间的最小电气净距； 3）B1是带电部分至栅状遮栏间的距离和可移动设备在移动中至带电裸导体 间的距离 B1 = A1 + 750（考虑运行人员手臂误入栅栏时手臂的长度） 4）B2是带电部分至网状遮栏间的电气净距 B2 = A1 + 30 + 70 30 考虑水平方向的施工误差 70 运行人员手指误入网状遮栏时， 手指长度不大于此值 5）C值是无遮栏裸导体至地面的垂直净距。 保证人举手后，手与带电裸导体间的距离不 小于A1值。 C = A1 + 2300 + 200 2300 运行人员举手后的总高度 200 屋外配电装置在垂直方向上的施 工误差。（积雪）。屋内不计。
三、装配式屋内配电装置的布置要求 • 4.电抗器
按其容量不同布置：三相垂直、品字形和三相水平布置。
• 5.电容器室 • 6.变压器室配电装置室内各种通道最小宽度（净距：mm） 变压器外廓与变压器室四壁的最小距离（mm） • 7.电缆构筑物 操作通道 通道分类 维护通 防爆通道 变压器容量（ kV.A） 320及以下 400～1000 1250及以上 • 8. 通道和出口 电缆隧道：高1.8m以上，两侧电缆支架，放置较多的电缆，其 布置方式 道 固定式 手车式

开关柜知识总结开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置,是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式)和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：（1）进线柜：又叫受电柜,是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。

(3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线）,在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

(4）PT柜：电压互感器柜，一般是直接装设到母线上,以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等.(5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的,它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力,所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车.在一般的应用中,都需要设置断路器辅助接点与隔离手车的联锁,防止运行人员的误操作。

（6）电容器柜:也叫补偿柜，是用来作改善电网的功率因数用的,或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行.电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内（根据电容器组的容量大小而定,如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器.作自动控制功能时，也要注意合理分配各组电容器组的投切次数,以免出现一组电容器损坏，而其他组却很少投切的情况。

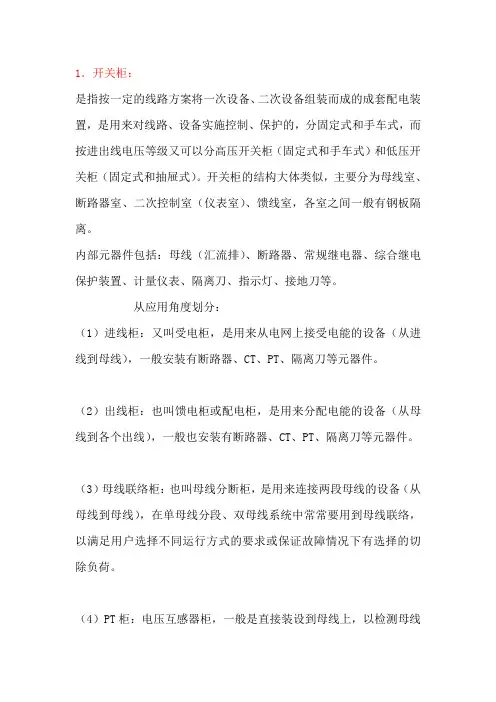

1．开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：（1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

（6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。
