--高压电器及成套配电装置一、单项选择题1、在（中性点直接接地）系统，相与地之间通过电弧形成的连接视为短路。
2、以下短路形式中，（三相短路）属于对称短路。
3、电路中发生短路时，可能引起的危害是（回路电流增大）。
4、开关电器的触头（在闭合和分断）过程中，会产生电弧。
5、电弧电流的本质是（离子导电）。
6、交流电弧电流瞬时过零时，电弧暂时熄灭，此后若（触头间介质击穿电压触头间恢复电压），则电弧重燃。
7、（触头间介质击穿电压）的大小与触头间的温度、离子浓度、触头之间距离等因素有关。
8、触头间恢复电压是指触头间电弧（暂时熄灭）后外电路施加在触头之间的电压。
9、电路中负荷为（电阻性）时，恢复电压等于电源电压，有利于灭弧。
10、对于存在电感元件的电路，电弧暂时熄灭前电流变化速率越大，在电感元件上产生的感应电动势（越大），不利于灭弧。
11、开关电器中，利用电弧与固体介质接触来加速灭弧的原理主要是（使电弧温度迅速降低）。
12、高压断路器的主要作用是（接通和断开电路）。
13、高压断路器按其绝缘介质不同分为（少油断路器、真空断路器，SF 断路器和压缩空气断路器等）。
14、高压断路器的主要参数包括（额定开断电流）等。
15、为了适应断路器在不同安装地点的耐压要求，我国规定了断路器的（最高工作电压）。
16、断路器的额定开断电流决定了断路器的（灭弧能力）。
17、额定动稳定电流表示断路器能承受的（短路电流电动力效应）能力。
18、断路器的开断时间等于（分闸时间与燃弧时间之和）。
19、ZN4-10/600 是（真空断路器）的型号。
20、真空断路器主要用于（310kV）电压等级。
21、10kV 真空断路器动静触头之间的断开距离一般为（1015mm）.22、SF 断路器的缺点之一是（需要有净化系统）。
23、SF 气体的灭弧能力是空气的（100 倍）。
24、SF 气体具有（不可燃）的优点。
25、目前使用的某些SF 断路器的检修年限可长达（20）年以上。
一，判断题：1、触头间介质击穿电压的大小与电源电压无关。
( 1 )2、在开关电器中，利用温度较低的气体吹动电弧是加速电弧熄灭的方法之一。
( 1 )3、在开关电器中，采用加快触头之间的分离速度等措施，使电弧长度迅速增长，电弧表面积迅速加大，加速电弧熄灭。
( 1 )一、选择题：1、电弧电流的本质是（b ）。
A、分子导电 B．离子导电C、原子导电D、以上答案皆不对2、触头断开后，触头之间如果（ c ），则电路实际上未被切断。
A、有电压存在B、电弧已熄灭C．有电弧存在 D、以上答案皆不对3、触头间介质击穿电压是指触头间（ c ）。
A、电源电压B、电气试验时加在触头间的电压C．触头间产生电弧的最小电压D、以上答案皆不对4、电路中负荷为电感性负载时，一般情况下触头间恢复电压（ d ）电源电压。
A．大于 B、小于C、等于D、大于等于5、触头间的（ a ）是指触头间电弧暂时熄灭后外电路施加在触头间的电压。
A．恢复电压 B、额定工作电压C、介质击穿电压D、平均电压6、在开关电器中，气体吹动电弧的方法为横吹时，气体吹动方向与电弧轴线相（ b ）。
A、平行 B．垂直C、倾斜30º角度D、倾斜45º角度二、多选题1、交流电路中，电弧电流瞬时过零时电弧消失，此后若触头间（bc ），则电弧将重燃。
A．介质击穿电压＜恢复电压B．介质击穿电压＝恢复电压C、介质击穿电压＞恢复电压D、以上答案皆不对2、触头间介质击穿电压大小与触头之间的（abd ）等因素有关。
A．温度B．离子浓度C、电源电压D．距离（电弧长度）触头间恢复电压大小与（bcd ）等因素有关。
A．电源电压B、介质击穿电压C．负载性质D．电弧电流变化速率3、电弧与固体介质接触，固体介质能（ab ），从而达到加速电弧熄灭的目的。
A．使电弧迅速冷却B．金属蒸气大量在固体介质表面凝结C、使电弧与空气隔绝D、拉长电弧一、判断题：1、断路器在特殊情况（如自动重合到故障线路上时）下应能可靠地接通短路电流。
一，判断题：1、触头间介质击穿电压的大小与电源电压无关。
( 1 )2、在开关电器中，利用温度较低的气体吹动电弧是加速电弧熄灭的方法之一。
( 1 )3、在开关电器中，采用加快触头之间的分离速度等措施，使电弧长度迅速增长，电弧表面积迅速加大，加速电弧熄灭。
( 1 )一、选择题：1、电弧电流的本质是（b ）。
A、分子导电 B．离子导电C、原子导电D、以上答案皆不对2、触头断开后，触头之间如果（ c ），则电路实际上未被切断。
A、有电压存在B、电弧已熄灭C．有电弧存在 D、以上答案皆不对3、触头间介质击穿电压是指触头间（ c ）。
A、电源电压B、电气试验时加在触头间的电压C．触头间产生电弧的最小电压D、以上答案皆不对4、电路中负荷为电感性负载时，一般情况下触头间恢复电压（ d ）电源电压。
A．大于 B、小于C、等于D、大于等于5、触头间的（ a ）是指触头间电弧暂时熄灭后外电路施加在触头间的电压。
A．恢复电压 B、额定工作电压C、介质击穿电压D、平均电压6、在开关电器中，气体吹动电弧的方法为横吹时，气体吹动方向与电弧轴线相（ b ）。
A、平行 B．垂直C、倾斜30º角度D、倾斜45º角度二、多选题1、交流电路中，电弧电流瞬时过零时电弧消失，此后若触头间（bc ），则电弧将重燃。
A．介质击穿电压＜恢复电压B．介质击穿电压＝恢复电压C、介质击穿电压＞恢复电压D、以上答案皆不对2、触头间介质击穿电压大小与触头之间的（abd ）等因素有关。
A．温度B．离子浓度C、电源电压D．距离（电弧长度）触头间恢复电压大小与（bcd ）等因素有关。
A．电源电压B、介质击穿电压C．负载性质D．电弧电流变化速率3、电弧与固体介质接触，固体介质能（ab ），从而达到加速电弧熄灭的目的。
A．使电弧迅速冷却B．金属蒸气大量在固体介质表面凝结C、使电弧与空气隔绝D、拉长电弧一、判断题：1、断路器在特殊情况（如自动重合到故障线路上时）下应能可靠地接通短路电流。
高压开关柜基本知识1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表1-1相别漆色母线安装相互位置垂直水平引下线A相黄上远左B相绿中中中C相红下近右5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-2防护等级简称定义IP1X 防止直径大于50mm的物体1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分（如手）意外触及壳内带电部分或运动部件IP2X 防止直径大于12.5mm的物体1.防止直径大于12.5mm的固体进入壳内；2.防止手触及壳内带电部分或运动部件IP3X 防止直径大于2.5mm的物体1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X 防止直径大于1mm的物体1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件IP5X 防尘1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件IP6X 尘密1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。

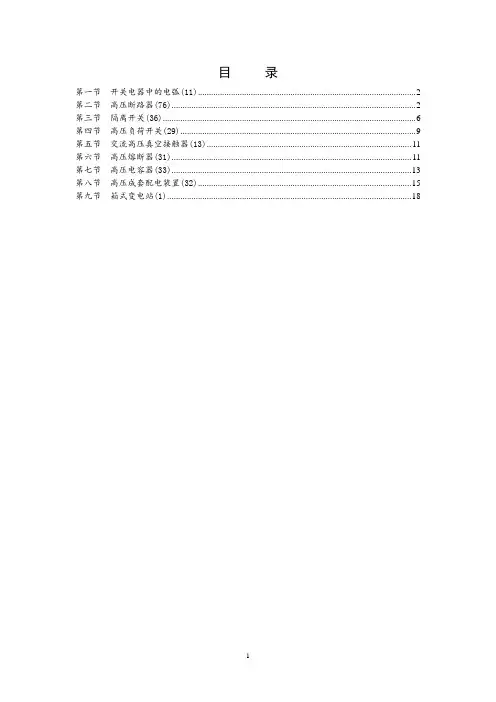

目录第一节开关电器中的电弧(11) (2)第二节高压断路器(76) (2)第三节隔离开关(36) (7)第四节高压负荷开关(29) (9)第五节交流高压真空接触器(13) (11)第六节高压熔断器(31) (12)第七节高压电容器(33) (13)第八节高压成套配电装置(32) (15)第九节箱式变电站(1) (18)第四章高压电器及成套配电装置习题第一节开关电器中的电弧(11)1.电弧电流的本质是离子导电。
( √ )2.电弧电流的本质是分子导电。
( ×)3.触头间的（A）是指触头间电弧暂时熄灭后外电路施加在触头间的电压。
A、恢复电压B、额定工作电压C、介质击穿电压D、平均电压4.交流电路中，电弧电流瞬时过零时电弧将消失，此后若触头间的介质击穿电压≤ 恢复电压，则电弧将重燃。
( √ )5.交流电路中，电弧电流瞬时过零时电弧将消失，此后若触头间（C），电弧将彻底熄灭。
A、恢复电压＞介质击穿电压B、恢复电压＝介质击穿电压C、恢复电压＜介质击穿电压D、以上答案皆不对6.触头间介质击穿电压的大小与触头之间的温度、离子浓度和距离无关。
( × )7.触头间介质击穿电压的大小与电源电压无关。
(√ )8.电路中负荷为电感性负载时，恢复电压不等于电源电压，不利于电弧熄灭。
(√ )9.电路中负荷为电感性负载时，一般情况下触头间恢复电压（A）电源电压。
A、大于B、小于C、等于D、大于等于10.在开关电器中，按吹动电弧的气体流动方向不同，可分为（AB）两种。
A、纵吹B、横吹C、不定向吹动D、定向吹动11.在开关电器中，采用加快触头之间的分离速度等措施，使电弧长度迅速增长，电弧表面积迅速加大，加速电弧熄灭。
( √ )第二节高压断路器(76)1.高压断路器在高压电路中起控制作用，是高压电路中的重要设备之一。
(√ )2.高压断路器是变压器和高压线路的开关电器，它具有断合正常负荷电流和切断短路电流的功能，但没有完善的灭弧装置。
