高压成套配电装置操作、维护

高低压配电装置维护检修规程第一章总则第一条《高低压配电装置维护检修规程》是根据国家电力公司有关规定，结合本单位实际情况，根据国家电力公司关于高低压配电装置维护检修的要求编制的标准性文件。

第二条本规程适用于本单位所有高低压配电装置的维护检修工作。

第三条本规程的内容包括高低压配电装置的维护检修的基本要求、操作规范和注意事项等。

第四条高低压配电装置的维护检修应严格按照本规程执行，确保电力设备的安全运行。

第二章维护检修的基本要求第五条高低压配电装置的维护检修应有明确的目标和任务，确定要维护或修理的装置范围和时间，并组织人员进行维护或修理。

第六条高低压配电装置的维护检修应有足够的技术人员和仪器设备，并进行充分的准备工作。

第七条高低压配电装置的维护检修应按照规定的程序进行，其中涉及到断电作业的，必须采取安全措施，并进行操作票或者检修联锁等控制措施。

第八条维护检修应按照计划进行，严禁盲目随意拆卸备件或更换零部件，必须经过技术人员的确认后才能进行。

第九条维护检修应有文件记录，并将重要情况及时上报，并进行技术分析总结，以供参考。

第三章维护检修的操作规范第十条维护检修人员必须熟悉高低压配电装置的结构、原理、性能和使用规范，具有一定的电气知识和技术能力。

第十一条维护检修人员应按照规定的步骤进行操作，并按照规定的程序进行试验和测量，确保装置运行稳定、可靠。

第十二条维护检修人员必须遵守安全操作规程，佩戴必要的安全防护用具，并接受必要的培训和考核。

第十三条维护检修过程中，必须定期对工具、仪器设备进行检验、检测，确保其可靠性和准确性。

第十四条维护检修人员对发现的故障、缺陷必须及时上报，迅速进行处理，确保设备正常运行。

第四章维护检修的注意事项第十五条维护检修过程中，需注意自身安全，遵守电器操作规程，严禁在带电条件下进行操作。

第十六条维护检修过程中需遵守相关安全规范，进行安全防护措施，确保设备运行安全。

第十七条维护检修过程中，应将工具、备件、材料等分类存放，确保易于管理和使用。

高压配电室操作规程为保障电气设备的安全运行，在操作过程当中做好安全措施和技术措施。

并认真执行配电室操作规程。

一、供电运作和维修的人员必须持证上岗，配电室的值班员必须熟悉电气设备情况和有关安全措施、操作程序与规章制度。

二、高压配电室的倒闸操作必须填写操作票，以防止误操作事故的发生。

三、高压操作必须两人同时进行，一人监护，一人操作。

四、高压操作人员必须穿戴绝缘和绝缘手套。

五、拉开或合上开关时，应迅速果断，但不能用力过猛，操作机构有故障时，不得强行拉、合闸。

六、加强日常维护、检修，保证配电室内照明、应急照明设施等设备完好。

七、变压器停电，先停负荷侧开关，后送负荷侧开关，严禁带负荷拉、合闸。

八、发现问题或遇到故障应及时修理并向上级主管汇报。

九、对高低压配电室设备和安全设施要勤查，发现隐患及时报告，要精心维护和保养好设备，确保学校安全供电。

十、做好防水、防鼠工作，注意随手关闭好门窗，经常查看防护网、密封条防护情况，谨防小动物窜入配电室而发生意外，以免造成停电事故。

十一、配电室严禁吸烟并保持室内整洁，要经常实施5S。

十二、禁止无关人员进入配电室。

如需进入经主管领导批准，并有运行维护人员跟随、监护，严禁在配电室内长时间逗留。

电工安全操作规程1．值班电工必须必须遵守高压配电装置运行规程，熟悉供电系统和配电室各种设备的性能和操作方法，并具备在异常情况下采取措施的能力。

2．值班电工严禁脱岗，必须严格执行值班巡视制度、倒闸操作制度、工作操作制度、交接班制度、安全用具及消防设备使用管理制度和出入制度等各项制度规定。

3．值班电工巡视检查运行设备应采取如下措施：1）听：主要听设备运行的声音是否正常；2）看：主要看设备的外观和顔色变化有无异常，仪表数字显示有无异常变化；3）闻：主要闻有无绝缘材料在温度升高时的烧糊气味；4）检查有无小动物运动痕迹、漏雨、进水现象；5）检查电流、电压、温度是否正常；4. 值班电工记录控制柜电压、电流读数、频率、功率因子、制柜充电器电压、电流读数,?每天早上十时记录各功能区电度数,?室内温度及湿度记录。

变配电室高低压配电装置的运行和维护要点变配电室是利用变压器将高电压转化成居民生活所需的低电压并结合保护、计量、分配等功能于一体的室内综合系统，通常由电力变压器、高低压配电柜和电缆等设备构成；高压配电装置是电压在1千伏以上的电气设备，低压配电装置是接受并起到分配作用的电气设备，由此可见三者在电力系统中都占有重要作用，对其进行有效管理，有利于供电系统的稳定。

1、变配电室值班的主要运行维护任务变配电室的运行和维护工作一部分由值班人员完成，值班人员的运行维护任务主要包括倒闸操作、巡视检查、配合检修、作好记录和突发情况处理五个方面，其任务完成情况对供电的安全性和持续性具有直接的影响，倒闸操作即设备的运行状态在运行、备用、检修三种形式上发生改变，主要发生在四种情况：一种是变压器、电容器、避雷器的投入状况、供电方式、备用设备等发生改变时进行的倒闸行为；一种是受具体的实际需要而进行的配合生产、工作计划或检修需要而进行的倒闸；一种是如高峰限电这种有关规定强制要求的倒闸操作，还有一种是突发情况，如设备异常或生命财产受到威胁等被迫进行的倒闸行为。

检查巡视要针对接入系统准备送电的所有设备进行；配合检修工作即在检修人员对设备进行检修时，值班人员要辅助其完成，例如停电、挂指示牌等；做好运行记录不仅包括全面准确记录设备运行情况，还包括设备检修情况、倒闸操作情况、设备相关计量表的数据情况以及上级调度安排等，记录的全面性和准确性为变配电室的可靠运行提供依据；值班人员的突发情况处理，主要指未发生电力事故之前，设备仍在运行，但其参数与设定标准却出现一定的偏差的情况下，值班人员应针对问题进行及时、有效处理，例如电压互感器二次短线现象，这就要求变配电室的值班人员对设备运行的正常状态和指标全面、准确掌握，并具有一定的维修经验，能够在发现问题的同时有效解决问题，这样才能够避免电力事故的发生。

2、变配电室和高低压配电装置操作应注意的问题变配电室和高低压配电装置的运行和维护的部分工作要依靠操作人员完成，所以明确操作人员在技术上和监护过程中应注意的问题，并准确掌握现场设备对技术和管理的标准，才能够使其运行和维护得到保障。

电力系统中高低压配电设备的运行与维护摘要：经济的发展，城市化进程的加快，人们对电能的需求也逐渐增加。

高低压配电设备是电力系统的重要组成部分，要充分重视高低压配电设备中存在的各种不安全、不稳定的因素，全面把握电力系统中高低压配电设备的运行特点，深入分析高低压配电设备的异常故障，探讨高低压配电设备故障维护处理策略和具体措施，较好地保证电力系统中高低压配电设备的运行效果。

本文就电力系统中高低压配电设备的运行与维护展开探讨。

关键词：电力系统；高低压配电设备；运行；维护引言当前随着现有时代和经济的进步，各项技术的创新和加强，有关企业电网的升级、维护以及智能化程度也要随之提升，高低压配电设备中常见的故障分析处理也需要得到更多有关部门的关注，对故障的分析处理质量是尤为重要的。

1配电设备故障特征为了加强配电设备运行安全性，运维检修人员应采用状态检修法，掌握配电设备运行状态。

在实际生产中，开关柜无法应用变压器监测系统，不能全方位监控设备运行。

配电设备数量多，成本高，设备价格明显高于成本期望值。

在配电系统中，配电设备多存在于元件组合中，设备元器件多、组合结构复杂、结构安装操作繁琐、设备状态检修技术难度大。

开关柜安全事故频率逐渐上升，多是因设备故障所致。

运维检修人员实行状态检修时，应当保持客观态度，发现问题尽快处理。

2高低压配电设备故障的处理重点对于高压配电设备产生故障时，可以根据具体问题分析具体原因。

比如，某些元件由于自身属于易耗件，因此在使用和响应、运行时间较久之后，可能会导致部分功能和性能下降，产生老化，外观形变等情况。

因此，应该及时对其进行更换，来减少电网出现断电等故障和影响，可以由专门的技术人员进行既继电保护实验和高压强电实验。

另外，对于一些损耗较快的元件进行统一的记录和排查，定期进行更换，让高压系统中的关键板块得到保证，确保其不会出现负荷开关位移的情况。

可以重点考虑复合开关面板失灵等问题的解决方式，以及配电线路老化、辅助开关装置不响应等故障的处理和排查。

高压开关柜的运行与维护成套配电装置是制造厂成套供应的设备。

同一回路的开关电器、测量仪表、保护电器和辅助设备都组装在全封闭或半封闭的金属柜内。

高压开关柜是按一定的线路方案将有关一、二次设备组装而成的一种高压成套配电装置,在发电厂和变配电所中作为控制和保护发电机、变压器和高压线路之用，也可作为大型高压交流电动机的起动和保护之用。

高压开关柜有固定式和手车式(移开式)两大类型。

GG-1A(F)型是我国以前大量生产和广泛应用的较为经济的固定式高压开关柜,现在多采用新型的CCX2-12 等开关柜。

GGX2-12为全国统一设计，1998年推广使用。

DKG-10 型金属铠装固定式 10kV高压开关柜，由电力部组织设计，1997年4月通过部级鉴定。

该柜采用金属铠装全密封闭结构，柜体骨架由新型型材拼装而成,柜内分为断路器室、母线室、继电器室,室与室之间用钢板隔开。

断路器室在柜体中部，其下接线端子与电流互感器连接。

断路器本体与操作机构为一体化。

主开关部装有轮子，检修时可将开关推到专用小车上，便于检修。

断路器室还设有压力释放通道，若内部发生电弧时，气体可通过排气通道将压力释放。

电缆室在柜体下部的后方,GN30-10隔离开关的支持绝缘子可设有监视装置，电缆固定在支架上。

对于主接线为联络方案时，本室则为联络电缆室。

手车式(又称移开式)高压开关柜的特点是，高压断路器等主要电气设备是装在可以拉出和推入开关柜的手车上的。

断路器等设备需要检修时，可随时将其手车拉出，然后推入同类备用手车，即可恢复供电。

因此采用手车式开关柜，较之采用固定式开关柜具有检修安全、供电可靠性高等优点,但价格较贵。

KYN800(18A)-10 是目前较为流行的 10kV手车式高压开关柜。

KYNB-40.5为小型化全绝缘组装式开关柜,铠装型、移开式,配用新型真空断路器。

开关柜由固定的柜体和可抽出部件(手车)两大部分组成。

高压配电室电气设备操作规程一、安全要求1. 操作人员必须经过专业培训并持证上岗，了解高压配电系统的基本原理、设备运行规程和安全操作要求。

2. 操作人员必须佩戴符合国家标准的个人防护装备，包括绝缘手套、绝缘胶鞋等。

3. 在进行高压设备操作前，必须确保设备的停电状态，并采取有效的隔离措施，如拆除电缆、安装接地线等。

二、操作流程1. 操作人员在进行高压设备操作前，必须仔细阅读设备操作手册，并核实操作步骤和安全要求。

2. 在确保设备停电状态下，操作人员需要对设备进行视觉检查，确保设备无任何异常。

3. 操作人员应按照设备操作手册中的要求选择合适的工具，如电压表、电流表、开关等。

4. 在进行高压设备操作时，一定要将设备的上下游电源完全切断，并使用接地线对设备进行接地，以确保操作的安全性。

5. 操作人员在进行高压设备操作时必须戴绝缘手套，并确保手套无损伤，以防止电流通过手套流经人体。

6. 操作人员必须按照设备操作手册中的要求进行操作，并确保操作的准确性和稳定性。

7. 操作人员在进行高压设备操作时，严禁出现打闹、喧哗等不良行为，以免分散注意力导致操作失误。

8. 操作人员在操作完毕后，必须将设备恢复到停电状态，并进行设备的视觉检查，确认设备恢复正常。

三、事故应急处理1. 若在高压设备操作过程中出现异常情况，如设备突然停电、设备发生损坏等，操作人员必须立即停止操作，并报告上级领导和维修人员。

2. 在发生事故后，操作人员应立即采取相应的应急措施，如迅速切断设备电源、进行现场隔离等，以降低事故造成的风险。

3. 操作人员在事故发生后，必须保持冷静，并按照公司规定的应急预案进行处理，以保障现场人员的安全。

四、设备维护1. 操作人员在操作完高压设备后，应将设备清洁干净，并定期进行设备的维护保养工作，如清理设备内部积尘、检查电缆连接等。

2. 操作人员必须按照设备维护手册中的要求，定期对设备进行检验和试验，确保设备的正常运行。

3. 操作人员应定期进行设备的绝缘测试和接地测试，以确保设备的绝缘性能和接地效果良好。

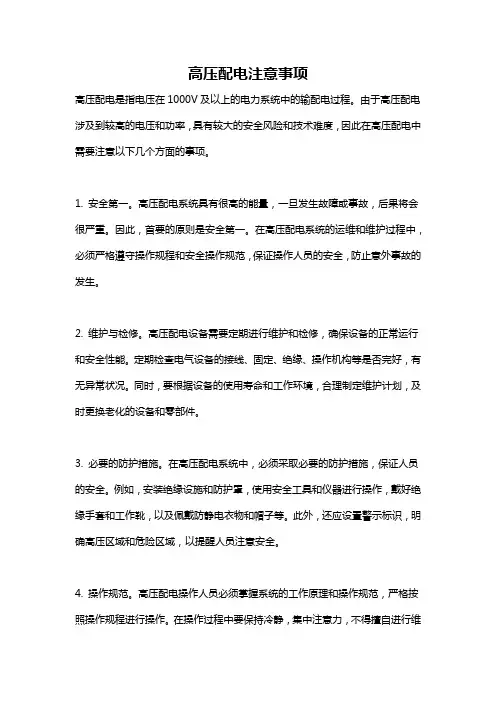

高压配电注意事项高压配电是指电压在1000V及以上的电力系统中的输配电过程。

由于高压配电涉及到较高的电压和功率，具有较大的安全风险和技术难度，因此在高压配电中需要注意以下几个方面的事项。

1. 安全第一。

高压配电系统具有很高的能量，一旦发生故障或事故，后果将会很严重。

因此，首要的原则是安全第一。

在高压配电系统的运维和维护过程中，必须严格遵守操作规程和安全操作规范，保证操作人员的安全，防止意外事故的发生。

2. 维护与检修。

高压配电设备需要定期进行维护和检修，确保设备的正常运行和安全性能。

定期检查电气设备的接线、固定、绝缘、操作机构等是否完好，有无异常状况。

同时，要根据设备的使用寿命和工作环境，合理制定维护计划，及时更换老化的设备和零部件。

3. 必要的防护措施。

在高压配电系统中，必须采取必要的防护措施，保证人员的安全。

例如，安装绝缘设施和防护罩，使用安全工具和仪器进行操作，戴好绝缘手套和工作靴，以及佩戴防静电衣物和帽子等。

此外，还应设置警示标识，明确高压区域和危险区域，以提醒人员注意安全。

4. 操作规范。

高压配电操作人员必须掌握系统的工作原理和操作规范，严格按照操作规程进行操作。

在操作过程中要保持冷静，集中注意力，不得擅自进行维修和调整。

同时，在配电系统中应建立完善的操作记录，及时记录和通报异常情况和故障信息，以便进行后续分析和处理。

5. 接地保护。

高压配电系统中的接地保护是防止触电和减少漏电流的重要手段。

在高压设备和电气线路中应设置正确可靠的接地装置，保证系统的可靠接地电阻。

此外，还要定期对接地装置进行检测和测量，确保接地装置的有效性。

6. 防雷措施。

高压配电系统在遇到雷电等天气情况时，易受到雷击和过电压的影响，从而造成设备损坏和事故发生。

因此，在高压配电设备和线路上要设置防雷装置，以降低雷击的风险。

同时，还应建立过压保护装置，及时剔除波动和过电压。

7. 紧急救援措施。

高压配电系统中，由于其特殊的电压和电流性质，在发生事故时需要迅速处理和解决。

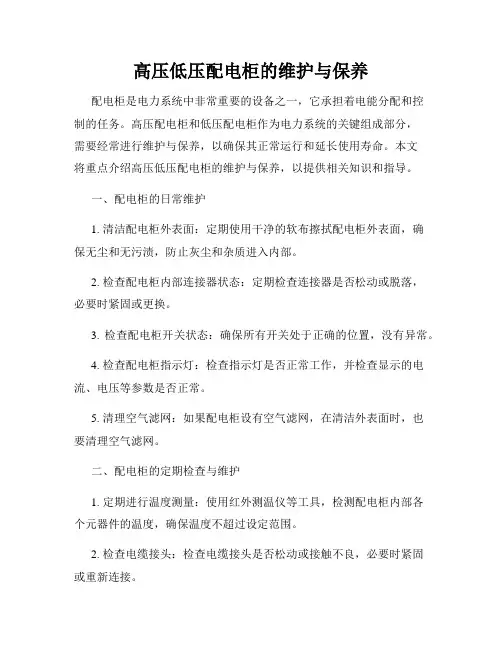

高压低压配电柜的维护与保养配电柜是电力系统中非常重要的设备之一，它承担着电能分配和控制的任务。

高压配电柜和低压配电柜作为电力系统的关键组成部分，需要经常进行维护与保养，以确保其正常运行和延长使用寿命。

本文将重点介绍高压低压配电柜的维护与保养，以提供相关知识和指导。

一、配电柜的日常维护1. 清洁配电柜外表面：定期使用干净的软布擦拭配电柜外表面，确保无尘和无污渍，防止灰尘和杂质进入内部。

2. 检查配电柜内部连接器状态：定期检查连接器是否松动或脱落，必要时紧固或更换。

3. 检查配电柜开关状态：确保所有开关处于正确的位置，没有异常。

4. 检查配电柜指示灯：检查指示灯是否正常工作，并检查显示的电流、电压等参数是否正常。

5. 清理空气滤网：如果配电柜设有空气滤网，在清洁外表面时，也要清理空气滤网。

二、配电柜的定期检查与维护1. 定期进行温度测量：使用红外测温仪等工具，检测配电柜内部各个元器件的温度，确保温度不超过设定范围。

2. 检查电缆接头：检查电缆接头是否松动或接触不良，必要时紧固或重新连接。

3. 检查配电柜内部元器件：定期检查配电柜内部元器件的工作状态，如断路器、熔断器、接触器等是否正常，必要时进行更换或维修。

4. 检查防护装置：检查配电柜的防护装置，如防火墙、防雷装置等是否完好，必要时进行修理或更换。

5. 检查接地情况：检查配电柜的接地是否良好，确保安全可靠。

三、配电柜的预防性维护与保养1. 检查电缆绝缘状况：定期使用绝缘电阻测试仪等工具，检测配电柜内部电缆的绝缘状况，确保绝缘性能良好。

2. 保持配电柜通风与散热：确保配电柜周围通风顺畅，避免积尘和堵塞，同时保证良好的散热。

3. 定期进行松紧度检查：检查配电柜内部各个紧固件的松紧度，必要时进行紧固或更换。

4. 定期进行电器设备维护：对配电柜内的电器设备，如开关、断路器等进行定期检查和维护，以确保其正常运行。

5. 配电柜的防潮处理：如果配电柜处于潮湿环境中，应采取适当的防潮措施，如加装防水罩、通风设备等，以避免潮湿对配电柜造成的损坏。

高压配电装置的一般规定一、概述高压配电装置是指电力系统中电压等级在6kV以上、电流在100A以上的电力设备和电路，主要包括高压开关设备、断路器、隔离开关和高压电缆等。

高压配电装置在电力系统中起到了极为重要的作用，保障了电力系统的安全运行。

本文主要介绍高压配电装置的一般规定。

二、国家标准我国对高压配电装置实施了一系列的标准规定，包括行业标准、地方标准和国家标准。

其中，国家标准是高压配电装置最重要的规定之一。

国家标准可分为强制性标准和推荐性标准。

强制性标准具有法律效力，必须严格遵守。

推荐性标准则是非法律性规定，但在实际生产和工作中也必须予以遵守。

高压配电装置应符合国家标准的规定要求。

三、设计规定高压配电装置的设计应符合国家标准规定，符合应有的技术要求，尽量减少安全事故的发生。

安装的位置要满足操作要求和合理布局，以方便操作和维护。

同时，应选择配电装置的合适容量，以满足当地电力需求。

四、安全规范高压配电装置是一个带有高风险的设备，其安全规范是各电力系统必须遵守的规定之一。

电力从业人员必须具备相应的岗位技能，严格执行操作规程。

同时，安全防范措施应当得到必要加强，确保高压配电装置的正常运行和保障人员的安全。

五、维护规定高压配电装置应每年进行一次全面的检修维护，主要包括对设备内部的电气元件和机械部件进行清洁、检查和更换。

在日常使用时，对配电设备应责任制地做好巡视检查、记录和报告工作，及时发现和处理各类问题，确保设备的正常运行。

六、总结高压配电装置的一般规定是保障电力系统正常运行的关键规定之一。

设计、安装、保养和维修高压配电装置必须严格按照国家标准的熟悉操作，并加强安全防护以保障工作人员的安全。

未来，我们还需要不断总结实践经验，更新技术手段，以满足日益增长的电能需求，提高高压配电装置的安全性、可靠性和经济性。

供配电设备维护操作规程范本一、概述本操作规程旨在规范供配电设备的维护作业，确保供配电系统的正常运行，保障安全生产。

遵循操作规程可以减少设备故障发生的可能性，提高设备的使用寿命。

二、维护前准备1. 维护人员要熟悉供配电设备的工作原理和操作流程，具备相关的技术知识和操作技能。

2. 维护人员要佩戴个人防护用品，包括安全帽、安全鞋、绝缘手套等。

3. 维护人员要检查维护工具是否完好，并确保其使用的安全可靠。

三、维护操作1. 维护人员在进行维护操作前要确保供配电设备已经停电，并张贴警示标识。

2. 维护人员要先检查供配电设备的外观和附件，如发现异常情况要及时报告，不得随意开启设备。

3. 维护人员要仔细检查供配电设备的绝缘状况，如发现损坏或老化的绝缘件，要及时更换。

4. 维护人员要按照设备的维护手册进行操作，严禁超负荷使用设备或使用不合格的备件。

5. 维护人员要定期清洁供配电设备，去除积尘和污垢，确保散热良好。

6. 维护人员要定期检查供配电设备的接线端子，确保接触良好，不得存在松动或腐蚀等问题。

7. 维护人员要注意供配电设备周围的环境和通风情况，确保设备不受潮湿、高温等不利因素影响。

四、维护记录1. 维护人员要及时记录维护操作的时间、内容和结果，并签字确认。

2. 维护记录要记录在维护台帐或维护报告中，保存至少一年。

3. 维护记录要及时上报相关部门，并做好备份。

五、紧急情况处理1. 维护人员在发现供配电设备存在紧急情况时，要立即停止维护操作，并采取相应的应急措施。

2. 维护人员要及时上报紧急情况，并按照应急预案进行处理。

3. 维护人员在紧急情况处理完毕后，要在维护记录中详细记录事发经过和处理措施。

六、维护后工作1. 维护人员要仔细检查供配电设备的操作状态，确保维护后设备正常工作。

2. 维护人员要妥善保管维护工具和设备备件，注意防潮、防火、防尘。

3. 维护人员要及时清理现场，归位维护工具和设备备件。

七、规程守则1. 维护人员要严格按照操作规程进行操作，不得随意改变操作流程。

高压配电装置安全运行规程第一章：总则第一条为确保高压配电装置的正常安全运行，保障人身和财产安全，制定本规程。

第二条本规程适用于所有使用和经营高压配电装置的单位和个人。

第三条高压配电装置指额定电压高于1000V的电力设备，包括变电站、配电站、开关站、电缆隧道、电力线路等。

第四条高压配电装置的使用和经营单位应当建立健全安全责任制度，明确各级管理人员的安全责任，加强安全教育和培训，提高员工的安全意识。

第五条高压配电装置的使用和经营单位应当配备专业技术人员，负责高压配电装置的日常维护和安全检查。

第六条高压配电装置的使用和经营单位应当按照国家和地方相关法律法规的规定办理有关手续，确保装置的合法使用。

第二章：设备安全管理第七条高压配电装置的使用和经营单位应当对设备进行定期的维护和检修，确保设备的安全运行。

第八条高压配电装置的使用和经营单位应当配备专业技术人员，负责设备的定期维护和检修工作，并做好记录。

第九条高压配电装置的使用和经营单位应当制定设备维护计划和检查计划，并按计划进行执行。

第十条高压配电装置的使用和经营单位应当加强设备的巡视和巡检工作，发现设备运行中的问题及时处理，并做好相关记录。

第十一条高压配电装置的使用和经营单位应当配备足够数量和质量的维修工具和材料，确保维修人员的工作顺利进行。

第十二条高压配电装置的使用和经营单位应当建立设备档案，记录设备的参数、维修情况和检查记录等内容，并做好保管工作。

第十三条高压配电装置的使用和经营单位应当建立设备安全运行的应急预案，当发生事故时能够迅速、有效地进行应对和处理。

第三章：操作管理第十四条高压配电装置的使用和经营单位应当制定详细的操作规程，明确操作人员的操作权限和要求。

第十五条高压配电装置的使用和经营单位应当经过专业培训后，取得相应的操作资格证书，方可从事高压配电装置的操作工作。

第十六条高压配电装置的使用和经营单位应当建立严格的操作记录制度，对每次操作进行详细的记录，包括操作的时间、操作的内容、操作人员等信息。
