全彩led显示屏

LED显示屏（LED panel）：LED就是light emitting diode ，发光二极管的英文缩写，简称LED。它是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。

LED 的发光颜色和发光效率与制作LED的材料和工艺有关 ，灯球刚开始全是蓝光的，而是后面再加上荧光粉，根据用户的不同需要，调节出不同的光色，广泛使用的有红、绿、蓝、黄四种。由于LED工作电压低（仅 1.5~3.6V），能主动发光且有一定亮度 ，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10 万小时），所以在大型的显示设备中，尚无其他的显示方式与 LED 显示方式匹敌。

佳帝科技有限公司是一家集研发、生产、销售及服务于一体的LED显示屏、LED灯饰、维护、LED工程、及LED其他应用的高新科技企业。公司总部在深圳，研发基地美国加州，产品加工基地坐落在中国有名的电子城市深圳市，led城市亮化销往国外，公司实力雄厚，是一家准上市企业！

led科技事业部是主要针对的是中国led显示屏市场。现在公司技术骨干是上个本世纪初从事LED行业的专业人士，有着非常丰富的研发和实践经验。公司成员90％以上具有大专以上学历，电子工程系毕业，并且从事led生产有十几年，对led显示屏的基本原理和

电路设计有很深的认识。公司管理层由一批富于创新、勇于接受挑战、有丰富的管理经验及智能化电子技术和系统开发经验的电子业精英组成。公司坚持以人为本，鼓励员工充分发挥他们的才智和潜能，并尽一切．深圳市佳帝科技有限公司提供的产品服务包括LED显示屏、户外显示屏、室内显示屏、广告显示屏、传媒显示屏、舞台显示屏、广场显示屏、单双色显示屏、LED墙屏、商场显示屏等。

产品介绍：

p16户外全彩LED显示屏

产品参数

产品品牌：GUIDE

产品型号：PH16

像素点距：16mm

像素组成：1红1绿1蓝

产品亮度：≥7500CD/m2

物理密度：3906dots/m2

模组尺寸：256mm*128mm

产品参数

佳帝科技P16户外全彩LED显示屏适用于大型体育场馆、火车候车室、电视节目直播现场、展览场馆、大型文艺晚会现场、演唱会现场等。广受顾客朋友们的青睐。

规格型号 PH16

像素间距(mm) 16mm

像素组成 1R1G1B

LED外型 346

扫描方式 1/2，1/4

屏幕亮度(cd/m2) >7000cd

平均功率(W/m2) 230W

最大功率(W/m2) 760W

单元板点数(dot) 16mm×8mm

单元板尺寸(mm) 256mm×128mm

屏幕密度(dots/m2) 3906dots

观看距离(m) 8m-240m

屏幕重量(kg/m2) 63kg

LED驱动方式 静态

显示颜色 17M～69G色

亮度调节 256级亮度等级

灰度校正 256～4096级

图象调节 对比度，色调调节、单模组高亮调节

刷新频率 300～2440帧/秒

换帧频率 大于60HZ

显示接口 VAG+DVI显示卡

显示模式 640×480、800×600、1024×768、1280×960…1920×1200、2048×640

控制方式 LED显示屏与计算机显示器点对点对应

传输距离 超五类网线≦130M 多模光纤≦500M 单模光纤≦10KM

视频源(可选) TV VCD DVD

连续使用时间 >72小时

使用寿命 100,000小时

平均无故障时间 >10,000小时

离散失控点 <0.01%

连续失控点 无

防护等级 室内IP60～65，户外IP65

使用环境温度 -35℃～+60℃

便用环境湿度 室内10～60% 户外10～90%

合集下载

常用显示屏参数大全

常用显示屏参数大全

常用led显示屏参数

1：室内单、双色部分

1.1标准室内Ø5单、双色屏参数

（1）单元板实际尺寸是：484mm×242mm;

（2）单元板分辨率是 ：64点×32点

（3）点间距是 ： 7.62mm

（4）物理密度是 : 17222点/平米

（5）单色最大功耗是 ：200W/平米

（6）双色最大功耗是 ：300W/平米

（7）扫描方式 ：1/16扫描

1.2标准室内Ø3.75单、双色屏参数

（1）单元板实际尺寸是：304mm×152mm;

（2）单元板分辨率是 ：64点×32点

（3）点间距是 ： 4.75mm

（4）物理密度是 : 44321点/平米

（5）单色最大功耗是 ：450W/平米

（6）双色最大功耗是 ：650W/平米

（7）扫描方式 ：1/16扫描

1.3半室外Ø5单、双色屏参数

（1）单元板实际尺寸是：488mm×244mm;

（2）单元板分辨率是 ：64点×32点

（3）点间距是 ： 7.62mm

（4）物理密度是 : 17222点/平米

（5）单色最大功耗是 ：350W/平米

（6）双色最大功耗是 ：550W/平米

（7）扫描方式 ：1/8扫描

P10LED显示屏参数Word版

P10LED显示屏参数Word版

传播优秀Word版文档 ，希望对您有帮助，可双击去除！

P10LED显示屏的参数要怎么设置呢？还有P10LED显示屏的产品参数主要有哪一些。下面我们就详细的阐述一下。

LED显示屏屏参设置

首先我们要知道怎么设置屏参。LED显示屏的屏参是根据像素点来设置的。一般只要知道显示屏的长宽除以点间距就可以了。

比如我们有一长6m宽4m的P10LED显示屏。那么我们屏参就是6000/10：4000/10=600：400

屏参设置成600：400就可以了。屏参设置密码一般为168、888、666、88888、888888。实在不行就找安装人员要一下就可以了。

LED显示屏主要参数

强力巨彩单双色P10LED显示屏参数

像数点间距 10.0mm

像素密度 10000Dots/㎡

像素构成 1R1G1B

模组分辨率 32*16=512Dots

输入电压(直流) 4.5-5.5V

驱动方式 1/4 扫恒流驱动 传播优秀Word版文档 ，希望对您有帮助，可双击去除！

标准常规箱体框规格(长*宽*厚) 960mm*960mm*70mm

亮度 传播优秀Word版文档 ，希望对您有帮助，可双击去除！

≥3000 cd/㎡

最佳视距 ≥10.0m

最大功耗 ≤313W/㎡

使用寿命 ≥10 万小时

平均无故障时间 ≥1 万小时

工作温度范围 -20 至50℃

工作湿度范围 10％至90 ％RH

盲点率 ＜0.0003 ，出厂时为0.

强力巨彩户外全彩P10LED显示屏参数

像数点间距 10.0mm

像素密度 10000Dots/㎡

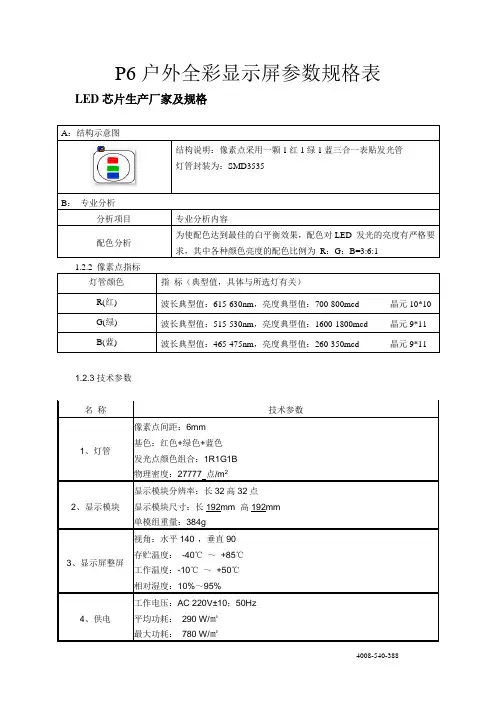

P6户外全彩显示屏参数规格表

P6户外全彩显示屏参数规格表

P6户外全彩显示屏参数规格表

LED芯片生产厂家及规格

A：结构示意图

结构说明：像素点采用一颗1红1绿1蓝三合一表贴发光管

灯管封装为：SMD3535

B： 专业分析

分析项目 专业分析内容

配色分析 为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为 R：G：B=3:6:1

1.2.2 像素点指标

灯管颜色 指 标（典型值，具体与所选灯有关）

R(红) 波长典型值：615-630nm，亮度典型值：700-800mcd 晶元10*10

G(绿) 波长典型值：515-530nm，亮度典型值：1600-1800mcd 晶元9*11

B(蓝) 波长典型值：465-475nm，亮度典型值：260-350mcd 晶元9*11

1.2.3技术参数

名 称 技术参数

1、灯管 像素点间距：6mm

基色：红色+绿色+蓝色

发光点颜色组合：1R1G1B

物理密度：27777 点/m2

2、显示模块 显示模块分辨率：长32高32点

显示模块尺寸：长192mm×高192mm

单模组重量：384g

3、显示屏整屏 视角：水平140°，垂直90°

存贮温度： -40℃ ～ +85℃

工作温度：-10℃ ～ +50℃

相对湿度：10%～95%

4、供电 工作电压：AC 220V±10；50Hz

平均功耗： 290 W/㎡

最大功耗： 780 W/㎡ 5、控制系统 控制主机： 联想 计算机

操作系统：WIN2000/XP

显卡：DVI显卡

灰度等级：16bit

显示颜色：＞显示1024×1024×1024=10亿色

对比度：＞100:1

换帧频率：≥60Hz

图像刷新：≥240Hz

亮度调节：自动/手动≥256级，

可根据不同的环境亮度自动调节显示亮度

检测功能：温度、湿度、亮度。

图, 像调节：白平衡/对比度/色调节/亮度调节

控制系统采用：电脑＋DVI显卡＋主控卡（提供全部控制系统）

1.54led屏模组尺寸标准

1.54led屏模组尺寸标准

LED屏幕模组是LED显示屏幕的基本组成单位，是LED显示效果的关键之一。LED屏模组尺寸标准是指LED屏幕模组的尺寸规范，它对LED显示屏的尺寸、组装和安装起着重要的指导作用。

LED屏幕是一种利用LED点阵组成的大屏幕，可以实现高亮度、高清晰度的图像显示，被广泛应用于商业广告、舞台演出、体育赛事、会议展示等领域。而 LED屏模组就是组成LED屏幕的基本单元，每块模组上都安装有若干个LED灯珠，通过电路板和控制系统的加工，将模组组合起来，可以形成不同尺寸的LED屏幕。

而LED屏模组尺寸的标准化对于LED显示屏具有重要的意义。标准化尺寸可以降低生产成本，提高生产效率。LED屏幕模组尺寸标准化，可以减少生产线上的调整和改动，提高生产线的效率，减少人力和物力成本，从而降低LED屏幕的制造成本。标准化尺寸可以提高LED显示屏的可维护性。LED屏幕模组尺寸标准化，可以使得同一尺寸的模组可以互换使用，大大简化了维护和维修工作，提高了LED显示屏的可维护性。再次，标准化尺寸也有助于提高LED屏幕的整体性能。LED屏幕模组尺寸标准化，可以让LED屏幕的组装更加精准，减少接缝和错位现象，提高LED屏幕的整体显示效果和稳定性。

那么LED屏幕模组尺寸标准究竟应该是怎样的呢？目前市场上常见的LED屏模组尺寸标准有P1.875、P2.5、P3、P4、P5、P6、P8、P10等等。其中P代表的是像素密度，数字越小代表像素密度越高，屏幕显示效果也越清晰。而这些尺寸的LED屏模组通常有统一的长度和宽度规范，比如P6的模组尺寸通常是192*192mm，P3的模组尺寸通常是192*192mm，P2.5的模组尺寸通常是160*160mm。

LED屏幕模组尺寸标准还包括了模组的厚度、重量、通讯接口等方面的规范。比如P10的模组通常厚度是15mm，重量是2.2kg，通讯接口通常有24pin和16pin两种。以上这些尺寸规范都是为了方便LED显示屏的设计、制造和维护。
