P4室内全彩高清LED显示屏设计方案

室内PH4 LED全彩电子显示屏方案制作单位：北京彩讯科技股份有限公司制作日期：目录一、公司简介： (3)二、LED电子显示屏简介： (3)三、LED显示屏显示系统设计、结构原理： (4)四、质量管理体系： (6)五、显示屏技术参数： (7)六、产品系统报价： (10)七、售后服务承诺： (11)八、工程案例展示： (11)一、公司简介：北京彩讯科技股份有限公司是一家从事LED相关产品的研发、生产、销售、工程服务为一体的高科技企业。

公司拥有精干的研发、销售、管理团队，高效的运作、积极的进取，从而使公司拥有良好的信誉及产品保障基础。

公司秉承“互惠互利”的宗旨，坚持以“稳步发展、不断创新、管理求效益、以品质求生存的经营原则立足行业。

公司成员凭借丰富的理论及行业实践经验，从根本上严把材料质量关，配合公司领先的自主知识产权，针对客户的不同需求提供人性化产品设计，在生产过程中严格按照ISO9001：2000国际质量认证体系执行，确保产品质量。

公司专业生产、销售：◆室内、外单色、双色、全彩LED电子显示屏、单元箱体及模组、LED单管；◆LED日光灯管、护栏管、点光源、彩虹管、发光字等。

◆医院、银行叫号系统。

公司始终坚持“以服务赢得客户”的理念服务于客户。

我们谒诚为您提供全面的售前技术咨询，根据您及各方客观要求提供最适合您的产品方案，降低您的投资风险，提高您的利润回报空间。

产品制程中，我们将随时为您汇报生产进程，并接受客户的全程监督，做好必要的产品培训。

产品售出后，我们将建立专门的客户档案，定期跟踪产品使用状况、定期巡检、保养，对您提出的问题积极响应并限时完成。

“精于产品、诚于客户”是我们对您的承诺！立足行业、走向世界是我们的目标。

二、LED电子显示屏简介：LED显示屏是集光电子技术，微电子技术，计算机技术和视频技术为一体的高科技产品，它的发光部分由LED（即光发二极管）拼装组成的，其优点是耗电量少，亮度高，工作电压低，驱动简单，寿命长，性能稳定。

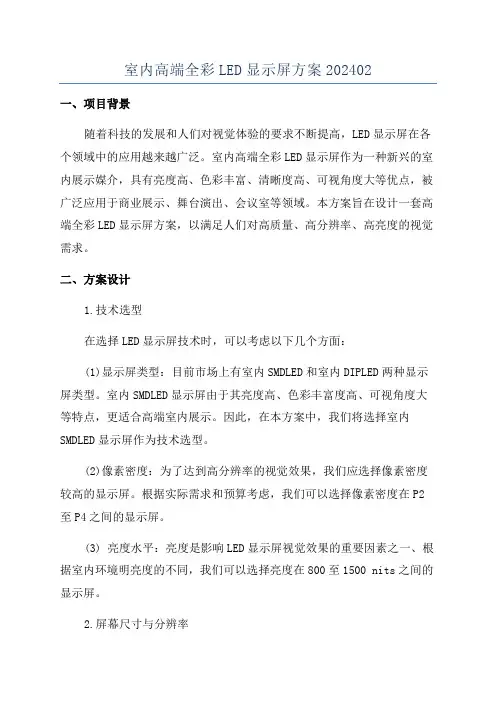

室内高端全彩LED显示屏方案202402一、项目背景随着科技的发展和人们对视觉体验的要求不断提高，LED显示屏在各个领域中的应用越来越广泛。

室内高端全彩LED显示屏作为一种新兴的室内展示媒介，具有亮度高、色彩丰富、清晰度高、可视角度大等优点，被广泛应用于商业展示、舞台演出、会议室等领域。

本方案旨在设计一套高端全彩LED显示屏方案，以满足人们对高质量、高分辨率、高亮度的视觉需求。

二、方案设计1.技术选型在选择LED显示屏技术时，可以考虑以下几个方面：(1)显示屏类型：目前市场上有室内SMDLED和室内DIPLED两种显示屏类型。

室内SMDLED显示屏由于其亮度高、色彩丰富度高、可视角度大等特点，更适合高端室内展示。

因此，在本方案中，我们将选择室内SMDLED显示屏作为技术选型。

(2)像素密度：为了达到高分辨率的视觉效果，我们应选择像素密度较高的显示屏。

根据实际需求和预算考虑，我们可以选择像素密度在P2至P4之间的显示屏。

(3) 亮度水平：亮度是影响LED显示屏视觉效果的重要因素之一、根据室内环境明亮度的不同，我们可以选择亮度在800至1500 nits之间的显示屏。

2.屏幕尺寸与分辨率在确定屏幕尺寸和分辨率时，需要考虑显示内容的要求以及观众离屏幕的距离等因素。

通常情况下，分辨率越高，显示效果越清晰，但也会带来更高的成本。

根据一般的经验，屏幕尺寸为10至20平方米，分辨率为1920x1080可以满足高质量的视觉需求。

3.控制系统为了实现高质量高分辨率的视频播放和管理，需要选择一套可靠的控制系统。

控制系统可以通过支持HD视频播放、远程控制、智能调度等功能，以确保显示屏的稳定性和可靠性。

在本方案中，我们建议选择一套基于云平台的控制系统，以方便管理和操作。

4.安装方式根据实际需求和空间布局，显示屏的安装方式可以选择挂墙式、吊装式、地面式等。

在本方案中，我们建议选择挂墙式安装，以节省空间和便于观众观看。

5.售后服务选择一家专业的供应商和安装团队是确保项目顺利进行和后期维护的重要因素。

P4室内三合一全彩LED显示屏
规格：12平方一台、3.6平方一台
技术参数：
单元板：像数点间距 4.0mm 像素密度62500Dots/m2 像素构成1R1G1B 单元板分辨率64*32=2048Dots 尺寸（长*宽*厚）256.0*128.0*14.6mm
重量0.25kg±0.05kg 结构特点灯驱合一套件材料聚碳酸酯PC料
输入电压（直流） 4.5-5.5V 最大电流 3.1A±0.1A
单元板功率≤15.5W 驱动方式1/16恒流驱动
屏体：亮度800cd/m2 亮度均匀性>0.95 屏幕水平视角120±10度屏幕垂直视角120±10度最佳视距≥4.0m 盲点率小于万分之三
每平方模组最大功率≤473W/m2 使用环境室内
配电功率（每平方最大功率÷78%÷85%）≤714W
系统控制：灰度等级红、绿、蓝各12-16bits 显示颜色3980亿种
换帧频率≥60帧/秒刷新频率≥720HZ（全灰度场）
亮度调节256级手动/自动
控制方式计算机控制，逐点一一对应，视频同步，实时显示
输入信号DVI/VGA，视频（多种制式），RGBHV、复合视频信号、S-VIDEO、Y pbPr（HDTV）
系统工作特性：使用寿命≥10万小时平均无故障时间≥1万小时
衰减率（工作三年）≤15% 连续失控点0
离散失控点<0.0001，出厂时为0 盲点率<0.0001，出厂时为0
工作温度范围负20至50℃工作湿度范围10%至90%RH
防护性能超温/过载/掉电/图像补偿/各种校正技术/过流/过压/防雷
屏幕水平平整度<1mm/m2
屏幕垂直平整度<1mm/m2。

目录第一章方案简介 (2)1.1 方案实施特点1.2全彩LED功能阐述第二章系统概述 (6)2.1 LED电子显示屏系统简介2.2 LED显示屏与其它显示器性能比较2.3彩亮电子LED显示屏技术特点第三章用户显示屏方案设计及技术参数 (11)3.1 用户显示屏系统设计3.2 显示屏参数设计3.3 彩亮电子显示屏各项指标等级评定第四章设备清单及价格组成 (17)4.1 主体系统设备清单及价格组成4.2 推荐方案工程总价第五章工程施工方案 (18)5.1 工程施工时间表5.2 工程实施方案第六章商务响应 (21)第七章服务承诺 (23)第一章方案简介1.1 方案实施特点：要使LED显示屏既能发布信息又能体现公司形象和公司实力；●建议在屏的安装上不能作为单一设备而独立安装，要把设备融入大厅乃至公司的整体形象效果中；●充分考虑办公楼大厅的整体环境，把LED屏进行嵌入式安装或做外框装饰处理，既能很好的突出显示屏的功能效果又能提升环境档次。

●在系统的设计安装上要充分发挥显示屏的功能，尽量避免重复投资造成浪费；●系统安装控制系统可与二楼会议室的总控室系统相连，充分利用总控室的齐全的音视频播放控制设备，把各类信号信息同步在显示屏发布显示，不必重新配置附属设备，以发挥最佳效果；●通过LED屏与会议系统的衔接，能最大限度提高设备的利用率；●通过LED屏与会议系统的衔接，能够把会议室开展的各类活动在大屏幕上直播显示；●充分利用主控室的音视频设备进行节目的编辑制作，然后在大屏幕上滚动播出，得到较好的视觉宣传效果；●通过大屏幕可以转播组织收看重要的中央电视节目；●通过打屏幕还可以收看类似奥运开幕式等娱乐节目。

1.2 全彩LED 功能阐述●通知公告信息发布●欢迎标语口号宣传●单位及产品信息发布●直播电视信号●播放电视宣传片主要功能为用户提供信息发布功能：（1）可以显示各种计算机信息、图形、图画及二、三维动画等，具有丰富的播放方式，显示滚动信息、通知、标语口号等，存储数据信息容量大；（2）有多种中文字体和字型可供选择，还可以输入英文、法文、德文、希腊文、俄文及日文等诸多的外文；（3）播出系统具有多媒体软件，可灵活输入及播出多种信息；可播放文本信息，播放形式可滚点、滚行、引入引出模式、可上移、左移，消息可循环播出。

室内全彩LED显示屏设计方案2016年版1.显示屏设计概述采用每平方62500点Q4全彩色显示模组制作显示屏。

有效显示面积；长7.168米×高3.84 米=27.5平方。

显示模块采用室内型64ⅹ32全彩单元板，像数由红、绿、蓝三种颜色LED 发光管构成，点间距为4MM。

该显示屏分辨率为1792点长960点高,整屏总共显示1720320个像素点。

2.本项目使用产品技术参数2.1单元板技术参数像素点间距4mm输入电压 4.8-5.5v重量0.25±0.05kg像素构成1R1G1B单元板功率≤17.0W 套件材料聚碳酸脂PC料尺寸（长*宽）256mm*128mm像素密度62500Dots/㎡最大电流 3.4A±0.1A结构特点灯驱合一单元板分辨率62*32=2048Dots驱动方式1/16恒流驱动2.2箱体技术参数标准常规箱体（长*宽*厚）640mm*640mm*55mm最大功耗200w 箱体分辨率128*128=16384Dots平均功耗100w 箱体面积0.147㎡箱体重量13.5kg±0.05kg3屏体技术参数亮度800cd/㎡亮度均勻性>0.95屏幕水平视角140度屏幕垂直視角130度最佳视距≥4m盲點率小于万分之三最大功耗≤519w/㎡使用環境室内3.编辑播放软件从技术等级上讲，LED大屏幕显示系统是一个集计算机网络技术、多媒体视频控制技术和超大规模集成电路综合应用技术于一体的大型的电子信息显示系统，具有多媒体、多途径、可实时传送的高速通信数据接口和视频接口。

计算机网络技术的使用使显示制作、处理、存储和传输更加安全、迅速、可靠。

采用网络系统控制技术，可以和体育馆网络联网。

集图形制作播放、艺术字型制作播放、二、三维动画片制作播放等功能于一体，界面美观友好，全中文菜单操作方便。

其各项功能可由用户自由组合后，进行循环播放并自动切换，且各项均可分别实行定时、定速。

室内全彩LED显示屏设计方案早晨的阳光透过窗帘，洒在键盘上，思绪随着敲击声跳跃。

我闭上眼睛，让记忆中的画面浮现，那是无数次的实践和经验的累积。

室内全彩LED显示屏的设计方案，就像一幅流动的画卷，在我脑海中展开。

一、项目背景我们要明确项目的背景。

这是一个现代化的商业中心，需要一个高清、高亮、高刷新率的室内全彩LED显示屏，来展示企业形象、广告宣传和实时信息。

这个显示屏要融入整个空间的装饰风格，成为一道亮丽的风景线。

二、设计目标1.高清显示：确保图像清晰，色彩还原度高，让观看者感受到细腻的画质。

2.高亮显示：在室内环境下，保证足够的亮度，使画面更加鲜明。

3.高刷新率：确保画面流畅，无拖影现象，提升观看体验。

4.美观大方：与室内装饰风格相融合，提升整体空间美感。

三、设计方案1.显示屏尺寸：根据现场空间大小，选择合适的显示屏尺寸。

例如，可以选择6米长、2米宽的显示屏，满足大画面的需求。

2.显示屏分辨率：选择合适的分辨率，确保图像清晰。

例如，可以选择19201080的分辨率，满足高清显示的需求。

3.显示屏亮度：根据室内环境，选择合适的亮度。

例如，可以选择1000nit的亮度，保证在室内环境下画面足够鲜明。

4.显示屏刷新率：选择高刷新率的显示屏，例如144Hz，确保画面流畅，无拖影现象。

5.显示屏色彩：选择全彩LED显示屏，保证色彩还原度。

例如，可以选择RGB三原色LED显示屏，实现1677万种颜色显示。

6.控制系统：选用高性能的控制系统，确保显示屏运行稳定。

例如，可以选择基于ARM架构的控制系统，支持多种信号输入输出，满足不同场景的需求。

7.安装方式：根据现场条件，选择合适的安装方式。

例如，可以选择壁挂式安装，节省空间，美观大方。

8.线路布局：合理规划线路布局，确保信号传输稳定。

例如，可以采用分布式供电方式，降低线损，提高显示屏亮度。

9.软件系统：开发一套易用、稳定的软件系统，实现内容的、编辑、播放等功能。

LED室内全彩色显示屏设计方案目录LED室内全彩色显示屏 .................................................................................... - 1 -设计方案........................................................................................................ - 1 -目录 (4)一、公司简介 (5)二、产品介绍.................................................................................................. - 5 -2.1、LED显示屏系列 (5)2.2、LED显示屏行业软件 (6)2.3、LED显示屏主要运用于 (6)三、LED显示屏系统示意图 .............................................................................. - 6 -四、LED全彩功能及特色介绍........................................................................... - 6 -五、LED全彩显示系统硬件介绍........................................................................ - 8 -5.1发光点 (8)5.2反射灯罩 (8)5.3驱动方式 (8)5.4单元尺寸 (8)5.5均匀性 (9)5.6视角 (9)5.7平整度 (9)5.8亮度 (9)5.9散热 (9)5.10可维护性 (9)六、LED全彩显示系统视频技术介绍................................................................ - 10 -6.1DVI视频技术 (10)6.2恒流源驱动技术 (10)6.3非线性校正 (11)6.4色座标空间变换 (12)6.5色温处理 (12)6.6色彩真实再现 (12)6.7边缘增强 (12)6.8降噪 (12)6.9对比度处理 (13)6.10帧同步 (13)6.11运动补偿 (13)6.12静态网格 (13)七、计算机及外设基本配置 ............................................................................. - 14 -八、控制设备................................................................................................ - 14 -九、选型依据................................................................................................ - 14 -9.1数字开关电源 (14)9.2电路板 (15)9.3接插件 (16)9.4通讯线 (17)9.5IC器件 (17)十、系统软件................................................................................................ - 18 -10.1基本功能 (18)10.2基本操作 (19)10.3基本方式 (19)10.4基本特点 (19)10.5发行介质 (20)十一、工程进度计划..................................................................................... - 20 -11.1方案设计 (20)11.2原材料/设备采购 (21)11.3外协加工/生产 (21)11.4现场及准备阶段 (21)11.5安装调试阶段 (21)十二、工程实施计划 ...................................................................................... - 22 -12.1工程管理机构及职能 (22)12.2工程管理职责 (22)12.3现场工程计划 (23)12.4设备安装调试 (23)12.5安装工艺参数 (24)十三、施工管理............................................................................................. - 25 -13.1封闭管理 (25)13.2场地管理 (26)13.3材料堆放 (26)13.4文明施工 (26)13.5进场计划及施工平面管理 (26)13.6制造商的责任范围 (27)13.7业主方配合条件 (27)十四、调试说明书.......................................................................................... - 28 -14.1调试目的 (28)14.2编制依据 (28)14.3调试内容与步骤 (28)十五、产品质量保证 ...................................................................................... - 29 -十六、产品售后服务保证 (30)十七、LED显示屏各项技术参数 (31)一、公司简介某科技有限责任公司是一家新一代高科技的实体企业，凭借临近中关村科技园的优势，从事LED显示屏，灯具的研发、生产、销售和工程施工。

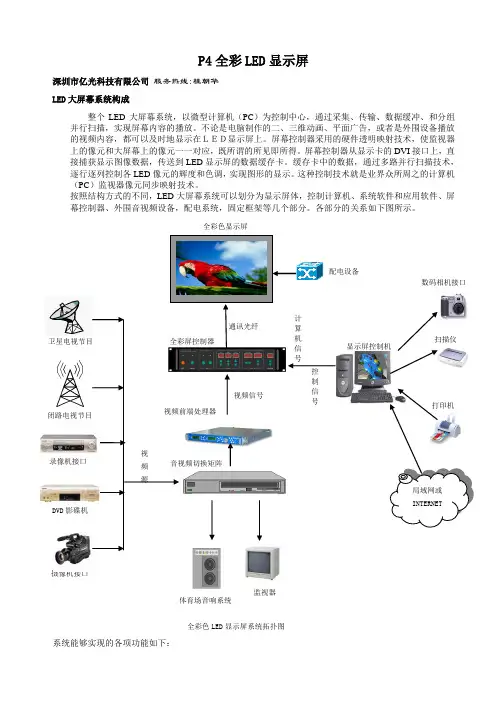

P4全彩LED显示屏 深圳市亿光科技有限公司 服务热线:桂朝华 LED大屏幕系统构成 整个LED大屏幕系统，以微型计算机（PC）为控制中心，通过采集、传输、数据缓冲、和分组并行扫描，实现屏幕内容的播放。不论是电脑制作的二、三维动画、平面广告，或者是外围设备播放的视频内容，都可以及时地显示在ＬＥＤ显示屏上。屏幕控制器采用的硬件透明映射技术，使监视器上的像元和大屏幕上的像元一一对应，既所谓的所见即所得。屏幕控制器从显示卡的DVI接口上，直接捕获显示图像数据，传送到LED显示屏的数据缓存卡。缓存卡中的数据，通过多路并行扫描技术，逐行逐列控制各LED像元的辉度和色调，实现图形的显示。这种控制技术就是业界众所周之的计算机（PC）监视器像元同步映射技术。 按照结构方式的不同，LED大屏幕系统可以划分为显示屏体，控制计算机、系统软件和应用软件、屏幕控制器、外围音视频设备，配电系统，固定框架等几个部分。各部分的关系如下图所示。

系统能够实现的各项功能如下： 全彩色LED显示屏系统拓扑图 录像机接口 通讯光纤 视频信号

数码相机接口

扫描仪 打印机

局域网或INTERNET

配电设备 全彩屏控制器

全彩色显示屏

计算机信号

摄像机接口 DVD影碟机 闭路电视节目

卫星电视节目

音视频切换矩阵 视频源

监视器

显示屏控制机 控制信号 视频前端处理器

体育场音响系统 第 1 页 共 12 页

视频播出方式 通过多媒体视频控制技术和VGA同步技术，可以方便地将多种形式的视频信息源引入计算机网络系统，如广播电视和卫星电视信号、摄像视频信号、录像机VCD视频信号、计算机动画信息等，因而可以实现下列功能：

支持VGA显示，显示各种计算机信息、图形、图像 实现VGA/VIDEO信号转换，主画面两侧或左右单侧均能插播时钟及其它图象或文字 支持各种输入方式：VGA/SVGA/XGA/SXGA/VSGA（1680×1024）和SDI输入 支持高清晰度信号输入：1080i×720P 实时显示真彩色视频图像，实现现场转播，播放背景画面、广告宣传画面等功能 转播广播电视、卫星电视及有线电视信号 电视、摄像、影碟等视频信号的即时播放（VCR、VCD、DVD、LD） 支持PAL、NTSC等各种制式、支持HDTV 具有电视画面上叠加文字信息，全景、特写、慢镜头、动画、静态图片、特技等效果的实时编辑和播放（需另外配置非线性编辑设备）

室内全彩LED显示屏设计方案2016年版1。

显示屏设计概述●采用每平方62500点Q4全彩色显示模组制作显示屏。

●有效显示面积;长7。

168米×高3.84 米 =27.5平方。

●显示模块采用室内型64ⅹ32全彩单元板，像数由红、绿、蓝三种颜色LED发光管构成，点间距为4MM。

●该显示屏分辨率为1792点长960点高 ,整屏总共显示1720320个像素点。

2.本项目使用产品技术参数2.1单元板技术参数2。

2箱体技术参数3.编辑播放软件从技术等级上讲，LED大屏幕显示系统是一个集计算机网络技术、多媒体视频控制技术和超大规模集成电路综合应用技术于一体的大型的电子信息显示系统，具有多媒体、多途径、可实时传送的高速通信数据接口和视频接口.计算机网络技术的使用使显示制作、处理、存储和传输更加安全、迅速、可靠。

采用网络系统控制技术,可以和体育馆网络联网.集图形制作播放、艺术字型制作播放、二、三维动画片制作播放等功能于一体，界面美观友好，全中文菜单操作方便.其各项功能可由用户自由组合后，进行循环播放并自动切换,且各项均可分别实行定时、定速。

3.1基本功能：●功能强大:多种显示方式，可以通过键盘、鼠标等不同的输入手段输入文字、图象等信息，文字可以放大、缩小、拷贝等编辑处理,图像可以通过软件的修改、编辑，有各种字体、字形、色彩选择，插入各种显示方式，各种编排可自由组合、定时，达到理想的显示效果;●界面友好：全中文菜单,操作简便，节目制作播放用鼠标点按即可。

●丰富的显示方式:不同的显示方式使屏体每一幅图案、单调的文字更有吸引力,画面的动感，提供滚动、移动、中开、中合、闪烁、淡变、飞动显示、反白、百面窗、旋转、飘雪等多种不同的显示方式。

●广阔的视频扩展功能：可外接电视、录像、DVD等视频信号,视频窗口大小可在任意LED显示屏调整,图像更完整、清晰.●简便的操作:本软件是一个包括各中播放软件的大型软件包，各项功能可任意组合，制作成剧本播放,可定时循环自动播放；播放时可以单步播放；也可随时暂停,从暂停处重播放时间,方便使用.●再编辑功能：本系统有一种全新的表现形式,就是对视频图像可以再编辑，如：叠加字幕、动画，以视频图像为背景，叠加其他图像.3.2屏幕播放软件●支持所有视频播放软件,该软件是专门用于LED节目的制作与播放，设计思想上的力求方便、实用，便于用户操作。

LED全彩显示屏技术方案书第一部分LED显示系统整体规划一、LED显示系统设计1、设计依据和标准1．1、显示屏系统设计原则实用性：满足半户外全天候条件下使用，能实现公文、图文信息、视频的播放以及大型活动显示信息的要求。

可靠性：整个系统的硬件与软件能够长期稳定运行，能保证日常信息播放顺利进行，能实现显示与音响同步。

兼容性：系统能够接入各种视频和计算机信号，能够与网络接口。

先进性：采用全彩色LED显示屏的先进技术和材料进行建设，保证显示屏系统的先进性，使之能满足实际应用并在一段时间内处于领先地位。

性能价格比：整个系统的性能价格比高。

系统操作简单维护量少，软件可以轻松升级并向下兼容。

有效降低系统的总体拥有成本（TCO）。

1.2、显示屏系统设计目的显示屏系统设计的目的：在充分了解、理解用户需求的基础上，利用本公司的世界领先的专业技术和丰富的经验为用户设计能够完全满足用户需求的，具有最高性能价格比高的显示屏系统方案。

1.3、显示屏系统设计依据和标准LED显示屏通用规范SJ/T 11141-2003LED显示屏检测方法SJ/T 11281-2003发光二极管固体显示器总规范GJB2146-1994单色显示管测试方法GB/T12571-1990电光源的安全要求GB7248-1987中国电气装置安装工程施工及验收规范GBJ232-82电工电子产品基本环境试验规程，试验A：低温试验方法GB2423.1-89电工电子产品基本环境试验规程，试验B：高温试验方法GB2423.2-89电工电子产品基本环境试验规程，试验Ca：恒定湿热试验方法GB2423.3-89 建筑与建筑综合布线系统工程设计规范CECS 72.95电子测量仪器的安全要求GB4793-84电子测量仪器振动试验GB6587.4-86电子测量仪器运输试验GB6587.6-86电子测量仪器质量检验规则GB6593-86电子测量仪器可靠性试验GB11563-89电子测量仪器包装、标志、储存要求SJ/T10463-93建筑防雷设计规范GBJ 57-83钢结构设计规范GBJ17—88钢结构工程施工质量验收规范GB50205—2001IEC 60950CE 89/336/EEC，92/31/EEC，73/23/EEC，93/68/EEC2、显示系统组成框图LED全彩屏系统部分主要包括全彩显示屏屏体、全彩显示屏控制器、控制电脑、配电设备、光纤或5类双绞线、音视频设备和控制、温度检测设备，图像监控设备、播放软件、控制软件、监控软件等组成，可以高质量地播放视频信号（全彩屏）、计算机信号。

LED室内全彩色显示屏设计方案目录LED室内全彩色显示屏 .................................................................................................................. - 1 -设计方案 ......................................................................................................................................... - 1 -目录 (4)一、公司简介 (5)二、产品介绍 ................................................................................................................................. - 5 -2.1、LED显示屏系列 (5)2.2、LED显示屏行业软件 (6)2.3、LED显示屏主要运用于 (6)三、LED显示屏系统示意图 .......................................................................................................... - 6 -四、LED全彩功能及特色介绍 ...................................................................................................... - 6 -五、LED全彩显示系统硬件介绍................................................................................................ - 8 -5.1发光点 (8)5.2反射灯罩 (8)5.3驱动方式 (8)5.4单元尺寸 (8)5.5均匀性 (9)5.6视角 (9)5.7平整度 (9)5.8亮度 (9)5.9散热 (9)5.10可维护性 (9)六、LED全彩显示系统视频技术介绍...................................................................................... - 10 -6.1DVI视频技术 (10)6.2恒流源驱动技术 (10)6.3非线性校正 (11)6.4色座标空间变换 (12)6.5色温处理 (12)6.6色彩真实再现 (12)6.7边缘增强 (12)6.8降噪 (12)6.9对比度处理 (13)6.10帧同步 (13)6.11运动补偿 (13)6.12静态网格 (13)七、计算机及外设基本配置 ....................................................................................................... - 14 -八、控制设备 ............................................................................................................................... - 14 -九、选型依据 ............................................................................................................................... - 14 -9.1数字开关电源 (14)9.2电路板 (15)9.3接插件 (16)9.4通讯线 (17)9.5IC器件 (17)十、系统软件 ............................................................................................................................... - 18 -10.1基本功能 (18)10.2基本操作 (19)10.3基本方式 (19)10.4基本特点 (19)10.5发行介质 (20)十一、工程进度计划 ................................................................................................................. - 20 -11.1方案设计 (20)11.2原材料/设备采购 (21)11.3外协加工/生产 (21)11.4现场及准备阶段 (21)11.5安装调试阶段 (21)十二、工程实施计划 ................................................................................................................... - 22 -12.1工程管理机构及职能 (22)12.2工程管理职责 (22)12.3现场工程计划 (23)12.4设备安装调试 (23)12.5安装工艺参数 (24)十三、施工管理 ........................................................................................................................... - 25 -13.1封闭管理 (25)13.2场地管理 (26)13.3材料堆放 (26)13.4文明施工 (26)13.5进场计划及施工平面管理 (26)13.6制造商的责任范围 (27)13.7业主方配合条件 (27)十四、调试说明书 ....................................................................................................................... - 28 -14.1调试目的 (28)14.2编制依据 (28)14.3调试内容与步骤 (28)十五、产品质量保证 ................................................................................................................... - 29 -十六、产品售后服务保证 (30)十七、LED显示屏各项技术参数 (31)一、公司简介某科技有限责任公司是一家新一代高科技的实体企业，凭借临近中关村科技园的优势，从事LED显示屏，灯具的研发、生产、销售和工程施工。

LED全彩显示屏技术方案书成都市武侯区巨通网络科技第一部分LED显示系统整体规划一、LED显示系统设计1、设计依据和标准1.1、显示屏系统设计原则实用性：满足半户外全天候条件下使用，能实现公文、图文信息、视频的播放以及大型活动显示信息的要求。
