P4室内全彩高清LED显示屏设计方案LED显示屏系统作为光、电、声结合的多媒体高科技产品，主要包括以下部分：一、显示屏体二、控制主机及通讯系统三、计算机及计算机外设四、视频外设五、系统软件显示屏体显示屏的控制线路接收来自计算机的信号，通过驱动电路，使LED二极管发光。
显示屏由LED发光器件和控制电路组成，整个显示屏由结构相同的箱体组成，箱体可以互换，这将使得屏体的安装、维护，更为简洁、方便。
显示屏的面积可根据客户的要求，由数个箱体组成。
计算机及其外部设备在系统中，屏体播放的内容都是由计算机制作、处理，然后通过线路传输给显示屏体的控制系统。
计算机外部设备，如扫描仪，可输入各种图片到计算机。
视频外设在显示屏上可以显示视频信息。
视频信息的输入通过视频外设，如电视机、VCD机、录像机、摄像机等。
音频设备显示屏连接功放、音箱后，可播放音乐，也可和屏体同步播放新闻、广告等信息，实现声像同步，使屏体的显示更具有感染力、更具有轰动效应。
第二章、系统特点一、亮度可调：二、远距离传送：采用先进的数据传输技术，使用千兆网高速数据通讯芯片，支持无中继的远距离传输，同步视频屏通讯距离大于100米,实测120米。
三、软件兼容强：具备软件开放式结构。
显示屏可使用 DOS操作系统也可使用WINDOWS98、WINDOWSNT WINDOWS2k WINDOWSXP操作系统。
四、防尘、防潮、防盐雾。
我们采取了如下防护措施：PCB及焊点防护采用的防护标准，焊锡采用抗氧化的锡膏，线路板具有绿油隔氧层。
从插件、焊接、清洁、烘干到“三防”液的喷涂，全过程均为专业化设备完成，防护有效期达10年。
五、快速安装、拆卸箱体为了使显示屏的结构设计便于拆装和搬动。
对此，我们作了如下设计：选用了箱体结构，普通劳力即可完成显示屏拆卸和装配工作。
六、专业安全的配电系统显示屏的配电技术是保证系统正常可靠工作的必要保证，忽视这方面会造成重大事故，甚至引起重大事故，甚至火灾。
我公司在配电方面进行专业的研究并推出了安全可靠的配电系统。
该系统可以实现自动开关屏幕、屏幕亮度自动调节等功能。
第三章显示屏系统原理简介一、信号部分1.1 信号部分原理图二、设计显示屏达到以下要求：1、视频播出功能1)、可以直接接入播放有线电视节目、转播广播电视及卫星电视、实时显示彩色视频图像，实现现场转播；具有电视画面上叠加文字信息，全景，特写，慢镜头，特技等实时编辑和播放功能；2）、播放摄像机信号，清晰、无闪烁的实进显示视频图像，实现各种节目的现场直播；3）、播放录像机、影碟机（TV、VCD、DVD、LD）等视频节目，满足文艺活动的基本需求；4）、可以播放A VI、MPEG等格式的文件；5）、亮度、对比度、饱和度、色度可以通过软件调节；6）、具有移动补偿功能7）、有一路音频信号提供给功放使用，并预留至少2路摄像视频输入接口8）、具有与微机同步显示功能，即所谓的所见即所得；具有声音接口，可达到声像同步；9）、不会有“拖尾”、“频闪”、“水波纹”等图像处理较差现象2、信息发布功能1）、可以显示各种计算机信息、图形、图画及二、三维动画等，具有丰富的播放方式，显示滚动信息、通知、标语口号等，存储数据信息容量大;具有同时播放左、中、右（三块）不同比例或相同比例的图像及文字的功能；2）、有多种中文字体和字型可供选择，还可以输入英文、法文、德文、希腊文、俄文及日文等诸多的外文；3）、播出系统具有多媒体软件，可灵活输入及播出多种信息；可播放文本信息，播放形式可滚点、滚行、引入引出模式、可上移、左移，消息可循环播出。
字体、字号可任意选择、可设置播放速度，另外多条消息可同时播出、或与动画、图像同时播出。
4）、可进行日期、时间显示或字符串、表达式显示；5）、用于国家政策、法规及服务承诺的宣言；6）、其他公众信息的发布；第四章单元显示板介绍1．显示板正面照片：2．显示板全红色3．显示板全蓝色4．显示板全绿色5．显示板绿蓝双色6．显示板蓝红双色7．显示板扫描8．显示屏主要技术参数信号连接方式CAT5超五类网线传输操作系统平台WINDOWS（2000、XP、Vista/7）信号格式（用视频处理器）AV,S-Video,VGA,DVI,HDMI,SDI,DP控制距离国标网线传输距离为100米；单模光纤传输距离可达10公里。

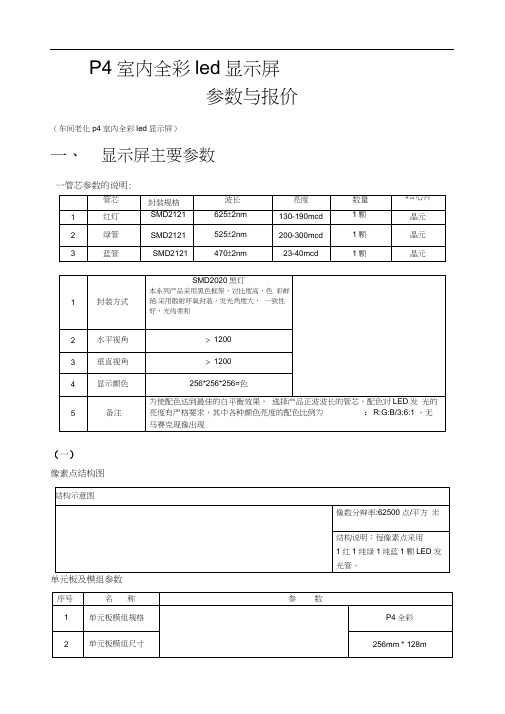

10．安装方式□悬挂式□落地式□嵌入式□壁挂式□双立柱□单立柱模组尺寸第五章显示屏具体参数1、管芯参数LED 波长（Typ）型号品牌视角620-625nm SMD2020国产芯片120°520-525nm465-470nm屏体波长控制在2.5nm之内，屏体亮度≥ 1800cd/㎡2、标准单元托架（1）512X256X15托架尺寸：512mm×256mm×15mm 模组个数4个/托分辨率：128点（W）×64点（H）实像素点数8192重量（kg/个）0．9kg 面积(㎡) 0.131072㎡平均功率29W 最大功率72W/m2 3、P4全彩屏箱体体参数箱体尺寸面积（长）512MM ×（高）512MM = 0.262144 m2箱体材料铝屏体屏体解析度（长）128点× (高) 128点= 16384点4．具体特点：（1）、灯管的选用目前国际国内市场上LED灯品种繁多，随着国内芯片技术和封装技术的提高。
如今在世界上著名的有美国CREE、美国AXT以及台湾光磊、杭州士兰明芯等，国内品牌杭州士兰明芯待以其稳定的性能、长寿命低衰减先进的技术在国内广大的显示屏幕生产厂家及最终用户中得到了一致好评，享有极高声誉。
同时他的价格底，性价比高，P4采用SMD2020三合一表贴灯设计，新颖面罩，颜色混合更均匀,高密度像素使画质更清晰视角更宽；（2）、台湾聚积恒流驱动IC的选用台湾聚积是目前显示屏领域应用最广泛的恒流驱动芯片。
同时它的性能稳定、输出电流通道宽、输出电流值不受负载端电压影响、输出电流值精确度高等特点得到显示屏领域的认可。
恒流驱动IC一流的PCB电路设计实现高灰度高刷新率设计；灰度等级>4096级，刷新频率>500Hz以上; 使得LED显示屏在呈现图像时无任何延迟、拖影现象；（3）、国家标准线材和PCB板采用一级板材和铜皮厚度1.5OZ。
国家标准线材和PCB板采用一级板材和铜皮厚度确保了LED显示屏良好的电子性能、使用寿命和用电安全，大面积一体化的PCB设计保证了整屏的无缝拼接，其他材料我司都采用国内优秀品牌，确保LED显示屏正常使用。
确保LED 显示屏的使用寿命。
（4）、电源的选用开关电源是显示屏系统中应用寿命最短的部件，因此在此产品的选择上，我公司选择业内知名的常州创联电源,其有如下性能特点：●电源直流输出的纹波小，瞬态响应快：电源输出稳定的电压，对用其供电的电路抗干扰性有好处，保证电路工作稳定。
●保护电路：随着使用温度的增加，电源会自动保护，停止动作，这样可以增加显示屏的使用寿命。
另外，在对电源误操作的情况下，电路也会自动保护自来，除了电源自身的寿命外也保护了整个供电线路安全。
●使用寿命长：电源是LED显示屏中频繁和持续使用的一个部件，它的使用寿命直接影响了显示屏的正常的使用，因此，长的使用寿命是电源选用时候要考虑的问题。
●输出的电压可调节：由于LED显示屏业的特殊性，它要求在一定的情况下通过调节供电电压来改变LED灯的工作电流，从而改变LED的亮度，从而在节能方案设计上，4.2-5V供电，耗电量小，节能20%上图：电源5、显示屏的控制特性和功能:●显示屏有智能的上电系统。
可以定时地全LED显示屏上电，同时也可以通过电脑对显示屏进行上电或关闭。
●显示屏有亮度感应的功能。
它可以使显示屏在白天时达到足够的亮度在太阳下同样能显示清晰的画面，刺激大众的眼球吸引观众注意。
而晚上又适量地降低显示屏的亮度，做到不影响附近居民的休息。
减少居民及司机的投拆。
●显示屏先进的视频处理功能。
能实现无缝切换、淡入淡出切换；任意画中画（PIP）、画外画（POP）显示，高清字幕图标叠加；能实现摄像机（SDI\HDSDI）输入、电视直播输入；直接切换7路输入信号源其中包括1×SDI\HDSD、1×HDMI、1×DVI、1×VGA、2×CVBC、1×DP(DisplayPort).●先进的散热系统。
显示屏工作会产生好大的热量，加上白天太阳直晒黑色显示屏面罩会引收热量。
没有一个良好的散热系统会直接影响LED显示屏的使用寿命。
所以我们采用空调散热的方法，在外温高于30度时开启。
而保证显示的使用寿命和正常工作。
●最新DVI 接口技术使用DVI 接口的优点如下：采用DVI接口，开发的LED显示系统可直接从PC机的DVI接口取数，不需要银河卡之类的专用显卡，也不需要特殊的采集卡，可不受PC机的限制。
同时由于DVI是工业标准所以虽然带宽高达83MHZ，也能很好地工作。
现在DVI可支持VGA（640×480）到HDTV（1920×1080）和QXGA（2048×1536）的所有显示模式。
采用DVI接口开发的LED显示系统，在获得稳定可靠的显示数据的基础上，还能将许多重要的功能集成在一起，例如：①无数据损失, ②不受到PC机限制, ③方便升级,一般显示卡内存为64M，而该卡内存为128-256M,④窗口位置和大小的调整；⑤屏幕锁定和黑幕控制；⑥帧频高达60HZ ⑦4096级灰度，非线性调整输出，更适合人眼观看；⑧16级屏体亮度控制；⑨单元板红、绿、兰三色亮度分别可调，消除马赛克。
●软件技术功能及指标软件技术的指标※配备中文简体WINDOWS 7/xp操作系统软件。
※显示屏专用播放软件：中文界面，兼容性强，提供多种种显示效果并控制显示效果的输出。
提供人工录入界面。
提供多种消息的编辑、排版和剪接等功能。
提供播放节目和播放内容的编排功能。
提供对大屏幕显示系统数据库管理与维护的功能。
提供对整个系统运行的监视和控制功能。
※杀毒软件：专业的杀毒软件。
※能够实现多种文字多种字体的显示，能够与多种辅助设备相连接。
※多种特技显示功能，如：文字显示——对汉字、西文字母、标点、数字、符号等字符，以下计算机汉字库组字模式为准，转换成统一的显示的标准格式，以实现多种文字多种字体的混合显示。
※设备接口：软件应有智能的设备接口功能，能与电视机、录像机、卫星接收机、摄象机、接收机和转换多种音、视频信号进行输出显示。
※特技显示：左右移动、上下滚动、左右展开、上下展开、闭和展开、简单动画、立即显示、平滑上卷、文字闪烁、放大、随机显示及淡入淡出等特技功能。
※系统应具有最新的LED像素共享技术。
