CRT显示器讲解

显 示 器 维 修 目 录 第一章 显示器概述 第二章 基本电路 第三章 二次电源电路 第四章 行推动（激励）电路 第五章 行宽调整和自动S校正电路 第六章 场输出电路 第七章 节能省电电路 第八章 显示器开关电源电路 第九章 亮度控制和消隐电路 第十章 视放电路 第十一章 CPU电路 第十二章 高压包电路 第十三章 二次降压电路 第十四章 高压分离电路（双行管电路） 第十五章 维修实例 第十六章 单元电路检修思路 第一章 显示器概述 一、 调节图标 对比度：调整图像信号的明暗程度 亮 度：调整背景光栅（即调节控制栅极的电压）

水平宽度调整：H.SIZE 垂直幅度调整：V.SIZE 行相位调整：单一的图像位置调整 场中心调整：背景光栅跟随图像移动

枕形调整 二、 荧光屏

荧光屏壁内侧涂有三基色荧光粉（红、绿、蓝）

☆注意：通电时不可揭开高压帽，不可触摸高压嘴（肚脐眼），内有二万到三万伏高压。尾管上套有磁环（用软磁铁构造），石墨导电层的地为显示器的地。

三、 显像管的基本构成

灯 丝：加6.3V的直流电压给阴极加热（HT） 阴 极：加正几十伏直流电压，表面涂一次金属活性物质，受热向外发射电子

控制栅极：负几十伏直流 加 速 极：加正几百伏直流电压，使阴极发射的电子，以更快的速度轰击荧光粉点

聚 焦 极：加正几千伏直流电形成电子透镜 高压阳极：加2万多伏的高压在内部石墨导电层，以产生强大的电场力

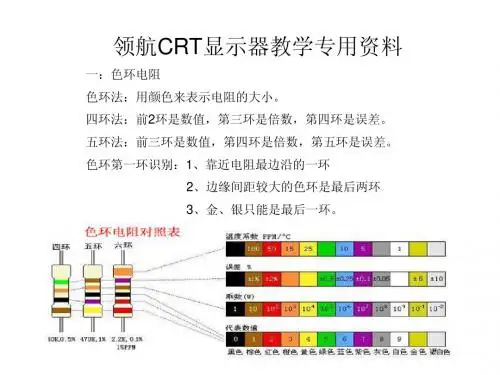

显像管各极电压的高低对光栅和图像亮度的影响： (1) 高压阳极2万多伏高压越高，光栅和图像越亮。 (2) 加速极正几百伏的电压越高，光栅和图像越亮。 (3) 控制栅极负几十伏的电位越高，光栅和图像越亮。 (4) 灯丝的电压越高，光栅越亮。 (5) 阴极正几十伏的电位越低，光栅越亮。 四、 电子元器件符号含义 电阻：R 电容：C 电感：L 二极管：D 稳压二极管：ZD 三极管：Q 场效应管：Q 三极管B C E 场效应管G D S 集成电路：IC 变压器：T 跳线：J 晶振：X 正温度系数热敏电阻：PTC (PR) 负温度系数热敏电阻：NTC (NR) 继电器：RY 测试点：TP 可调电阻：VR 开关和微动开关：SW 保险电阻：FB 排插座：P

五、 主板上常用集成电路 TDA9302 场输出芯片（即场块放大器） TDA9111 行场振荡芯片，交流信号产生源，具有一定频率的交流电 LM1279 视频前置放大芯片用以驱动三基色阴极 LM2438 视频末级放大芯片用以驱动三基色阴极 24CO4 外存储器（EEPROM）一般为2K/4K/8K/16K 74LS14P 数字门电路，反向器 UC3842 电源管理芯片，内置振荡器

六、 显示器主板维修时参考物理框图

七、 显示器功能方框图

FBT：高压包 H.SYNC：行同步信号V.SYNC：场同步信号 八、 各部位损坏几率统计 行扫描电路：占40% 电源电路 ：占30% 场扫描电路：占15%-20% 视放电路 ：占15%-20% CPU ：＜5 行场振荡 ：＜2

九、 行管上加的直流电压

①能量来源过高会造成行管损坏 ②如果掺杂了交流杂波会造成行管损坏 ③行管B极控制信号如果不正常，也会造成行管损坏 ④如果前级有交流杂波带入，后级的频率会不正确

十、 显示器的分类 1. 按显示颜色分类 CRT显示器按显示颜色可以分为单色显示 器和彩色显示器两种 （1）单色显示器：只能显示一种颜色，绿 色（Green）、黄色（Yellow）、琥珀色（Amber）或纸白色（Paper White）。 （2）彩色显示器：可以显示16色、16位增 强色、256色或24位增强色等多种色彩丰富的颜色。 2．按视频输入信号的方式分类 （1）模拟显示器（视频输入信号是模拟信号） （2）数字显示器（输入信号是分离式的TTL脉冲信号可以是单色或彩色） 3. 按显卡接口分类 （1）MDA 单色显示器 显示单色 （分辨率为720*350） （2）CGA 彩色显示器 显示4种颜色 （分辨率为320*200或640*200） （3）EGA 彩色显示器 显示16种颜色 （分辨率为640*350） （4）VGA 彩色显示器 显示256种颜色 （分辨率为640*480，640*400，640*350） （5）SVGA 彩色显示器 显示256种颜色 （分辨率为640*350，640*400，640*480），（800*600，1024*768，1280*1024或者更高） 4 . 按扫描频率分类 （1）单频显示器（行扫描频率固定不变） （2）多频显示器（目前市场上的主流显示器） 十一、显示器的结构 1. 物理结构 （1）外部： ① 外壳 ② 控制面板（模拟控制按钮、单键飞梭、数控型按钮） ③ 底座 ④ 显示屏 （2）内部： ① 金属屏蔽罩 ② 显像管（管座、电子枪、荫罩、荧光膜、荧光屏） ③ 偏转线圈（行偏转线圈、场偏转线圈） ④ 消磁线圈 ⑤ 视频板 ⑥ 色纯汇聚校正组件 ⑦ 光栅旋转线圈 ⑧ 主电路板（开关、电源输入接口、信号输入接口、CPU等电子元件）

2. 电路结构 ① 显示器开关电源 ② 系统控制电路 ③ 视频信号处理电路 ④ 同步信号处理电路 ⑤ 行扫描电路 ⑥ 场扫描电路 ⑦ 视频放大电路 ⑧ 显像管附属电路（亮度控制电路、白平衡调整电路、关机消亮点电路、行场消隐电路、动态汇聚电路、光栅旋转电路、消磁电路）

十二、 显示器的主要技术参数 1. 像素和分辨率 像素是指屏幕上能够独立控制颜色和亮度的最小单位；分辨率是指在屏幕上的单位面积上有多少个像素点，它是图像清晰程度的标志。在CRT显示器中像素有红，绿，蓝三种颜色的荧光点组成，像素点越多，表示显示器的图像越清晰。

2. 点距和栅距 点距就是指显像管上的两个最接近的同色荧光点之间的直线距离。点距是显像管重要参数之一，单位是毫米。点距越小，影像看起来越清晰。一般显示器点距为0.2—0.28mm，若17吋显示器的点距大于0.28mm就会导致图像模糊不清。栅距是指条栅状荫罩式显像管平行的光栅之间的距离。一般在0.25mm以下。 3. 显像管 显示器之间最大的差别就是显像管，在相同的可视面积下，显像管的品质是决定显示器性能是否优越最关键的因素。通常所说的显示器尺寸就是指显像管尺寸，一般用英寸（吋）表示。目前主流的纯平显像管制造厂商有LG（未来窗）SAMSUMG（丹娜管）SONY（特丽珑）三菱（钻石珑）日立（锐利珑）等品牌。

4. 荫罩 分为孔状荫罩和条栅状荫罩两种类型。它安装在与荧光屏内壁距离很近的地方，并与阳极相连。由很薄的钢板制成。上面开有40多万个小孔。它的作用是在于保证三个电子束共同穿过同一个荫罩孔，准确的激发荧光粉，使之发出红、绿、蓝三色光。是显像管的造色机构。

5. 扫描频率 显像管电子枪发射出的电子束在行偏转磁场的作用下从荧光屏的左上角开始，向右做水平扫描（称为行扫描正程），扫完一行后迅速又回到左边（称为行扫描逆程）；如此逐次扫描直至到屏幕的右下角，工作完成了整个屏幕一帧（称为场正程），接着从右下角跳至左上角继续扫描（称为场逆程）。 行扫描正程时间+行扫描逆程时间称行周期，其倒数为行频。 电子束每秒在屏幕上的扫描水平线称为水平刷新率。 场扫描正程时间+场扫描逆程时间称场周期，其倒数为场频。 每秒在屏幕上显示的图像数称为垂直刷新率。 行频分别与场频、分辨率成正比，场频越高或者水平线数越多，要求的行频也越高。反过来说，行频越高，则允许显示器分辨率可变范围越大，场频也越高，显示器越好. 行频=场频*电子束水平扫描线数÷0.93 行频又称为“水平扫描频率”，指电子枪每秒在荧光屏上扫过的水平线的数量，其值等于“场频 × 垂直分辨率×1.04”，单位为KHz（千赫兹）。行频是一个综合分辨率和场频的参数，该值越大，显示器可以提供的分辨率越高，稳定性越好。以1204×768的分辨率、85Hz的场频为例，显示器的行频至少应为 68KHZ,目前CRT显示器比较主流的行频系列是：70KHz,85（86）KHz,96KHz等。 行频就是Y轴坐标对应的像素刷新的频率，就是一秒内刷新多少次； 场频就是X轴坐标对应的像素刷新的频率。 6. 视频带宽 所谓带宽是显示器视频放大器通频带宽度的简称，一个电路的带宽实际上是反映该电路对输入信号的响应速度。带宽越宽，惯性越小，响应速度越快，允许通过的信号频率越高，信号失真越小，它反映了显示器的解像能力。带宽低，则信号失真太大，带宽高，会造成不必要的浪费。这是因为带宽达到一定值后若再增加，对某一频率的信号来说其波形的改善十分有限，而为增加带宽所付的代价却非常昂贵，所以要折衷考虑。 带宽=场频*(电子束水平扫描线数÷0.93)*(每条水平扫描线上的像素个数÷0.8）视频宽带是指每秒电子枪扫描过的总像素数，单位为MHZ（兆赫）。 带宽=水平分辨率×垂直分辨率×场频（画面刷新次数） 带宽=水平像素（行数）×垂直像素（列数）×刷新频率/0.7（有效系数） 例如：分辨率1024×768、刷新频率85HZ的画面，所需要的带宽为： 带宽=1024×768×85/0.7=97MHZ 视频带宽是显示器的最基本的频率特性。带宽越宽则表明显示器电路可处理的频率范围带宽的值越大，显示器性能越好,相应的价格也会更高。 一般100MHZ左右的显示器带宽已经默认为一个基本
