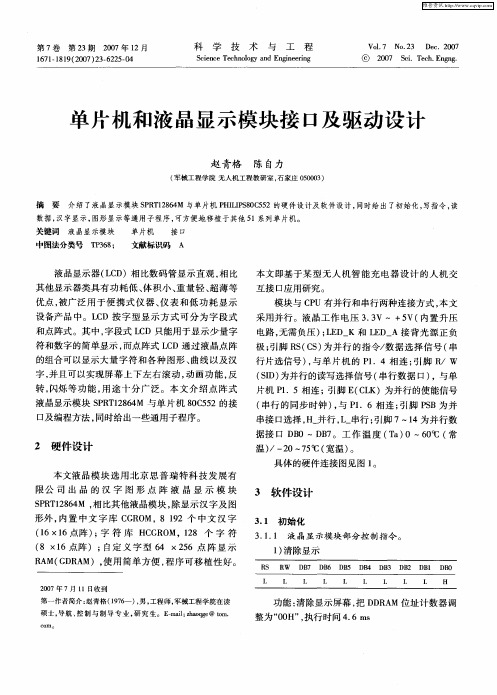

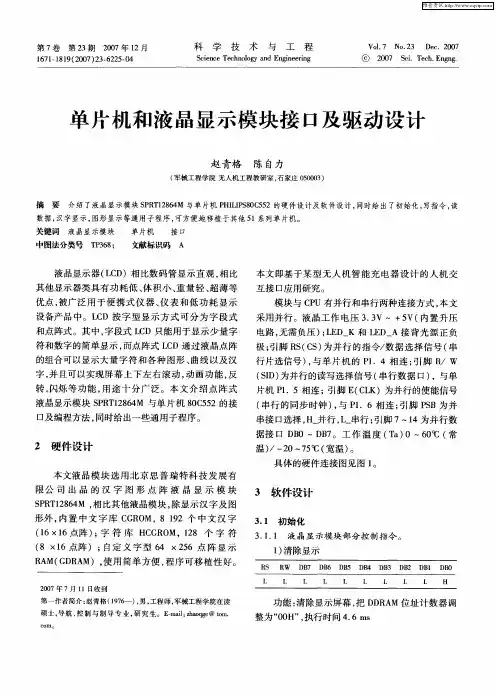

单片机显示器及其接口

单片机外部设备的接口设计与实现随着科技的不断发展，单片机在嵌入式系统中的应用越来越广泛，成为了许多电子产品的核心控制器。

在实际应用中，单片机往往需要与各种外部设备进行交互，如显示器、键盘、传感器等，这就需要设计并实现合适的接口来连接外部设备与单片机，以实现数据的传输和控制。

一、接口设计单片机外部设备的接口设计是一项重要的任务，它需要考虑以下几个方面：1. 引脚定义：接口设计首先需要确定单片机的引脚分配，包括输入和输出的引脚数量及其功能。

一般来说，单片机的引脚数量有限，因此需要合理分配引脚，以满足不同外部设备的需求。

此外，还需要根据外部设备的特性，选择合适的引脚来实现数据传输和控制。

2. 电气特性：接口设计还需要考虑电气特性，包括电压、电流和信号的稳定性等。

外部设备一般有不同的电气特性要求，需要通过适当的电平转换电路来实现与单片机的兼容。

另外，信号的稳定性也是接口设计的重要考虑因素，需要采取合适的抗干扰措施，以确保数据的可靠传输。

3. 通信协议：接口设计还需要选择合适的通信协议，以实现单片机与外部设备之间的数据传输和控制。

常见的通信协议有串行通信协议（如UART、SPI和I2C）和并行通信协议（如GPIO）。

选择合适的通信协议需要考虑数据传输速率、带宽和可靠性等方面的因素。

二、实现方法在接口设计确定后，需要选择合适的实现方法来实现接口的功能。

以下是几种常见的接口实现方法：1. GPIO：通用输入输出（GPIO）是单片机最常用的接口实现方法之一。

它可以将单片机的引脚配置为输入或输出，通过控制引脚上的电平来与外部设备进行数据传输和控制。

GPIO接口简单灵活，适用于一些简单的外部设备。

2. UART：串行通信接口（UART）是一种常见的通信协议，通过单个线路来实现数据的串行传输。

它可以提供可靠的高速数据传输，适用于与需要接收或发送大量数据的外部设备通信。

3. SPI：串行外设接口（SPI）是一种高速全双工的通信协议，通过4根线路来实现数据的传输和控制。

基于STM32单片机FSMC接口驱动LCD的配置与分析概述：STM32单片机是一款高性能、低功耗的32位ARM Cortex-M系列微控制器。

它具有丰富的外设接口，其中包括FSMC（Flexible Static Memory Controller）接口，用于连接外部存储器，例如LCD显示器。

本文将详细介绍如何配置和驱动LCD显示器，以及分析FSMC接口的工作原理。

一、LCD驱动接口配置1. 在STM32的标准外设库中，FSMC的配置函数位于STM32F10x_stdperiph_driver库的stm32f10x_fsmc.c和stm32f10x_fsmc.h文件中。

通过这些函数，可以配置FSMC接口的参数，以使它能够连接和驱动LCD。

2.首先，需要配置FSMC的时钟预分频值。

根据LCD的要求以及系统时钟频率，选择适当的预分频值。

这可以通过设置FSMC_BCRx寄存器中的MBKEN和PS字段来实现。

3.然后，需要配置FSMC的存储芯片选择使能信号（CSEN）和片选信号（ALE）。

这可以通过设置FSMC_BCRx寄存器中的CSEN和ALEN字段来实现。

4.接下来，需要配置FSMC的读写延迟、数据宽度、存储器类型等参数。

这可以通过设置FSMC_BTRx和FSMC_BWTRx寄存器来实现。

5.最后，需要配置FSMC的地址线、数据线和控制线的映射关系。

这可以通过设置FSMC_BCRx寄存器中的MWID、MTYP、MUXEN、MWID和NWID 字段来实现。

二、FSMC接口工作原理1.FSMC接口是一种高速并行接口，它通过多路复用来连接不同的外部存储器。

它具有独立的读/写数据线和地址线，以及控制线，用于选择读/写操作和片选信号。

2. FSMC接口支持不同类型的存储器，例如SRAM、NOR Flash、NAND Flash和LCD。

每种存储器都有不同的时序和接口要求。

3.FSMC接口的时序参数主要包括时钟预分频值、读/写延迟、数据宽度和地址线宽度等。

单片机原理及其接口技术
单片机是一种能够实现控制、数据采集、运算处理等功能的微处理器
技术，是拥有最广泛应用范围的控制芯片之一、单片机中主要包括由编程
器芯片（CPU）、内存、外围电路元器件以及相关的接口技术组成，正是
由于单片机的优势，其在智能家居、智能物联网、汽车电子等领域得到了
广泛的应用。

单片机接口技术是一种实现硬件和软件之间通信的技术，它确保系统
的稳定性和可靠性。

接口技术主要有I/O接口、传输接口、外设接口、模
拟量接口、通用接口、串行接口和无线接口等。

I/O接口是单片机的核心技术，它是用来实现硬件和软件间的任务交
互的接口，通过I/O接口，可以实现软件和外围设备之间的信息传输，它
由多种I/O接口技术，如串口口、并口、中断口和DMA（Direct Memory Access）组成，用于实现与外部设备的连接。

外设接口是一种实现单片机与外设之间的接口技术，它要求使用特定
的接口类型来连接数据。

外设一般包括存储设备、显示器、键盘、投影仪、打印机等，外设接口可以用来控制外设，传输数据，收集外边设备的信息。

外设接口主要有USB接口、SCSI接口、GPIO接口、I2C接口、SPI接口等。

单片机原理接口及应用单片机是一种集成电路芯片，包含了中央处理器、存储器和各种输入输出接口等基本组成部分。

单片机通过其接口与外部设备进行通信，实现各种应用。

1. 数字输入输出接口(Digital I/O Interface):单片机通过数字输入输出接口连接外部设备。

通过设置相应的寄存器和引脚配置，单片机可以读取外部器件的状态，并且能够控制外部器件的输出信号。

数字输入输出接口常用于连接开关、LED、蜂鸣器等设备。

2. 模拟输入输出接口(Analog I/O Interface):单片机的模拟输入输出接口可以将模拟信号转换为数字信号，或将数字信号转换为模拟信号。

通过模拟输入输出接口，单片机可以实现模拟信号的采集和输出，例如连接温度传感器、光电传感器等。

3. 串口接口(Serial Interface):串口接口是单片机与外部设备进行数据传输的重要接口。

单片机通过串口接口可以与计算机或其他单片机进行通信。

串口的通信速度和传输协议可以根据具体需求进行设置。

4. I2C总线接口(I2C bus Interface):I2C总线接口是一种常用的串行通信协议，具有多主机、多从机的特点。

单片机通过I2C总线接口可以与各种器件进行通信，如传感器、实时时钟等。

5. SPI接口(Serial Peripheral Interface):SPI接口是一种高速同步串行通信接口，常用于单片机与外部存储器、显示器和其他外设的连接。

SPI接口可以实现全双工通信，具有高速传输的优势。

6. 中断接口(Interrupt Interface):中断是单片机处理外部事件的一种方式。

通过中断接口，单片机可以响应来自外部设备的信号，并及时处理相应的事件，提高系统的实时性。

以上是单片机的一些常用接口及其应用。

不同的单片机具有不同的接口类型和功能，可以根据具体的应用需求选择合适的单片机型号。

单片机接口技术简介单片机是一种集成了处理器、存储器和各种输入/输出（I/O）接口功能的微型计算机系统。

单片机常用于嵌入式系统中，广泛应用于家电、汽车、医疗设备、通信设备等领域。

而单片机的接口技术则是连接单片机与外部设备之间的桥梁，它是实现单片机与外部环境交互的关键。

单片机接口技术主要包括数字接口和模拟接口两种类型。

数字接口用于数字信号的输入输出，而模拟接口用于模拟信号的输入输出。

下面将依次介绍这两种接口技术。

数字接口技术是单片机与数字设备之间进行数据交换的一种方式。

常见的数字接口技术有并行接口、串行接口和通用串行总线（USB）接口。

1. 并行接口是将数据以并行方式传输的接口技术。

它通过多条数据线同时传输数据，传输速度较快，适用于要求高速数据传输的场景。

常见的并行接口有通用并行接口（GPIO）、外部存储器接口（EMI）等。

2. 串行接口是一种将数据逐位按顺序传输的接口技术。

与并行接口相比，串行接口需要较少的数据线，占用的引脚较少，适用于对引脚数量有限的场景。

常见的串行接口有串行外设接口（SPI）、I2C接口、异步串行通信接口（UART）等。

3. 通用串行总线（USB）接口是一种广泛应用于计算机和外部设备之间的接口技术。

USB接口具有热插拔、高速传输、兼容性好等特点，广泛应用于各种外部设备，如键盘、鼠标、打印机等。

模拟接口技术是单片机与模拟设备之间进行数据交换的一种方式。

常见的模拟接口技术有通用模拟接口（ADC/DAC接口）和PWM（脉宽调制）接口。

1. 通用模拟接口（ADC/DAC接口）用于将模拟信号转换为数字信号（ADC）或将数字信号转换为模拟信号（DAC）。

ADC（模数转换器）将模拟信号转换为数字信号，以便单片机进行处理，而DAC（数模转换器）则将数字信号转换为模拟信号，以便控制外部模拟设备。

2. PWM（脉宽调制）接口是一种通过调节脉冲信号的高电平时间来控制模拟设备的接口技术。

PWM接口广泛应用于电机控制领域，通过改变脉冲的占空比可以控制电机的转速和转向。

单片机显示器接口在现代电子技术领域，单片机的应用日益广泛，而显示器接口作为单片机与外界交互的重要通道，其作用不可小觑。

要理解单片机显示器接口，首先得清楚什么是单片机以及显示器接口在其中扮演的角色。

单片机，简单来说，就是把一台计算机的主要功能部件集成在一块芯片上，形成一个微型的计算机系统。

它具有体积小、成本低、功能强大等优点，被广泛应用于各种智能化控制设备中。

而显示器接口，则是单片机与显示器之间进行数据传输和控制的桥梁。

通过这个接口，单片机能够将处理后的数据以图像、文字等形式在显示器上呈现出来，让我们能够直观地了解单片机的工作状态和处理结果。

常见的单片机显示器接口类型有多种，比如液晶显示器（LCD）接口和发光二极管（LED）显示器接口。

LCD 接口又分为段式 LCD 接口和点阵式 LCD 接口。

段式 LCD 通常用于显示简单的数字和字符，比如在电子表、计算器等设备中常见。

它的接口相对简单，只需要几根控制线和数据线就能实现数据的传输。

而点阵式 LCD 则可以显示更为复杂的图形和文字，其接口相对复杂一些，需要更多的控制线和数据线来控制每个像素点的显示。

LED 显示器接口也有不同的类型。

常见的有共阴极和共阳极两种接法。

共阴极接法是将所有 LED 灯的阴极连接在一起，通过控制阳极的电平来点亮相应的 LED；共阳极接法则相反，将所有 LED 灯的阳极连接在一起，通过控制阴极的电平来实现点亮。

在实际应用中，选择哪种显示器接口类型，需要根据具体的需求来决定。

如果只需要显示简单的数字和字符，且对成本比较敏感，那么段式 LCD 或者简单的 LED 显示器可能是不错的选择。

如果需要显示复杂的图形和高清晰度的文字，那么点阵式 LCD 可能更合适。

除了接口类型，显示器接口的控制方式也是一个重要的方面。

常见的控制方式有直接控制和间接控制两种。

直接控制方式下，单片机直接通过端口与显示器进行连接，通过对端口的读写操作来控制显示器的显示。

MCS-51与键盘、显示器的接口设计9.1LED显示器接口原理9.2 键盘接口原理9.1 LED显示器接口原理单片机应用系统中使用的显示器主要有:⏹发光二极管显示器，简称LED(Light Emitting Diode)；⏹液晶显示器，简称LCD(Liquid Crystal Display)；⏹CRT显示器LED 数码管的结构：①共阳与共阴＠单片机系统扩展LED 数码管时多用共阳LED:0”)点亮的,要求驱动功率很小；而共阴数码管段笔画是用高电平(“0”)点亮的，要求驱动功率较大。

公共阳极h g f e d c b aa b c dg ef h公共阴极h g f e d c b aa b c dg ef hh g f …… a h g f …… a高电平点亮低电平点亮接高电平LED 显示器结构和字段码关系D7D6D5D4D3D2D1D0dp g f e d c b a当LED 显示器与单片机连接时，一般是将LED 各发光二极管的引脚a 、b 、…g 、dp 顺序接到单片机的一个并行I/O 口上。

共阳LEDa b cdg ef hP1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7+5VAT89C51显示字形dp g f e d c b a共阳极段选码共阴极段选码0 1 2 3 4 5 6 7 8 9 A B C D E F “灭”1100000011111001101001001011000010011010100100101000001011111000100000001001000010001000100000111100011010100001100001101000111011111111C0HF9HA4HB0H99H92H82HF8H80H90H88H83HC6HA1H86H8EHFFH3FH06H5BH4FH06H6DH7DH07H7FH6FH77H7CH39H5EH79H71H00H 共阴极和共阳极7段LED段选码(字型码)二、LED显示器工作原理⏹在微机应用系统中使用LED显示块构成N位LED显示器。

单片机接口原理及应用
单片机是一种集成电路芯片，具有处理和控制数据的功能。

它通常拥有多种接口，用于与其他设备进行数据交互。

接口原理是通过引脚连接单片机与外部设备，实现数据传输和控制信号的发送与接收。

单片机的接口包括输入口和输出口。

输入口接收外部设备发送的信号，然后将信号转换为数字信号供单片机内部处理。

输出口将单片机内部处理的信息转换为电信号，发送到外部设备进行控制或输出。

常见的接口类型包括GPIO口、串口、并口、SPI接口、I2C
接口等。

GPIO口是通用输入输出口，可以实现数字信号的输
入和输出，常用于连接开关、按键和LED等。

串口是一种通
过连续传输数据的方式进行通信的接口，常用于连接计算机、传感器和外部设备。

并口可以同时传输多个数据位，常用于连接打印机、显示器和通信设备。

SPI接口和I2C接口可以实现
高速的串行数据传输，常用于连接存储器、传感器和其他外设。

单片机的接口应用广泛。

在工业控制方面，单片机可以通过接口连接传感器，实时采集环境参数，并根据需求进行控制或调整。

在智能家居方面，单片机可以通过接口连接各种设备，实现远程控制和智能化管理。

在嵌入式系统中，单片机可以通过接口连接存储器、显示器和通信模块，实现数据存储、显示和通信功能。

在电子产品中，单片机可以通过接口连接按键、触摸屏和LED等，实现用户交互和信息显示。

总之，通过合理利用单片机的接口，可以实现与外部设备的数据交互和控制，为各种应用提供了丰富的可能性。

单片机的输入／输出接口设计与实现方法单片机的输入/输出接口设计与实现方法概述：单片机作为嵌入式系统的核心组件，用于控制和处理外部设备的输入和输出。

输入/输出接口的设计和实现是单片机应用中的重要环节。

本文将介绍单片机输入/输出接口的设计原理与实现方法，包括数字输入/输出接口和模拟输入/输出接口两个方面。

一、数字输入/输出接口设计与实现方法：1. 输入接口设计：数字输入接口主要包括开关输入和按键输入。

开关输入一般采用继电器或者开关电路进行连接，可以通过读取端口的电平状态来获取开关的状态信息。

按键输入通常采用矩阵按键的方式，通过扫描矩阵按键的行列，可以实现多个按键的输入。

2. 输出接口设计：数字输出接口可以用于控制各种外部设备，如LED灯、继电器等。

通过设置端口的电平状态，可以实现对外部设备的控制。

常用的数字输出方式包括推挽输出、开漏输出和PWM输出。

3. 实现方法：数字输入/输出接口的实现方法主要有两种：基于端口操作和基于中断。

基于端口操作一般通过读写特定的端口来实现输入和输出功能。

基于中断的实现方法可以通过设置中断触发条件来实现对输入信号的响应，提高系统的实时性和效率。

二、模拟输入/输出接口设计与实现方法：1. 模拟输入接口设计：模拟输入接口主要用于接收模拟量信号，如电压、电流等。

常用的模拟输入接口包括模数转换器（ADC）和电压比较器。

ADC将模拟信号转换为数字信号，可用于采集传感器信号等。

电压比较器常用于判断电压信号是否超过某一门限值。

2. 模拟输出接口设计：模拟输出接口主要用于输出模拟量信号，如驱动电机、显示器等。

常用的模拟输出接口包括数字模拟转换器（DAC）和电流输出接口。

DAC将数字信号转换为模拟信号，可用于驱动各种模拟设备。

电流输出接口可以通过改变电流值来实现对设备的控制。

3. 实现方法：模拟输入/输出接口的设计与实现通过模数转换器和数字模拟转换器来实现。

可以根据具体需求选择合适的模数转换器和数字模拟转换器，通过编程设置相关参数，实现对模拟信号的采集和输出。
