显示器接口知识全解

显示器接口知识全解显示器接口是指显示器和主机之间的接口，通常有DVI、HDMI 和15针D-Sub(VGA)三种：DVI数字输入接口：DVI(Digital Visual Interface，数字视频接口)是近年来随着数字化显示设备的发展而发展起来的一种显示接口。

普通的模拟RGB接口在显示过程中，首先要在计算机的显卡中经过数字/模拟转换，将数字信号转换为模拟信号传输到显示设备中，而在数字化显示设备中，又要经模拟/数字转换将模拟信号转换成数字信号，然后显示。

在经过2次转换后，不可避免地造成了一些信息的丢失，对图像质量也有一定影响。

而DVI接口中，计算机直接以数字信号的方式将显示信息传送到显示设备中，避免了2次转换过程，因此从理论上讲，采用DVI接口的显示设备的图像质量要更好。

另外DVI接口实现了真正的即插即用和热插拔，免除了在连接过程中需关闭计算机和显示设备的麻烦。

现在很多液晶显示器都采用该接口，CRT显示器使用DVI接口的比例比较少。

需要说明的是，现在有些液晶显示器的DVI接口可以支持HDCP协议，为看有版权的高清电影电视打下基础。

HDMI数字输入接口：HDMI的英文全称是“High Definition Multimedia”，中文的意思是高清晰度多媒体接口。

HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。

同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。

应用HDMI的好处是：只需要一条HDMI线，便可以同时传送影音信号，而不像现在需要多条线材来连接;同时，由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。

对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆，大大简化了家庭影院系统的安装。

HDMI接口支持HDCP协议，为看有版权的高清电影电视打下基础。

2002年的4月，日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝共7家公司成立了HDMI组织开始制定新的专用于数字视频/音频传输标准。

了解电脑显示器接口选择适合你的连接方式电脑显示器接口是连接电脑和显示器之间的通信通道，它决定了电脑和显示器之间传输数据的速度和质量。

选择适合自己的连接方式可以提升显示效果和使用体验。

本文将介绍常见的电脑显示器接口，并分享如何选择适合自己的连接方式。

一、HDMI接口HDMI（High-Definition Multimedia Interface）是目前最主流的电脑显示器接口之一。

它能传输高清音视频信号，并支持多通道音频输出。

HDMI接口通常有不同版本，其中HDMI 2.0和2.1版本支持更高的带宽和分辨率，适合连接需要播放高清视频和玩游戏的用户。

HDMI接口一般比较易于连接，只需将接口插入电脑和显示器的HDMI插槽中即可。

二、DisplayPort接口DisplayPort是一种高清传输接口，抗干扰性能和传输速度较好。

它可以传输高质量的音视频信号，并支持4K和8K分辨率。

同时，DisplayPort接口还支持多屏幕拼接和多显示器串联，满足多屏工作和游戏需求。

如果你需要连接多个显示器或要求高分辨率和高质量的图像显示，选择DisplayPort接口是一个不错的选择。

三、VGA接口VGA（Video Graphics Array）接口是一种旧式的模拟信号传输接口，逐渐被数字接口所替代。

它在显示效果和传输速度上相对较差，分辨率受限制，不适合连接高清显示器或在高分辨率环境下使用。

然而，由于其广泛应用于老旧设备和监视器上，VGA接口仍然保留了一定的市场。

四、DVI接口DVI（Digital Visual Interface）接口可以传输数字信号和模拟信号，分为DVI-D、DVI-A和DVI-I三种类型。

DVI接口在传输数字信号时质量较好，适用于高分辨率显示器和游戏设备。

然而，DVI接口不支持音频传输，所以需要另外通过音频线连接声音设备。

随着HDMI和DisplayPort的兴起，DVI接口逐渐被取代，但仍然适用于一些老旧设备。

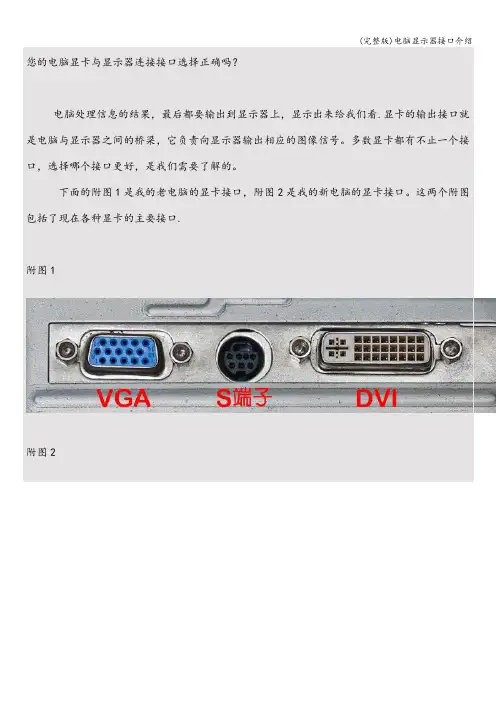

您的电脑显卡与显示器连接接口选择正确吗？电脑处理信息的结果，最后都要输出到显示器上，显示出来给我们看.显卡的输出接口就是电脑与显示器之间的桥梁，它负责向显示器输出相应的图像信号。

多数显卡都有不止一个接口，选择哪个接口更好，是我们需要了解的。

下面的附图1是我的老电脑的显卡接口，附图2是我的新电脑的显卡接口。

这两个附图包括了现在各种显卡的主要接口.附图1附图2现在我们看到的各种显卡上常用的输出接口有两种:VGA和DVI，我们要根据自己显卡和显示器接口的情况，选择合适的接口连接,以保证显示质量。

下面我对这两种接口分别做以介绍，并说明如何选择合适的接口。

VGA接口：早年使用的的CRT显示器由于其工作原理所决定,只能接收模拟信号，这就要求显卡能够输出模拟信号.VGA接口就是显卡上输出模拟信号的接口，也叫D-Sub接口.在2000年以前，显卡与显示器连接的主要接口只有VGA一种。

现在应用越来越广的LCD显示器可以接收而且应该接收数字信号,因而不必再设置VGA接口了.但实际情况是现在市面上仍然有一些低端产品为了能与早期的VGA接口显卡相匹配，仍然采用VGA接口，甚至有的只有VGA接口。

为了适应这部分显示器的需要，所以现在多数中低端显卡上仍然带有VGA接口。

那么LCD显示器使用VGA接口和电脑连接有什么问题呢？我们知道，电脑处理的是数字信号，其输出的也是数字信号。

为了输出模拟信号，以适应只有VGA接口显示器的需要，电脑输出的数字图像信号先要在显卡的数字/模拟(D/A）转换器里转变为R、G、B三基色信号和行、场同步信号，然后这些模拟信号再通过连接线传输到显示器中.对于模拟显示设备，如CRT显示器，模拟信号可以直接送到相应的处理电路里,驱动控制显像管生成图像.而LCD显示器是需要靠数字信号来控制显示图像的，所以显卡输出的模拟信号还要在LCD显示器的模拟/数字(A/D)转换器里转换为数字信号.图像信号在经过D/A、A/D两次转换后，不可避免地会引起信号的衰减。

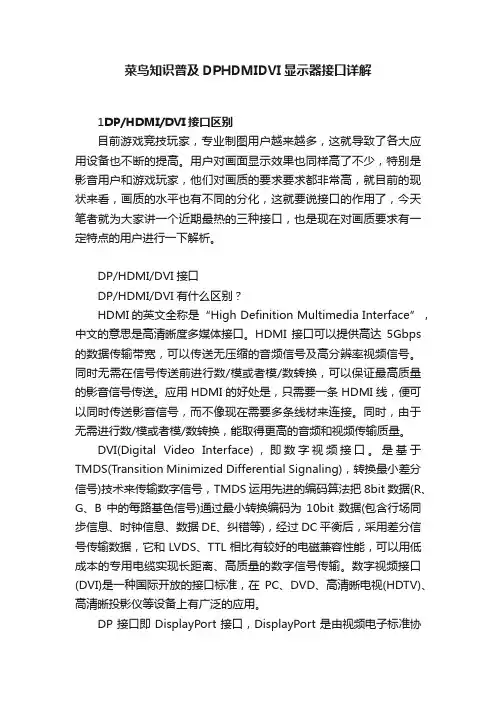

菜鸟知识普及DPHDMIDVI显示器接口详解1DP/HDMI/DVI接口区别目前游戏竞技玩家，专业制图用户越来越多，这就导致了各大应用设备也不断的提高。

用户对画面显示效果也同样高了不少，特别是影音用户和游戏玩家，他们对画质的要求要求都非常高，就目前的现状来看，画质的水平也有不同的分化，这就要说接口的作用了，今天笔者就为大家讲一个近期最热的三种接口，也是现在对画质要求有一定特点的用户进行一下解析。

DP/HDMI/DVI接口DP/HDMI/DVI有什么区别？HDMI的英文全称是“High Definition Multimedia Interface”，中文的意思是高清晰度多媒体接口。

HDMI接口可以提供高达5Gbps 的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。

同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。

应用HDMI的好处是，只需要一条HDMI线，便可以同时传送影音信号，而不像现在需要多条线材来连接。

同时，由于无需进行数/模或者模/数转换，能取得更高的音频和视频传输质量。

DVI(Digital Video Interface)，即数字视频接口。

是基于TMDS(Transition Minimized Differential Signaling)，转换最小差分信号)技术来传输数字信号，TMDS运用先进的编码算法把8bit数据(R、G、B中的每路基色信号)通过最小转换编码为10bit数据(包含行场同步信息、时钟信息、数据DE、纠错等)，经过DC平衡后，采用差分信号传输数据，它和LVDS、TTL相比有较好的电磁兼容性能，可以用低成本的专用电缆实现长距离、高质量的数字信号传输。

数字视频接口(DVI)是一种国际开放的接口标准，在PC、DVD、高清晰电视(HDTV)、高清晰投影仪等设备上有广泛的应用。

DP接口即DisplayPort接口，DisplayPort是由视频电子标准协会(VESA)发布的显示接口。

显卡显示器接口显卡显示器接口是指用于将显卡和显示器连接在一起进行数据传输的接口。

它的作用是传输图形数据、视频信号和其他相关信息，确保正确且高质量地显示图像。

常见的显卡显示器接口有VGA、DVI、HDMI、DisplayPort等。

下面将分别介绍这些接口的特点和应用场景。

1. VGA接口（Video Graphics Array）是最早应用的显示接口之一，可以将模拟信号传输到显示器。

它的优点是兼容性好，几乎所有的显示器都支持VGA接口，适用于旧款电脑和一些低分辨率的显示需求。

但是VGA接口传输的是模拟信号，容易受到电磁干扰，影响图像质量。

2. DVI接口（Digital Visual Interface）是一种数字传输接口，可以将数字信号或模拟信号传输到显示器。

它有Single-Link和Dual-Link两种不同的规格，分别支持不同的分辨率和刷新率需求。

DVI接口适用于高分辨率和高刷新率的显示需求，如游戏和高清视频播放。

3. HDMI接口（High-Definition Multimedia Interface）是一种用于传输高清音视频信号的接口。

它可以传输数字信号到显示器，支持高分辨率和高音质的画面和音频效果。

HDMI接口适用于家庭娱乐设备，如电视、投影仪和音频设备等。

4. DisplayPort接口是一种广义的数字接口，可以支持音频和视频传输，具有高带宽和高画质的特点。

它可以传输高分辨率和高刷新率的图像和音频信号，适用于专业图形设计和高性能游戏等领域。

除了以上介绍的几种常见的接口外，还有一些专业的显示接口，如ThunderBolt、DMS-59等。

它们适用于特定的行业和专业需求。

选择合适的显卡显示器接口需要考虑以下几个因素：显示需求、系统硬件兼容性、接口类型和电缆选购。

根据个人的具体需求和预算，可以选择适合的接口和显示器，以达到最佳的显示效果。

总之，显卡显示器接口是连接显卡和显示器的重要组成部分，在选择和使用过程中需要考虑多个因素，以满足不同的显示需求，并确保图像的质量和稳定性。

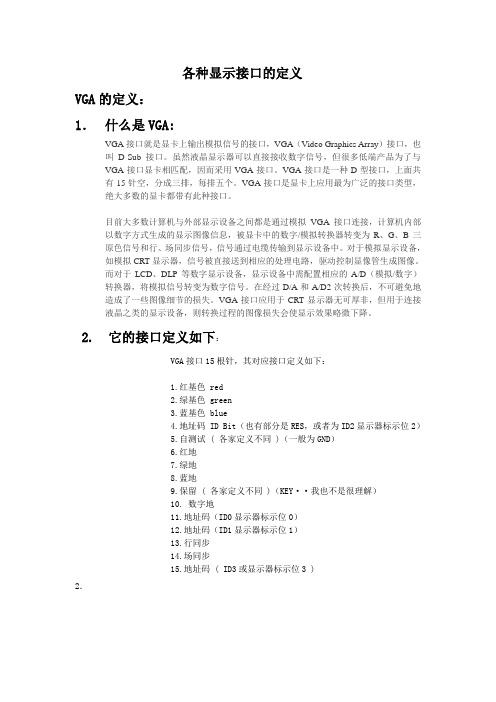

各种显示接口的定义VGA的定义：1．什么是VGA:VGA接口就是显卡上输出模拟信号的接口，VGA（Video Graphics Array）接口，也叫D-Sub接口。

虽然液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。

VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。

VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。

目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。

对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。

而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D（模拟/数字）转换器，将模拟信号转变为数字信号。

在经过D/A和A/D2次转换后，不可避免地造成了一些图像细节的损失。

VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。

2. 它的接口定义如下：VGA接口15根针，其对应接口定义如下：1.红基色 red2.绿基色 green3.蓝基色 blue4.地址码 ID Bit（也有部分是RES，或者为ID2显示器标示位2）5.自测试 ( 各家定义不同 )（一般为GND）6.红地7.绿地8.蓝地9.保留 ( 各家定义不同 )（KEY··我也不是很理解）10. 数字地11.地址码（ID0显示器标示位0）12.地址码（ID1显示器标示位1）13.行同步14.场同步15.地址码 ( ID3或显示器标示位3 )2．3．4．一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

如果没有，如上图所示编号。

注意，公母头焊接时，须注意将方向平行反过来焊接。

电视接口知识点总结随着科技的不断发展，电视已经成为人们日常生活中必不可少的家用电器。

为了提高电视的使用体验，不同厂商推出了各种不同的接口标准，比如HDMI、VGA、USB等。

本文将对这些电视接口进行详细的介绍和总结，以便读者更好地了解和使用电视设备。

1. HDMI接口HDMI（High Definition Multimedia Interface）是一种数字化的音视频传输接口，广泛应用于电视、显示器等设备之间的连接。

它可以传输高清视频和多声道音频信号，支持4K和8K分辨率，因此被认为是目前最先进的传输接口之一。

HDMI接口通常包括标准型和迷你型两种规格，标准型用于大尺寸电视设备，而迷你型适用于小尺寸设备，比如平板电脑和便携式投影仪。

此外，HDMI还支持多种音频格式，比如立体声、5.1声道和7.1声道音频。

2. VGA接口VGA（Video Graphics Array）是一种模拟视频传输接口，广泛用于旧款电视和显示器设备上。

它通常是蓝色的15针接口，用于传输视频信号和RGB颜色信息。

尽管VGA已经被HDMI接口所替代，但仍然有些旧款电视设备仍在使用VGA接口。

3. USB接口USB（Universal Serial Bus）接口是一种通用的数据传输接口，广泛应用于电视设备上。

通过USB接口，用户可以连接外部存储设备、键盘、鼠标等外部设备，以便扩展电视功能。

此外，一些新款电视设备还支持通过USB接口直接播放视频、音频和图片文件。

4. 光纤接口光纤接口是一种数字音频传输接口，用于连接电视设备和功放、音响等音频设备。

通过光纤接口，用户可以将电视设备的音频信号传输到外部音响设备中，以获得更好的音响效果。

光纤接口通常使用光纤缆进行连接，因此可以避免电磁干扰，提供更清晰的音频信号。

5. 无线接口除了有线接口外，一些新款电视设备还支持无线接口，比如Wi-Fi和蓝牙。

通过Wi-Fi接口，用户可以连接到家庭网络，以便观看在线视频、浏览网页等；而通过蓝牙接口，用户可以连接到蓝牙音箱、耳机等外部设备，以实现无线音频传输功能。

显示器各种接口全面解析随着显示器的发展，它所拥有的接口也越来越多在这种情况下，很多人对于显示器的那些接口到底是干什么用的，也就越来越迷糊。

甚至有一些经常关注IT的朋友，也同样如此。

一些JS或者厂商，正是看到了这一点，经常在宣传和导购中，通过夸大或者虚假宣传的方式，误导消费者，让其在糊里糊涂中，上当受骗。

为此，对目前显示器所用的接口进行一个全面的解析，就显得很必要了。

目前，显示器所涉及到的接口较多，其中主要用VGA.DVI,HDMI,USB,DP等。

其中有些接口还分为不同的类型和版本。

在本图片解析中将会对其一一详细的介绍和分析。

VGA 接口：VGA接口，是我们常见的一种接口，从CRT时代到现在，一直都在被采用。

它是一种色差模拟传输接口，D型口，上面有15个孔，分别传输着不同的信号，另外VGA接口还被称为D-Sub接口。

特性：1、理论上能够支持2048x1536分辨率画面传输。

2、VGA由于是模拟信号传输，所以容易受干扰，信号转换容易带来信号的损失。

3、在1080P分辨率下，用户就可以通过肉眼明显感受到画面的损失。

4、建议1080P分辨率以下显示器采用。

VGA是目前应用最广泛的显示器接口，几乎绝大部分的低端显示器均带有VGA接口，但也由于它的缺点比较明显，高分辨率无法达到应有刷新率及只有图像输入没有声音输入，让它很难在中高端的显示器中有发挥的余地。

DVI接口：DVI（Digital Visual Interface[1] ），即数字视频接口。

它是1999年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu(富士通)等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。

DVI接口比较的复杂，主要分为三种，DVI-A，DVI-D以及DVI-I。

而DVI-D和DVI-I又有单通道和双通道之分。

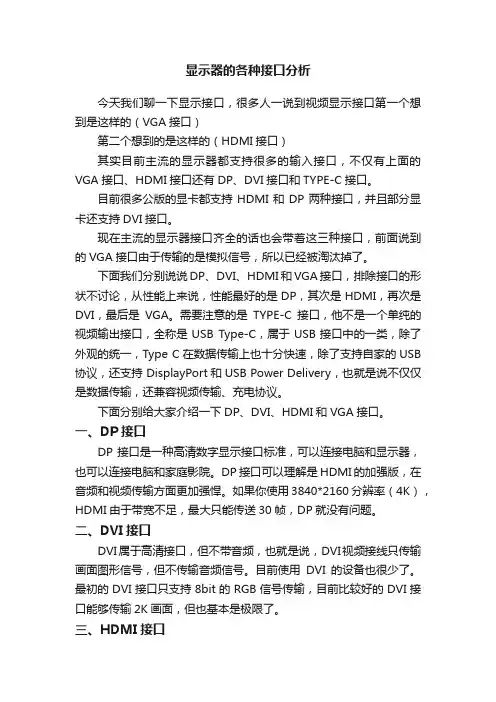

显示器的各种接口分析今天我们聊一下显示接口，很多人一说到视频显示接口第一个想到是这样的（VGA接口）第二个想到的是这样的（HDMI接口）其实目前主流的显示器都支持很多的输入接口，不仅有上面的VGA接口、HDMI接口还有DP、DVI接口和TYPE-C接口。

目前很多公版的显卡都支持HDMI和DP两种接口，并且部分显卡还支持DVI接口。

现在主流的显示器接口齐全的话也会带着这三种接口，前面说到的VGA接口由于传输的是模拟信号，所以已经被淘汰掉了。

下面我们分别说说DP、DVI、HDMI和VGA接口，排除接口的形状不讨论，从性能上来说，性能最好的是DP，其次是HDMI，再次是DVI，最后是VGA。

需要注意的是TYPE-C接口，他不是一个单纯的视频输出接口，全称是USB Type-C，属于USB接口中的一类，除了外观的统一，Type C在数据传输上也十分快速，除了支持自家的USB 协议，还支持 DisplayPort和USB Power Delivery，也就是说不仅仅是数据传输，还兼容视频传输、充电协议。

下面分别给大家介绍一下DP、DVI、HDMI和VGA接口。

一、DP接口DP接口是一种高清数字显示接口标准，可以连接电脑和显示器，也可以连接电脑和家庭影院。

DP接口可以理解是HDMI的加强版，在音频和视频传输方面更加强悍。

如果你使用3840*2160分辨率（4K），HDMI由于带宽不足，最大只能传送30帧，DP就没有问题。

二、DVI接口DVI属于高清接口，但不带音频，也就是说，DVI视频接线只传输画面图形信号，但不传输音频信号。

目前使用DVI的设备也很少了。

最初的DVI接口只支持8bit的RGB信号传输，目前比较好的DVI接口能够传输2K画面，但也基本是极限了。

三、HDMI接口HDMI是目前最主流的高清接口，全称“高清多媒体接口”，能够支持视频和音频，如果您的显示器带有音响，就可以实现音频传输，例如液晶电视和部分支持音响的显示器就可以，特点就是支持分辨率高、接口小，支持未压缩音频流传输，协议丰富。

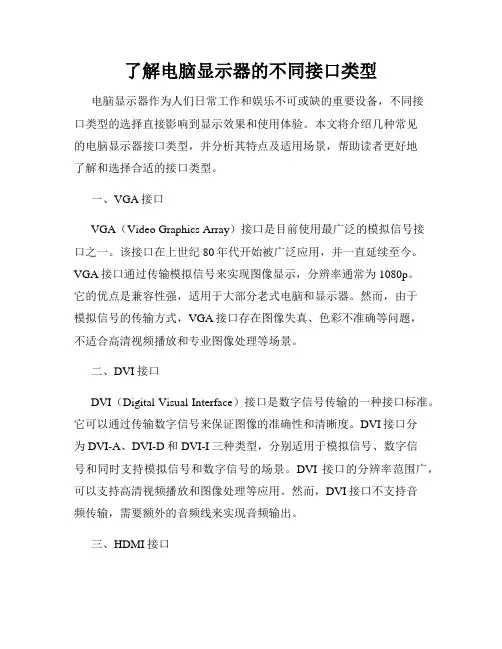

了解电脑显示器的不同接口类型电脑显示器作为人们日常工作和娱乐不可或缺的重要设备，不同接口类型的选择直接影响到显示效果和使用体验。

本文将介绍几种常见的电脑显示器接口类型，并分析其特点及适用场景，帮助读者更好地了解和选择合适的接口类型。

一、VGA接口VGA（Video Graphics Array）接口是目前使用最广泛的模拟信号接口之一。

该接口在上世纪80年代开始被广泛应用，并一直延续至今。

VGA接口通过传输模拟信号来实现图像显示，分辨率通常为1080p。

它的优点是兼容性强，适用于大部分老式电脑和显示器。

然而，由于模拟信号的传输方式，VGA接口存在图像失真、色彩不准确等问题，不适合高清视频播放和专业图像处理等场景。

二、DVI接口DVI（Digital Visual Interface）接口是数字信号传输的一种接口标准。

它可以通过传输数字信号来保证图像的准确性和清晰度。

DVI接口分为DVI-A、DVI-D和DVI-I三种类型，分别适用于模拟信号、数字信号和同时支持模拟信号和数字信号的场景。

DVI接口的分辨率范围广，可以支持高清视频播放和图像处理等应用。

然而，DVI接口不支持音频传输，需要额外的音频线来实现音频输出。

三、HDMI接口HDMI（High Definition Multimedia Interface）接口是一种数字传输接口，主要用于音视频设备之间的连接。

HDMI接口可以同时传输高清视频和高质量音频信号，支持多声道环绕音效和4K超高清视频播放。

目前，HDMI接口已经成为主流的电脑和电视显示器接口。

它的优点是高清音视频传输、插拔方便、信号稳定，适合家庭娱乐和专业影音等领域。

四、DisplayPort接口DisplayPort接口是一种数字音视频传输接口，由英特尔推出。

它能够传输高清音视频信号，并且支持多显示器连接，可实现多屏工作环境。

DisplayPort接口的带宽较高，可以支持高分辨率、高刷新率的显示。
