圆盘造球机概述

球团与烧结两种生产工艺的区别（共5篇）第一篇：球团与烧结两种生产工艺的区别球团与烧结两种生产工艺的区别1．随着地球资源的不断开采，富矿短缺，必须不断扩大贫矿资源的利用，而选矿技术的进步可经济地选出高品位细磨铁精矿，其粒度从-200网目（小于0.074mm）进一步减少到-325网目（小于0.044mm）。

这种过细精矿不益于烧结，透气性不好，影响烧结矿产量和质量的提高，而用球团方法处理却很适宜，因为过细精矿易于成球，粒度愈细，成球性愈好，球团强度愈高。

2．成品矿的形状不同：烧结矿是形状不规则的多孔质块矿，而球团矿是形状规则的10～25mm的球球团矿较烧结矿粒度均匀，微气孔多，还原性好，强度高，且易于贮存，有利于强化高炉生产。

3．适于球团法处理的原料已从磁铁矿扩展到赤铁矿、褐铁矿以及各种含铁粉尘，化工硫酸渣等；从产品来看，不仅能制造常规氧化球团，还可以生产还原球团、金属化球团等；同时球团方法适用于有色金属的回收，有利于开展综合利用。

4.固结成块的机理不同：烧结矿是靠液相固结的，为了保证烧结矿的强度，要求产生一定数量的液相，因此混合料中必须有燃料，为烧结过程提供热源。

而球团矿主要是依靠矿粉颗粒的高温再结晶固结的，不需要产生液相，热量由焙烧炉内的燃料燃烧提供，混合料中不加燃料5.生产工艺不同：烧结料的混合与造球是在混合机内同时进行的，成球不完全，混合料中仍然含有相当数量未成球的小颗粒。

而球团矿生产工艺中必须有专门的造球工序和设备（造球盘等），将全部混合料造成10～25mm的球，小于10mm的小球要筛出重新造球。

第二篇：烧结球团工艺100问烧结球团工艺100问15、什么是全水量答：吸附水、薄膜水、毛细水、重力水的总含量称为全水量。

16、铁矿粉的成球过程分几个阶段答：分三个阶段︰母球形成、母球长大和生球紧密。

17、母球的形成的原理答：当矿粉被湿润到最大分子结合水后，其颗粒表面形成薄膜水膜。

在造球机运转过程中的搓揉作用下和颗粒一起变形可形成公共水化膜，而使彼此接触的矿粒粘结起来，成球过程开始。

196链篦机—回转窑球团工艺探讨田彬彬（邯郸市鼎正重型机械有限公司，河北 邯郸 056700）摘 要：链篦机-回转窑球团法是一种新型的球团生产工艺，具有良好的产品品质和经济效能，同时节能环保，本文对链篦机-回转窑球团工艺进行了探讨。

关键词：炼铁；链篦机-回转窑；球团工艺中图分类号:G676 文献标识码:A 文章编号：11-5004（2019）02-0196-2收稿日期：2019-02作者简介：田彬彬，男，生于1989年，汉族，河北邯郸人，本科，研究方向:设备制造与工艺。

随着我国钢铁工业的快速发展，铁矿被大量开采，富矿越来越少，因此人们开始进行贫矿的冶炼。

通过直接入炉的方式进行贫矿冶炼，经济价值比较低，因此如何提高贫矿的冶炼价值成为了人们关注的重点问题，球团造块工艺就是在这样的背景下发展起来的，链篦机-回转窑球团法就是其中一种，通过链篦机-回转窑球团法能够生产酸性氧化球团，这是一种非常优质的高炉原料，通过其生产的酸性氧化球团具有含铁品位高、冶金性能好等优点，而且这一工艺还具有能耗低、污染低、二次能源利用充分和经济性能好等优点，正是由于具有这些优点，使其在贫矿冶炼中具有重要的应用。

1 链篦机—回转窑球团法生产工艺所需要的设备链篦机-回转窑球团法是一种联合机组生产球团的方法，这一生产工艺中需要以下几种设备，分别是配料机、润磨机、烘干机、造球盘、生球筛分及布料机、链篦机、回转窑、环冷机等辅助设备。

2 链篦机—回转窑球团法生产工艺流程链篦机—回转窑球团法的生产工艺流程如图 1 所示：图1 链篦机—回转窑球团法生产工艺流程图3 添加剂的使用如图1中的工艺流程所示，应用链篦机—回转窑球团法生产球团时，首先要在原料中加入添加剂，膨润土就是主要常用的添加剂，通常会在造球精矿中加入0.6%~1.0%的膨润土，通过这样的方式能够有效的改善精矿的成球性，同时还能够显著的提高生球的强度，尤其是能够显著的提升生球干燥时的炸裂温度以及成品球团矿的强度。

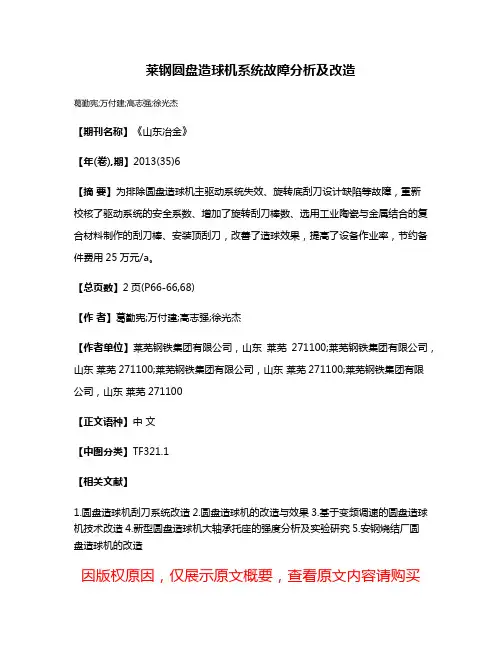

莱钢圆盘造球机系统故障分析及改造
葛勤宪;万付建;高志强;徐光杰
【期刊名称】《山东冶金》
【年(卷),期】2013(35)6
【摘要】为排除圆盘造球机主驱动系统失效、旋转底刮刀设计缺陷等故障，重新
校核了驱动系统的安全系数、增加了旋转刮刀棒数、选用工业陶瓷与金属结合的复合材料制作的刮刀棒、安装顶刮刀，改善了造球效果，提高了设备作业率，节约备件费用25万元/a。

【总页数】2页(P66-66,68)
【作者】葛勤宪;万付建;高志强;徐光杰
【作者单位】莱芜钢铁集团有限公司，山东莱芜271100;莱芜钢铁集团有限公司，山东莱芜271100;莱芜钢铁集团有限公司，山东莱芜271100;莱芜钢铁集团有限公司，山东莱芜271100
【正文语种】中文
【中图分类】TF321.1
【相关文献】
1.圆盘造球机刮刀系统改造
2.圆盘造球机的改造与效果
3.基于变频调速的圆盘造球机技术改造
4.新型圆盘造球机大轴承托座的强度分析及实验研究
5.安钢烧结厂圆
盘造球机的改造
因版权原因，仅展示原文概要，查看原文内容请购买。

钢铁⽣产⼯艺流程（连铸之前部分）钢铁⽣产⼯艺流程简介铁矿⽯从开采到最终轧制成各类钢材，需要经过采矿—选矿—烧结—炼铁—炼钢—精炼—各类轧制等若⼲道⼯序，另外还需要煤、焦、⽔、电、⽓等多种辅助材料，是⼀种综合的物理和化学变化过程。

下⾯简要介绍各⼯序要点。

从铁矿⽯到各类成品材常规⽣产⼯艺流程见图1所⽰。

图1 钢铁⽣产常规⼯艺流程⼀、铁矿⽯资源概况、开采与选矿1.1铁矿⽯资源概况铁矿⽯以各种复杂的伴（共）⽣形式⼴泛存在于地壳表、浅层中。

据2005年的探明数据，世界铁矿⽯保有储量（可⽴即开发的⼯业品位的总量）为1600亿吨，基础储量（可开发的⼯业品位和⼀级边界品位储量）为3700亿吨。

澳⼤利亚、巴西、中国、俄罗斯、乌克兰、加拿⼤、美国和印度等国家都是铁矿⽯资源⼤国。

中国、巴西、澳⼤利亚、印度是世界上铁矿⽯产量最多的国家，其中巴西的淡⽔河⾕公司（CVRD）、澳⼤利亚的⼒拓（Rio Tinto）和必和必拓（BHP）是世界上铁矿⽯⽣产量和贸易量最⼤的三家公司，三家的贸易量占世界铁矿⽯贸易总量的70%左右。

我国是铁矿⽯储量⼤国，⽬前已探明的资源储量为600多亿吨，可利⽤资源250多亿吨，但铁矿⽯品位（含铁量）较低，平均品位只有30%-35%左右，贫矿（低品位矿）⽐例为97%。

我国铁矿⽯分布⼴泛⽽⼜相对集中，储量较多的地区有辽宁、河北、四川、内蒙古、⼭东和安徽等。

按照铁存在的化合物形式，可将铁矿⽯分为⾚铁矿（Fe2O3）、磁铁矿（Fe3O4）、菱铁矿（FeCO3）和褐铁矿（Fe2O3·H2O）等。

1.2铁矿⽯的开采主要开采形式有露天开采和地下开采。

1.3 铁矿⽯的选矿我国铁矿由于贫矿多（占总储量的97.5％）和伴(共)⽣有其它组分的综合矿多（占总储量的1／3），所以在冶炼前绝⼤部分需要进⾏选矿处理。

选矿的⽬的就是通过各种⽅法，将铁矿⽯中的铁氧化物以外的脉⽯等其它杂质尽可能地去除，提⾼最终产品中铁的含量。

球团矿生产工艺1．球团矿生产工艺有何特点？与烧结生产工艺相比，球团矿生产工艺具有下述特点：（1）对原料要求严格，而且原料品种较单一。

一般用于球团生产的原料都是细磨精矿，比表面积大于1500~1900cm2/g。

水分应低于适宜造球水分，SiO2不能太高；（2）由于生球结构较紧密，且含水分较高，在突然升至高温时会产生破裂甚至爆裂，因此高温焙烧前必须设置干燥和预热工序；（3）球团形状一致，粒度均匀，料层透气性好，因此采用带式焙烧机或链篦机一回转窑生产球团矿时，一般可使用低负压风机；（4）大多数球团料中不含固体燃料，焙烧球团矿所需要的热量由液体或气体燃料燃烧后的热废气通过料层供热，热废气在球团料层中循环使用，因此热利用率较高。

2．球团矿生产应用较普遍的方法有哪几种？各有何优缺点？球团生产应用较为普遍的方法有竖炉球团法、带式焙烧机球团法和链篦机-回转窑球团法。

这三种方法的主要优缺点如下：（1）竖炉球团法优点：设备简单，对材质无特殊要求，操作维护方便，热效率高；缺点是：单机生产能力小，最大年产量50万吨，加热不均匀，一般只适应于焙烧磁铁矿球团。

（2）带式焙烧机球团法优点：全部工艺过程在一台设备上进行，设备简单、可靠、操作维护方便，热效率高，单机生产能力大，达500万吨／年，适应焙烧各种原料；缺点是：需要耐热合金钢较多。

（3）链篦机-回转窑球团法优点：焙烧设备较简单。

焙烧均匀，单机生产能力大，适应各种原料的球团焙烧；其缺点是：干燥预热、焙烧和冷却需分别在三台设备上进行，设备环节多。

3．简述球团矿生产的工艺流程。

各种球团生产方法在球团焙烧前的工艺和设备基本相同，一般包括原料准备、配料、混合、造球、布料、焙烧等过程，具体工艺流程见图4-1。

图4-1 球团矿生产工艺流程4．根据用途与化学成分的不同，生产球团矿的原料可分为哪两类？根据用途与化学成分，球团原料可分为两类。

一类是含铁原料，主要是铁精矿粉，其含铁量应大于64％，一般占造球混合料的90％以上，系球团基体。

精矿粉成球的机理球团矿靠滚动成型。

被水润湿的精矿粉在滚动过程中靠机械力和毛细管作用成为球性，细微的颗粒之间靠毛细管作用力、分子引力、摩擦力等使生球具有一定的强度。

一、水在矿粉中的形态及作用干燥的矿粉颗粒一般都具有亲水性。

在颗粒表面分子力和电场的作用下，水分子被吸附于其表面，由于水分子具有偶极性，所以它的排列有一定秩序。

吸附水层的厚度极小，一般只有几个水分子的厚度。

它与颗粒的亲水性和周围介质中水蒸气的分压有关，虽然电分子力的作用半径很小，但作用力极大，例如吸附在固体颗粒表面的第一层水分子，其作用力相当于10000大气压（98066.5×104帕）。

因此被吸附的多层水分子，牢固地附着在颗粒表面，吸附水的性质已与一般水不同，例如它不能自由流动，密度大于1.0，冰点远低于0度等。

当相对湿度达到100%时，吸附水量达到最大值，称为最大吸附水。

一般颗粒只含吸附水时，仍然为散砂状，不能结合成团，除非粒度极细（1微米左右）的物料。

颗粒表面达到最大吸附水后，还有未被平衡的分子引力，于是在吸附水外，又形成了一层薄膜水，薄膜水与颗粒表面的结合力比吸附水弱，其内层靠近吸附水的一层受颗粒的作用力较强，称之强结合水。

强结合水虽然不及吸附水与颗粒结合之紧密，但是也相当牢固，例如在大于重力加速度70000倍的离心力作用下也不能将它排除。

它可以从一个颗粒的表面，向另一个的表面迁移，不受重力的影响。

强结合水的冰点也在0度以下。

矿石颗粒所持有的吸附水与强结合水之和叫做最大分子水。

最大分子水可以使粉料成型，但仍不具有塑性。

薄膜水的外层叫做弱结合水。

它更接近于自由水，矿粉具有弱结合水后，可以在外力作用下发生塑性变形。

吸附水和薄膜水可视为矿粉颗粒的外壳，在外力作用下，它随颗粒一同移动，并使颗粒彼此结合起来。

因此矿粉开始滚动成球，并且具有一定的强度。

当矿粉被水润湿超过薄膜水时，在颗粒之间出现了毛细水，开始出现的叫做触点态毛细水，它使颗粒连系起来。

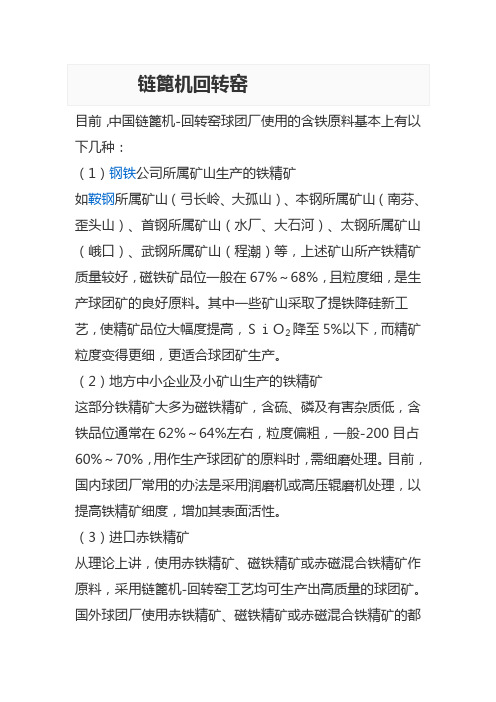

目前，中国链篦机-回转窑球团厂使用的含铁原料基本上有以下几种：（1）钢铁公司所属矿山生产的铁精矿如鞍钢所属矿山（弓长岭、大孤山）、本钢所属矿山（南芬、歪头山）、首钢所属矿山（水厂、大石河）、太钢所属矿山（峨口）、武钢所属矿山（程潮）等，上述矿山所产铁精矿质量较好，磁铁矿品位一般在67%～68%，且粒度细，是生产球团矿的良好原料。

其中一些矿山采取了提铁降硅新工艺，使精矿品位大幅度提高，ＳｉＯ2降至5%以下，而精矿粒度变得更细，更适合球团矿生产。

（2）地方中小企业及小矿山生产的铁精矿这部分铁精矿大多为磁铁精矿，含硫、磷及有害杂质低，含铁品位通常在62%～64%左右，粒度偏粗，一般-200目占60%～70%，用作生产球团矿的原料时，需细磨处理。

目前，国内球团厂常用的办法是采用润磨机或高压辊磨机处理，以提高铁精矿细度，增加其表面活性。

（3）进口赤铁精矿从理论上讲，使用赤铁精矿、磁铁精矿或赤磁混合铁精矿作原料，采用链篦机-回转窑工艺均可生产出高质量的球团矿。

国外球团厂使用赤铁精矿、磁铁精矿或赤磁混合铁精矿的都有。

但相比之下，使用磁铁精矿作原料时所需热耗较低，单位产量高；而使用赤铁精矿，相应的热耗高，单位产量低。

这是由于两种铁矿物组成不同所导致的差异。

磁铁矿的化学成分是Ｆｅ3Ｏ4，赤铁矿是Ｆｅ2Ｏ3。

磁铁矿在预热过程中氧化为赤铁矿，同时大量放热，产生再结晶从而提高强度。

而赤铁矿却不发生放热反应，需要在较高预热温度下，经过较长预热时间才能促进其再结晶过程进行。

由于赤铁矿的这种特性，预热时间要长，特别是预热温度要高，焙烧温度也较高。

因此，相同规格的设备，使用不同原料时，其产量、热耗、设备寿命均不同。

相对而言，使用赤铁矿时工艺难度增加，对设备质量要求更高。

因此，使用赤铁精矿的球团厂都寻求配加部分磁铁精矿的生产模式。

从以上情况看，关于球团原料问题，应做以下几方面的工作：第一，细磨精矿粉。

使精矿粒度从目前的-200目占60%～70%提高到85%以上，铁品位提高到68%以上，同时降低ＳｉＯ2含量到5%以下，以满足球团生产要求。
