PLM系统图档管理操作手册

PLM使用手册（版本1.0 编制：房臣）目录1前言 (3)2系统准备 (3)3 PLM安装以及注册 (3)3.1 中望CAD的安装以及配置： (4)1）安装中望CAD系统 (4)2）激活中望CAD系统 (4)3)配置中望CAD模板 (4)4)常见问题 (5)3.2 PLM与中望CAD的接口的安装 (5)1)检查安装环境 (5)2）安装接口软件 (5)3）常见问题 (6)3。

3接口软件的配置 (6)1）配置启动方式 (6)2)配置使用环境 (7)3)登录PLM系统 (8)4）常见问题 (9)3。

4 PLM网页系统的安装 (10)1）下载并安装控件 (10)2）登录网页系统 (11)3)常见问题 (11)3。

5 PLM系统使用要求 (11)4 PLM接口软件的使用 (12)4.1 图纸明细表 (12)1）填写要求 (12)2）填写步骤 (12)3)常见问题 (14)4.2 图纸上传 (14)1）上传规则 (14)2)操作步骤 (14)3)常见问题 (15)5 PLM系统的使用 (17)5.1 物料申请 (17)1）新建申请单 (17)2）填写申请单 (18)3）启动流程 (19)4)审核 (19)5.2 图纸下载 (19)1)下载方法 (19)2)常见问题 (19)5。

3 生成BOM (20)1）操作步骤 (20)2）常见问题 (22)5.4 图纸的修改 (23)1）操作步骤 (23)6 工艺模块的使用 (23)6。

1 物料添加 (24)6。

2 跳层的设置 (25)6.3 BOM导入ERP (26)6.4 P-BOM更改 (27)7生产BOM的输出 (27)8补充说明 (27)8。

1 项目总图 (27)8.2 其他说明 (29)1前言PLM系统是伴随着生产信息化而产生的一种信息平台。

与传统模式相比，该系统的主要优点是信息传递准确、信息记录完整，实现信息在多部门之间的无误流转，有利于综合控制效率、质量、成本。

金蝶K/3WISE创新管理平台PLM 产品管理操作手册金蝶软件（中国）有限公司 2010年4月目录1.1基本介绍 (1)1.2 产品库-工作区 (2)1.2.1产品库文件夹操作 (2)1.2.2 产品库操作 (6)1.2.2.2创建产品 (7)1.2.2.3 产品相关维护 (8)1.2.2.3 创建物料族、产品族 (19)1.3 归档区 (26)1.4 发布区 (29)1.5 产品业务类型 (30)1.6 驱动表单 (30)1.1基本介绍1.1.1 主界面介绍【导航栏】主界面左边的系统功能模块列表为导航栏，可在不同模块不同功能点上切换。

【产品分类区】主界面的中间位置为产品分类区，显示不同产品的不同分类情况。

【产品列表】主界面右边为产品列表，显示某一产品分类下的产品信息。

【产品结构树】由三部分组成，工作区、归档区、发布区。

工作区的产品归档后自动移入归档区，归档后的产品若发布，自动出现在发布接收人的发布区（归档区当然也存在），对产品本身的操作大部分在这三个区进行。

1.1.2 图标说明序号图标意义1 常规的产品、标准物料2 产品族，即产品配置3 工厂物料4 设计工作状态，工作区对象5 设计归档状态，归档区对象6 设计发布状态，发布区对象1.2 产品库-工作区 1.2.1产品库文件夹操作1.2.1.1文件夹功能清单1.2.1.2视图与分类显示【视图】：产品库显示可分业务类型和文件夹结构两种方式显示，在视图中选择，如下图：文件夹结构显示 业务类型显示【分类】 对不同分厂的产品的管理序号 功能名称简要概述1 视图与分类显示 产品库的显示方式2 新建文件夹 建立一个新的文件夹3 删除 删除文件夹4 属性查看与维护文件夹属性 5 复制、剪切、粘贴 文件夹的如何复制、剪切、粘贴 6 文件夹权限 权限设置与权限介绍 7 文件夹管理 批量管理文件夹8 创建快捷方式如何应用快捷的方式找到某产品对产品进行分类，需要建立分类文件夹，对应的归档区的文件夹结构与工作区一致。

PLM使用手册（版本1.0 编制：房臣）目录1前言 (3)2系统准备 (3)3 PLM安装以及注册 (3)3.1 中望CAD的安装以及配置： (4)1）安装中望CAD系统 (4)2）激活中望CAD系统 (4)3）配置中望CAD模板 (4)4）常见问题 (5)3.2 PLM与中望CAD的接口的安装 (5)1）检查安装环境 (5)2）安装接口软件 (5)3）常见问题 (6)3.3接口软件的配置 (6)1）配置启动方式 (6)2）配置使用环境 (7)3）登录PLM系统 (8)4）常见问题 (9)3.4 PLM网页系统的安装 (10)1）下载并安装控件 (10)2）登录网页系统 (11)3）常见问题 (11)3.5 PLM系统使用要求 (11)4 PLM接口软件的使用 (12)4.1 图纸明细表 (12)1）填写要求 (12)2）填写步骤 (12)3）常见问题 (14)4.2 图纸上传 (14)1）上传规则 (14)2）操作步骤 (14)3）常见问题 (15)5 PLM系统的使用 (17)5.1 物料申请 (17)1）新建申请单 (17)2）填写申请单 (18)3）启动流程 (19)4）审核 (19)5.2 图纸下载 (19)1）下载方法 (19)2）常见问题 (19)5.3 生成BOM (20)1）操作步骤 (20)2）常见问题 (22)5.4 图纸的修改 (23)1）操作步骤 (23)6 工艺模块的使用 (23)6.1 物料添加 (24)6.2 跳层的设置 (25)6.3 BOM导入ERP (26)6.4 P-BOM更改 (27)7生产BOM的输出 (27)8补充说明 (27)8.1 项目总图 (27)8.2 其他说明 (29)1前言PLM系统是伴随着生产信息化而产生的一种信息平台。

与传统模式相比，该系统的主要优点是信息传递准确、信息记录完整，实现信息在多部门之间的无误流转，有利于综合控制效率、质量、成本。

浩⾠PLM操作⼿册本⼿册为浩⾠CAD图⽂档协同管理系统V4.0（以下简称浩⾠PDM）⽤户⼿册，提供了以下内容的完整指导：1.主要功能包括： (1)2登录指引 (2)3修改密码 (2)4个⼈⽂件区操作 (3)4.1导⼊⽂件 (3)4.2把⽂件夹或⽂档共享给其他的⽤户 (4)5 空冷技术/除尘器事业部⽇常⼯作操作 (5)5.1 复制模版出来，粘贴到具体的项⽬⽂件夹中: (5)5.2⽂件粘贴过来以后，修改相关属性， (6)6创建⼯作流程（类型KOA） (7)6.1如何新建流程 (7)6.2如何对流程进⾏处理 (8)1.主要功能包括：◆数据安全管理。

包括各模块中的⽤户权限设置和⽂档数据加密机制。

⽤户管理中有严格的⾓⾊管理和权限设置，控制着企业中各个⽤户所能获取到的资料信息；存放在系统中的数据进⾏加密，加密包括服务器中⽂件格式的加密、电⼦仓库所在⽬录的加密、CAD图纸对⽆权使⽤⽤户的加密。

◆⽂档模板化管理。

浩⾠PDM的⽂档模板区，能为企业建⽴⼀整套标准统⼀、形式规范的⽂档模板。

企业可以根据⾃⾝的需要，定义和设计出各种常⽤的图纸模板，表单模板、合同模板等。

当模板改变时，所有⼈员调⽤该模板都是最新的版本。

◆版本控制。

⽂档的所有修改，系统按历史先后保留了以往的各种历史版本。

⽂档历史版本的存在实现了⽂件数据的可选择性、可追溯性。

版本管理与⽂档的⽣命周期息息相关，贯穿于⽂档⽣命周期的全过程。

◆数据查询。

数据查询是数据集中管理的基础。

⽤户能在软件中任何位置使⽤搜索。

搜索功能⽅便、快捷。

搜索⽀持⾼级搜索、⽀持搜索后按照⽤户权限进⾏数据的操作、⽀持保存搜索条件。

⽤户输⼊查询条件，服务器则把所有符合条件的结果返回给客户端，对于查询到的结果可以直接利⽤。

数据变更管理。

企业中往往有各种作为知识沉淀的设计数据、资料⽂档。

这些数据⽂档通常是归档存放的，并且对企业的⽇常经营具有⾮常重要的指导意义。

对于这种企业归档类⽂档的修改，浩⾠PDM提供专门的变更流程管理。

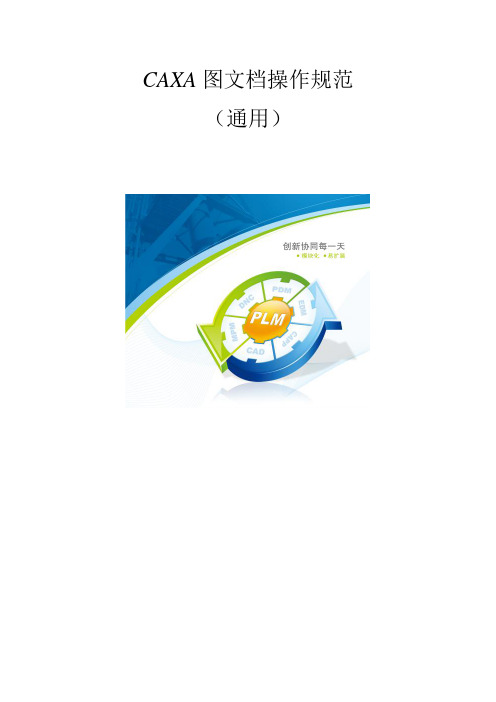

CAXA图文档操作规范（通用）目录一、CAXA PLM系统图纸整理规范要求 (5)二、系统登录 (5)（一）系统登录 (5)（二）更改密码 (5)二、文档树应用操作规范 (6)（一）新建文件夹 (6)（二）导入文件夹 (7)（三）文件夹属性编辑 (8)（四）导入文件 (8)（五）文件生命周期操作 (9)1、出库 (10)2、继续编辑 (10)3、取消出库 (11)4、入库 (11)5、发布 (12)6、重发布 (13)（六）文件查询 (15)（七）文件复制 (16)（八）文件借用 (17)（九）文件属性编辑 (18)三、产品结构树应用操作规范 (18)（一）新建产品大类 (18)（二）新建产品 (19)（三）在PLM系统中导入产品结构信息 (17)（四）将相关产品资料分类导入 (23)（五）产品资料生命周期操作 (24)（六）零部件借用 (24)（七）零部件复制 (25)（八）零部件属性编辑 (25)（九）零部件查询 (26)说明：本作业指导书根据福建惠丰电机有限公司前期调研所确立的应用模式。

一、CAXA PLM系统图纸整理规范要求CAXA图文档提供批量入库的功能，能从EXB和DWG格式的图纸中自动提取标题栏和明细栏信息，用来生成产品结构树。

但此功能要求图纸的规范性要好，如果图纸的标题栏和明细栏不一致，则在一次提取多张图纸时提取信息会出错。

DWG图纸明细栏和标题栏没有独立的数据结构，其内容隐藏在图形中，因此对其整理要求更为严格，否则提取图纸内容时容易出错。

企业需要根据规则对不规范的图纸进行整理成规范的EXB的图纸，此过程也是企业推广绘图标准化的过程。

EXB图纸要求：1.标题栏格式统一，保证一套产品图纸的标题栏格式是一致的，且图纸比例、图纸名称、图号等基本信息齐全；公司图纸模板要统一，用CAXA电子图板自带模板，通过下图所示界面选择模板，不允许个人私自通过别的方式修改、定义模板文件。

2.保证明细栏中属性有固定的位置，每一行的高度、每一列对应的宽度一致；3.填写标题栏时，图纸名称、图纸编号、材料名称、重量、图纸比例一定对应属性进行填写。

第五章：项目管理操作5.1 项目策划操作5.1.1 项目模板调用1.根据项目的类型在【未分类】中选择模板，例如：左键单击选择项目名称为CHB041前烟2.左键单击该模板并Ctrl+C复制、Ctrl+V粘贴到相应分类内，单击确定。

3. 弹出设计号窗口，左键单击确定。

4.确认项目已复制到相应需要的分类内。

5.1.2 项目基本属性维护1.项目编号维护获取项目编号，依次左键单击【年份】【流水码】【确定】，完成项目编号操作。

项目编号为必选项。

必须要完成此步骤，否则无法进行下一步操作。

2 填写项目名称3.左键单击，选择负责部门4.选择客户名称，左键单击下拉菜单，选取客户5.是否模板，必须选择否6.其他属性可根据实际需要进行维护。

7.基本信息维护完成后双击已复制的【项目模板】，弹出【项目管理器】，在【项目管理器】中右键项目，左键单击【展开所有节点】5.1.3 项目团队策划右键添加项目团队成员，根据实际需要添加成员或组建项目小组。

5.1.4 项目角色添加1.右键【项目角色】中的【管理员】，弹出菜单，左键单击查看成员。

2.弹出菜单，根据需求添加管理员。

5.1.5 项目计划编排1.左键双击【计划项】，弹出属性窗口，按照实际需求必须修改以下内容：【预期开始时间】【工期】【执行人】【确认人】【限制日期】【提前预警】【计划工时】。

其他内容可根据需要自行修改。

5.1.6 项目资料调用1.参考资料的输入，右键参考资料，根据需要单击新建目录2.输入文件名，单击确定3.在知识库里找到需要的资料，左键点击左键不放，按住ctrl+shift 拖拽文件至项目模块中刚才新建的文件夹里。

这时可以看到知识库里的文件已输入到参考资料里。

5.1.7 项目日历维护1.在项目日历右键点击新建日历2.输入日历代号和日历名称，然后点击确定3.假如周六也为正常上班时间，点击周六这一列，选择非默认工作时间4.鼠标左键点击底部【保存】按键，确认周六显示为白色，即周六为正常工作日5.右键将新建的日历设置为项目日历，则项目在运行过程中以新项目日历进行时间推算。

PLM构件、明细表操作指引(力科) PLM操作指引构件、明细表治理广州协商科技文档作者: 黄雪珍创建日期:确认日期:当前版本:最后修改日期:文档操纵更换记录批阅公布名目文档操纵 (2)更换记录 (2)批阅 (2)公布 (2)名目 (3)1概述 (4)1.1主界面 (4)1.2名词说明 (5)1.3操作指引 (6)2标准化构件治理 (7)2.1新建构件分类 (7)2.1.1功能菜单路径 (7)2.1.2操作功能和过程 (7)2.1.3扩展属性的定义操作和爱护 (10)2.2新建产品工作区文件夹 (11)2.2.1功能菜单路径 (11)2.2.2操作功能和过程 (11)2.3新建构件〔配置〕 (16)2.3.1功能菜单路径 (16)2.3.2操作功能和过程 (16)2.4构件的归档 (21)2.4.1功能菜单路径 (22)2.4.2操作功能和过程 (22)2.5查看构件 (24)2.6其他功能 (25)2.6.1查看构件属性 (25)2.6.2发送邮件 (25)2.6.3设置关联图纸 (26)2.6.4查看上层及引用 (27)2.6.5构件的剪切及粘贴 (29)3明细表治理 (31)3.1新建明细 (31)3.1.1功能菜单路径 (31)3.1.2操作功能和过程 (31)3.2明细表的归档 (49)3.2.1功能菜单路径 (49)3.2.1操作功能和过程 (49)3.3查看明细表 (50)1概述1.1主界面PLM系统中，在产品治理模块下有项目治理、构件治理等等。

项目治理里的产品工作区，用于治理各个产品，在系统中产品由构件组成。

构件治理中有构件分类区和后台构件区，构件分类区中的构件是差不多分好类的，后台构件区中的构件是没有分类的，每一个构件又有它的明细表。

产品治理只要是对产品进行分类治理，对每一个产品进行细分，能够清晰地看到产品是由那些子产品组成；因为产品要不断的改进，产品也有相应的版本，界面如下：构件治理，构件治理的目的是为了依照相关的产品特点，对企业的产品进行更加规范的组织和治理，加强了信息查询和检索的效率和准确性。
