02.00版2008年7月信号发生器¸SMB100A开创中档信号源的新标准出色的信号特性、高度的灵活性加上低成本是我们选择信号源的主要标准。
R&S®SMB100A模拟信号发生器可以充分满足上述需求，因为这正是它的设计初衷所在。
从技术特点来看，R&S®SMB100A可谓开创了中档机的新标准，尤其在高输出功率和信号纯度方面。
不仅如此，R&S®SMB100A的服务理念还允许用户自己进行维护。
采用简单的模块化设计，现场即可进行设备服务—既方便又快捷，从而降低了用户的设备保有成本，保证了实验室和生产应用的高可用性。
在同类型产品中，R&S®SMB100A的射频特性更为出色，这使其成为一款通用型仪器。
出色的射频特性，加上小巧的外形，以及重量轻，使之成为用途广泛的理想测量仪器。
因此，R&S®SMB100A是用于产品开发、生产、服务的理想工具。
简而言之，哪里需要模拟射频信号，哪里就需要它。
它的频率覆盖范围广，从 9 kHz～6 GHz，能够覆盖大量的重要射频应用频率。
因而，R&S®SMB100A是高达5.7 GHz的重要ISM波段应用的完美选择。
同时由于其频率下限低至9 kHz，因而也适合 EMC 测量应用。
在标准配置下，除了提供纯净的 CW 信号之外，还提供最常用的 AM 和 FM/ϕM 等模拟调制信号。
而且，R&S®SMB100A还可配备脉冲信号发生器和脉冲调制器，以满足脉冲应用领域的需求。
R&S®SMB100A的标准配置功能齐全，几乎不再需要单独添加其他选件。
在技术特性方面，R&S®SMB100A 开创了中档信号源的新标准2信号发生器¸SMB100A信号发生器¸SMB100A 3¸SMB100A 简介同类产品中输出功率最高整个1 MHz ～6 GHz 频率范围内的指定输出功率 >+18 dBm在高达6 GHz 频率范围内最大电平的典型值为+ 25 dBm （超量程）…提供足够功率储备，以代替外部放大器通用射频信号源频率范围宽达9 kHz ～6 GHz ，覆盖射频应用中的主要频率波段综合频率、电平、低频扫描功能支持AM 、FM/ϕM 、脉冲调制等所有重要的模拟调制方式内部低频信号发生器提供高达 1 MHz 的正弦波信号以及高达20 kHz 的方波信号直观的用户操作界面和信号流图形显示，方便用户操作上下文敏感的在线联机帮助功能，确保仪器得到有效利用…¸SMB100A 是众多应用领域的理想信号源◆◆◆◆◆◆◆◆中等频率范围内信号质量最佳SSB 相位噪声非常低，典型值为–128 dBc （偏离载波20 kHz ，1 GHz 载波频率，1 Hz 测量带宽）即便在输出频率很低的情况下也依然具有非常低的SSB 相位噪声（采用9 kHz ～23.4375 MHz 的新型DDS 合成器而非下变频器）非谐波抑制的典型值为–85 dBc (偏离载波 >10 kHz ，载波频率 <1.5 GHz ）宽带噪声非常低，典型值为–152 dBc （偏离载波 >10 MHz ， 1 GHz 载波频率，输出功率>5 dBm)当最大指定输出功率为+18 dBm 时，谐波典型值为–30 dBc…用途广泛，测量精确生产测量的理想功能切切换时间短，通过远程控制，频率切换的典型值为1.6 ms ，而电平切换的典型值1.2 ms ，“列表”模式下典型值为 650 µs ，保证了测量产能测量精确度和可重复性高，使产品产量得到了保证输出功率高达+ 25 dBm ，补偿了信号在到达DUT 途中的电平损耗仪器标准配置采用频率高达6 GHz 的无磨损电子衰减器，并且具有过压保护功能。
频谱仪使用简单指导目录频谱仪使用简单指导 (1)设备连接 (1)主界面 (2)扫频设置 (3)频段输入操作 (4)设置起始频段 (4)设置结束频段 (5)扫频操作 (5)干扰排查 (6)设备连接将频谱仪与天线（八木天线、吸顶天线）相连，详见下图：连接设备后确定天线与频谱仪连接处扭紧。
主界面扫频设置在扫频之前需要输入要扫的频段，如上图所示1按钮，开始设置起始频段与结束频段。
频段输入操作如WCDMA上行起始频段1920MHz，输入完1920后选择MHz单位，ENTER确认，输入完毕。
设置起始频段按F3键设置起始频段。
设置结束频段按F4键设置结束频段。
扫频操作将起始结束频段设置完毕后开始扫频，扫频时用天线对干扰区域进行排查，排查干扰区时不可移动过快，如本套设备天线为八木天线为垂直极化天线，要垂直于地面，如下图所示：干扰排查设置完起始频段与结束频段后，开始干扰排查，设备主界面显示如下：按F1按钮可以观察该频段的中心频点，如上图所示中心频点为1.95GHz，如果在该中心频点附近扫到较强下行信号，则会对我们设定的频段（WCDMA上行频段）产生一定干扰，造成RTWP抬升。
具体频点如下图所示：此处可以看出主界面共分为10个单元格，红色框取区域为检测到的信号强度，WCDMA上行频段为1920-1980MHz，即每个单元格为6MHz，如在单元格3处扫到将强信号，则在1938MHz频点处存在干扰源，如小灵通PHS下行频段在1920MHz左右，确定干扰频点、干扰源方向后，延干扰源方向移动，观察干扰变化强弱，再选取另外位置对干扰源进行第二次扫频测试，取前后两次扫频路线交点，可大致确定干扰源存在，具体模拟如下图所示：在未确定干扰源位置时可结合后台RTWP值较高的几个小区主覆盖方向做交集，大致确定干扰源所在范围。
手持频谱仪手持频谱仪是一种便携式的电子测试仪器，用于分析和显示电磁频谱中的信号。
它可以帮助工程师和技术人员在无线通信、射频设计和电磁兼容等领域进行频谱分析和信号测量。
本文将介绍手持频谱仪的原理、应用和优势。
一、手持频谱仪的原理手持频谱仪的工作原理基于频谱分析技术。
频谱分析是通过将信号分解为不同频率的成分，然后测量每个成分的幅度和相位来分析信号的频谱特性。
手持频谱仪通过内置的射频前端接收信号，并将信号转换成数字信号进行处理和分析。
它通常采用FFT（快速傅里叶变换）算法来实现频谱分析，将时域信号转换为频域信号。
手持频谱仪的核心部件是射频前端，它包括射频接收器、放大器、滤波器和混频器等。
射频接收器负责接收并放大输入信号，滤波器用于抑制不感兴趣的频率成分，混频器将高频信号转换成中频信号，以方便后续的数字处理。
手持频谱仪还配备了高分辨率的显示屏幕，用于显示频谱图和测量结果。
二、手持频谱仪的应用1. 无线通信领域手持频谱仪在无线通信领域有着广泛的应用。
它可以帮助工程师进行射频信号的分析和测量，包括信号功率、频率偏移、相位噪声等。
无线通信系统中可能存在的干扰源也可以通过手持频谱仪来快速定位和识别，以便采取相应的干预措施。
2. 射频设计和测试在射频设计和测试中，手持频谱仪可以用于验证射频电路和系统的性能。
通过测量不同频率的信号，并分析其频谱特性，工程师可以评估射频电路的性能和参数。
手持频谱仪还可以进行功率谱密度的测量，以评估信号的频域特性。
3. 电磁兼容性测试手持频谱仪在电磁兼容性测试中也扮演着重要的角色。
它可以用于测量和监测电磁辐射和电磁干扰的水平。
通过将手持频谱仪放置于测试场景中，工程师可以实时监测周围环境中的电磁辐射水平，并进行相应的干预和改进。
三、手持频谱仪的优势1. 便携性相比于传统的台式频谱仪，手持频谱仪具有更小巧轻便的特点。
它的体积小、重量轻，方便携带和使用。
工程师可以随时随地进行频谱分析和信号测量，无需另外的操作空间和设备。

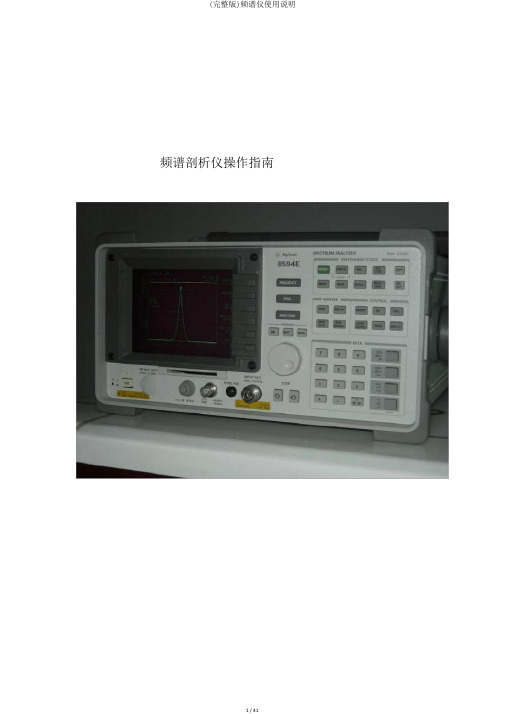

频谱剖析仪操作指南目录频谱剖析仪操作指南 (2)第一节仪表板描绘 (2)一、前方板 (2)二、后边板 (略 ) (7)第二节基本操作 (7)一、菜单操作和数据输入 (7)二、显示频谱和操作标记 (9)三、测试窗口和显示线 (13)四、利用横轴测试频次 (17)五、自动调整 (20)七、 UNCAL 信息 (23)第三节菜单功能描绘 (25)频谱剖析仪操作指南第一节仪表板描绘一、前方板这部分包含前方控制板详尽的视图、按键解说和显示在那些图片上的连结器，这可从频谱仪的前部面板看到，共分为九个部分，以下所述：1、显示部分ADUANTEST R3131SPECTRUM ANALYZER9kHz-3GHzActiveoff1 2 3 4 5 6 7控制描绘1 液晶显示 (LCD) 显示轨迹和测试数据2 活动地区显示输入数据和测试数据3 软菜单显示显示每个软按键的功能（同时向来到7）4 对照度控制校准显示亮度5ACTIVE OFF 键关掉活动地区移开任何显示的信息6 软按键七个键相应于显示在左侧的软菜单；按一个软按键选择相应的菜单项目7 RETURN 键用于返回屏幕显示到分级软菜单构造的上一级菜单2、电源开关 /连结器部份1 4 3 2POWER TG OUTPUT RF INPUT2 RF INPUT1〓50Ω控制描绘1 POWER 开关转动电源的开或关2 RF INPUT1 连结器N- 型输入连结器50 欧姆剖析器输入连结器：频次范围是9 千赫兹到3G 赫兹最大输入电平是+20dBm （ INPUT A TT ≥ 20dB ）或±50VDC 最大（ R3131）最大输入电平是+30dBm （ INPUT A TT ≥ 30dB ）或±50VDC 最大（ R3131A ）3 RF INPUT2 连结器（未使用）4 TG OUTPUT 连结器TG 输出连结器频次范围是 100 千赫兹到3G 赫兹仅入选项 74 被装备时才有效3、软盘驱动部分13 2控制描绘1 驱出按钮用于从驱动器中弹出软盘2 软盘驱动门在这里插入软盘3 通路灯 , 当软盘正进入驱动器中开启4、 MEASUREMENT部分FREQ 1SPAN 2LEVEL 34□REPEAT 5STOPSINGLE 6TG 7控制描绘1 FREQ 键设置中心频次2 SPAN 键设置频次跨距3 LEVEL 键设置参照电平4 SWEEP 灯当扫描正在运转时开启5 REPEAT （START/STOP ）键履行连续扫描或从头扫描6 SINGLE 键履行单调扫描或从头扫描7 TG 键设置 TG 功能仅入选项 74 被装备时才有效5、 DATA 部分DATACAL+d Bm7 8 9 GHz dB-dBm4 5 6 MHz secEMC mv1 2 3 kHZ msecPK SP ENTER0 。
是德手持电子频谱仪安全操作及保养规程1. 简介手持电子频谱仪是一种用于测量和分析各种频率信号的便携式仪器。
本文档旨在介绍如何安全操作和保养是德手持电子频谱仪。
2. 安全操作2.1 确保工作环境安全 - 在使用手持电子频谱仪之前，确保工作环境安全，没有明火或易燃物品。
- 在室外使用时，避免在恶劣天气条件下操作。
2.2 正确插入电源和电池 - 在使用手持电子频谱仪之前，确保插入的电源符合设备的要求。
- 当使用电池供电时，确保电池的电量充足，并正确插入电池。
2.3 操作前的准备 - 仔细阅读并理解设备的用户手册，熟悉设备的功能和操作方式。
- 验证设备是否处于正常工作状态，如有异常，应立即联系维修人员。
2.4 正确连接测量对象 - 在连接测量对象之前，确保设备和测量对象之间的连接正确可靠。
- 避免在高电压或高频率下操作设备，以免发生危险。
3. 操作步骤3.1 打开设备 - 首先，确认设备已连接电源或电池，并处于闭合状态。
- 按下设备上的电源按钮，等待设备开启并处于就绪状态。
3.2 设置测量参数 - 根据实际需求，在设备的操作界面上设置相应的测量参数，如频率范围、带宽等。
- 确保选择正确的测量模式和单位。
3.3 进行测量 - 将设备的传感器或天线靠近待测信号源，保持设备与信号源之间的稳定连接。
- 根据设备显示的测量结果，进行相应的数据分析和处理。
4. 保养规程4.1 清洁设备 - 在使用手持电子频谱仪之前和之后，使用柔软的布擦拭设备的外壳和显示屏，去除灰尘和污垢。
- 避免使用酸碱性或腐蚀性的清洁剂，以免损坏设备。
4.2 避免碰撞和摔落 - 尽量避免手持电子频谱仪与坚硬物体碰撞或摔落，以防设备损坏。
4.3 定期校准 - 根据设备的使用频率和精确度要求，定期进行设备的校准工作，以保证测量结果的准确性。
4.4 储存和运输 - 在长时间不使用设备时，应将其存放在干燥、通风的地方，避免阳光直射和潮湿环境。
频谱仪使用教程频谱分析仪在频域内分析信号的图示测试仪，以图形方式显示信号幅度按频率的分布，即X轴表示频率，Y轴表示信号幅度，原理为用窄带带通滤波器对信号进行选通，紧要功能：显示被测信号的频谱、幅度、频率。
可以全景显示，也可以选定带宽测试。
实在操作使用规程包括以下六个步骤。
（一）硬键、软键和旋钮：这是仪器的基本操作手段。
1、三个大硬键和一个大旋钮：大旋钮的功能由三个大硬键设定。
按一下频率硬键，则旋钮可以微调仪器显示的中心频率；按一下扫描宽度硬键，则旋钮可以调整仪器扫描的频率宽度；按一下幅度硬键，则旋钮可以调整信号幅度。
旋动旋钮时，中心频率、扫描宽度（起始、停止频率）和幅度的dB数同时显示在屏幕上。
2、软键：在屏幕右边，有一排纵向排列的没有标志的按键，它的功能随项目而变，在屏幕的右侧对应于按键处显示什么，它就是什么按键。
3、其它硬键：仪器状态（INSTRUMNTSTATE）掌控区有十个硬键：RESET清零、CANFIG配置、CAL校准、AUXCTRL辅佑襄助掌控、COPY 打印、MODE模式、SAVE存储、RECALL调用、MEAS/USER测量/用户自定义、SGLSWP信号扫描。
光标（MARKER）区有四个硬键：MKR光标、MKR光标移动、RKRFCTN光标功能、PEAKSEARCH峰值搜索。
掌控（CONTRL）区有六个硬键：SWEEP扫描、BW带宽、TRIG触发、AUTOCOVPLE自动耦合、TRACE跟踪、DISPLAY显示。
在数字键区有一个BKSP回退，数字键区的右边是一纵排四个ENTER确认键，同时也是单位键。
大旋钮上面的三个硬键是窗口键：ON打开、NEXT下一屏、ZOOM 缩放。
大旋钮下面的两个带箭头的键STEP搭配大旋钮使用作上调、下调。
（二）输入和输出接口：位于一起面板下边一排。
TVIN测视频指标的信号输入口；VOLINTEN是内外一套旋钮掌控、调整内置喇叭的音量和屏幕亮度；CALOUT仪器自检信号输出；300Mhz29dBmv仪器标准信号输出口；PROBEPWR仪器探针电源；IN75Ω1M—1.8G测试信号总输入口。
频谱仪使用指导频谱仪使用指导频谱仪主要作用为测量信号功率的，主要使用的型号为安立2711D。
主要界面如下：使用前，先检查一下电池是否有电，所带的配件是否齐全。
主要配件如下：充电器、软跳线、大功率衰减器、双公头、双母头。
信号测试：先估算一下测试信号的强弱，如果信号强度超过0dBm以上（测试主机输出）需要外接大功率衰减器，防止输入信号过强而损坏仪表。
外接大功率衰减器后，实际测试信号强度为：频谱仪读数+大功率衰减器衰减值。
如果测试信号强度较弱，可以直接接到频谱仪的射频输入口直接测量。
调整频率频谱仪可以测量3000MHz以内的信号强度。
接上测试信号后，先确认测量信号的频段，调整频谱仪的频段和测试信号的频段相同。
调整频谱仪频率如下:调整参考电平和内置衰减值参考电平设置，先估算一下测试信号强弱，把参考电平设置大小和测试信号的强度差不多。
内置衰减器设置：主要目的为了防止信号进入仪表滤波器信号太强，在设备内部设置的衰减，此衰减值对设备的读数没有影响。
设置界面如下：4、设置信号带宽设置带宽有两个RBW和VBW两个。
RBW为解析带宽，一般设置和测试信号频点的带宽相同，若不相同会影响信号测量的准确度。
GSM频点的带宽为200KHzCDMA频点的带宽为1.23MHz，但是频谱仪设置的RBW范围为10KHz—1MHz，由于频谱仪RBW设置没有专门200KHz和1.23MHz，所以在GSM测试时RBW设置为100KHz 测试CDMA时RBW设置为1MHz。
VBW只是调整频谱仪显示带宽，调整曲线的圆滑度，对测量信号读数没有影响，一般默认即可。
5、读取功率按右边键盘上的8键即可读取功率，系统会出现四个标称点分别为M1,M2,M3,M4。
测试一个标称点的功率的话，点M1进入，按下开/关键，屏幕上即出现一根红线，红线到什么位置，左下角对于的M1就能读取功率和频率。
6、图形保存和读取保存按键盘上9号键即可保存，设备要求你输入保存曲线的名称。
