液晶电视常见故障原因分析检修我们从液晶电视的原理上来看，维修液晶电视与普通电视的维修方法是不同的，其显示的终端与普通电视决然不一样，同时液晶电视的核心电路采用的全是数字电路，于是在维修时一定要改变以往传统的维修方法，在维修之前要全面熟悉液晶电视的工作原理，结合实际故障多做分析，根据新的维修技巧从易到难逐一找出产生故障的根源。
今天在这里这讲几个典型的代表性故障，供大家参考：L1520T机器常见的故障有如下几种：实例1：收不到台，雪花点稀少或雪花点暗该故障现象从表面上看容易误以为是驱动电路、逆变电路或LCD损坏造成。
其实此故障是LC1520T（LC1700T）的一种特有故障，该故障的原因是CPU电路、中放电路、解码电路的数据传输以及相互之间的电路工作失误造成，如CPU已经发出PAL-DK制的指令，而中放部分未能作出相应的电路开关，造成中放的信号不能正常传送给解码电路而造成此故障（注：此时的字符颜色、光亮度是正常的），遇到此种故障，凭主观维修是无法解决的。
维修经验告诉我们，解决此问题可以人为的让CPU重新发给中放、解码一个指令，让其正常传输、识别。
操作方法如下：按遥控器伴音制式键打开其调试菜单，然后将伴音制式转换一次或两次，退出菜单，在打开图像制式，将图像制式转换一次即可正常运行，问题已解决。
实例2：将机器通电后，显示屏上字符一闪即消，指示灯由绿色变成红色手按面板按键，指示灯有变化，但屏幕无反应，关机后重新开机，现象不变。
根据维修经验，此类机器出现此种故障的原因一般为逆变器损坏造成。
温馨提示：有时逆变器损坏还会出现另一种现象，即光栅很暗，看不到图像，而字符却隐隐约约可以看到。
在这里介绍几种实用的判断逆变器损坏的方法：首先我们要了解逆变器的工作原理及其作用。
逆变器是将12V直流电压经过升压逆变成600V-700V的交流正弦波电压（一种脉冲高压）来激活LCD背光灯管上的荧光粉发出亮光，给显示屏提供一种光源。
液晶电视故障维修液晶电视是现代家庭娱乐的重要电子设备之一，但偶尔也会出现故障。
以下是一些常见的液晶电视故障及其维修方法，希望对您有所帮助。
1. 无法开机如果液晶电视无法开机，首先检查插座是否通电。
如果插座正常，可能是电源线故障。
请用其他可靠的电源线进行尝试，如果电视能正常开机，说明原电源线有问题。
如果电视仍然无法开机，可能是电池或主板故障，此时最好请专业人士进行维修。
2. 无信号或信号质量差如果液晶电视在使用有线电视或卫星接收器时，出现无信号或信号质量差的情况，首先检查信号线的连接是否松动。
如果连接正常，可以尝试重新搜索信号或调整天线方向。
如果问题仍然存在，可能是接收器或电视信号处理板的故障，需要找专业人士进行修复或更换。
3. 屏幕闪烁或出现条纹如果液晶电视屏幕频繁闪烁或出现条纹，可能是屏幕本身故障。
首先检查电视外部是否有外力损伤，如碰撞或压力。
如果没有明显的损伤，可能是屏幕背光灯或驱动板的故障，建议找专业人士进行检修或更换。
4. 声音问题如果液晶电视的声音异常，可能是喇叭或音频处理板的问题。
首先检查音量设置是否正确，尝试调节音量并观察变化。
如果问题仍然存在，可以尝试连接外部音响或耳机，检查是否有声音输出。
如果外部音响或耳机能正常工作，说明问题出在电视内部的音频部件上，需要专业人士进行检修。
5. 遥控器问题如果液晶电视的遥控器无法正常工作，首先检查电池是否正常。
尝试更换电池后，测试遥控器是否能正常工作。
如果仍然无法使用，可以尝试将遥控器重置或重新配对。
如果问题仍然存在，可能是遥控器内部的电路故障，建议更换遥控器或找专业人士进行修理。
总结：液晶电视故障种类繁多，可以从硬件故障和操作问题两个方面进行排查。
对于简单问题，可以自行尝试解决，如更换电源线、电池等，但对于复杂的故障，建议请专业人士进行维修，以确保安全和有效解决问题。
另外，为了减少故障的发生，定期清洁液晶电视、注意使用方法和环境也是很重要的。
液晶电视机常见屏故障的检修方法液晶电视机常见屏故障的检修方法从液晶电视机的屏幕的反应，可以看到常见的屏故障有那些如下：液晶屏看到产生的故障大致有：白屏、花屏、黑屏、屏暗、发黄、白斑、亮点、暗斑、黑斑、黑影、亮线、暗线、外膜刮伤等，这些故障中相对而言较容易维修的是屏暗、发黄、白斑、外膜刮伤。
一、白屏：白屏分为以下两种情况：1、纯白屏：有信号输入，整个屏幕是白的，看不清图像，这是由于主板有故障引起的（主要查LVDS芯片）。
2、白雾罩住：能够看到图像，但图像仿佛被一层白雾罩住，这是由于屏线或屏的成像关联电路本身损坏。
当怀疑故障是因液晶屏而引起时，可拆开屏框，在开机加电状态下测屏线插口上屏的供电和各信号线电压是否正常。
如果屏的供电和各信号线电压不正常，则查相关电路：如屏的供电和各信号线电压都正常，即可判定是屏的成像系统有问题，此时可检查屏的控制芯片是否虚焊或者损坏。
当怀疑屏的成像系统有问题时，有条件的可用一块正常屏代换原屏更加容易快捷地判断出来。
二、花屏：花屏故障主要是因液晶屏或逻辑板有问题造成的，但机心板造成花屏现象一般也会在整个屏上都存在，但是可能会在某个特定的颜色下表现较轻。
液晶屏最常见的是由于液晶屏从内部碎裂，造成花屏，且这种花屏一般都是局部的，面板未损坏的地方还可以正常显示。
如果外接显示正常，而液晶屏有花屏或缺色故障，这一般是由于屏线中有断线或虚接、虚焊现象，此时可拆开屏框，先用对地测电阻值的方法看屏线中是否存在断线故障。
若屏线已断，则可用“飞线”解决；若屏线中没有断线，则加电开机测试各信号线电压是否正常。
如各信号电压不正常则查相关电路。
若各信号线电压正常，则一般是屏本身损坏，则要更换液晶屏了。
三、黑屏：1、当外接输出时显示正常，但液晶屏是黑屏。
此故障说明屏的背光系统和成像系统都没有正常工作，则检查主板上的屏线插头是否虚插或屏线是否断线。
此时可拆开机子的开机面板，将屏线插头重新插拔一下看故障是否排除。

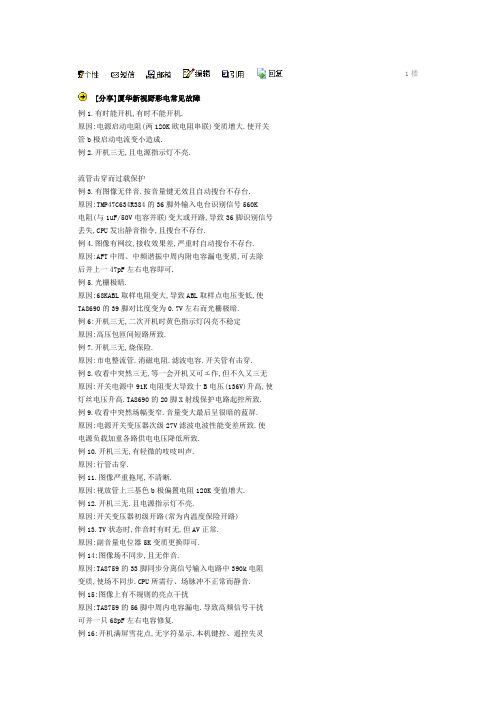

1楼[分享]厦华新视野彩电常见故障例1.有时能开机,有时不能开机.原因:电源启动电阻(两120K欧电阻串联)变质增大.使开关管b极启动电流变小造成.例2.开机三无,且电源指示灯不亮.流管击穿而过载保护例3.有图像无伴音.按音量键无效且自动搜台不存台.原因:TMP47C634R384的36脚外输入电台识别信号560K电阻(与1uF/50V电容并联)变大或开路,导致36脚识别信号丢失,CPU发出静音指令,且搜台不存台.例4.图像有网纹,接收效果差,严重时自动搜台不存台.原因:AFT中周、中频谐振中周内附电容漏电变质,可去除后并上一47pF左右电容即可.例5.光栅极暗.原因:68KABL取样电阻变大,导致ABL取样点电压变低,使TA8690的39脚对比度变为0.7V左右而光栅极暗.例6:开机三无,二次开机时黄色指示灯闪亮不稳定原因:高压包匝间短路所致.例7.开机三无,烧保险.原因:市电整流管.消磁电阻.滤波电容.开关管有击穿.例8.收看中突然三无,等一会开机又可エ作,但不久又三无原因:开关电源中91K电阻变大导致十B电压(136V)升高,使灯丝电压升高.TA8690的20脚X射线保护电路起控所致.例9.收看中突然场幅变窄.音量变大最后呈很暗的蓝屏.原因:电源开关变压器次级27V滤波电波性能变差所致.使电源负载加重各路供电电压降低所致.例10.开机三无,有轻微的吱吱叫声.原因:行管击穿.例11.图像严重拖尾,不清晰.原因:视放管上三基色b极偏置电阻120K变值增大.例12.开机三无.且电源指示灯不亮.原因:开关变压器初级开路(常为内温度保险开路)例状态时,伴音时有时无,但AV正常.原因:副音量电位器5K变质更换即可.例14:图像场不同步,且无伴音.原因:TA8759的33脚同步分离信号输入电路中390k电阻变质,使场不同步.CPU所需行、场脉冲不正常而静音.例15:图像上有不规则的亮点干扰原因:TA8759的56脚中周内电容漏电.导致高频信号干扰可并一只68pF左右电容修复.例16:开机满屏雪花点,无字符显示,本机键控、遥控失灵原因:CPU(KV88C94)的38脚外33K欧电阻变质损坏,使场同步信号丢失所致.例17:图像呈枕形失真原因:-一般为枕校板上枕校调节200K欧电位器变质,直接更换即可.例18:图像不清晰并有网纹干扰,严重时呈蓝屏.原因:中放板上AFT中周或中频中周内附电容漏电所致. 例19:图像上有明显的交流干扰条原因:电源板上330uF/400V电容容量减小所致,更换即可.二、华夏一号系列例1:开机三无,电源指示灯也不亮原因:电源开关管基极启动电阻220K变质所致.例2:开机三无,电源指示灯不亮原因:查4A保险.限流电阻3.3欧/10W.滤波电容330uF/ 400V.开关管(2SC4706)损坏.该故障最常见.最先是滤波电容容量减小,图像有干扰条,而且会干扰CPU导致遥控失灵.当失容到一定程度后,高电压将击穿开关管而导致限流电阻及保险烧断.例3:自动关机,红色指示灯亮原因:行逆程电容(5600pF/1.6KV)容量减小,高压及灯丝电压升高使X射线保护电路启动而自动关机.该故障出现前图像左右两侧有很窄的黑条.例4:开机无光无声,但有高压静电电应.原因:高压包次级整流管击穿,其限流电阻也可能烧坏,如未烧会引起开机保护.例5:图像不清晰,有时呈负像,严重时呈蓝屏.原因:TDA9808的14.15脚外接中周内附电容漏电.于去之用19pF左右电容并联.例6:无图像,呈蓝屏,自动搜索行场不同步且不能存台原因:TMP87CH36的电台识别输入36脚外接560K电阻开路(与2.2uF/50V电容并联).使同步信号丢失所致.例7:TV无图像而AV正常原因:常见为高频头TDQ3B8PL损坏.质量问题.例8:光栅呈水平亮线原因:在场扫描块TA8427正常情况下,一般是CPU存储器ST2404数据丢失所致.例9:无伴音原因:伴音功放TA8200易损坏.(外挂音箱功率过大)例10:2958TU彩电.开机三无,而电源指示灯亮原因:该丽音处理集成块易损坏,导致数据时钟线错误,使CPU不能正常工作所致.可将丽音板上音频信号输出输入脚短接.再断开丽音板上数据与时钟脚即可.三、福满堂系列例1:开机无光栅,而关机瞬间有一条短亮线原因:场输出块TDA3654供电电阻1欧/1W开路.例2:开机三无,红色指示灯亮,机内有吱吱叫声原因:常行管(D1879)击穿,最好用D2253行管换.其次阻尼二极管BY228或枕校放大2SC2344也常见击穿.例3:遥控失灵原因:遥控接收头常见损坏.质量问题.例4:开机三无原因:+B电压整流管(RGP30)击穿所致.例5:水平亮线原因:TDA8362其42脚场推动供电外接电阻3.3M欧开路变质所致.例6:XT-2197彩电开机三无,电源指示灯亮原因:其存储器24C04易损坏造成数据丢失.先更换一试.例7:XT-3465T彩电场幅压缩,严重呈水平亮线原因:电源板上2SD400性能变差所致.该管为TB1238的28.22.23脚供+9V电压例8:XT-2965T彩电,收看强信号台有网纹干扰,自动搜台不存台,而弱信号基本正常.原因:TB1238的9脚外接电容(1uF/50V)无容量造成.--------------------------------------------------------购买5元金币。
液晶电视故障大全液晶电视是现代家庭中常见的电视类型，它具有画面清晰、色彩鲜艳、占地空间小等优点，受到了广大消费者的喜爱。
然而，随着使用时间的增长，液晶电视也会出现各种故障，给人们的生活带来诸多不便。
因此，了解液晶电视可能出现的故障类型及解决方法，对于维护家庭电视设备的正常使用至关重要。
首先，液晶电视屏幕出现故障是比较常见的问题。
可能出现的情况包括屏幕出现黑屏、出现亮点、出现色彩失真等。
对于这些问题，我们可以尝试重新调整屏幕亮度和对比度，或者使用专业的屏幕修复工具进行修复。
另外，液晶屏幕也可能出现损坏的情况，这就需要寻求专业维修人员进行更换或修复。
其次，液晶电视的音频故障也是常见的问题之一。
可能出现的情况包括声音无法调节、声音有杂音、甚至完全没有声音等。
针对这些问题，我们可以先检查电视的音频线是否连接良好，或者尝试调整音频设置。
如果问题依然存在，就需要联系专业维修人员进行检修。
此外，液晶电视的遥控器故障也是家庭用户经常遇到的问题。
遥控器可能出现无法使用、按键失灵、信号不稳定等情况。
针对这些问题，我们可以先更换遥控器电池，或者尝试清洁遥控器的红外线发射头。
如果问题依然存在，就需要考虑更换新的遥控器。
另外，液晶电视的电源故障也是比较常见的问题。
可能出现的情况包括无法开机、突然自动关机、电源指示灯闪烁等。
对于这些问题，我们可以检查电视的电源线是否连接良好，或者尝试更换电源插座。
如果问题依然存在，就需要联系专业维修人员进行检修。
总的来说，液晶电视在日常使用中可能出现的故障类型是多种多样的，但是大部分问题都可以通过简单的调整或者更换部件来解决。
然而，在处理这些问题的过程中，我们需要格外注意安全，避免因为操作不当而导致更大的损坏。
如果遇到复杂的故障情况，建议及时联系专业的维修人员进行处理，以免延误故障的处理时间，影响家庭的正常使用。
因此，对于液晶电视故障的解决，我们需要保持耐心和细心，尽可能多地了解和掌握一些基本的维修知识，以便在出现故障时能够快速有效地处理。
液晶显示器常见故障与解决方法液晶显示器常见故障与解决方法白屏A .出现白屏现象表示背光板能正常工作,首先判断主板能否正常工作,可按电源开关查看指示灯有无反应,如果指示灯可以变换颜色,表明主板工作正常1.检查主板信号输出到屏的连接线是否有接触不良(可以替换连接线或屏)2.检查主板各个工作点的电压是否正常,特别是屏的供电电压3.用示波器检查行场信号和时钟信号(由输入到输出)B.如指示灯无反应或不亮,表明主板工作不正常1.检查主板各工作点的电压,要注意EPROM的电压(4.8V左右),复位电压(高电平或低电平,根据机型不同),CPU电压.如出现电源短路,要细心查找短路位置,会有PCB板铜箔出现短路的可能.2.查找CPU各脚与主板的接触是否良好3.检查主板芯片和CPU是否工作,可用示波器测量晶振是否起振4.必要时替换CPU或对CPU进行重新烧录二.黑屏A.首先要确定是主板问题还是背光板问题,可查看指示灯有无反应,如果连指示灯都不亮,则要查看主板电源部分1.用万用表测量各主要电源工作点,保险丝是否熔断就要断开电源,用电阻档测量各主要电源工作点有无短路,出现短路就要仔细找线(是否线路板铜箔短路)和各个相关元器件(是否损坏,是否连锡)2.如无短路现象,则可参照白屏现象维修,保证各工作点电压和信号的输入与输出处于正常工作状态B.如果主板的工作状态都正常,就要检查背光板1.检查主板到背光板的连接有无接触主良2.用万用表测量背光的电压,要有12V的供电电压,要有3.3V-5V的开关电压和0-5V的背光调节电压,背光的开关电压最为重要,如果出现无电压或电压过低,要检查CPU的输出电平和三极管的工作状态是否正常,注意有无短路现象,必要时替换各元器件三.缺色1.检查主芯片到连接座之间有无短路虚焊(注意芯片脚,片状排阻和连接座,特别是扁平插座)2.检查屏到主板的连接线如扁平电缆之间有无接触不良3.必要时更换主板,连接线,甚至屏,找出问题所在四.按键失灵1.测量各个按键的对地电压,如出现电压过低或为0,则检查按键板到CPU部分线路有无短路,断路,上拉电阻有无错值和虚焊,座和连接线有无接触不良2.注意按键本身有无损坏五. 双色指示灯不亮或只亮一种颜色1.检查指示灯部分线路,由MCU输出到指示灯控制的三极管电平是否正常,通常为一个高电平3.3V和一个低电平0V,切换开关机时,两电平会变为相反,如不正常检查电路到MCU之间有无短路,虚焊2.检查三极管的供电电压(5V)是否正常,三极管输出是否正常,可测量指示灯两端电压,+-3V3.检查主板插座到按键板之间有无接触不良,电路板有无对地短路4.必要是替换指示灯六.偏色1.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)2.进入工厂模式,进行白平衡调节,能否调出正常颜色3.必要时替换MCU或对MCU进行重新烧录七.花屏1.测量主板时钟输出是否正常2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)3.检查主板信号输出到输出到屏的连接座部分线路有无虚焊短路(IC脚排阻及座双列插针,特别注意扁平插座4.必要时替换屏八.无信号A.通电后出现无输入信号(NO VGA INPUI)1.检查VGA电缆连接2.检查主板由行场输入(注意VGA母座的行场与地之间有无短路)到反相器输出再到主芯片部分线路(有无虚焊短路,电容电阻有无错值)3.检查主板各工作点电压(有可能是由于主芯片损坏)B.通电后出现超出显示(VGA NOT SUPPORT) or(FREQENCY OUT OFRANGE)1.检查电脑输入信号是否走出范围2.检查主板各个工作点的电压(有可能是由于主芯片损坏)九.画面闪(字抖动)1.用自动调节或用手动调节"相位"能否调好2.检查主板各个工作点的电压(有可能是由于主芯片损坏)3.检查锁相回路电容电阻有无错值4.检查主板由行场输入到反相器输出再到芯片部分线路(有无虚焊短路电容电阻有无错值)十.重影1.检查输入信号,是否因为接分配而引起或VGA电缆不合规格引起2.检查主板VGA座有无虚焊,连焊3.检查主板由信号输入到芯片部分线路有无虚焊,短路,电容电阻错值4.检查主板各工作点电压(有可能是由于主芯片损坏)[b][i][color=#11EE11]《〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈[/color][/i][/b]液晶显示器常见故障。
海信电视维修点查询中心提醒：电视现在是家家户户都很常见的家电设备。
电视机的品牌也是各种各样，所以用户在使用过程中就会遇到很多的故障问题，例如，导致电视无法正常使用。
应该如何解决这个故障问题呢，今天跟着海信电视维修点查询中心一起来看看吧！长虹LT32710换频道是声音失真按一下声音加减键就正常，是遥控接收板上面的D6、D7两个贴片二极管换了，换同型号的或下掉不用就可以了。
有些型号的机器遥控不接收是遥控接收头上5V供电到地的贴片电容短路。
厦华LC-27u25液晶，开机蓝屏亮一下就熄灭，不能开机灯管不亮，经过检查是高压板高压线圈短路，购得高压板E206453 MODEL V70-001上机，声音图像正常。
三星液晶电视LA26R51B，故障是有声音无图像且无光，打开后盖在暗室里看，开机后，不见背光灯亮。
于是检查高压板，经查，此机用8个灯管，高压板24V分两路，每一路有一个4A 保险电阻，一路接4个灯管。
经查其中一路4A保险电阻开路了。
那一路短路。
导致保险电阻开路。
那一路连有四个MOS管，分别断开，发现其中有两只MOS管对地短路了，型号是SP8M3.去掉两个坏的后试机，发现屏一亮就灭了，确定是MOS管损坏后导致保护。
更换两只MOS管后一切正常。
康佳LC42DS30D使用中突然内部有爆破声，接着3无怀疑电源板损坏，检查，熔断器爆，并一103K/630电容爆，重新更换，5V电压不稳电源灯慢慢闪烁，其余输出不稳定，无法开机，遂更换电源板，开机正常。
长虹LT40600液晶彩电。
故障现象；不收台或图像不良类似高频头跑台，检修；测高频头供电正常，拆下高频头里面有5个电解电容更换排除。
这个毛病是长虹通病。
厦华LC-37HU19，AV1无输入。
拆机检修发现AV切换电路在模拟板部件上，AV通道由AV插座、NB102(贴片ICPESD5VL4UG)/NB101(贴片IC PESD5VOL5UY) 、NW200（贴片IC HEF4052BT0）组成，其中NB101是AV1和AV2的音频通道，NB102是视屏通道，AV1和AV2经过NB101、NB102后送到NW200和TV、SV-C、SV-Y进行图像和音频切换，所以先换NW200后故障依旧，在更换NB102后故障排除。

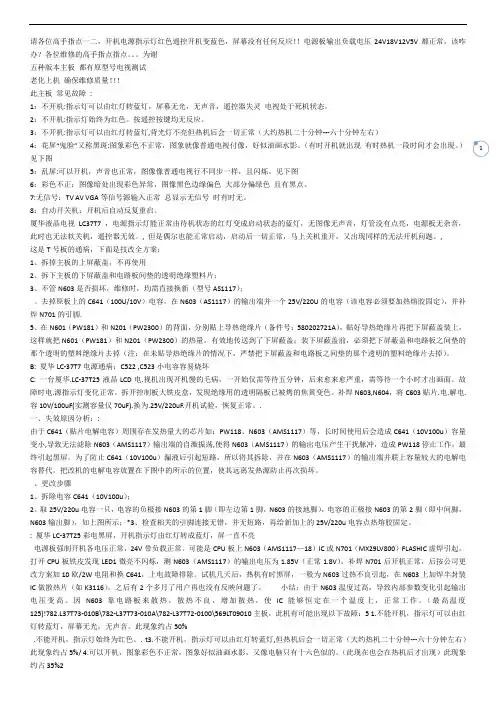

请各位高手指点一二，开机电源指示灯红色遥控开机变蓝色，屏幕没有任何反应！！电源板输出负载电压24V18V12V5V 都正常，该咋办？各位维修的高手指点指点。
为谢五种版本主板都有原型号电视测试老化上机确保维修质量！！！此主板常见故障 :1：不开机:指示灯可以由红灯转蓝灯，屏幕无光，无声音，遥控器失灵电视处于死机状态。
2：不开机:指示灯始终为红色。
按遥控按键均无反应。
3：不开机:指示灯可以由红灯转蓝灯,背光灯不亮但热机后会一切正常（大约热机二十分钟---六十分钟左右）4：花屏“鬼脸”又称黑斑:图象彩色不正常，图象就像普通电视付像，好似油画水影。
（有时开机就出现有时热机一段时间才会出现。
下图5：乱屏:可以开机，声音也正常，图像像普通电视行不同步一样，且闪烁。
见下图6：彩色不正：图像暗处出现彩色异常，图像黑色边缘偏色大部分偏绿色且有黑点。
7:无信号：TV AV VGA 等信号源输入正常总显示无信号时有时无。
8：自动开关机：开机后自动反复重启。
厦华液晶电视 LC37T7 ，电源指示灯能正常由待机状态的红灯变成启动状态的蓝灯，无图像无声音，灯管没有点亮，电源板无杂音，此时也无法软关机，遥控器无效。
, 但是偶尔也能正常启动，启动后一切正常，马上关机重开，又出现同样的无法开机问题。
, 这是T 号板的通病，下面是技改全方案：1、拆掉主板的上屏蔽盖，不再使用2、拆下主板的下屏蔽盖和电路板间垫的透明绝缘塑料片；3、不管N603是否损坏，维修时，均需直接换新（型号AS1117）；、去掉原板上的C641（100U/10V ）电容，在N603（AS1117）的输出端并一个25V/220U 的电容（该电容必须要加热熔胶固定），并补焊N701的引脚.5、在N601（PW181）和N201（PW2300）的背面，分别贴上导热绝缘片（备件号：580202721A ），贴好导热绝缘片再把下屏蔽盖装上，这样就把N601（PW181）和N201（PW2300）的热量，有效地传送到了下屏蔽盖；装下屏蔽盖前，必须把下屏蔽盖和电路板之间垫的那个透明的塑料绝缘片去掉（注：在未贴导热绝缘片的情况下，严禁把下屏蔽盖和电路板之间垫的那个透明的塑料绝缘片去掉）。
电视机常见故障及排除七种方法!电视机常见故障及排除七种方法电视机是我们日常娱乐生活中不可或缺的电器设备之一。
然而，由于长时间使用或其他原因，电视机常常会出现一些故障。
本文将介绍电视机常见的故障，并提供解决这些故障的七种方法。
一、画面无法显示当电视机打开，但无法显示画面时，常常是由于以下几个原因所引起的故障：1. 信号源问题：检查电视机是否正确连接到信号源，例如有线电视、卫星电视或外接设备。
确保信号源正常工作。
信号源问题：检查电视机是否正确连接到信号源，例如有线电视、卫星电视或外接设备。
确保信号源正常工作。
2. 信号线松动：检查电视机后面的信号线是否插紧。
尝试重新插拔信号线，确保连接稳固。
信号线松动：检查电视机后面的信号线是否插紧。
尝试重新插拔信号线，确保连接稳固。
3. 画面设置错误：进入电视机设置菜单，找到画面设置选项。
检查分辨率、亮度、对比度等设置是否正确。
画面设置错误：进入电视机设置菜单，找到画面设置选项。
检查分辨率、亮度、对比度等设置是否正确。
二、无法调节音量当电视机无法调节音量时，可能是以下原因造成的故障：1. 遥控器故障：更换电视机的遥控器电池，或使用替代的遥控器。
如果问题依然存在，可能是电视机自身的问题。
遥控器故障：更换电视机的遥控器电池，或使用替代的遥控器。
如果问题依然存在，可能是电视机自身的问题。
2. 声音设置错误：进入电视机设置菜单，找到声音设置选项。
检查音量控制是否被禁用，或者音量调节范围是否被限制。
声音设置错误：进入电视机设置菜单，找到声音设置选项。
检查音量控制是否被禁用，或者音量调节范围是否被限制。
三、电视画面模糊如果电视画面模糊，可能是以下原因引起的故障：1. 信号源问题：确认信号源的输出是否正常。
尝试连接其他设备来验证是否为信号源的问题。
信号源问题：确认信号源的输出是否正常。
尝试连接其他设备来验证是否为信号源的问题。
2. 分辨率设置错误：检查电视机的分辨率设置，确保与信号源的输出一致。

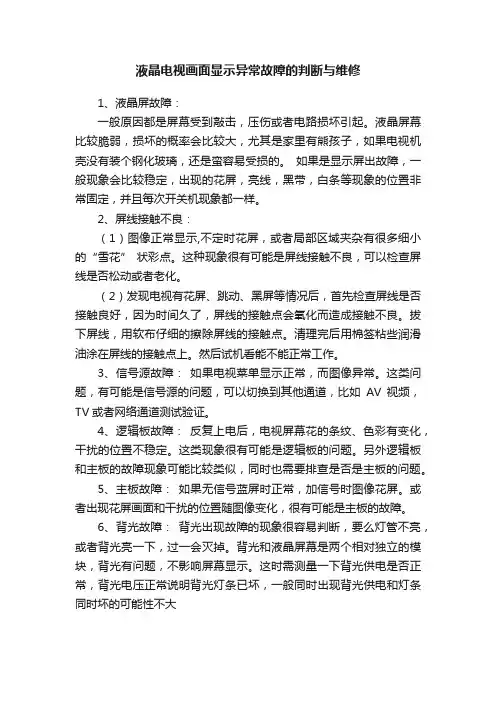

液晶电视画面显示异常故障的判断与维修1、液晶屏故障：一般原因都是屏幕受到敲击，压伤或者电路损坏引起。
液晶屏幕比较脆弱，损坏的概率会比较大，尤其是家里有熊孩子，如果电视机壳没有装个钢化玻璃，还是蛮容易受损的。
如果是显示屏出故障，一般现象会比较稳定，出现的花屏，亮线，黑带，白条等现象的位置非常固定，并且每次开关机现象都一样。
2、屏线接触不良：（1）图像正常显示,不定时花屏，或者局部区域夹杂有很多细小的“雪花” 状彩点。
这种现象很有可能是屏线接触不良，可以检查屏线是否松动或者老化。
（2）发现电视有花屏、跳动、黑屏等情况后，首先检查屏线是否接触良好，因为时间久了，屏线的接触点会氧化而造成接触不良。
拔下屏线，用软布仔细的擦除屏线的接触点。
清理完后用棉签粘些润滑油涂在屏线的接触点上。
然后试机看能不能正常工作。
3、信号源故障：如果电视菜单显示正常，而图像异常。
这类问题，有可能是信号源的问题，可以切换到其他通道，比如AV视频，TV或者网络通道测试验证。
4、逻辑板故障：反复上电后，电视屏幕花的条纹、色彩有变化，干扰的位置不稳定。
这类现象很有可能是逻辑板的问题。
另外逻辑板和主板的故障现象可能比较类似，同时也需要排查是否是主板的问题。
5、主板故障：如果无信号蓝屏时正常，加信号时图像花屏。
或者出现花屏画面和干扰的位置随图像变化，很有可能是主板的故障。
6、背光故障：背光出现故障的现象很容易判断，要么灯管不亮，或者背光亮一下，过一会灭掉。
背光和液晶屏幕是两个相对独立的模块，背光有问题，不影响屏幕显示。
这时需测量一下背光供电是否正常，背光电压正常说明背光灯条已坏，一般同时出现背光供电和灯条同时坏的可能性不大。
附近老电视维修中心温馨提示：经常有用户反映电视机黑屏，到处寻求故障原因和解决方法。
其实造成电视出现此问题的原因和解决方法不尽相同。
所以附近老电视维修中心特意整理了相关知识，供大家学习参考，有兴趣的朋友可以一起看看关于老电视维修！故障分析检修：首先开机测试，没有任何反应。
12v,24v,5v待机电压都没有，检查电源板发现保险丝已开路，说明电路中有元件短路。
因此检查PFC和PWM（脉冲宽度调协）的电路的MOS管，没有发现击穿现象。
于是进一步检查12v,24v,18v的输出对地电阻时，发现D10击穿，更换D10，开机正常。
维32L05HR液晶开机几分钟后出现很细的横格子密密麻麻，有时只是局部有时是满屏，此机是电源合高压一体板，我店里正好有个同样的电源板，本来没抱什么希望的，可是我换上去后，竟出其LG液晶，故障现象为蓝色指示灯慢闪，查电源板正常，刷机无果是主板保护故障，见主板上有一复位按键，按后故障依旧，以为式按键接触不良（该机已使用接近4年，测量按键两端无电压，对地测量按键两端都为5V，将该按键拆掉不用，该机开机一切恢复正常，该机是因为复位按键短路造成主板无法复位，使主板保护。
创维32L01HM液晶电视不能开机指示灯不亮，用户说开始是有时能开机有时不能开机，今天早晨干脆就不能开机了，用户放下就走了，拆机检查输入有220V交流电压滤波有380V电压，输出没有24V-12V-5V也没有，足步拔掉所有输出擦头全没有电压，证明电源板确实坏，拆下电源板先看看有没有虚焊，没有发现虚焊位置，既然有380V证明电源整流部分工作，应该正5V震荡电路没有工作，CPU没有正常5V电压，待机电路不能正常工作，输出24V和12V不能产生电压，重点检查5V震荡电路，输出电容容量正常，周围元件没有发现故障位置，在检查震荡内部发现靠散热片一个25V680UF电容有点鼓包，眼光一亮是不是这个电容坏了，拆下用专用数字电容表测量还有150UF，证明可能此电容容量不足造成漏电造成，将一个25V680UF电容换好，接上电源有了正5V按开机键各电压正常，电视机一切正常维修已经成功只坏了一个电容就修好了，谢谢同行们分享今天的收获。
液晶电视各种故障排除方法说实话液晶电视各种故障排除方法这事，我一开始也是瞎摸索。
就比如电视突然没画面了，可把我急坏了。
我开始就想当然地各种插拔电源线，觉得可能就是电源接触不好，就跟我们给手机充电，有时候线没插好充不上电一样的道理。
可是弄了半天，电视还是毫无反应。
后来我又觉得会不会是信号源的问题呢。
我家里是连着机顶盒的，我就开始捣鼓机顶盒的线。
我把那些高清线什么的拔了又插，插了又拔，就像在做一场毫无头绪的试验。
结果发现这真的有可能是个问题源，有时候线松动或者表面脏了就会影响信号传输，导致没画面或者画面闪屏。
这就好比是一条运送货物的道路堵住了，货物（信号）就到不了目的地（电视屏幕）。
当我把线擦干净然后插紧，嘿，画面有时候就神奇地恢复了。
还有一次电视出现花屏的情况，这可让我发愁了。
我想会不会是内部受潮了。
这时候我就把电视搬到通风的地方放了一段时间，就像晾干衣服一样，盼着把里面的湿气给弄出去。
不过这一招不是每次都灵验的。
我在网上查了查，发现有可能是显示屏的故障，但是自己又不敢轻易拆开电视去检查。
毕竟电视内部很复杂，就像是一个精密的小世界，乱动可能会让问题更严重。
说到声音问题呢，有一次电视没声音。
我首先检查的就是音量有没有被调到最小或者静音。
这真的是个很傻的错误，但是很可能就发生了。
在确保不是这个问题后，我就又去检查那些音频线。
音频线就像水管一样，要是中间断了或者接口松了，声音这个水流就没法到达电视喇叭。
我也不确定自己做的这些排查是不是涵盖了所有可能性，但是这些都是我在实际中遇到并尝试去解决的办法。
这些办法虽然土但有时候真的很管用。
再说说画面颜色不对的情况，我曾经试着调整电视的色彩设置，可是调来调去总是觉得怪怪的。
后来我才反应过来可能是观影模式选择错了。
不同的模式下画面的色彩、对比度等都会有差别，这就需要我们一个个去尝试，看看哪个模式最适合当前的观看场景了，这个过程就有点像试衣服，找到最合身最舒服的那件才行。
厦华液晶彩色电视机典型机芯故障检修要点(HK系列)厦华液晶彩色电视机典型机芯故障检修要点(HK系列)7.1 机型概述厦华HK系列液晶彩电是采用MST公司的主芯片为核心的系列机型.其主要机型有LC-42HK55、LC-47HK55,派生出来的机型还有LC-37HU35、LC-40HU35、LC-42HU27、LC-46HU27、LC-47HU27等.上述机型电路框架方面大致相同.7.2整机方框及接线图等7.2.1 整机的电路方框图整机的电路方框图如图7-2-1所示.图7-2-1整机的电路方框图247平板彩色电视机维修要点手册7.2.2整机的电路接线图整机的电路接线图如图7-2-2所示.7.2.3主要集成电路及其功能图7-2-2整机电路接线图①NS4(MST9U88L):它是一片全功能大规模专用集成电路,能实现HDMI接口处理、视频解码、视频开关选择、A/D和D/A变换、隔行/逐行处理、模式变换、OSD和低压差分输出处理等全部功能:另外,它还具有音频选择、处理及MCU的功能等.②NS5、NS2(24C02N-10SI27)、NS3(24C02N-10SI27):存储器,储存整机的各种重要数据.③NW200(HEF4052BT):音频信号切换/音频信号效果处理.④NA6(MP7722):伴音功放电路.⑤N512(TEA1610T):24V主开关电源控制集成电路.⑥N504(AN7809AF):9V稳压集成电路.⑦N507(A6563A):PFC控制集成电路.⑧N501(DH321):5V副电源控制集成电路.⑨N511(LM393D):过压保护电路.⑩N510(SI9933):5VSB电源控制开关.248第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)7.3整机实际结构图解7.3.1 HK系列液晶彩电整机实际内部构造说明HK系列液晶彩电电路部分由电源板组件、数字板、高频板和转接板四大部分组成,背光板布置在屏左右两侧,键控板装置在机身的右侧,这样使得机身看上去更加简洁,这也是目前液晶电视的一种流行放置方式.接收头设置在机身的左侧.此外在细节设计方面,HK系列液晶彩电的扬声器插座还采用人性化的防呆设计,使得安装插拔更便捷,不易插错.实物图如图7-3-1所示.图7-3-1 LC42HK55内部结构图解7.3.2整机拆卸注意事项①要防ESD:CMOS和半导体器件受静电放电易损坏,操作时应将LCD组件放在防静电平台上,操作者要带防静电手环,以防静电产生.②选择合适大小的垫布:拆卸机子之前应确保选择的垫布比屏面积稍大些,以保护显示屏避免屏受到划伤.③屏线插头的插拔:HK机型的屏线插头没有用硅胶固定,拆装时需小心按下两头卡钩,以免破坏插头.④螺钉的拆卸:所有的安装孔与框架上孔的孔位应对齐,错位时支撑框架应修改,切勿249平板彩色电视机维修要点手册强行锁入螺丝.液晶电视机有规格不一、大小不一的各种螺钉,这些螺钉的安装位置都有要求,严禁装错,装错一个,如在短螺钉的地方装上长的螺钉,长的螺钉就有可能穿过安装的介体,最终顶到LCD屏上,导致LCD屏永久损坏,因此实际拆装时,不同的螺钉一定要分类摆放.⑤显示表面沾污:如果显示表面沾污,用棉签或软布擦净.如擦不净,可用棉签或软布蘸有清洗剂(挤干)擦拭.⑥异物检查:拆装结束后,应该检查有没有异物掉在机器内部,尤其是金属异物.⑦底座的拆卸:一般的机型只要拆下底座螺钉后,底座就可轻松的卸下,但是HK机型的底座设计和其他机型的不同,在底座插销壳里还设有机械卡钩,拆卸HK机型底座时,除需卸下底座螺钉外,还需拧松机身底部的4个螺钉,然后将机壳底部掰开,这时底座才拆得下来,不可生硬将底座揣出,否则会破坏底座.具体操作如图7-3-2、图7-3-3所示.图7-3-2步骤一图7-3-3步骤二7.4信号流程天线接收的射频信号RF进入高频头TUN1,经高放和混频获中频信号IF,再经VZ100预中放后送声表面波ZZ101进行中频滤波,获得较理想的中频特性,然后送入NZ100(R2S1040)进行中放、锁相环VCO及同步检波,获得全电视信号TV-CVBS;同时,IF经预中放后也送声表面波滤波器ZZ100进行滤波,再送入NZ100进行中放,输出伴音第二中频信号TV-SIF.从R2S1040输出的TV视频TV-CVBS与TV-SIF送到主芯片NS4(MST9U88L).A V1、A V2、S-VIDEO、YPbPr1和YPbPr2的视频信号也送到MST9U88L,而它们的音频信号经音频开关NW200(HEF4052BT)选择后也送到MST9U88L(其中A V1与S-VIDEO共用一组音频口).还有VGA及HDMI的视频和音频信号也都送到250第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)MST9U88L.经MST9U88L处理的视频信号, 送出4对差分信号和1对时钟信号供液晶屏显示.而AV1、A V2、S-VIDEO和TV的视频信号经内部选择和处理后, 输出A V-OUT的视频信号,再经2倍视频放大,然后送到A V-OUT输出口.经MST9U88L处理的音频信号, 一路送到伴音功放NA6(MP7722DF), 经放大后送往喇叭; 同时, 它还送到耳机功放N350(BH3547F), 经放大后送往耳机.另外一路音频信号通过I2C总线送到D/ A转换器NS6(CS4344), 转换成模拟音频信号L/ R后送到A V-OUT输出口.7.5开关电源工作原理介绍见图7-5-1,本机电源部分由PFC部分、24V主开关电源部分、5V 电源部分、32VSC电源部分、18V电源部分、15V电源部分组成.其中,18V电源还产生18VSC 电源、9VSC电源,5V电源还产生5VSC、VSB电压.220V市电经过X501插座输入电源板,再经过RT501、C504、L501、C501、C508、C509、L503、C503、L502、C506等EMI元器件,送到整流全桥D501(D15XB60).从D501(D15XB60)的1脚输出脉动直流电, 再经PFC电感L504、PFC二极管D506到达主滤波电容C533.再到达副电源开关变压器T501的4脚,经过内部的绕组,从6脚输出到副电源控制电路N501(DH321)的6、7、8脚,在T501的1脚、3脚上互感得到的脉动电压,经R514限流、D504整流、C513滤波,提供稳定的直流电压给N501的3脚,为其提供工作电源,N501进入正常工作状态.T501的2脚绕组感应得到的脉动电压,经R516限流、D505整流、C521滤波,V501/N502稳压,得到V_15V电压.V_15V电压一路提供到N507(L6563A)的l4脚,为其供电,N507(L6563A)开始进入正常工作状态, 在13脚输出PFC驱动脉冲,控制PFC开关管V502的导通状态,PFC 电路开始工作.V_15V电压还送到N512(TEA1610T)的11脚,为其提供工作电源.N512(TEA1610T)开始工作后,在其7脚、10脚输出高低驱动脉冲,驱动24V主开关电源开关管V507(2SK3469)、V508(2SK3469),24V主开关电源开始工作.主开关电源主要产生两路24V直流电压和18V直流电压.副电源开关变压器T501的7脚绕组产生的脉动电压,经D510整流,C535滤波,V504/N509稳压,得到32V的调谐电压,送到高频头.副电源开关变压器T501的8脚绕组产生的脉动电压,经D511整流,C534/C536、L507、C539滤波,得到稳定的5V电压输出.本机24V/18V稳压控制电路是由R585、R586、R587为24V一路取样,R584、R583、R587为24V一路取样;R582、R581、R587为18V一路取样, 以及N514(TL431)稳压基准误差放大器、光耦N513(TLP421)、N512(TEA1610T)的14脚、16脚内部电阻组成.本机5V稳压控制电路是由R547、R548以及N508(TL431)稳压基准误差放大器、光耦N506(TLP421GR)、N512(TEA1510T)的3脚内部电阻组成.251252平板彩色电视机维修要点手册图7-5-1开关电源电路第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)图7-5-1开关电源电路(续)253平板彩色电视机维修要点手册本机开关机控制信号为Standby2,是由X505的11脚输入的,Standby2信号控制主要分为3路:①Standby2控制信号经D512、R527、V503、N505控制V501的导通,从而控制了V_15V 电源的有无,从而实现对N507(L6563A)、N512(TEA1610T)两个芯片的工作电源的有无,实际上就控制了PFC电压、24V、18V电压的产生和关闭;②Standby2控制信号经R559、V506控制V504的导通和截止,从而控制了32V的产生或关闭;③Standby2控制信号经V505、R553、N510(SI9933ADY)的4脚,控制N510(SI9933ADY)的导通,从而控制5VSC电压的产生和关闭.7.6主要IC介绍7.6.1 主芯片NS4(MST9X88L)1.主芯片MST9U88L引脚图HK系列液晶彩电, 整机采用MSTAR公司的MST9X88L超级单芯片方案(内销和美洲机采用MST9U88L,欧洲机采用MST9E88L,本节主要介绍内销机),该芯片具有电路简单、接口齐全、功能强大的特点.MST9U88L集成了多路电子开关选择器、3D Decoder、10bitADC、DEINTERFACE、SCLALER、256色OSD图形、双LVDS输出、DVI/HDMI(HDCP)、3D降噪、支持SXGA/WXGA(1366x768)等功能于一体,用户界面友好.采用256脚LQFP封装(见图7-6-1),相对BGA封装具有维修方便,拆卸简单的特点.2.MST9U88L引脚说明(见表7-6-1)表7-6-1 MST9U88L引脚说明7.6.2 中放瑞萨R2S10401SP 芯片方框图1.R2S10401SP芯片引脚图(见图7-6-1)R2S10401SP最大特点是可支持多种图像格式(PAL/NTSC/SECAM)和伴音格式(DK/BG/I/M/N/L/L').254第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)图7-6-1 R2S10401SP芯片方框图2.引脚说明(见表7-6-2)表7-6-2 引脚说明255平板彩色电视机维修要点手册7.6.3 D 类伴音功放芯片MP77221.MP7722引脚图(见图7-6-2)D类伴音功放芯片MP7722在24V供电,4Ω负载情况下,最大可以输出2x20W,无需外接散热片(底部需要和印制板保持良好焊接,以利于散热),适应宽电源9.5～26V,是MPS生产的第二代高集成音频放大芯片.它集成了以下功能:180mΩ场效应管,快速开启/关断,精简保护电路.MP7722利用一个单独的输出机构,把2x20W的功率送到4Ω的扬声器.整个电路应用了MPS自己特有的可变频率电路技术,波形失真系数小,响应时间短,单电源供电.图7-6-2引脚图2.MP7722引脚说明(见表7-6-3)表7-6-3 MP7722引脚说明256第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)续表3.MP7722典型应用电路(见图7-6-3)图7-6-3 MP7722典型应用电路7.7工厂菜单的进入和调试方法7.7.1 工厂菜单的进入及调试方法进入工厂菜单方法:依次按"INPUT"、"2"、"5"、"8"、"0"键即可以进入工厂菜单;用"CH+"、"CH-"键选择调整项,用"VOL+"、"VOL-"键调整大小.连续按"MENU"键即可退出工厂菜单.软件升级方法:进入工厂菜单选择"OPTION"项,将ISP设为1,或者插上跳线J1,即可在线升级,升级完必须将ISP设为0或拔掉跳线J1.7.7.2初始化设置进入工厂菜单后,进入OPTION和HOTEL OPTION调整子菜单,调整项见表7-7-1.257平板彩色电视机维修要点手册表7-7-1 子菜单调整7.7.3其他调整①中放AFT调试:通电进入工厂菜单,把IF VCO调成1,或按组合键"INPUT"、"2"、"5"、"8"、"1"进入VCO调试模式,断开J2,调整LZ100使TP5(B面)的电压为2.5V,然后焊好J2.②中放AGC调试: 从RF端输入射频电视信号,调整RZ133使TP1(B面)的电压为2V,并观测画面应无明显的雪花点.再将RF端输入电视信号强度增加到90dBV,应能正常显示而无明显的网纹或噪点干扰.③出厂设置见表7-7-2.表7-7-2 出厂设置7.8维修注意事项①切勿拆卸LCD组件或者对它进行修改,以免引起电击,造成电子元器件损坏,屏表面划伤.②如自行拆卸或修改LCD屏组件,将损失LCD屏的免费保修.③当心LCD组件的破碎玻璃,注意不要造成显示屏破裂,当心割手.258第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)④切勿碰触破裂显示屏流出的液体,假如液体溅到手脚或衣服立即用肥皂清洗或者酒精(ALCOHOL)清洗,严防液体溅入嘴、眼中,万一液体溅入眼内,应立即用大量清水冲洗至少15min,随后立即送医院.⑤LCD组件内的荧光灯含有水银,假如破碎损坏,按当地有关法规处理.⑥所有的安装孔与框架上孔的孔位应对齐,错位时支撑框架应修改,切勿强行锁入螺丝.⑦安装在LCD组件上的保险丝参数不能更改.⑧防静电.CMOSLSI和半导体器件受静电放电易损坏,操作时应将LCD组件放在防静电平台上,操作者要带防静电手环,以防静电产生.⑨显示表面沾污.如果显示表面沾污,用棉签或软布擦净.如擦不净,可用棉签或软布蘸清洗剂(挤干)擦拭;附:①理想的清洗剂:水,PA(异丙醇),Hexane[(正)己烷].②不可用的清洗剂:Ketone type(酮类),Acetone(丙酮),Ethyl alcohol(乙醇),Toluene(甲苯),Ethyl acid(乙酸),Methyl chloride(氯甲烷).它们会起化学反应而使偏光器永久性损坏.⑩操作时环境湿度:建议在50%～65%RH湿度下装配LCD组件.11储存和运输指南:不要将LCD组件储存在有有机溶剂、有腐蚀性气体的环境中.在有机溶剂环境中,偏光板会变色,显示质量下降;在腐蚀性气体环境中,各个问题都会发生.建议储存环境为:温度0～35℃,湿度50%--一65%RH.12LCD组件工作、储存环境的极限值:a.工作温度:0～50℃;b.工作湿度:20%～85%RH;C.储存温度:-20～+60℃;d.储存湿度:10%～85%RH.13液晶电视机有规格不一、大小不一的各种螺钉,这些螺钉的安装位置都有要求,严禁装错,装错一个,如在短螺钉的地方装上长的螺钉,长的螺钉就有可能穿过安装的介体,最终项到LCD屏上,导致LCD屏永久损坏,因此实际拆装时,不同的螺钉一定要分类摆放.14任何时候都不可用外力或异物去撞、划、打液晶屏.15拔插电路的有些插头时,一定要不小心,以免损坏插座或插头.16无很高的把握时,不要随意更换电路板上的任何集成电路.17拆装结束后,应该检查有没有异物掉在机器内部,尤其是金属异物.7.9 电路主要插座及主要集成电路正常工作电压7.9. 11 相关插座实测维修资料对于本节介绍的实测维修数据,电压基本上要求用数字表进行实测;接地点的选择:冷地是以LCD显示屏的金属外壳为接地点,热地以300V主滤波电容的负极为接地点;电压测量时一般用20V的量程,高于20V的用200V量程,高于200V的用1000V量程;有充放电259平板彩色电视机维修要点手册效应的引脚的电阻,必须等充放电完成后,阻值稳定下来时,再记录;把电视机置于PALD/K制,频道在1频道;并且电视机的各种模拟量,比如音量/亮度/对比度/彩色等置于适中. 对于集成电路的内部阻值来说,数据为0的那只脚就是测试时的接地脚,表笔的接地脚都是该脚.相关插座实测维修资料见表7-9-1～表7-9-12.表7-9-1 X502表7-9-2 X505表7-9-3 X506表7-9-4 X507表7-9-5 X508表7-9-6 X509表7-9-7 N102260第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)表7-9-8 NW200表7-9-9 N103表7-9-10 N104表7-9-11 N106表7-9-12 高频头7.9.2 电源板实测维修资料电源板实测维修资料见表7-9-13～表7-9-24.表7-9-13 N501(DH321)表7-9-14 N502(TA78L09)表7-9-15 N508(TL431)表7-9-16 N510(SI9933)表7-9-17 N511(LM393D)261平板彩色电视机维修要点手册表7-9-18N512(TEAl610T)表7-9-19 N514(TL431)表7-9-20 V501(A966)表7-9-21 V502(F20W503)表7-9-22 V504(A1015)表7-9-23 V507(2SK3469)表7-9-24 V508(2SK3469)。
液晶电视机黑屏故障的分析与维修液晶电视机黑屏故障可能由多种原因引起，下面将介绍几种常见的原因及相应的分析和维修方法。
1. 电源问题：液晶电视机黑屏最常见的原因是电源故障。
首先检查电源线是否插入正确，插头是否松动。
然后检查电源开关是否打开，插座是否工作正常。
如果以上都没问题，可能是电源供应器故障。
可以使用万用表测量电源输出电压是否正常，如果输出电压不稳定或没有输出，需要更换电源供应器。
2. 信号问题：液晶电视机黑屏也可能是由于信号问题导致的。
检查输入信号线是否插入正确，是否松动。
如果是使用有线电视或卫星接收器，检查天线或卫星接收器的连接是否正常。
还可以尝试切换到其他信号源，如HDMI接口或AV接口，看是否可以正常显示信号。
3. 背光故障：液晶电视显示屏幕背后有一组背光灯，如果背光故障，也会导致黑屏。
可以通过拿一支手电筒对着电视屏幕照射，如果可以看到映射在屏幕上的图像，说明背光故障。
此时需要修复或更换背光灯。
4. 系统故障：如果以上都没问题，液晶电视黑屏可能是系统故障导致的。
可以尝试重新启动电视，关闭电视后拔掉电源线，等待几分钟后重新连接电源线并打开电视。
如果仍然黑屏，可以尝试重新设置电视的图像参数，恢复出厂设置。
如果这些方法都不奏效，可能需要联系厂家的售后服务或专业维修人员进行进一步故障排查和修复。
液晶电视机黑屏故障的分析和维修，首先要排除电源问题、信号问题和背光故障。
如果以上都没有问题，可能是系统故障需要重新设置或联系售后服务。
在进行任何维修或拆卸之前，务必先查看电视机的保修期限，如果在保修期内最好联系厂家的售后服务。
如果不在保修期内，建议请专业维修人员进行维修，避免因自行维修而造成更大的损坏。
厦华液晶电视维修资料厦华, 资料, 维修LC37HU19出现彩斑干扰1.逻辑板和主板之间的LVDS线2.逻辑板和屏之间的排线3.逻辑板问题4.屏问题5主板上LVDS接口处有一个R343(1K)的电阻补上LC37HU35Y热机无彩色的, GS1(14.318) 晶振LC-HU系列电视白屏或黑屏的维修解决方法1、在白屏状态下，对准遥控接收头按压遥控器“节目源”、2、5、8、6，关机后重新启动看看机器是否恢复正常工作，如果恢复正常，故障排除。
（注意：有时遥控不是很灵敏，需要重复操作1~2次才能起作用）2、对机器进行软件升级，升级后如果故障仍然没有排除，对准遥控接收头按压遥控器“节目源”、2、5、8、6，关机后重新启动看看机器是否恢复正常工作。
如果机器恢复正常，故障排除。
3、如果升级后机器故障仍然无法解决，可以试试更换主板或Flash IC NS5（IC型号为PS25LV0，编号：353.25040-00），更换Flash IC后应重新软件升级，看看问题是否解决。
4、如果以上方法仍然无法解决，可进一步检查LVDS线是否接触良好，屏带逻辑板是否损坏LC32HU25不定时闪黑屏，个别台右上角还会带个“i”1.出现右上角带“i”的对软件清零复位可好。
该机还出现不定时黑屏的现象可能是屏上背光板不良或背光板的与电源板的接插线接触不良引起。
2.对模拟板，XB103插座3、4脚之间清洗重新补焊.HU系列常见的三种故障：第一种为三无,第二种为亮红灯,开机不变灯,第三种现象表现为亮红灯但是开机闪一下绿灯又变成红灯．第一种现象三无主要是物品代码为203.L37HU25-10的机器,开机测量时为CPU供电的5V电压没有,这路5V电压其实也是启动电压,经测量为D512的贴面二极管击穿，型号为ＫＳ３８６，由于是贴面的二极管不能太大，第一次时用ＩＮ４１４８，装上使用不到半天又击穿，后来改用ＩＲ４Ｊ的二极管装上一切正常，长沙中心这种机器至少遇到过２０台以上不知其他中心有没有出现过．第二种现象主要为ＬＣ４７ＨＵ２７ＹＤ的机器，开机测量５Ｖ正常，按开关键，ＣＰＵ的ＳＴＡＮＤＢＹ有高电平输出，两个二极管Ｄ５１２和Ｄ５１７也有０．７Ｖ的电压，说明ＣＰＵ的启动是正常的．测量Ｎ５１１，型号为ＬＭ３９３运放ＩＣ各脚对地电阻也正常，但是第六脚电压为０，更换后一切正常．第三种现象主要是ＬＣ４０ＨＵ３５Ｙ和ＬＣ３７ＨＵ３５Ｙ，开机也是测５Ｖ正常，按开机键时，在瞬间２４Ｖ，１２Ｖ，９Ｖ都正常，但是过了几秒钟后，电压马上又变为零，开始以为是负载过重引起的，把所有的负载断开后故障依旧，由电路可以分析得知，肯定是稳压电路引起的，更换Ｎ５０１，型号为ＤＨ３１２，一切正常．象这种现象我们中心这边有修好过好多台，不知总部能否提供ＤＨ1机型：MT2968C例①：开机几分钟后自动关机，是R357（1 欧姆/1W）阻值变大，应急修理，断开D315（1N4148）；例②：开机高压启动，马上行停振，应检查N301（TDA8177）是否损坏，换N301（LA78041），故障排除；例③：开机瞬间高压包咔声，随即保护,更换场块N301（STV9118）等无效，查校正电容C319 （22N）失效，造成高压过高保护，更换后故障排除.例④：行频60P 图像声音正常，行频75P 时有声音，但图象行不同步，重新拷贝存储器里面是数据，故障排除；例⑤：图像呈S 形扭动，断开309（1N4148）即可；例⑥：遥控关机只能关掉图像，仍有小幅光栅，是R523（56 欧姆）和V504（A1668）失效，更换后故障排除；例⑦：灯闪、三无行管未击穿，一般是C359（102/2KV）击穿（注意：C359 原机1KV 耐压偏低，换成102/2KV），更换后出现枕形失真.更换V302（C3852）或D307（9V 稳压管）即可；2T系列:一.主板开机花屏、热机后插信号线自动关机:1、该IC提供电流较大： N603主要为PW218系统芯片提供1.8V的工作电源，根据规格书该IC能提供1A的电流，经实际测量电流达880mA。
厦华液晶电视维修资料厦华, 资料, 维修LC37HU19出现彩斑干扰1.逻辑板和主板之间的LVDS线2.逻辑板和屏之间的排线3.逻辑板问题4.屏问题5主板上LVDS接口处有一个R343(1K)的电阻补上LC37HU35Y热机无彩色的, GS1(14.318) 晶振LC-HU系列电视白屏或黑屏的维修解决方法1、在白屏状态下，对准遥控接收头按压遥控器“节目源”、2、5、8、6，关机后重新启动看看机器是否恢复正常工作，如果恢复正常，故障排除。
（注意：有时遥控不是很灵敏，需要重复操作1~2次才能起作用）2、对机器进行软件升级，升级后如果故障仍然没有排除，对准遥控接收头按压遥控器“节目源”、2、5、8、6，关机后重新启动看看机器是否恢复正常工作。
如果机器恢复正常，故障排除。
3、如果升级后机器故障仍然无法解决，可以试试更换主板或Flash IC NS5（IC型号为PS25LV0，编号：353.25040-00），更换Flash IC后应重新软件升级，看看问题是否解决。
4、如果以上方法仍然无法解决，可进一步检查LVDS线是否接触良好，屏带逻辑板是否损坏LC32HU25不定时闪黑屏，个别台右上角还会带个“i”1.出现右上角带“i”的对软件清零复位可好。
该机还出现不定时黑屏的现象可能是屏上背光板不良或背光板的与电源板的接插线接触不良引起。
2.对模拟板，XB103插座3、4脚之间清洗重新补焊.HU系列常见的三种故障：第一种为三无,第二种为亮红灯,开机不变灯,第三种现象表现为亮红灯但是开机闪一下绿灯又变成红灯．第一种现象三无主要是物品代码为203.L37HU25-10的机器,开机测量时为CPU供电的5V电压没有,这路5V电压其实也是启动电压,经测量为D512的贴面二极管击穿，型号为ＫＳ３８６，由于是贴面的二极管不能太大，第一次时用ＩＮ４１４８，装上使用不到半天又击穿，后来改用ＩＲ４Ｊ的二极管装上一切正常，长沙中心这种机器至少遇到过２０台以上不知其他中心有没有出现过．第二种现象主要为ＬＣ４７ＨＵ２７ＹＤ的机器，开机测量５Ｖ正常，按开关键，ＣＰＵ的ＳＴＡＮＤＢＹ有高电平输出，两个二极管Ｄ５１２和Ｄ５１７也有０．７Ｖ的电压，说明ＣＰＵ的启动是正常的．测量Ｎ５１１，型号为ＬＭ３９３运放ＩＣ各脚对地电阻也正常，但是第六脚电压为０，更换后一切正常．第三种现象主要是ＬＣ４０ＨＵ３５Ｙ和ＬＣ３７ＨＵ３５Ｙ，开机也是测５Ｖ正常，按开机键时，在瞬间２４Ｖ，１２Ｖ，９Ｖ都正常，但是过了几秒钟后，电压马上又变为零，开始以为是负载过重引起的，把所有的负载断开后故障依旧，由电路可以分析得知，肯定是稳压电路引起的，更换Ｎ５０１，型号为ＤＨ３１２，一切正常．象这种现象我们中心这边有修好过好多台，不知总部能否提供ＤＨ1机型：MT2968C例①：开机几分钟后自动关机，是R357（1 欧姆/1W）阻值变大，应急修理，断开D315（1N4148）；例②：开机高压启动，马上行停振，应检查N301（TDA8177）是否损坏，换N301（LA78041），故障排除；例③：开机瞬间高压包咔声，随即保护,更换场块N301（STV9118）等无效，查校正电容C319 （22N）失效，造成高压过高保护，更换后故障排除.例④：行频60P 图像声音正常，行频75P 时有声音，但图象行不同步，重新拷贝存储器里面是数据，故障排除；例⑤：图像呈S 形扭动，断开309（1N4148）即可；例⑥：遥控关机只能关掉图像，仍有小幅光栅，是R523（56 欧姆）和V504（A1668）失效，更换后故障排除；例⑦：灯闪、三无行管未击穿，一般是C359（102/2KV）击穿（注意：C359 原机1KV 耐压偏低，换成102/2KV），更换后出现枕形失真.更换V302（C3852）或D307（9V 稳压管）即可；2T系列:一.主板开机花屏、热机后插信号线自动关机:1、该IC提供电流较大： N603主要为PW218系统芯片提供 1.8V的工作电源，根据规格书该IC能提供1A的电流，经实际测量电流达880mA。
1月2日厦华37T25液晶电视|故障|开机缓慢|开机速度慢|黑屏|维修写这篇帖子的目的是想帮助和我一样遇到困难的消费者，买了厦华37T25这款电视的消费者由于厂家的设计缺陷，被害得不轻，在这里把我的维修经过写出来，希望其他消费者能搜索到这篇文章，免得花冤枉钱。
在这里谴责厦华公司对自己的产品设计缺陷隐瞒真实情况、不负责任的行为，谴责厦华售后服务乱收费、欺骗消费者的行为。
这台电视让我丧失了一直以来对国产电视机厂的信任，看来在CRT电视上中国电视机确实技术和质量都过关了，但是液晶/等离子电视，还是选择SONY或者夏普吧。
厦华37T25是厦华公司2006年出品的一款全高清液晶电视，物理分辨率1920×1080，带D-SUB/HDMI/色差分量/S端子/普通视频音频输入接口。
三年前我买电视的时候，支持FULLHD规格的机器还很少，而且价格也很贵，因此经过调查研究，泡论坛，分析产品，我在2006年10月1日花了7990将这台电视买回了家。
苏宁的送货速度很快，购买后转天就送到了，接电脑测试，有一、两个不明显的亮点，考虑到国产机器的屏，一两个亮点是可以接受的，接电脑使用那个NOKIA那个检测显示器的软件测了一下，效果没问题。
就顺利的收货并让送货师傅挂墙安装了。
接下来，接有线电视信号发现了问题，由于有线电视的信号源为4：3格式，如果在16：9的电视上全屏显示的话图像就会拉长变形，因此将输出画面也设置为4：3，这样一来画面两侧自然出现了两个黑边，随着这两个黑边的出现，发现屏幕四个角漏光现象严重，很不爽，打电话给苏宁要求换机。
几天后机器换来了，检测一下，发现没有亮点，但是漏光情况依旧。
看来液晶电视很难避免这一现象，即使是液晶显示器，在现实全黑画面的情况下也会有漏光，所以决定不再换机。
接电脑，笔记本，D-SUB，没问题；接HTPC，DVI-HDMI，折腾一番后实现点对点输出（期间复杂折腾过程不表）。
顺利收看。
直至2009年下半年，机器开始出现不正常现象，起初为开机速度变慢，使用遥控器开机后电源指示灯由红变蓝，但需5分钟左右才会显示待机画面“微晶神画”。
开始并没在意，但是该故障愈演愈烈，一两个月后变为需开机后等待半小时左右才会显示待机画面并正常观看。
进入2009年底，已经发展到要一个小时左右才会开机了，这对本人的生活造成了很大困扰，每天回家后第一件事就是先开电视，然后去干别的，做饭，吃饭基本都结束了，电视也许才会在某个时候开始显示图像……于是决定维修。
通过一点点自己了解的电工学知识，我开始分析是电源部分出了问题，可能是电源里的某个电容爆浆之类的情况，但是贴片元件的主板焊接我不行，也不会判断和维修，必须找专业人士，自然想到厦华售后，打电话过去，向接线员小姐描述了我的情况，被告知需技术人员上门检测，上门服务费220元（上门就收220不含任何维修服务）然后检测后需换哪个元件再另收钱。
与接线员小姐讨论，质疑他们的220元上门费收费标准，被告知就是这个价格，没有商量余地，他们网站上也有写这个收费标准云云。
价格太贵，贵的离谱，凭什么上门就收220？！他们是不是穷疯了？！打电话到本地查询服务台，找到一家修液晶电视的，被对方告知可以修，要换主板，开价400元，依然觉得贵，而且我也不认为是主板出了故障，拒绝。
上网搜索本地电视维修服务，找到几家，通过电话联系，有一家称上门费20元，然后看情况再谈价格，决定就这家了，定好元旦上午上门。
师傅按时上门，电视从墙上摘下来面朝下摆在茶几上，开始拆后盖，N多个螺丝。
拆开后师傅检查电源部分，然后告诉我电源模块没问题，很奇怪。
然后继续检查，还是找不到原因，然后这位师傅告诉我是屏幕的背光板坏了。
我当时就开始质疑这个师傅，如果是背光部分坏了的话，那么不应该影响电视的音频部分，而我的这个电视的故障是开机后音频和视频都无反应，电源灯变蓝后陷入一种假死状态，遥控器其他按键也不起作用，即使用遥控关机也没反应，所以不应该是背光板的问题。
师傅不同意我的观点。
毕竟人家怎么说也比我专业，于是任其继续找毛病，我开始用电脑上网搜索。
不搜不知道，一搜下一跳，输入“厦华37T25 开机”，是这个满屏都是消费者在骂娘啊！原来买了这个机器的顾客普遍都出现两到三年后和我同样的问题！！！天哪！！！这个开机后常时间不亮的故障竟然是这个机器的通病，竟然还有人在找了厦华的售后维修后被告知是主板坏了，上门费220+更换主板700/800/900不等的费用，很多人花了上千元才修好，而且有的用户修好后竟然没过多长时间又出现同样问题！！！可怕！开始后悔当初图便宜买了厦华电视了……山穷水复疑无路，柳暗花明又一村。
经过不懈的搜索，我竟然找到了一个帖子说解决办法。
地址如下：位于百度贴吧抚顺吧/f?kz=534157404这个帖子的31楼，一位不知名的网友贴出了一段解决方法，看上去像是厂家内部的技术文件。
按这位网友的方法，顺利解决！感谢这位不知名的网友，感谢百度贴吧，感谢Google 搜索引擎。
不过这位网友所贴的解决方法比较简单，我再综合自己拍的照片和做的图把过程详细说明一下：首先转贴厂家技改文件的故障原因分析关于液晶T系列主板出现黑屏现象技改的紧急通知销技服（2007）-L067技术课部件板维修小组在维修液晶T系列主板过程中发现多块主板存在开机黑屏、老化后黑屏等故障（驻外中心也有反馈此问题，先期技术课以为是部件板维修以后老化时间不够所造成的）。
现经进一步深入研究发现此问题的根源，经与公司技术工艺和研发部门研究后特提出如下技术更改措施：一、失效原因分析：由于C641（贴片电解电容）周围存在发热量大的芯片如：PW118、N603（AMS1117）等，长时间使用后会造成C641（10V100u）容量变小,导致无法滤除N603（AMS1117）输出端的自激振荡,使得N603（AMS1117）的输出电压产生干扰脉冲，造成PW118停止工作，最终引起黑屏。
为了防止C641（10V100u）漏液后引起短路，所以将其拆除，并在N603（AMS1117）的输出端并联上容量较大的电解电容替代。
把改机的电解电容放置在下图中的所示的位置，使其远离发热源防止再次损坏。
接下来是厂家的解决方法及我的综合配图：下面这张是我拍的拆机图，打开电视机后盖后看到裸露的电路板是电视的电源部分，而两个带金属屏蔽盒子的，一个是输入输出电路和主板电路，而出现故障需要拆开的是主板电路那个盒子，需要将这个盒子拆下来并小心的打开才会露出电路板。
OK！电路板出现了，这是看厂家技改文件的维修方法这样写道：更改步骤：1、拆除电容C641（10V100u）；2、取25V/220u电容一只，电容的负极接N603的第1脚（即左边第1脚，N603的接地脚），电容的正极接N603的第2脚（即中间脚，N603输出脚），如上图所示；3、检查相关的引脚连接无错，并无短路，再给新加上的25V/220u电容点热熔胶固定。
三、请备件课冻结目前库存的T系列主板暂停发料，待全部更改后解冻。
中国营销总部技术服务部2007年8月2日先按厂家的文件进行步骤1注意我标出来的那个位置就是需要拆除的电容C641（抱歉做图的时候写错了字母写成N641了），这是一个很小的电解电容，但焊接方法并非插件电波峰焊，而是将电容的引脚是左右分开直接焊接在电路板正面的两个触点上的，只要直接用电烙铁将其小心烫下来即可。
接下来是步骤2，这张图是我在抚顺贴吧看到的原图，节用过来，但是现实中我的电视上的N601芯片并没有贴那个散热片，只要严格按这张图和操作说明将一个25V/220u的电容并联在N603引脚1、2上即可，一定注意正负极不要接反。
注意这张图和上面那张图的拍摄角度不同，是从电视的两个方向拍摄的，所以一定要细心对比找到正确的引脚，那个带散热器的是主芯片，而那个带一个贴纸的芯片可以作为参照物。
另一方面，似乎下方这图和上方那个图的内存容量也不同，上图带两片内存贴片（我机器上是现代的SDRAM，具体容量没看），而下图上这个内存贴片的位置是空着的，奇怪。
步骤3是否用热熔胶固定，其实无所谓了。
焊好这个电源后，将主板安装回去，开机，一切正常，故障修复。
维修更换零部件成本应只有几毛钱而已。
维修师傅的人工成本根据各地收费方式不同，也无非就是几十元至100多元不等（起码要收入户维修的上门费和开机费，一般电视机开盖维修都有个门槛费），由于涉及到拆机/焊接等活儿，需要注意静电，焊接时间等问题，防止烫坏电路板，而且电视机内部可能会有高压电，所以不建议自己拆机维修，还是花几个钱请有维修经验的师傅来干比较省事。
但是通过这次维修，我们可以看到，厦华公司2007年8月就发现了这款电视存在技术缺陷，并找出了维修办法，但是非但不履行告知义务，为消费者及时维修，还故意隐瞒消息，等到消费者发现问题，已经是买了电视的两、三年后了。
而且根据厦华的质保条款，液晶屏保修一年，其他电器部件保修三年，但消费者维修的时候却将该故障定义为一年质保的范畴，要求收费维修，完全是欺骗消费者的行为！且不谈220元的上门费有何出处与依据，明明内部有技术文件说明了如此简单的维修方法，但厦华的售后人员为了谋取暴利，每每遇到这一问题都告知客户是主板坏了，要换主板，其实换上的主板就是给别的客户换下来的主板上再加了个电容，把你的板子换回去加个电容再几百元甚至上千元卖给其他客户！！！他们竟然将自己生产的电视的技术缺陷当成了生财之道！该企业诚信何在？？？！！！而且我们这些消费者遇到的可能仅仅是在这个型号上发生的问题，仅仅是冰山一角，以他们的所作所为，很难让人相信这仅仅是个案。
希望大家以后都不要购买厦华这个公司的任何产品，这样的公司就该倒闭。
同时我又联想到了夏新手机，貌似也倒闭了，当然还有胡乱造了几辆汽车就卖给消费者然后宣布退出汽车产业的奥克斯，一个做空调的，非要搞汽车，垃圾的公司，没有诚信的企业，买了他们汽车的算倒霉了。
中国的企业，真的让人很悲哀……总之，这个帖子的目的主要是想帮助和我有同样问题的朋友，如果你们能搜索到这个帖子省了钱，不被厦华售后骗，那我就不枉写了这么多，希望你也给我留言告知。
另一方面也是为了揭露厦华这个垃圾公司。
花了两个多小时写好这篇文章后向发到家电论坛去让更多的人都看到，没想到家电竟然被河蟹了！TMD！什么世道啊！！！。
